Metal Tank Elevated DWG Detail for AutoCAD

Metal Tank Elevated DWG Detail for AutoCAD

Nine views and constructive details of elevated tank

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

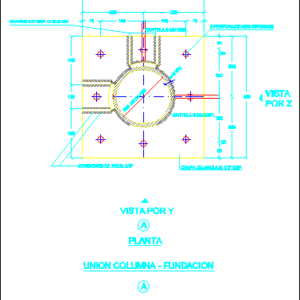

det. anchor, organism :, date :, state :, site :, calculation :, signature :, sheet no., esc :, supervisor of the const. respective, construction by the ing. or the, final will be defined in the site of, it is only tentative the solution, note: the disposition of the pipes, no. description, pipe hg, exit, entrance, bracing of hg pipe, cleaning, ground level, overflow, yaracuy state, drawing:, revised by: total leaves :, ref :, series :, republica bolivariana de venezuela, project, ing. luis pinto, cylinder, designers:, I raise :, project manager: background, manhole, columns, view, by z, view by y, plant, union column – foundation, vertical axis, column axis, veneers, view by z, gusset, note: the hollows at the top, the top of the columns, will be sealed, to avoid, water entering them, seen by k, union of lower frame, with columns, sheet, roof pond, padlock, det. from the manhole, ventilation, roof, safety ring, det. safety ring, intermediate bracing, view by x, tensioner, column grade, nodes, cut a – a, circular gusset, tee ring hoop, interior staircase, exterior staircase, handrail, bottom floor pond, exterior, staircase, support ring pond, pipes, cut b – b, welding

Raw text data extracted from CAD file:

DET. DE ANCLAJE ORGANISMO: FECHA: ESTADO: SITIO: CALCULO: FIRMA: HOJA No. ESC: 3 CONST. ESTANQUE METALICO ELEVADO - CAP. 80.000 LTS. 0,15 0,1 EL O MENOR DE LAS TUB. SERA DE 3". SUPERVISOR DE LA CONST. RESPECTIVA CONSTRUCCION POR EL ING. O EL FINAL SERA DEFINIDA EN EL SITIO DE ES SOLAMENTE TENTATIVA LA SOLUCION NOTA: LA DISPOSICION DE LAS TUBERIAS 4 ENTRADA 3 REBOSE 2 LIMPIEZA 1 SALIDA No. DESCRIPCION TUBERIA H.G. SALIDA ENTRADA RT= 4.200 Kg./ Cms. 2 RC= 210 Kg./ Cms. 2 RS= 1.00 Kg./ Cms. 2 CON VIGA IPN 8 Y ABRAZADERA S/DIAMETRO. ARRIOSTRAMIENTO DE TUBERIA DE H.G. LIMPIEZA NIVEL DEL SUELO 1.00 MTS. SOBRE EL REBOSE -141.0836101493141 -141.0836101493141 CONSTRUCCION ESTANQUE METALICO ELEVADO - CAP. 200.000 LTS. TORRE 15 MTS ESTADO YARACUY DIBUJO: REVISADO POR: ESCALA(S): FECHA: TOTAL HOJAS: REF: SERIE: REPUBLICA BOLIVARIANA DE VENEZUELA PROYECTO HOJA No. ING. LUIS PINTO 14 24 CILINDRO ING. LUIS PINTO PROYECTISTAS: CIV. 126.606 LEVANTO: GERENTE DE PROYECTOS: H:1/1000 CONSTRUCCION ESTANQUE METALICO ELEVADO - CAP. 200.000 LTS. TORRE 15 MTS ESTADO YARACUY DIBUJO: REVISADO POR: ESCALA(S): FECHA: TOTAL HOJAS: REF: SERIE: REPUBLICA BOLIVARIANA DE VENEZUELA PROYECTO HOJA No. ING. LUIS PINTO 12 24 FONDO ING. LUIS PINTO PROYECTISTAS: CIV. 126.606 LEVANTO: GERENTE DE PROYECTOS: H:1/1000 CONSTRUCCION ESTANQUE METALICO ELEVADO - CAP. 200.000 LTS. TORRE 15 MTS ESTADO YARACUY DIBUJO: REVISADO POR: ESCALA(S): FECHA: TOTAL HOJAS: REF: SERIE: REPUBLICA BOLIVARIANA DE VENEZUELA PROYECTO HOJA No. ING. LUIS PINTO 15 24 BOCA DE VISITA ING. LUIS PINTO PROYECTISTAS: CIV. 126.606 LEVANTO: GERENTE DE PROYECTOS: H:1/1000 CONSTRUCCION ESTANQUE METALICO ELEVADO - CAP. 200.000 LTS. TORRE 15 MTS ESTADO YARACUY DIBUJO: REVISADO POR: ESCALA(S): FECHA: TOTAL HOJAS: REF: SERIE: REPUBLICA BOLIVARIANA DE VENEZUELA PROYECTO HOJA No. ING. LUIS PINTO 08 24 COLUMNAS ING. LUIS PINTO PROYECTISTAS: CIV. 126.606 LEVANTO: GERENTE DE PROYECTOS: H:1/1000 CONSTRUCCION ESTANQUE METALICO ELEVADO - CAP. 200.000 LTS. TORRE 15 MTS ESTADO YARACUY DIBUJO: REVISADO POR: ESCALA(S): FECHA: TOTAL HOJAS: REF: SERIE: REPUBLICA BOLIVARIANA DE VENEZUELA PROYECTO HOJA No. ING. LUIS PINTO 09 24 COLUMNAS ING. LUIS PINTO PROYECTISTAS: CIV. 126.606 LEVANTO: GERENTE DE PROYECTOS: H:1/1000 6.40 0,5 CONSTRUCCION ESTANQUE METALICO ELEVADO - CAP. 200.000 LTS. TORRE 15 MTS ESTADO YARACUY DIBUJO: REVISADO POR: ESCALA(S): FECHA: TOTAL HOJAS: REF: SERIE: REPUBLICA BOLIVARIANA DE VENEZUELA PROYECTO HOJA No. ING. LUIS PINTO 10 24 COLUMNAS ING. LUIS PINTO PROYECTISTAS: CIV. 126.606 LEVANTO: GERENTE DE PROYECTOS: H:1/1000 CONSTRUCCION ESTANQUE METALICO ELEVADO - CAP. 200.000 LTS. TORRE 15 MTS ESTADO YARACUY DIBUJO: REVISADO POR: ESCALA(S): FECHA: TOTAL HOJAS: REF: SERIE: REPUBLICA BOLIVARIANA DE VENEZUELA PROYECTO HOJA No. ING. LUIS PINTO 11 24 FONDO ING. LUIS PINTO PROYECTISTAS: CIV. 126.606 LEVANTO: GERENTE DE PROYECTOS: H:1/1000 CONSTRUCCION ESTANQUE METALICO ELEVADO - CAP. 200.000 LTS. TORRE 15 MTS ESTADO YARACUY DIBUJO: REVISADO POR: ESCALA(S): FECHA: TOTAL HOJAS: REF: SERIE: REPUBLICA BOLIVARIANA DE VENEZUELA PROYECTO HOJA No. ING. LUIS PINTO 13 24 FONDO ING. LUIS PINTO PROYECTISTAS: CIV. 126.606 LEVANTO: GERENTE DE PROYECTOS: H:1/1000 225 450 225 125 75 75 125 CARTELA 6 MM ESP. 8 PERFORACIONES P/PERNOS 208 ASTM-A53 CARTELA 6 MM ESP. 165 120 165 150 25 50 225 450 25 150 50 225 CHAPA DE ANCLAJE 1/2" ESP. CHAPAS 1/2" ESP. O 12.5 MM. CORDONES DE SOLD. 3/8" VISTA POR Z VISTA POR Y A PLANTA UNION COLUMNA - FUNDACION A 6° EJE VERTICAL EJE COLUMNA CORDONES SOLD. 3/8" TIRANTE D= 1" CARTELA 6 MM. ESP. COLUMNAS D= 85/8" GRADO > A53 CHAPAS 1/4" o 6 MM. 165 105 65 80 1.20 90 CHAPA DE ANCLAJE 1/2" ESP. o 12.5 MM. 8 PERFORACIONES P/PERNOS D= 1" 450 100 100 250 100 24 110 A VISTA POR Y 130 24 100 100 CHAPAS 1/4" ESP. 8 PERFORACIONES P/PERNOS D= 1" 100 450 65 COLUMNAS D= 85/8" GRADO > A53 CARTELA 6 MM. ESP. CORDONES SOLD. 3/8" 4° TIRANTE D= 1" 145 80 120 90 80 125 125 CHAPA DE ANCLAJE 1/2" ESP. CARTELA 6 MM. ESP. 200 65 VISTA POR Z A PLANTA LAMINAS DE ACERO ESTRUCTURA D= 8" GRADO > A53 ANILLO DE APOYO DEL ESTANQUE UPN - 180 SIDOR UPN - 120 SIDOR CARTELA VISTA POR "W" NOTA: LOS HUECOS DEL EXTREMO SUPERIOR DE LAS COLUMNAS SERAN SELLADOS, PARA EVITAR ENTRADA DE AGUA A LAS MISMAS VISTA POR K ANILLO DE APOYO IPN - 160 SIDOR CORDON SOLD. 3/8" UPN - 120 SIDOR CORDON SOLD. 1/4" CARTELA 6 MM. ESP. CORDON SOLD. 3/8" COLUMNAS DE ACERO ESTRUCTURAL D= 10" GRADO > ASTM - A 53 VISTA POR "K" UNION DE ENTRAMADO INFERIOR CON COLUMNAS 600 .25 .5O 100 .25 600 CHAPA PLETINA 50 X 50 X 3/16" BISAGRA 3 X 1 CORDON SOLDADURA 1/4" TECHO ESTANQUE CANDADO DET. DE LA BOCA DE VISITA VENTILACION TECHO 30° 30° 30° R= 320 ANILLO DE SEGURIDAD CABILLA LISA D= 5/8" DET. ANILLO DE SEGURIDAD ARRIOSTRAMIENTO INTERMEDIOS B VISTA POR X CORDONES DE SOLD. D= 3/8" TIRANTE D= 1" TENSOR ESTRUCTURAL GRADO ASTM-A 53 COLUMNAS DE ACERO D= 8 5/8" UPN 120 MM SIDOR IPN 120 MM SIDOR IPN 120 CORDON SOLD. 1/4" ARRIOSTRAMIENTO HORIZONTALES UPN 120 + CORDON SOLD. 1/4" > ASTM-A 53 COLUMNA GRADO 30° 30' 30° 30' 1,52 3,12 TIRANTE D= 1" ARRIOSTRAMIENTO HORIZONTALES UPN 120 + IPN 120 SIDOR CORDONES DE SOLD. D= 3/8" PLANTA CARTELAS 6 MM ESP. VISTA POR X IPN 120 SIDOR UPN 120 SIDOR VISTA POR "W" COLUMNAS DE ACERO ESTRUCTURAL D= 10" GRADO > ASTM-A 53 NODOS ANILLO DE APOYO ESTANQUE UPN 160 SIDOR LAMINAS DE 1/8" ESP. CORDON SOLD. 1/4" 6.40 CORDON SOLDADURA 3/8" ANGULO 50 X 50 X 5 MM CORDON SOLD. 1/4" TUBERIA H.N. D= 1" CORDON SOLD. 1/4" 5 CORDON SOLD. 3/8" CARETELA 6 MM ESP. UPN 120 SIDOR LAMINAS DE FONDO 5/16" 8 MM ESP. CORDON SOLD. 3/8" DE ESP. CORDON SOLD. 1/4" LAMINAS DEL CILINDRO 1/4" (6 MM) COLUMNAS DE ACERO ESTRUCTURALES D= 8 5/8" GRADO > ASTM-A53 BOCA DE VISITA VENTILACION (VER DETALLE) LAMINA DEL FONDO DE 5/16" CORTE A - A 8 MM. ESP. CARTELA CIRCULAR (VER DETALLE) CARTELA 8 MM. ESP. TENSORES D= 1" (VER DETALLE) 4 UPN 140 SIDOR 8 MM ESP. MINIMO LAMINA DE TECHO 1/8" (3 MM.) ANILLO DE SEGURIDAD D= 5/8" ARO CABILLA TEE VIGA UPN 8 SIDOR (VER DETALLE) ANILLO DE APOYO DEL ESTANQUE UPN 160 (VER DETALLE) ESCALERA INTERIOR (VER DETALLE) (VER DETALLE) (VER DETALLE) ESCALERA EXTERIOR BARANDA COLUMNAS ACERO ESTRUCT. D= 8 5/8" ANGULO 50 X 50 X 5 MM. PLANTA FONDO ESTANQUE 3000 POR LADO GRADO ASTM-A 53 A EXTERIOR ESCALERA 10° 4 PERFORACIONES PARA CARTELAS CIRC. D= 800 MM ESP. 8 MM. O UPN 160 SIDOR. ANILLO DE APOYO DEL ESTANQUE DIVISION TENDRA 4 PERFORACIONES D= 10 MM. LAMINAS DEL BALCON (1/8" 3 MM. ESP.) CADA 30° 30° 30° TENSORES O 1" 60° 15° TENSORES D= 1" UPN 140 SIDOR TUBERIAS D= 2000 60° 60° CARTELAS 6 MM ESP. TENSORES D= 1" A 15° 15° 15° 60° 60° 60° CORTE B - B CARTELA CIRCULAR 5/16" ESP. 8 MM. LAMINAS FONDO 5/16" ESP. 8 MM. 4 UPN 160 SIDOR PLANTA UPN 140 SIDOR CORDON 1/4" 60° CARTELA CIRCULAR 5/16" ESP. 8 MM. 60° 60° SOLDADURA D= 6.40 60° 60° 60° B B e=5 MM CONSTRUCCION ESTANQUE METALICO ELEVADO - CAP. 200.000 LTS. TORRE 15 MTS ESTADO YARACUY DIBUJO: REVISADO POR: ESCALA(S): FECHA: TOTAL HOJAS: REF: SERIE: REPUBLICA BOLIVARIANA DE VENEZUELA PROYECTO HOJA No. ING. LUIS PINTO 07 24 COLUMNAS ING. LUIS PINTO PROYECTISTAS: CIV. 126.606 LEVANTO: GERENTE DE PROYECTOS: H:1/1000
