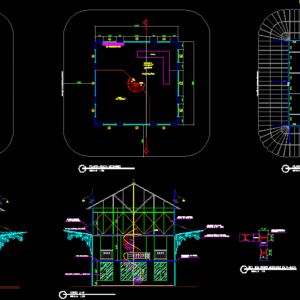

Pavilhão Universal is one of Manaus’ belle epoque monuments. It was originally built in 1912 at the Oswaldo Cruz Square; where its remains were found during the 70’s. Eventually; it was transferred to the Tenreiro Aranha Square. Its project was included on Monumenta’s program but no restorations have been done so far. 3 Plans; One section plane; One Façade

Drawing labels, details, and other text information extracted from the CAD file (Translated from Portuguese):

profile to be recovered, painted with automotive paint, on plastic mass in color, to be defined., elevation, ab cut, wooden floor, profile structure, metal i, metal rod, to be recovered, metal frame, existing metal support , glass marquee, slab, masonry, det. of the metal profiles in p-low, rises, proj. of mezzanine, administration, wc administ., store, plant-low ground floor, plant-low mezzanine, descends, mezzanine, art feather, exhibition room, plant-low pav. top, showcase, counter, dimensions, quant., finish, glass doors, with frames, metal, wooden door, glass cases, esq. metal plate, paint splints painted with paint, automotive on plaster mass, smooth plate coated with formica, painted metal frames, with automotive paint on, see detail, frames – masonry – São Paulo plaster painted in acrylic paint. color to be defined, – lighting – see lighting plant, air conditioning, permanent, gutter, glass panel in, wrought glass window, metallic.

Raw text data extracted from CAD file:

\A1;2.10 \A1;.50 \A1;1.80 \A1;2.50 \A1;2.50 \A1;2.50 \A1;7"1/2" \A1;4"1/2" \A1;4"1/2" \A1;5" PERFIL A SER RECUPERADO PINTADOS COM TINTA AUTOMOTIVA SOBRE MASSA PLÁSTICA EM COR A SER DEFINIDA. B A \A1;8.00 \A1;8.00 \A1;1.90 \A1;1.25 \A1;8.00 \A1;8.00 \A1;.75 \A1;.75 \A1;1.25 \A1;.75 \A1;2.50 \A1;.75 \A1;1.25 \A1;7.33 \A1;.75 \A1;1.25 \A1;.75 \A1;2.50 \A1;.75 \A1;1.25 \A1;.75 \A1;.75 \A1;1.25 \A1;.75 \A1;2.50 \A1;.75 \A1;1.25 \A1;.75 \A1;1.25 \A1;.75 \A1;2.50 \A1;.75 \A1;1.25 \A1;.75 \A1;3.00 \A1;3.00 \A1;1.74 ESQUADRIA METÁLICA - VIDRO 6MM ESQUADRIA METÁLICA - PORTA EM VIDRO 6MM ELEVAÇÃO ESCALA: 1/50 CORTE A-B ESCALA: 1/50 ESQUADRIA METÁLICA - VIDRO 6MM PISO DE MADEIRA ESTRUTURA EM PERFIL METÁLICO I CALHA METÁLICA (VER DET.) TIRANTE METÁLICO A SER RECUPERADO ESQUADRIA METÁLICA PORTA DE VIDRO 6MM APOIO METÁLICO EXISTENTE (RECUPERAR SISTEMA DE FIXAÇÃO) MARQUISE DE VIDRO ARAMADO #1/2" - 6MM 5 5 5 5 5 5 LAJE ALVENARIA ALVENARIA 7"1/2" 4"1/2" 4"1/2" 5" DET. DOS PERFIS METÁLICOS EM P-BAIXA ESCALA: 1/5 SOBE 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROJ. DO MEZANINO ADMINISTRAÇÃO A= 12,16m² WC ADMINIST. A= 02,38m² LOJA A= 46,58m² PROJEÇÃO DA COBERTURA/MARQUISE 5 5 PLANTA-BAIXA PAVIMENTO TÉRREO ESCALA: 1/50 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PROJEÇÃO DA COBERTURA/MARQUISE PLANTA-BAIXA MEZANINO ESCALA: 1/50 SOBE DESCE LOJA A= 46,58m² MEZANINO A= 38,17m² N=+2,50 N=0,00 ARTE PLUMÁRIA PROJEÇÃO DA COBERTURA/MARQUISE SALA DE EXPOSIÇÕES A= 61,48m² N=+5,00 PLANTA-BAIXA PAV. SUPERIOR ESCALA: 1/50 5 5 DESCE 5 VITRINE BALCÃO VITRINE DIMENSÕES QUANT. ACABAMENTO 2,50 x 2,40 0,80 x 2,10 0,85 x 2,50 0,95 x 2,50 0,60 x 2,10 2 (0.625 X 1.80) 4 (0.625 X 1.80) 2 (0.625 X 1.80) 2 (0.625 X 1.80) 2 (0.625 X 1.80) 2 (0.625 X 1.80) 4 (0.625 X 1.80) 2 (0.625 X 1.80) PORTAS DE VIDRO COM ESQUADRIAS DE METAL PV1 PV2 PV3 PV4 PORTA DE MADEIRA PM V2 V3 V4 V5 V6 V7 V8 VITRINES EM VIDRO LISO 6MM COM ESQ. DE METAL V1 01 02 02 32 01 05 03 01 01 01 07 04 01 ESQUADRIAS PINTADAS COM TINTA AUTOMOTIVA SOBRE MASSA PLÁS- TICA. *COR A SER DEFINIDA // // // CHAPA LISA REVESTIDA DE FORMICA ESQUADRIAS METÁLICAS PINTADAS COM TINTA AUTOMOTIVA SOBRE MASSA PLÁSTICA. * VER DETALHE // // // VER DETALHE ESQUADRIAS PINTADAS COM TINTA AUTOMOTIVA SOBRE MASSA PLÁS- TICA. * ESQUADRIAS - PISO EM GRANITO CONFORME PAGINAÇÃO (VER DETALHE) - ALVENARIA - REBOCO PAULISTA PINTADAS EM TINTA ACRÍLICA. COR A DEFINIR - ILUMINAÇÃO - VER PLANTA DE ILUMINAÇÃO V1 V1 V1 V1 V3 V2 V2 V2 V4 V5 PV2 PM PV1 V1 V6 V7 V6 V6 V7 V6 5 V6 V6 V6 V7 V7 V6 AR-CONDICIONADO AR-CONDICIONADO VITRINE PERMANENTES CALHA PV4 CALHA CALHA CALHA PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PV4 PAINEL DE VIDRO EM ESQUADRIA METÁLICA ESQUADRIA METÁLICA COM VIDRO LISO 6MM MARQUISE DE VIDRO ARAMADO 4" 1/2"- 6MM COM ESTRUTURA METÁLICA.

Language	Portuguese
Drawing Type	Full Project
Category	Historic Buildings
Additional Screenshots
File Type	dwg
Materials	Glass, Masonry, Plastic, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
