Project Elevated Tank DWG Full Project for AutoCAD

Project Elevated Tank DWG Full Project for AutoCAD

Potable water store tank

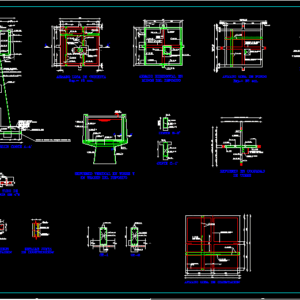

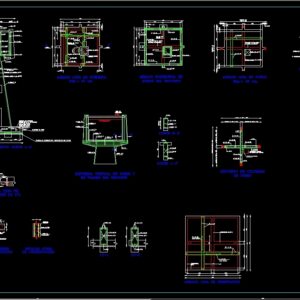

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

of construction, food pipe, connection detail, nipple, cople, feed tube, plate, of thickness, nipple of rope, ventilation of, detail tube, deck slab, for mosquito net, wire cloth, run, detail together, vars, on the banks of the deposit, tower vertical reinforcement, building, pvc band, board of, concrete, wall of, vars, vars, vars, cut, fc, elect., armed with mesh, armed with cm. of thickness, concrete bench, elevation reinforcement according to court, to the proctor., packed filling, vars, vars, cm., stair protection, marine staircase see, marine ladder protection, register of, vars, access, staircase, vars, vars, access duct, vars, vars, armed deck slab, concrete template of esp., elevation tn., vars, vars, cm., vars, ventilation, tube of, cut, vars, variable, vars, deposit walls, horizontal reinforcement in, register of, see detail, access ladder, marine staircase, access duct, projection of the trabes, deposit support, trabes, axis of, marine staircase, welded Mesh, variable of, the mayor, ejido lazaro mpio de san juan, elevated tank with tower height capacity of, public works management, h. constitutional council of san juan ver., concrete in cm foundation template. of thickness, cm. maximum size of cm aggregate., coastal zone where concrete should be with a with a slump, concrete in structural elements shall be except in the, top of the bottom except for the case of using accelerators, the tank should not be operated if the compacted filler has not been placed, on the foundation. the volumetric weight of the material should be at least, For the seismic analysis the structure was considered as type with a, materials must be adjusted, For the analysis, a load capacity of, the concrete used in the structural elements must comply with the standard, hydraulic for use, minimum coating on foundation slab will be on, the structure in walls could be removed on the days of the slab, all the concrete used in the will be added waterproofing, columns upper slab will be of cm. in the other elements., columns upper slab will be from except area in, bottom bed, reinforced foundation slab, projection, November, ing. carlos garcia juarez, director of public works, ultra, plus, vera, reinforcement in columns, projection of, bottom bed, tower, of access, stair protection, access area, reinforcing steel, seismic regionalization with, City Hall., integral with dosage of kg. by sack of cement., build immediately after the bench., setting., dimensions in cm. except those indicated in another unit, Notes:, cramp in elevated tanks, marine staircase, metal registration, access ladder, pvc band of, integral waterproofing, cement foundation, you ventilate, plan: tke, pza, pza, pza, note: if in a section is joined more than the third part, of the reinforcement the splicing length will increase, inclined horizontal bars places

Raw text data extracted from CAD file:

\A1;10 \A1;10 \A1;25 \A1;160 \A1;30 \A1;25 \A1;160 \A1;25 \A1;30 \A1;30 \A1;20 \A1;15 \A1;240 \A1;1000 \A1;40 \A1;40 \A1;40 \A1;40 \A1;80 \A1;260 \A1;10 \A1;25 \A1;175 \A1;175 \A1;10 \A1;25 \A1;420 \A1;30 \A1;10 \A1;25 \A1;175 \A1;175 \A1;25 \A1;10 \A1;30 \A1;420 \A1;25 \A1;175 \A1;25 \A1;175 \A1;400 \A1;25 \A1;175 \A1;175 \A1;25 \A1;400 \A1;30 \A1;variable de 100 a 185 \A1;variable de 230 a 400 \A1;variable de 230 a 400 \A1;variable de 100 a 185 \A1;variable de 100 a 185 \A1;30 \A1;40 \A1;20 \A1;40 \A1;40 \A1;80 \A1;40 \A1;40 \A1;80 \A1;40 \A1;40 \A1;25 \A1;65 \A1;65 \A1;25 \A1;25 \A1;25 \A1;25 \A1;25 \A1;25 \A1;25 \A1;25 \A1;L/4 \A1;L/4 \A1;30 \A1;L/4 \A1;30 \A1;L/4 \A1;40 \A1;60 \A1;100 \A1;40 \A1;60 \A1;60 \A1;40 \A1;100 \A1;25 \A1;80 \A1;25 \A1;40 \A1;350 \A1;350 \A1;700 \A1;40 \A1;350 \A1;350 \A1;700 \A1;450 a 470 \A1;450 a 470 \A1;25 a 35 \A1;30 \A1;160 \A1;25 a 35 \A1;160 \A1;160 \A1;25 \A1;30 \A1;25 \A1;25 \A1;25 a 35 \A1;160 \A1;25 \A1;25 a 35 \A1;30 \A1;variable de 100 a 185 \A1;230 \A1;30.0000 \A1;100 \A1;25 \A1;25 \A1;10 \A1;10 \A1;470 \A1;50 a 60 \A1;30 \A1;30 \A1;85 \A1;80 \A1;30.0000 \A1;120 \A1;180 \A1;40 \A1;30.0000 \A1;120 \A1;180 \A1;700 \A1;90 \A1;30 \A1;30 \A1;30 \A1;30 \A1;30 \A1;300 \A1;300 \A1;300 \A1;300 \A1;120 \A1;30 \A1;40 \A1;120 \A1;30 \A1;10 \A1;10 \A1;30 \A1;5 \A1;15 \A1;30 \A1;25 \A1;20 \A1;f \A1;e \A1;30 \A1;240 \A1;40 \A1;200 \A1;200 \A1;3094 \A1;3094 # 3 @ 20 400 25 C' 85 DE CONSTRUCCION TUBO DE ALIMETACION DETALLE CONEXION Niple Cople 1/4" Tubo de alimentacion Placa de 1/4" de espesor 30 25 Niple de cuerda VENTILACION DE 4"d DETALLE TUBO DE Losa de cubierta para mosquitero Tela de alambre corrida 5 15 15 30 30 120 40 30 120 CT-1 DETALLE JUNTA 4 # 8 CT-2 3 vars. # 8 EN TRABES DEL DEPOSITO REFUERZO VERTICAL EN TORRE Y e Construcción Banda de PVC Junta de concreto Muro de 4 VARS. # 8 E # 3 @ 20 8 vars. # 3 E # 4 @ 20 8 vars. # 3 4 vars. # 6 3 vars. # 6 4VARS. # 8 CORTE C-C' 30 E # 3 @ 20 3 # 6 F'C = 150 kg/cm2 ELECT. 6x6-10/10 ARMADO CON MALLA ARMADO DE 8 cm. DE ESPESOR BANQUETA DE CONCRETO 700 5 ELEVACION Y REFUERZO SEGUN CORTE A-A' 470 10 10 1000 30 25 180 90 5 5 5 80 # 4 @ 20 AL 90% PROCTOR. RELLENO COMPCATADO CT-2 # 4 @ 20 260 # 4 @ 20 180 5 240 5 80 5 CT-1 230 30 Vars. # 3 @ 20 4 VARS. # 8 4 Vars. # 6 # 4 @ 20 # 4 @ 20 100 4 VARS. # 8 4 Vars. # 6 @ 100 cm. Proteccion de escalera Escalera marina ( ver detalle) Proteccion de escalera marina # 4 @ 20 # 4 @ 20 80 x 80 Registro de 160 5 240 15 4 Vars. # 6 # 4 @ 20 # 4 @ 20 # 3 @ 20 acceso Escalera de # 3 @ 20 20 25 10 25 5 40 4 # 6 4 Vars. # 6 # 4 @ 20 # 3 @ 20 40 40 4 # 6 40 4 Vars. # 6 # 4 @ 20 # 3 @ 20 5 Ducto de acceso 160 30 5 80 25 10 4 Vars. # 6 25 25 80 25 60 L/4 25 25 25 25 40 400 175 420 175 2 VARS. # 5 25 25 ARMADO LOSA DE CUBIERTA PLANTILLA DE CONCRETO F´C= 100KG/CM2 DE 5CM DE ESP. ELEVACIÓN TN. 12.22 CT-2 3 VARS. # 6 5 VARS. # 6 2 VARS. # 5 3 VARS. # 6 2 VARS # 4 25 10 Esp.= 15 cm. 40 30 # 3 @ 40 # 3 @ 40 # 3 @ 40 3 # 6 2 VARS. # 5 C B B' VENTILACION TUBO DE 50 a 60 CORTE B-B' 5 # 6 30 # 5 @ 20 3 VARS. # 6 VARIABLE 3 # 6 2 VARS. # 4 E # 3 @ 20 MUROS DEL DEPOSITO ARMADO HORIZONTAL EN 40 25 # 3 @ 20 E # 3 @ 20 # 3 @ 20 25 25 30 L/4 L/4 # 3 @ 40 175 25 420 175 25 10 A 30 10 L/4 65 # 3 @ 40 25 5 Registro de 80 x 80 # 3 @ 40 ver detalle Escalera de acceso # 3 @ 40 65 Escalera marina Ducto de acceso # 3 @ 40 30 175 # 3 @ 40 25 10 # 3 @ 40 100 60 40 175 25 25 # 3 @ 20 A' 30 # 3 @ 20 # 3 @ 20 # 3 @ 20 # 3 @ 20 Proyeccion de las trabes de apoyo del deposito TRABES EJE DE LAS Escalera marina # 3 @ 20 # 3 @ 20 100 175 175 60 40 # 3 @ 20 MALLA ELECTROSOLDADA fy= 5000 kg/cm2. # 3 @ 20 30 variable de 100 a 185 variable de 230 a 400 PRESIDENTE MUNICIPAL EJIDO LAZARO CARDENAS, MPIO DE SAN JUAN EVANGELISTA,VER - ESTRUCTURAL- TANQUE ELEVADO CON CAPACIDAD DE 20 m Y ALTURA DE TORRE DE 10 m DIRECICION DE OBRAS PUBLICAS H. AYUNTAMIENTO CONSTITUCIONAL DE SAN JUAN EVANGELISTA, VER. CONCRETO f'c= 100 kg/cm2. EN PLANTILLA DE CIMENTACION DE 10 cm. DE ESPESOR DE 8 A 10 cm. Y TAMAÑO MAXIMO DE AGREGADO DE 2.54 cm. (1") ZONA COSTERA DONDE EL CONCRETO DEBERA SER CON UN f'c=300 kg/cm2, Y CON UN REVENIMIENTO EL CONCRETO EN ELEMENTOS ESTRUCTURALES SERA DE f'c= 250 kg/cm2., EXCEPTO EN LA SUPERIOR Y DE FONDO A LOS 28 DIAS, SALVO EL CASO DE UTILIZAR ACELERANTES DE NO DEBERA OPERARSE EL TANQUE SI NO SE HA COLOCADO EL RELLENO COMPACTADO SOBRE LA CIMENTACION. EL PESO VOLUMETRICO DEL MATERIAL DEBERA SER DE 1.9 T/M3. MINIMO PARA EL ANALISIS SISMICO SE CONSIDERO A LA ESTRUCTURA COMO TIPO "A" CON UN LOS MATERIALES Y MANO DE OBRA SE DEBERAN AJUSTAR A LAS ESPECIFICACIONES DE PARA EL ANALISIS SE CONSIDERO AL TERRENO UNA CAPACIDAD DE CARGA DE 0.80 KG/CM2. EL CONCRETO QUE SE UTILICE EN LOS ELEMENTOS ESTRUCTURALES DEBE CUMPLIR CON LA NORMA NMX-C-403-ONNCCE-1999 "CONCRETO HIDRAULICO PARA USO ESTRUCTURAL" RECUBRIMIENTO MINIMO EN MUROS, LOSA DE FONDO Y CIMENTACION SERA DE 5 cm.; Y EN LA CIMBRA EN MUROS PODRA SER RETIRADA A LOS 7 DIAS DEL COLADO, EN LOSA A TODO EL CONCRETO EMPLEADO EN EL DEPOSITO, SE LE ADICIONARA IMPERMEABILIZANTE TRABES, COLUMNAS Y LOSA SUPERIOR SERA DE 4 cm., Y DE 5 cm. EN LOS DEMAS ELEMENTOS. TRABES, COLUMNAS Y LOSA SUPERIOR SERA DE 3 cm., EXCEPTO EN ZONA COSTERA, EN DONDE, 200 700 350 350 40 lecho inferior # 4 @ 20 300 30 ARMADO LOSA DE CIMENTACION 700 350 300 350 30 40 CT-2 PROYECCION 200 300 30 # 4 @ 20 NOVIEMBRE DEL 2009 1 DE 1 ING. CARLOS GARCIA JUAREZ DIRECTOR DE OBRAS PUBLICAS 3 ULTRA PLUS VERA REFUERZO EN COLUMNAS PROYECCION DE CT-1 30 lecho inferior # 4 @ 20 # 4 @ 20 300 DE TORRE 4 # 8 # 3 @ 20 # 4 @ 20 de acceso (ver detalle) Proteccion escalera Esalera de acceso 4 # 8 ACERO DE REFUERZO DE fy= 4200 kg/cm2. F.S.= 1.5, REGIONALIZACION SISMICA "B", CON CS= 0.30 Y Q=2 EL AYUNTAMIENTO. INTEGRAL CON DOSIFICACION DE 2.0 kg. POR SACO DE CEMENTO. Y CONSTRUIR INMEDIATAMENTE DESPUES LA BANQUETA. FRAGUADO. ACOTACIONES EN cm. EXCEPTO LAS INDICADAS EN OTRA UNIDAD NOTAS: CIMBRA EN TANQUES ELEVADOS ESCALERA MARINA REGISTRO METALICO ESCALERA DE ACCESO BANDA DE PVC DE 9" IMPERMEABILIZANTE INTEGRAL CIMBRA EN CIMENTACION VENTILAS PLANO: TKE - 1 PZA 2.00 PZA PZA 1.00 1.00 277.29 272.49 33.45 KG m. PZA 4.00 m2. m2. 68.16 NOTA: SI EN UNA SECCION SE EMPALMA MAS DE LA TERCERA PARTE DEL REFUERZO LA LONGITUD DE EMPALME "e" SE INCREMENTARA BARRAS HORIZONTALES O INCLINADAS COLOCADAS DE MANERA QUE DEBAJO DE ELLAS SE CUELEN MAS DE 30 CM DE CONCRETO MULTIPLICAR "e" Y "f" POR 1.40 UNID. CANTIDADES DE OBRA DETALLE DE PROTECCION soldada a la solera 5.08x0.635 Solera corrida de 2.54x0.317 P 15.24x15.24x0.635 L 160 450 a 470 P 15.24x15.24x0.635 80 40 40 ARMADO LOSA DE FONDO variable de 100 a 185 variable de 100 a 185 variable de 230 a 400 variable de 100 a 185 30 # 4 @ 20 # 3 @ 20 # 3 @ 20 4 # 8 4 # 8 # 4 @ 20 25 a 35 25 VARIABLE Esp.= 25 cm. Escalera marina (ver detalle) CONCEPTO PRODUCTO DE LA EXCAVACION ACERO DE REFUERZO fy= 4,200 kg/cm2. FABRICACION Y COLADO DE CONCRETO VIBRADO Y CURADO: RELLENO COMPACTADO AL 90 % PROCTOR CON MATERIAL EXCAVACION A MANO PARA DESPLANTE DE ESTRUCTURAS DE f'c= 250 kg/cm2. DE f'c= 150 kg/cm2. DE f'c= 100 kg/cm2. TRAZO Y NIVELACION f EN UN 50 % . No. 2 3 4 5 6 8 TABLA DE GANCHOS Y EMPALMES b d e a 0.64 0.95 1.27 1.58 1.91 2.54 5/8 3/4 1 1/4 3/8 1/2 21 10 11 15 26 34 2 6 8 12 15 18 cm. Pulgadas a b EN ESCALERA MARINA 25 VARIABLE 25 a 35 450 a 470 VARIABLE 25 25 160 25 a 35 25 a 35 VARIABLE DE 30 VARIABLE # 4 @ 20 # 4 @ 20 Ducto de acceso de apoyo del deposito Proyeccion de las trabes 160 30 VARIABLE DE 160 Anclas de Var. # 5 40 Varilla lisa No. 6 colocada @ 100 para separadores Solera de 5.08x0.635 Anclas de Var. # 5 20 10 10 @ 40 cm. 80 40 40 Columnas de torre L 65.46 6788.129 m3. m2. KG 64.00 m3. m3. 6.40 4.90 20 m3 81.00 m2. m3. m3. 105.3 73.86 CANTIDAD 11 40 25 48 80 12 14 45 30 30 30 32 7 8 9 15 15 20 d e f 5 5 ANTES DE DESPLANTAR LA CIMENTACION DEL TANQUE ELEVADO SE DEBERA REALIZAR UN ESTUDIO DE PENETRACION ESTANDAR A UNA PROFUNDIDAD MINIMA DE 20 M PARA VERIFICAR LA CAPACIDAD DEL TERRENO Y PODER INICIAR LA CONSTRUCCIÓN DEL TANQUE 2008 - 2010

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

of construction, food pipe, connection detail, nipple, cople, feed tube, plate, of thickness, nipple of rope, ventilation of, detail tube, deck slab, for mosquito net, wire cloth, run, detail together, vars, on the banks of the deposit, tower vertical reinforcement, building, pvc band, board of, concrete, wall of, vars, vars, vars, cut, fc, elect., armed with mesh, armed with cm. of thickness, concrete bench, elevation reinforcement according to court, to the proctor., packed filling, vars, vars, cm., stair protection, marine staircase see, marine ladder protection, register of, vars, access, staircase, vars, vars, access duct, vars, vars, armed deck slab, concrete template of esp., elevation tn., vars, vars, cm., vars, ventilation, tube of, cut, vars, variable, vars, deposit walls, horizontal reinforcement in, register of, see detail, access ladder, marine staircase, access duct, projection of the trabes, deposit support, trabes, axis of, marine staircase, welded Mesh, variable of, the mayor, ejido lazaro mpio de san juan, elevated tank with tower height capacity of, public works management, h. constitutional council of san juan ver., concrete in cm foundation template. of thickness, cm. maximum size of cm aggregate., coastal zone where concrete should be with a with a slump, concrete in structural elements shall be except in the, top of the bottom except for the case of using accelerators, the tank should not be operated if the compacted filler has not been placed, on the foundation. the volumetric weight of the material should be at least, For the seismic analysis the structure was considered as type with a, materials must be adjusted, For the analysis, a load capacity of, the concrete used in the structural elements must comply with the standard, hydraulic for use, minimum coating on foundation slab will be on, the structure in walls could be removed on the days of the slab, all the concrete used in the will be added waterproofing, columns upper slab will be of cm. in the other elements., columns upper slab will be from except area in, bottom bed, reinforced foundation slab, projection, November, ing. carlos garcia juarez, director of public works, ultra, plus, vera, reinforcement in columns, projection of, bottom bed, tower, of access, stair protection, access area, reinforcing steel, seismic regionalization with, City Hall., integral with dosage of kg. by sack of cement., build immediately after the bench., setting., dimensions in cm. except those indicated in another unit, Notes:, cramp in elevated tanks, marine staircase, metal registration, access ladder, pvc band of, integral waterproofing, cement foundation, you ventilate, plan: tke, pza, pza, pza, note: if in a section is joined more than the third part, of the reinforcement the splicing length will increase, inclined horizontal bars places

Raw text data extracted from CAD file:

\A1;10 \A1;10 \A1;25 \A1;160 \A1;30 \A1;25 \A1;160 \A1;25 \A1;30 \A1;30 \A1;20 \A1;15 \A1;240 \A1;1000 \A1;40 \A1;40 \A1;40 \A1;40 \A1;80 \A1;260 \A1;10 \A1;25 \A1;175 \A1;175 \A1;10 \A1;25 \A1;420 \A1;30 \A1;10 \A1;25 \A1;175 \A1;175 \A1;25 \A1;10 \A1;30 \A1;420 \A1;25 \A1;175 \A1;25 \A1;175 \A1;400 \A1;25 \A1;175 \A1;175 \A1;25 \A1;400 \A1;30 \A1;variable de 100 a 185 \A1;variable de 230 a 400 \A1;variable de 230 a 400 \A1;variable de 100 a 185 \A1;variable de 100 a 185 \A1;30 \A1;40 \A1;20 \A1;40 \A1;40 \A1;80 \A1;40 \A1;40 \A1;80 \A1;40 \A1;40 \A1;25 \A1;65 \A1;65 \A1;25 \A1;25 \A1;25 \A1;25 \A1;25 \A1;25 \A1;25 \A1;25 \A1;L/4 \A1;L/4 \A1;30 \A1;L/4 \A1;30 \A1;L/4 \A1;40 \A1;60 \A1;100 \A1;40 \A1;60 \A1;60 \A1;40 \A1;100 \A1;25 \A1;80 \A1;25 \A1;40 \A1;350 \A1;350 \A1;700 \A1;40 \A1;350 \A1;350 \A1;700 \A1;450 a 470 \A1;450 a 470 \A1;25 a 35 \A1;30 \A1;160 \A1;25 a 35 \A1;160 \A1;160 \A1;25 \A1;30 \A1;25 \A1;25 \A1;25 a 35 \A1;160 \A1;25 \A1;25 a 35 \A1;30 \A1;variable de 100 a 185 \A1;230 \A1;30.0000 \A1;100 \A1;25 \A1;25 \A1;10 \A1;10 \A1;470 \A1;50 a 60 \A1;30 \A1;30 \A1;85 \A1;80 \A1;30.0000 \A1;120 \A1;180 \A1;40 \A1;30.0000 \A1;120 \A1;180 \A1;700 \A1;90 \A1;30 \A1;30 \A1;30 \A1;30 \A1;30 \A1;300 \A1;300 \A1;300 \A1;300 \A1;120 \A1;30 \A1;40 \A1;120 \A1;30 \A1;10 \A1;10 \A1;30 \A1;5 \A1;15 \A1;30 \A1;25 \A1;20 \A1;f \A1;e \A1;30 \A1;240 \A1;40 \A1;200 \A1;200 \A1;3094 \A1;3094 # 3 @ 20 400 25 C' 85 DE CONSTRUCCION TUBO DE ALIMETACION DETALLE CONEXION Niple Cople 1/4" Tubo de alimentacion Placa de 1/4" de espesor 30 25 Niple de cuerda VENTILACION DE 4"d DETALLE TUBO DE Losa de cubierta para mosquitero Tela de alambre corrida 5 15 15 30 30 120 40 30 120 CT-1 DETALLE JUNTA 4 # 8 CT-2 3 vars. # 8 EN TRABES DEL DEPOSITO REFUERZO VERTICAL EN TORRE Y e Construcción Banda de PVC Junta de concreto Muro de 4 VARS. # 8 E # 3 @ 20 8 vars. # 3 E # 4 @ 20 8 vars. # 3 4 vars. # 6 3 vars. # 6 4VARS. # 8 CORTE C-C' 30 E # 3 @ 20 3 # 6 F'C = 150 kg/cm2 ELECT. 6x6-10/10 ARMADO CON MALLA ARMADO DE 8 cm. DE ESPESOR BANQUETA DE CONCRETO 700 5 ELEVACION Y REFUERZO SEGUN CORTE A-A' 470 10 10 1000 30 25 180 90 5 5 5 80 # 4 @ 20 AL 90% PROCTOR. RELLENO COMPCATADO CT-2 # 4 @ 20 260 # 4 @ 20 180 5 240 5 80 5 CT-1 230 30 Vars. # 3 @ 20 4 VARS. # 8 4 Vars. # 6 # 4 @ 20 # 4 @ 20 100 4 VARS. # 8 4 Vars. # 6 @ 100 cm. Proteccion de escalera Escalera marina ( ver detalle) Proteccion de escalera marina # 4 @ 20 # 4 @ 20 80 x 80 Registro de 160 5 240 15 4 Vars. # 6 # 4 @ 20 # 4 @ 20 # 3 @ 20 acceso Escalera de # 3 @ 20 20 25 10 25 5 40 4 # 6 4 Vars. # 6 # 4 @ 20 # 3 @ 20 40 40 4 # 6 40 4 Vars. # 6 # 4 @ 20 # 3 @ 20 5 Ducto de acceso 160 30 5 80 25 10 4 Vars. # 6 25 25 80 25 60 L/4 25 25 25 25 40 400 175 420 175 2 VARS. # 5 25 25 ARMADO LOSA DE CUBIERTA PLANTILLA DE CONCRETO F´C= 100KG/CM2 DE 5CM DE ESP. ELEVACIÓN TN. 12.22 CT-2 3 VARS. # 6 5 VARS. # 6 2 VARS. # 5 3 VARS. # 6 2 VARS # 4 25 10 Esp.= 15 cm. 40 30 # 3 @ 40 # 3 @ 40 # 3 @ 40 3 # 6 2 VARS. # 5 C B B' VENTILACION TUBO DE 50 a 60 CORTE B-B' 5 # 6 30 # 5 @ 20 3 VARS. # 6 VARIABLE 3 # 6 2 VARS. # 4 E # 3 @ 20 MUROS DEL DEPOSITO ARMADO HORIZONTAL EN 40 25 # 3 @ 20 E # 3 @ 20 # 3 @ 20 25 25 30 L/4 L/4 # 3 @ 40 175 25 420 175 25 10 A 30 10 L/4 65 # 3 @ 40 25 5 Registro de 80 x 80 # 3 @ 40 ver detalle Escalera de acceso # 3 @ 40 65 Escalera marina Ducto de acceso # 3 @ 40 30 175 # 3 @ 40 25 10 # 3 @ 40 100 60 40 175 25 25 # 3 @ 20 A' 30 # 3 @ 20 # 3 @ 20 # 3 @ 20 # 3 @ 20 Proyeccion de las trabes de apoyo del deposito TRABES EJE DE LAS Escalera marina # 3 @ 20 # 3 @ 20 100 175 175 60 40 # 3 @ 20 MALLA ELECTROSOLDADA fy= 5000 kg/cm2. # 3 @ 20 30 variable de 100 a 185 variable de 230 a 400 PRESIDENTE MUNICIPAL EJIDO LAZARO CARDENAS, MPIO DE SAN JUAN EVANGELISTA,VER - ESTRUCTURAL- TANQUE ELEVADO CON CAPACIDAD DE 20 m Y ALTURA DE TORRE DE 10 m DIRECICION DE OBRAS PUBLICAS H. AYUNTAMIENTO CONSTITUCIONAL DE SAN JUAN EVANGELISTA, VER. CONCRETO f'c= 100 kg/cm2. EN PLANTILLA DE CIMENTACION DE 10 cm. DE ESPESOR DE 8 A 10 cm. Y TAMAÑO MAXIMO DE AGREGADO DE 2.54 cm. (1") ZONA COSTERA DONDE EL CONCRETO DEBERA SER CON UN f'c=300 kg/cm2, Y CON UN REVENIMIENTO EL CONCRETO EN ELEMENTOS ESTRUCTURALES SERA DE f'c= 250 kg/cm2., EXCEPTO EN LA SUPERIOR Y DE FONDO A LOS 28 DIAS, SALVO EL CASO DE UTILIZAR ACELERANTES DE NO DEBERA OPERARSE EL TANQUE SI NO SE HA COLOCADO EL RELLENO COMPACTADO SOBRE LA CIMENTACION. EL PESO VOLUMETRICO DEL MATERIAL DEBERA SER DE 1.9 T/M3. MINIMO PARA EL ANALISIS SISMICO SE CONSIDERO A LA ESTRUCTURA COMO TIPO "A" CON UN LOS MATERIALES Y MANO DE OBRA SE DEBERAN AJUSTAR A LAS ESPECIFICACIONES DE PARA EL ANALISIS SE CONSIDERO AL TERRENO UNA CAPACIDAD DE CARGA DE 0.80 KG/CM2. EL CONCRETO QUE SE UTILICE EN LOS ELEMENTOS ESTRUCTURALES DEBE CUMPLIR CON LA NORMA NMX-C-403-ONNCCE-1999 "CONCRETO HIDRAULICO PARA USO ESTRUCTURAL" RECUBRIMIENTO MINIMO EN MUROS, LOSA DE FONDO Y CIMENTACION SERA DE 5 cm.; Y EN LA CIMBRA EN MUROS PODRA SER RETIRADA A LOS 7 DIAS DEL COLADO, EN LOSA A TODO EL CONCRETO EMPLEADO EN EL DEPOSITO, SE LE ADICIONARA IMPERMEABILIZANTE TRABES, COLUMNAS Y LOSA SUPERIOR SERA DE 4 cm., Y DE 5 cm. EN LOS DEMAS ELEMENTOS. TRABES, COLUMNAS Y LOSA SUPERIOR SERA DE 3 cm., EXCEPTO EN ZONA COSTERA, EN DONDE, 200 700 350 350 40 lecho inferior # 4 @ 20 300 30 ARMADO LOSA DE CIMENTACION 700 350 300 350 30 40 CT-2 PROYECCION 200 300 30 # 4 @ 20 NOVIEMBRE DEL 2009 1 DE 1 ING. CARLOS GARCIA JUAREZ DIRECTOR DE OBRAS PUBLICAS 3 ULTRA PLUS VERA REFUERZO EN COLUMNAS PROYECCION DE CT-1 30 lecho inferior # 4 @ 20 # 4 @ 20 300 DE TORRE 4 # 8 # 3 @ 20 # 4 @ 20 de acceso (ver detalle) Proteccion escalera Esalera de acceso 4 # 8 ACERO DE REFUERZO DE fy= 4200 kg/cm2. F.S.= 1.5, REGIONALIZACION SISMICA "B", CON CS= 0.30 Y Q=2 EL AYUNTAMIENTO. INTEGRAL CON DOSIFICACION DE 2.0 kg. POR SACO DE CEMENTO. Y CONSTRUIR INMEDIATAMENTE DESPUES LA BANQUETA. FRAGUADO. ACOTACIONES EN cm. EXCEPTO LAS INDICADAS EN OTRA UNIDAD NOTAS: CIMBRA EN TANQUES ELEVADOS ESCALERA MARINA REGISTRO METALICO ESCALERA DE ACCESO BANDA DE PVC DE 9" IMPERMEABILIZANTE INTEGRAL CIMBRA EN CIMENTACION VENTILAS PLANO: TKE - 1 PZA 2.00 PZA PZA 1.00 1.00 277.29 272.49 33.45 KG m. PZA 4.00 m2. m2. 68.16 NOTA: SI EN UNA SECCION SE EMPALMA MAS DE LA TERCERA PARTE DEL REFUERZO LA LONGITUD DE EMPALME "e" SE INCREMENTARA BARRAS HORIZONTALES O INCLINADAS COLOCADAS DE MANERA QUE DEBAJO DE ELLAS SE CUELEN MAS DE 30 CM DE CONCRETO MULTIPLICAR "e" Y "f" POR 1.40 UNID. CANTIDADES DE OBRA DETALLE DE PROTECCION soldada a la solera 5.08x0.635 Solera corrida de 2.54x0.317 P 15.24x15.24x0.635 L 160 450 a 470 P 15.24x15.24x0.635 80 40 40 ARMADO LOSA DE FONDO variable de 100 a 185 variable de 100 a 185 variable de 230 a 400 variable de 100 a 185 30 # 4 @ 20 # 3 @ 20 # 3 @ 20 4 # 8 4 # 8 # 4 @ 20 25 a 35 25 VARIABLE Esp.= 25 cm. Escalera marina (ver detalle) CONCEPTO PRODUCTO DE LA EXCAVACION ACERO DE REFUERZO fy= 4,200 kg/cm2. FABRICACION Y COLADO DE CONCRETO VIBRADO Y CURADO: RELLENO COMPACTADO AL 90 % PROCTOR CON MATERIAL EXCAVACION A MANO PARA DESPLANTE DE ESTRUCTURAS DE f'c= 250 kg/cm2. DE f'c= 150 kg/cm2. DE f'c= 100 kg/cm2. TRAZO Y NIVELACION f EN UN 50 % . No. 2 3 4 5 6 8 TABLA DE GANCHOS Y EMPALMES b d e a 0.64 0.95 1.27 1.58 1.91 2.54 5/8 3/4 1 1/4 3/8 1/2 21 10 11 15 26 34 2 6 8 12 15 18 cm. Pulgadas a b EN ESCALERA MARINA 25 VARIABLE 25 a 35 450 a 470 VARIABLE 25 25 160 25 a 35 25 a 35 VARIABLE DE 30 VARIABLE # 4 @ 20 # 4 @ 20 Ducto de acceso de apoyo del deposito Proyeccion de las trabes 160 30 VARIABLE DE 160 Anclas de Var. # 5 40 Varilla lisa No. 6 colocada @ 100 para separadores Solera de 5.08x0.635 Anclas de Var. # 5 20 10 10 @ 40 cm. 80 40 40 Columnas de torre L 65.46 6788.129 m3. m2. KG 64.00 m3. m3. 6.40 4.90 20 m3 81.00 m2. m3. m3. 105.3 73.86 CANTIDAD 11 40 25 48 80 12 14 45 30 30 30 32 7 8 9 15 15 20 d e f 5 5 ANTES DE DESPLANTAR LA CIMENTACION DEL TANQUE ELEVADO SE DEBERA REALIZAR UN ESTUDIO DE PENETRACION ESTANDAR A UNA PROFUNDIDAD MINIMA DE 20 M PARA VERIFICAR LA CAPACIDAD DEL TERRENO Y PODER INICIAR LA CONSTRUCCIÓN DEL TANQUE 2008 - 2010

Language	Spanish
Drawing Type	Full Project
Category	Industrial
