Project Hospital Padcaya Tarija DWG Full Project for AutoCAD

Project Hospital Padcaya Tarija DWG Full Project for AutoCAD

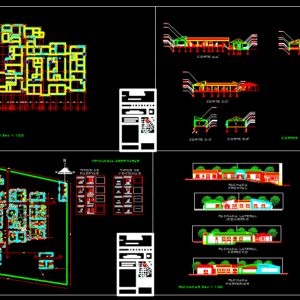

project Padcaya Hospital Tarija – Bolivia – Survey for university

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

green area, equipment, padcaya, ravine, road to tarija, road to padcaya, road to san jacinto, character :, owner :, surface :, run :, approval ddu, seal :, notes marginale :, location :, lamina :, cadastral code :, date :, scale :, zone :, cat registry, lot map, carlos antonio knez ponce, single, plancha, double-leaf window, garage module, window water boot, apizonada earth, granitic mosaic floor, wood quinqualleria, front facade, character, owner, surface, execution, location, sheet, area, reg. cat, ddu, cod.catastral, scale, date, hospital health equipment ‘san roque’, municipality padcaya, several in the plans, emergencies, injections, delivery room, delivery room, newborn reception, surveillance, material, medicine women , male medicine, maternity revision, bath, neonatology, child care, pharmacy, parasitology, review samples, laboratory serology, deposit, micrologica, interior patio, waiting surgery, medical preparation, jap bonus, pai office, vaccinations, doctor’s office, dentistry, nursing, pediatrics, meeting room, director office, dormitory resident, residence, medical, general kitchen, pedro k. ortuño rios jose gutierrez s., office, goal, chapel, dep. machinery, senior citizen, services, management, porterior facade, ceilings

Raw text data extracted from CAD file:

\A1;1.00 \A1;1.00 \A1;1.20 \A1;1.40 \A1;1.60 \A1;1.10 \A1;0.80 \A1;0.90 \A1;0.90 \A1;1.20 \A1;1.00 \A1;1.20 \A1;2.00 \A1;1.00 \A1;1.80 \A1;2.00 \A1;1.80 \A1;1.80 \A1;1.60 \A1;1.60 \A1;2.00 \A1;2.00 \A1;1.00 \A1;0.90 \A1;1.00 \A1;1.00 \A1;1.48 \A1;0.90 \A1;0.77 \A1;0.77 \A1;0.90 \A1;0.90 \A1;0.90 \A1;0.95 \A1;0.89 \A1;0.89 \A1;0.90 \A1;0.70 \A1;0.70 \A1;0.90 \A1;0.70 \A1;0.70 \A1;0.80 \A1;0.80 \A1;0.95 \A1;0.90 \A1;1.00 \A1;1.60 \A1;0.81 \A1;2.00 \A1;1.01 \A1;2.10 \A1;2.10 \A1;1.00 \A1;1.01 \A1;2.10 \A1;2.10 \A1;0.70 \A1;0.71 \A1;2.00 \A1;2.00 2.0 \A1;1.60 \A1;1.77 \A1;2.00 \A1;1.86 \A1;1.00 \A1;0.85 \A1;0.70 \A1;0.57 \A1;1.41 \A1;1.80 \A1;1.76 \A1;0.90 \A1;1.08 \A1;1.80 \A1;1.32 \A1;1.80 \A1;0.73 \A1;2.50 \A1;15.10 \A1;1.80 \A1;9.90 \A1;3.15 \A1;1.80 \A1;2.32 \A1;1.80 \A1;0.83 \A1;3.70 \A1;2.51 \A1;1.80 \A1;2.51 \A1;1.03 \A1;1.00 \A1;4.22 \A1;1.60 \A1;5.98 \A1;6.82 \A1;7.15 \A1;7.72 \A1;4.00 \A1;1.10 \A1;1.80 \A1;1.10 \A1;8.20 \A1;2.98 \A1;4.48 \A1;1.50 \A1;4.20 \A1;7.16 \A1;0.79 \A1;1.80 \A1;1.37 \A1;1.80 \A1;0.86 \A1;8.27 \A1;2.98 \A1;4.20 \A1;4.98 \A1;2.00 \A1;2.20 \A1;6.30 \A1;0.92 \A1;0.77 \A1;1.19 \A1;1.60 \A1;0.70 \A1;1.12 \A1;1.80 \A1;1.80 \A1;1.80 \A1;1.80 \A1;2.10 \A1;1.80 \A1;4.10 \A1;4.00 \A1;5.10 \A1;3.13 \A1;1.97 \A1;2.15 \A1;1.30 \A1;0.90 \A1;1.11 \A1;0.90 \A1;1.19 \A1;0.90 \A1;0.56 \A1;9.20 \A1;0.79 \A1;1.80 \A1;5.71 \A1;8.50 \A1;4.00 \A1;2.97 \A1;1.20 \A1;4.30 \A1;1.93 \A1;4.30 \A1;2.50 \A1;4.51 \A1;1.20 \A1;5.90 \A1;5.62 \A1;1.20 \A1;9.30 \A1;2.30 \A1;11.60 \A1;1.50 \A1;4.57 \A1;4.30 \A1;2.20 \A1;1.75 \A1;1.75 \A1;2.00 \A1;1.02 \A1;1.20 \A1;2.58 \A1;2.25 \A1;2.20 \A1;7.60 \A1;2.20 \A1;4.00 \A1;2.50 \A1;4.30 \A1;4.20 \A1;9.50 \A1;2.00 \A1;2.00 \A1;12.40 \A1;1.82 \A1;7.80 \A1;2.20 \A1;1.90 \A1;2.40 \A1;4.30 \A1;1.10 \A1;1.01 \A1;0.79 \A1;2.07 \A1;4.90 \A1;6.02 \A1;1.82 \A1;2.04 \A1;3.80 \A1;1.80 \A1;0.65 \A1;1.10 \A1;1.70 \A1;1.20 \A1;2.07 \A1;22.30 \A1;2.50 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.90 \A1;1.72 \A1;2.62 \A1;3.66 \A1;2.20 \A1;3.66 \A1;3.25 \A1;3.45 \A1;3.66 \A1;3.66 \A1;4.70 \A1;2.50 \A1;3.51 \A1;2.69 \A1;0.90 \A1;1.80 \A1;0.70 \A1;1.80 \A1;5.50 \A1;0.90 \A1;1.60 \A1;2.05 \A1;0.77 \A1;0.89 \A1;0.65 \A1;0.89 \A1;0.97 \A1;0.94 \A1;2.11 \A1;0.73 \A1;0.80 \A1;0.78 \A1;0.89 \A1;1.52 \A1;1.50 \A1;2.00 \A1;2.59 \A1;1.80 \A1;1.40 \A1;7.80 \A1;0.30 \A1;1.08 \A1;1.02 \A1;1.89 \A1;1.89 \A1;2.10 \A1;0.51 \A1;0.77 \A1;1.91 \A1;0.90 \A1;0.63 \A1;1.80 \A1;0.87 \A1;0.90 \A1;3.07 \A1;4.12 \A1;1.90 \A1;4.40 \A1;1.08 \A1;1.69 \A1;1.08 \A1;3.85 \A1;2.47 \A1;2.20 \A1;2.71 \A1;10.96 \A1;4.67 \A1;2.51 \A1;1.35 \A1;2.20 \A1;2.53 \A1;2.11 \A1;1.02 \A1;1.80 \A1;1.40 \A1;1.29 \A1;1.65 \A1;0.90 \A1;2.80 \A1;1.40 \A1;4.45 \A1;3.55 \A1;4.45 \A1;3.35 \A1;0.78 \A1;1.80 \A1;1.95 \A1;1.80 \A1;0.78 \A1;7.10 \A1;0.48 \A1;0.60 \A1;2.33 \A1;0.60 \A1;0.48 \A1;4.50 \A1;4.10 \A1;0.51 \A1;1.90 \A1;2.74 \A1;1.70 \A1;1.24 \A1;0.90 \A1;1.41 \A1;0.90 \A1;1.41 \A1;0.90 \A1;1.24 \A1;8.00 \A1;2.58 \A1;2.64 \A1;2.58 \A1;2.64 \A1;2.11 \A1;3.16 \A1;2.49 \A1;0.90 \A1;0.63 \A1;1.80 \A1;4.13 \A1;0.90 \A1;0.51 \A1;2.53 \A1;1.50 \A1;1.06 \A1;1.43 \A1;1.50 \A1;1.43 \A1;1.50 \A1;4.96 \A1;4.39 \A1;1.63 \A1;1.50 \A1;4.10 \A1;2.82 \A1;4.10 \A1;5.36 \A1;4.76 \A1;1.80 \A1;1.10 \A1;0.65 \A1;0.80 \A1;0.50 \A1;2.30 \A1;1.33 \A1;2.24 \A1;2.24 \A1;1.39 \A1;3.42 \A1;0.70 \A1;1.05 \A1;0.70 \A1;0.83 \A1;1.83 \A1;0.85 \A1;0.50 \A1;1.00 \A1;3.14 \A1;1.00 \A1;2.96 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.77 \A1;1.28 \A1;2.65 \A1;7.06 \A1;5.20 \A1;2.50 \A1;1.71 \A1;1.20 \A1;0.59 \A1;1.92 \A1;1.80 \A1;3.68 \A1;7.40 \A1;7.00 \A1;3.30 \A1;4.45 \A1;4.00 \A1;4.00 \A1;4.45 \A1;2.35 \A1;3.60 \A1;1.80 \A1;0.66 \A1;3.00 \A1;2.50 \A1;1.45 \A1;2.53 \A1;0.30 \A1;2.33 \A1;0.44 \A1;1.80 \A1;0.55 \A1;1.80 \A1;0.48 \A1;7.40 \A1;4.48 \A1;1.80 \A1;1.28 \A1;1.80 \A1;1.40 \A1;1.80 \A1;0.79 \A1;1.80 \A1;2.44 \A1;0.77 \A1;4.54 \A1;22.90 \A1;2.00 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.30 \A1;0.46 \A1;0.77 \A1;0.80 \A1;0.95 \A1;3.10 \A1;0.94 \A1;1.50 \A1;0.80 \A1;1.19 \A1;0.77 \A1;1.30 \A1;0.94 \A1;2.50 \A1;2.04 \A1;1.43 \A1;2.04 \A1;1.43 \A1;1.00 \A1;2.95 \A1;3.70 \A1;1.49 \A1;0.90 \A1;1.32 \A1;0.90 \A1;2.18 \A1;0.90 \A1;1.49 \A1;3.10 \A1;5.93 \A1;2.85 \A1;3.70 \A1;3.70 \A1;2.98 \A1;7.07 \A1;4.14 \A1;1.83 \A1;1.80 \A1;5.20 \A1;7.00 \A1;1.80 \A1;5.35 \A1;1.80 \A1;3.48 \A1;0.90 \A1;0.90 \A1;1.80 \A1;0.90 \A1;0.80 \A1;0.60 \A1;0.70 \A1;0.98 \A1;1.68 \A1;1.80 \A1;1.46 \A1;1.50 \A1;0.43 \A1;0.90 \A1;0.41 \A1;1.50 \A1;0.80 \A1;0.50 \A1;0.40 \A1;0.80 \A1;0.35 \A1;0.70 \A1;1.00 \A1;1.00 \A1;2.97 \A1;5.62 \A1;22.30 \A1;3.51 \A1;4.50 \A1;4.39 \A1;0.90 \A1;5.35 \A1;1.41 \A1;1.80 \A1;1.76 \A1;0.90 \A1;1.08 \A1;1.80 \A1;1.32 \A1;1.80 \A1;0.73 \A1;2.50 \A1;15.10 \A1;1.80 \A1;9.90 \A1;3.15 \A1;1.80 \A1;2.32 \A1;1.80 \A1;0.83 \A1;3.70 \A1;2.51 \A1;1.80 \A1;2.51 \A1;1.03 \A1;4.22 \A1;1.60 \A1;5.98 \A1;6.82 \A1;7.15 \A1;7.72 \A1;4.00 \A1;1.10 \A1;1.80 \A1;1.10 \A1;8.20 \A1;2.98 \A1;4.48 \A1;1.50 \A1;4.20 \A1;7.16 \A1;0.79 \A1;1.80 \A1;1.37 \A1;1.80 \A1;0.86 \A1;8.27 \A1;2.98 \A1;4.20 \A1;4.98 \A1;2.00 \A1;2.20 \A1;6.30 \A1;0.92 \A1;0.77 \A1;1.19 \A1;1.60 \A1;0.70 \A1;1.12 \A1;1.80 \A1;1.80 \A1;1.80 \A1;1.80 \A1;2.10 \A1;1.80 \A1;4.10 \A1;4.00 \A1;5.10 \A1;3.13 \A1;1.97 \A1;2.15 \A1;1.30 \A1;0.90 \A1;1.11 \A1;0.90 \A1;1.19 \A1;0.90 \A1;0.56 \A1;9.20 \A1;0.79 \A1;1.80 \A1;5.71 \A1;8.50 \A1;4.00 \A1;1.20 \A1;4.30 \A1;1.93 \A1;4.30 \A1;2.50 \A1;4.51 \A1;1.20 \A1;5.90 \A1;1.20 \A1;9.30 \A1;2.30 \A1;11.60 \A1;1.50 \A1;4.57 \A1;4.30 \A1;2.20 \A1;1.75 \A1;1.75 \A1;2.00 \A1;1.02 \A1;1.20 \A1;2.58 \A1;2.25 \A1;2.20 \A1;7.60 \A1;2.20 \A1;4.00 \A1;2.50 \A1;4.30 \A1;4.20 \A1;9.50 \A1;2.00 \A1;2.00 \A1;12.40 \A1;1.82 \A1;7.80 \A1;2.20 \A1;1.90 \A1;2.40 \A1;4.30 \A1;1.10 \A1;1.01 \A1;0.79 \A1;2.07 \A1;4.90 \A1;6.02 \A1;1.82 \A1;2.04 \A1;3.80 \A1;1.80 \A1;0.65 \A1;1.10 \A1;1.70 \A1;1.20 \A1;2.07 \A1;2.50 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.90 \A1;1.72 \A1;2.62 \A1;3.66 \A1;2.20 \A1;3.66 \A1;3.25 \A1;3.45 \A1;3.66 \A1;3.66 \A1;4.70 \A1;2.50 \A1;2.69 \A1;0.90 \A1;1.80 \A1;0.70 \A1;1.80 \A1;5.50 \A1;0.90 \A1;1.60 \A1;2.05 \A1;0.77 \A1;0.89 \A1;0.65 \A1;0.89 \A1;0.97 \A1;0.94 \A1;2.11 \A1;0.73 \A1;0.80 \A1;0.78 \A1;0.89 \A1;1.52 \A1;1.50 \A1;2.00 \A1;2.59 \A1;1.80 \A1;1.40 \A1;7.80 \A1;0.30 \A1;1.08 \A1;1.02 \A1;1.89 \A1;1.89 \A1;2.10 \A1;0.51 \A1;0.77 \A1;1.91 \A1;0.90 \A1;0.63 \A1;1.80 \A1;0.87 \A1;0.90 \A1;3.07 \A1;4.12 \A1;1.90 \A1;4.40 \A1;1.08 \A1;1.69 \A1;1.08 \A1;3.85 \A1;2.47 \A1;2.20 \A1;2.71 \A1;10.96 \A1;4.67 \A1;2.51 \A1;1.35 \A1;2.20 \A1;2.53 \A1;2.11 \A1;1.02 \A1;1.80 \A1;1.40 \A1;1.29 \A1;1.65 \A1;0.90 \A1;2.80 \A1;1.40 \A1;4.45 \A1;3.55 \A1;4.45 \A1;3.35 \A1;0.78 \A1;1.80 \A1;1.95 \A1;1.80 \A1;0.78 \A1;7.10 \A1;0.48 \A1;0.60 \A1;2.33 \A1;0.60 \A1;0.48 \A1;4.10 \A1;0.51 \A1;1.90 \A1;2.74 \A1;1.70 \A1;1.24 \A1;0.90 \A1;1.41 \A1;0.90 \A1;1.41 \A1;0.90 \A1;1.24 \A1;8.00 \A1;2.58 \A1;2.64 \A1;2.58 \A1;2.64 \A1;2.11 \A1;3.16 \A1;2.49 \A1;0.90 \A1;0.63 \A1;1.80 \A1;4.13 \A1;0.90 \A1;0.51 \A1;2.53 \A1;1.50 \A1;1.06 \A1;1.43 \A1;1.50 \A1;1.43 \A1;1.50 \A1;4.96 \A1;1.63 \A1;1.50 \A1;4.10 \A1;2.82 \A1;4.10 \A1;5.36 \A1;4.76 \A1;1.80 \A1;1.10 \A1;0.65 \A1;0.80 \A1;0.50 \A1;2.30 \A1;1.33 \A1;2.24 \A1;2.24 \A1;1.39 \A1;3.42 \A1;0.70 \A1;1.05 \A1;0.70 \A1;0.83 \A1;1.83 \A1;0.85 \A1;0.50 \A1;1.00 \A1;3.14 \A1;1.00 \A1;2.96 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.77 \A1;1.28 \A1;2.65 \A1;7.06 \A1;5.20 \A1;2.50 \A1;1.71 \A1;1.20 \A1;0.59 \A1;1.92 \A1;1.80 \A1;3.68 \A1;7.40 \A1;7.00 \A1;3.30 \A1;4.45 \A1;4.00 \A1;4.00 \A1;4.45 \A1;2.35 \A1;3.60 \A1;1.80 \A1;0.66 \A1;3.00 \A1;2.50 \A1;1.45 \A1;2.53 \A1;0.30 \A1;2.33 \A1;0.44 \A1;1.80 \A1;0.55 \A1;1.80 \A1;0.48 \A1;7.40 \A1;4.48 \A1;1.80 \A1;1.28 \A1;1.80 \A1;1.40 \A1;1.80 \A1;0.79 \A1;1.80 \A1;2.44 \A1;0.77 \A1;4.54 \A1;22.90 \A1;2.00 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.30 \A1;0.46 \A1;0.77 \A1;0.80 \A1;0.95 \A1;3.10 \A1;0.94 \A1;1.50 \A1;0.80 \A1;1.19 \A1;0.77 \A1;1.30 \A1;0.94 \A1;2.50 \A1;2.04 \A1;1.43 \A1;2.04 \A1;1.43 \A1;1.00 \A1;2.95 \A1;3.70 \A1;1.49 \A1;1.32 \A1;0.90 \A1;2.18 \A1;0.90 \A1;1.49 \A1;3.10 \A1;5.93 \A1;2.85 \A1;3.70 \A1;3.70 \A1;2.98 \A1;7.07 \A1;4.14 \A1;1.83 \A1;1.80 \A1;5.20 \A1;7.00 \A1;1.80 \A1;1.80 \A1;3.48 \A1;2.10 \A1;2.10 \A1;0.32 \A1;0.51 \A1;2.13 \A1;0.20 \A1;1.37 \A1;2.89 \A1;3.05 \A1;3.05 \A1;3.20 \A1;2.38 \A1;2.10 \A1;2.72 \A1;0.31 \A1;1.17 \A1;1.94 \A1;0.22 \A1;1.55 \A1;1.01 \A1;1.36 \A1;0.63 \A1;1.67 \A1;2.69 \A1;2.24 \A1;3.06 \A1;1.00 \A1;2.97 \A1;5.62 \A1;22.30 \A1;3.51 \A1;4.50 \A1;4.39 \A1;0.90 \A1;5.35 \A1;1.41 \A1;1.80 \A1;1.76 \A1;0.90 \A1;1.08 \A1;1.80 \A1;1.32 \A1;1.80 \A1;0.73 \A1;2.50 \A1;15.10 \A1;1.80 \A1;9.90 \A1;3.15 \A1;1.80 \A1;2.32 \A1;1.80 \A1;0.83 \A1;3.70 \A1;2.51 \A1;1.80 \A1;2.51 \A1;1.03 \A1;4.22 \A1;1.60 \A1;5.98 \A1;6.82 \A1;7.15 \A1;7.72 \A1;4.00 \A1;1.10 \A1;1.80 \A1;1.10 \A1;8.20 \A1;2.98 \A1;4.48 \A1;1.50 \A1;4.20 \A1;7.16 \A1;0.79 \A1;1.80 \A1;1.37 \A1;1.80 \A1;0.86 \A1;8.27 \A1;2.98 \A1;4.20 \A1;4.98 \A1;2.00 \A1;2.20 \A1;6.30 \A1;0.92 \A1;0.77 \A1;1.19 \A1;1.60 \A1;0.70 \A1;1.12 \A1;1.80 \A1;1.80 \A1;1.80 \A1;1.80 \A1;2.10 \A1;1.80 \A1;4.10 \A1;4.00 \A1;5.10 \A1;3.13 \A1;1.97 \A1;2.15 \A1;1.30 \A1;0.90 \A1;1.11 \A1;0.90 \A1;1.19 \A1;0.90 \A1;0.56 \A1;9.20 \A1;0.99 \A1;1.80 \A1;5.71 \A1;8.50 \A1;4.00 \A1;1.20 \A1;4.30 \A1;1.93 \A1;4.30 \A1;2.50 \A1;4.51 \A1;1.20 \A1;5.90 \A1;1.20 \A1;9.30 \A1;2.30 \A1;11.60 \A1;1.50 \A1;4.57 \A1;4.30 \A1;2.20 \A1;1.75 \A1;1.75 \A1;2.00 \A1;1.02 \A1;1.20 \A1;2.58 \A1;2.25 \A1;2.20 \A1;7.60 \A1;2.20 \A1;4.00 \A1;2.50 \A1;4.30 \A1;4.20 \A1;9.50 \A1;2.00 \A1;2.00 \A1;12.40 \A1;1.82 \A1;7.80 \A1;2.20 \A1;1.90 \A1;2.40 \A1;4.30 \A1;1.10 \A1;1.01 \A1;0.79 \A1;2.07 \A1;4.90 \A1;6.02 \A1;1.82 \A1;2.04 \A1;3.80 \A1;1.80 \A1;0.65 \A1;1.10 \A1;1.70 \A1;1.20 \A1;2.07 \A1;2.50 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.90 \A1;1.72 \A1;2.62 \A1;3.66 \A1;2.20 \A1;3.66 \A1;3.25 \A1;3.45 \A1;3.66 \A1;3.66 \A1;4.70 \A1;2.50 \A1;2.69 \A1;0.90 \A1;1.80 \A1;0.70 \A1;1.80 \A1;5.50 \A1;0.70 \A1;1.60 \A1;2.05 \A1;0.77 \A1;0.89 \A1;0.65 \A1;0.89 \A1;0.97 \A1;0.94 \A1;2.11 \A1;0.73 \A1;0.80 \A1;0.78 \A1;0.89 \A1;1.52 \A1;1.50 \A1;2.00 \A1;2.59 \A1;1.80 \A1;1.40 \A1;7.80 \A1;0.30 \A1;1.08 \A1;1.02 \A1;1.89 \A1;1.89 \A1;2.10 \A1;0.51 \A1;0.77 \A1;1.91 \A1;0.90 \A1;0.63 \A1;1.80 \A1;0.87 \A1;0.90 \A1;3.07 \A1;4.12 \A1;1.90 \A1;4.40 \A1;1.08 \A1;1.74 \A1;1.03 \A1;3.85 \A1;2.47 \A1;2.20 \A1;2.71 \A1;10.96 \A1;4.67 \A1;2.51 \A1;1.35 \A1;2.20 \A1;2.53 \A1;2.11 \A1;1.02 \A1;1.80 \A1;1.40 \A1;1.29 \A1;1.65 \A1;0.90 \A1;2.80 \A1;1.40 \A1;4.45 \A1;3.55 \A1;4.45 \A1;3.35 \A1;0.78 \A1;1.80 \A1;1.95 \A1;1.80 \A1;0.78 \A1;7.10 \A1;0.48 \A1;0.60 \A1;2.33 \A1;0.60 \A1;0.48 \A1;4.10 \A1;0.51 \A1;1.90 \A1;2.74 \A1;1.70 \A1;1.24 \A1;0.90 \A1;1.41 \A1;0.90 \A1;1.41 \A1;0.90 \A1;1.24 \A1;8.00 \A1;2.58 \A1;2.64 \A1;2.58 \A1;2.64 \A1;2.11 \A1;3.26 \A1;2.49 \A1;0.90 \A1;0.63 \A1;1.80 \A1;4.13 \A1;0.90 \A1;0.51 \A1;2.53 \A1;1.50 \A1;1.06 \A1;1.43 \A1;1.50 \A1;1.43 \A1;1.50 \A1;4.96 \A1;1.63 \A1;1.50 \A1;4.10 \A1;2.82 \A1;4.10 \A1;5.36 \A1;4.76 \A1;1.80 \A1;1.30 \A1;0.65 \A1;0.80 \A1;0.50 \A1;2.30 \A1;1.33 \A1;2.24 \A1;2.24 \A1;1.39 \A1;3.42 \A1;0.70 \A1;1.05 \A1;0.70 \A1;0.83 \A1;1.83 \A1;0.85 \A1;0.50 \A1;1.00 \A1;3.14 \A1;1.00 \A1;2.96 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.77 \A1;1.28 \A1;2.65 \A1;7.06 \A1;5.20 \A1;2.50 \A1;1.71 \A1;1.20 \A1;0.59 \A1;1.92 \A1;1.80 \A1;3.68 \A1;7.40 \A1;7.00 \A1;3.30 \A1;4.45 \A1;4.00 \A1;4.00 \A1;4.45 \A1;2.35 \A1;3.60 \A1;1.80 \A1;0.66 \A1;3.20 \A1;2.50 \A1;1.45 \A1;2.53 \A1;0.30 \A1;2.33 \A1;0.44 \A1;1.80 \A1;0.55 \A1;1.80 \A1;0.48 \A1;7.40 \A1;4.48 \A1;1.80 \A1;1.28 \A1;1.80 \A1;1.40 \A1;1.80 \A1;0.79 \A1;1.80 \A1;2.44 \A1;0.77 \A1;4.54 \A1;22.90 \A1;2.00 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.30 \A1;0.46 \A1;0.77 \A1;0.80 \A1;0.95 \A1;3.10 \A1;0.94 \A1;1.14 \A1;0.80 \A1;1.19 \A1;0.77 \A1;1.30 \A1;0.94 \A1;2.50 \A1;2.04 \A1;1.43 \A1;2.04 \A1;1.43 \A1;1.00 \A1;2.95 \A1;3.70 \A1;1.49 \A1;1.32 \A1;0.90 \A1;2.18 \A1;0.90 \A1;1.49 \A1;3.10 \A1;5.93 \A1;2.85 \A1;3.70 \A1;3.70 \A1;2.98 \A1;7.07 \A1;4.14 \A1;1.83 \A1;1.80 \A1;5.20 \A1;7.00 \A1;1.80 \A1;1.80 \A1;3.48 \A1;2.38 \A1;2.24 \A1;3.06 \A1;2.10 \A1;2.10 \A1;0.32 \A1;0.51 \A1;2.13 \A1;0.20 \A1;2.30 \A1;2.89 \A1;3.05 \A1;3.05 \A1;3.20 \A1;2.10 \A1;2.72 \A1;0.31 \A1;1.17 \A1;1.94 \A1;0.22 \A1;1.55 \A1;1.01 \A1;1.36 \A1;0.63 \A1;1.67 \A1;2.69 \A1;1.60 \A1;0.81 \A1;2.00 \A1;1.01 \A1;2.10 \A1;2.10 \A1;1.00 \A1;1.01 \A1;2.10 \A1;2.10 \A1;0.70 \A1;0.71 \A1;2.00 \A1;1.60 \A1;1.77 \A1;2.00 \A1;1.86 \A1;1.00 \A1;0.85 \A1;0.70 \A1;0.57 \A1;0.90 \A1;0.90 \A1;1.80 \A1;0.90 \A1;0.80 \A1;0.70 \A1;0.98 \A1;1.68 \A1;1.80 \A1;1.46 \A1;1.50 \A1;0.43 \A1;0.90 \A1;0.41 \A1;1.50 \A1;0.80 \A1;0.50 \A1;0.40 \A1;0.80 \A1;0.35 \A1;0.70 AREA VERDE EQUIPAMIENTO PADCAYA CALLE S/N CALLE S/N CALLE S/N AVENIDA S/N AVENIDA S/N AVENIDA S/N AVENIDA S/N CALLE S/N CALLE S/N CALLE S/N AVENIDA S/N AVENIDA S/N CALLE S/N CALLE S/N CALLE S/N CALLE S/N Q u e b r a d a Q u e b r a d a CAMINO A TARIJA CAMINO A PADCAYA CAMINO A SAN JACINTO N CARACTER: PROPIETARIO: SUPERFICIE: EJECUTO: APROBACION D.D.U. SELLO: NOTAS MARGINALE: UBICACION: LAMINA: CODIGO CATASTRAL: FECHA: ESCALA: ZONA: REGISTRO C.A.T. PLANO DE LOTE CARLOS ANTONIO KNEZ PONCE UNICA 534.75 m2 1 : 250 OCTUBRE - 2011 TABLADA 27-74-21-0-0-0 \A1;3.20 \A1;1.00 \A1;4.22 \A1;1.20 \A1;2.50 \A1;1.20 \A1;5.90 \A1;1.01 \A1;4.50 \A1;4.25 \A1;52.69 \A1;56.24 \A1;3.11 \A1;0.00 \A1;0.00 \A1;2.76 \A1;1.08 \A1;1.80 \A1;1.32 \A1;1.80 \A1;0.73 \A1;2.50 \A1;14.90 \A1;1.80 \A1;9.90 \A1;3.15 \A1;1.80 \A1;2.32 \A1;1.80 \A1;0.83 \A1;3.70 \A1;2.51 \A1;1.80 \A1;2.51 \A1;1.03 \A1;1.60 \A1;5.98 \A1;6.82 \A1;7.15 \A1;7.72 \A1;4.00 \A1;1.10 \A1;1.80 \A1;1.10 \A1;8.20 \A1;3.11 \A1;4.48 \A1;1.24 \A1;0.00 \A1;7.84 \A1;0.79 \A1;1.80 \A1;1.37 \A1;1.80 \A1;0.86 \A1;8.27 \A1;2.98 \A1;4.20 \A1;4.98 \A1;2.00 \A1;2.20 \A1;6.30 \A1;0.92 \A1;0.77 \A1;1.19 \A1;1.60 \A1;0.70 \A1;1.12 \A1;1.80 \A1;1.80 \A1;1.80 \A1;1.80 \A1;2.10 \A1;1.80 \A1;4.10 \A1;4.00 \A1;5.10 \A1;3.13 \A1;1.97 \A1;3.30 \A1;0.15 \A1;0.90 \A1;1.11 \A1;0.90 \A1;1.19 \A1;0.90 \A1;0.56 \A1;9.20 \A1;0.99 \A1;1.80 \A1;5.71 \A1;8.50 \A1;0.10 \A1;2.97 \A1;4.30 \A1;1.93 \A1;4.30 \A1;4.51 \A1;5.62 \A1;1.20 \A1;0.00 \A1;8.30 \A1;8.30 \A1;1.50 \A1;4.57 \A1;4.30 \A1;2.40 \A1;1.75 \A1;1.75 \A1;2.00 \A1;1.02 \A1;1.20 \A1;2.58 \A1;2.25 \A1;2.20 \A1;7.60 \A1;2.20 \A1;4.00 \A1;2.50 \A1;4.30 \A1;4.20 \A1;9.50 \A1;2.00 \A1;2.00 \A1;12.40 \A1;1.82 \A1;5.20 \A1;4.60 \A1;1.90 \A1;0.00 \A1;0.05 \A1;1.30 \A1;0.79 \A1;2.07 \A1;4.90 \A1;6.02 \A1;1.82 \A1;2.04 \A1;3.80 \A1;1.80 \A1;0.65 \A1;1.10 \A1;1.70 \A1;1.20 \A1;2.07 \A1;22.30 \A1;2.50 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.90 \A1;1.72 \A1;2.62 \A1;3.66 \A1;2.20 \A1;3.66 \A1;3.25 \A1;3.45 \A1;3.66 \A1;3.66 \A1;4.70 \A1;2.50 \A1;3.51 \A1;2.69 \A1;0.90 \A1;1.80 \A1;0.70 \A1;1.80 \A1;5.50 \A1;0.90 \A1;1.60 \A1;2.05 \A1;0.77 \A1;0.89 \A1;0.65 \A1;0.89 \A1;0.97 \A1;0.94 \A1;2.11 \A1;0.73 \A1;0.80 \A1;0.78 \A1;0.89 \A1;1.52 \A1;1.50 \A1;2.00 \A1;2.59 \A1;1.80 \A1;1.40 \A1;7.87 \A1;0.30 \A1;1.08 \A1;1.02 \A1;1.89 \A1;1.89 \A1;2.10 \A1;0.51 \A1;0.77 \A1;1.91 \A1;0.90 \A1;0.63 \A1;1.80 \A1;0.87 \A1;0.90 \A1;3.07 \A1;4.12 \A1;1.90 \A1;4.40 \A1;1.08 \A1;1.69 \A1;1.08 \A1;3.85 \A1;2.47 \A1;2.20 \A1;2.71 \A1;10.96 \A1;4.67 \A1;2.51 \A1;1.35 \A1;2.20 \A1;2.53 \A1;2.11 \A1;1.02 \A1;1.80 \A1;1.40 \A1;1.29 \A1;1.65 \A1;0.90 \A1;2.80 \A1;1.40 \A1;4.45 \A1;3.55 \A1;4.45 \A1;3.35 \A1;0.78 \A1;1.80 \A1;1.95 \A1;1.80 \A1;0.78 \A1;7.10 \A1;0.48 \A1;0.60 \A1;2.33 \A1;0.60 \A1;0.48 \A1;4.10 \A1;0.51 \A1;1.90 \A1;2.74 \A1;1.70 \A1;1.24 \A1;0.90 \A1;1.41 \A1;0.90 \A1;1.41 \A1;0.90 \A1;1.24 \A1;8.00 \A1;2.58 \A1;2.64 \A1;2.58 \A1;2.64 \A1;2.11 \A1;3.26 \A1;2.49 \A1;0.90 \A1;0.63 \A1;1.80 \A1;4.13 \A1;0.90 \A1;0.51 \A1;2.53 \A1;1.50 \A1;1.06 \A1;1.43 \A1;1.50 \A1;1.43 \A1;1.50 \A1;4.96 \A1;4.39 \A1;1.63 \A1;1.50 \A1;4.10 \A1;2.89 \A1;4.10 \A1;5.36 \A1;4.76 \A1;1.80 \A1;1.30 \A1;0.65 \A1;0.80 \A1;0.50 \A1;2.30 \A1;1.33 \A1;2.24 \A1;2.24 \A1;1.39 \A1;3.42 \A1;0.70 \A1;1.05 \A1;0.70 \A1;0.83 \A1;1.83 \A1;0.85 \A1;0.50 \A1;1.00 \A1;3.14 \A1;1.00 \A1;2.96 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.77 \A1;1.28 \A1;2.65 \A1;7.06 \A1;5.20 \A1;2.50 \A1;1.71 \A1;1.20 \A1;0.59 \A1;1.92 \A1;1.80 \A1;3.68 \A1;7.40 \A1;7.00 \A1;3.30 \A1;4.45 \A1;4.00 \A1;4.00 \A1;4.45 \A1;2.35 \A1;3.60 \A1;1.80 \A1;0.66 \A1;3.20 \A1;2.50 \A1;1.45 \A1;2.53 \A1;0.30 \A1;2.33 \A1;0.44 \A1;1.80 \A1;0.55 \A1;1.80 \A1;0.48 \A1;7.40 \A1;4.48 \A1;1.80 \A1;1.28 \A1;1.80 \A1;1.40 \A1;1.80 \A1;0.79 \A1;1.80 \A1;2.44 \A1;0.77 \A1;4.54 \A1;22.90 \A1;2.00 \A1;1.25 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.63 \A1;1.80 \A1;1.30 \A1;0.46 \A1;0.77 \A1;0.80 \A1;0.95 \A1;3.10 \A1;0.94 \A1;1.50 \A1;0.80 \A1;1.19 \A1;0.77 \A1;1.30 \A1;0.94 \A1;2.50 \A1;2.04 \A1;1.43 \A1;2.04 \A1;1.43 \A1;1.00 \A1;2.95 \A1;3.70 \A1;1.49 \A1;0.90 \A1;1.32 \A1;0.90 \A1;2.18 \A1;0.90 \A1;1.49 \A1;3.10 \A1;5.93 \A1;2.85 \A1;3.70 \A1;3.70 \A1;2.98 \A1;7.07 \A1;4.14 \A1;1.83 \A1;1.80 \A1;5.20 \A1;7.00 \A1;1.80 \A1;5.35 \A1;1.80 \A1;3.48 \A1;4.25 \A1;28.62 \A1;2.30 \A1;3.51 \A1;4.48 \A1;7.90 \A1;10.87 \A1;6.92 \A1;23.47 \A1;4.20 \A1;7.54 \A1;62.39 \A1;61.74 \A1;1.60 \A1;0.81 \A1;2.00 \A1;1.01 \A1;2.10 \A1;2.10 \A1;1.00 \A1;1.01 \A1;2.10 \A1;2.10 \A1;0.70 \A1;0.71 \A1;2.00 \A1;1.60 \A1;1.77 \A1;2.00 \A1;1.86 \A1;1.00 \A1;0.85 \A1;0.70 \A1;0.57 \A1;0.90 \A1;0.90 \A1;1.80 \A1;0.90 \A1;0.80 \A1;0.70 \A1;0.98 \A1;1.68 \A1;1.80 \A1;1.46 \A1;1.50 \A1;0.43 \A1;0.90 \A1;1.50 \A1;0.41 \A1;0.80 \A1;0.50 \A1;0.40 \A1;0.80 \A1;0.70 \A1;0.35 \A1;2.40 \A1;5.48 \A1;4.34 \A1;0.22 \A1;3.18 \A1;1.78 \A1;3.84 \A1;3.86 \A1;2.70 \A1;2.40 \A1;1.80 \A1;2.60 \A1;1.50 \A1;2.35 \A1;2.25 \A1;0.60 \A1;1.35 \A1;3.10 \A1;1.10 \A1;1.30 \A1;1.40 \A1;3.10 \A1;3.30 \A1;1.22 \A1;0.68 \A1;3.70 \A1;2.84 \A1;4.96 \A1;2.70 \A1;3.71 \A1;3.49 \A1;2.00 \A1;0.45 \A1;0.23 \A1;3.00 \A1;3.00 \A1;2.00 \A1;2.77 \A1;2.11 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W4.62266; PLANTA \W3.45600; ELEVACION \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W4.62266; PLANTA 5 5 5 5 \W4.62266; PLANTA \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 5 \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W3.45600; ELEVACION \W3.45600; ELEVACION \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 5 \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 \W4.62266; PLANTA 5 \W3.45600; ELEVACION \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 \W3.82712; TIPOS DE PUERTAS 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 B S 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W3.31468; INGRESO \W3.31468; PRINSIPAL 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 5 6 7 1 2 3 4 5 6 7 \W3.13952; INGRESO DE \W3.13952; CAMILLAS \W3.13952; INGRESO DE \W3.13952; CAMILLAS \W2.26604; 0.00 \W2.26604; 0.90 \W2.26604; 0.90 \W2.26604; 2.10 \W3.44616; TIPOS DE VENTANAS VENTANA DE DOBLE HOJA \W4.62266; PLANTA 5 5 5 \W4.62266; PLANTA \W4.62266; PLANTA \W4.62266; PLANTA \W4.62266; PLANTA 5 5 5 5 \W0.76552; VENTANA DE UNA \W0.76552; HOJA VENTANA DE DOBLE HOJA VENTANA DE DOBLE HOJA \W0.76552; VENTANA DE UNA \W0.76552; HOJA VENTANA DE DOBLE HOJA \W3.45600; ELEVACION 5 5 5 5 5 \W0.76552; VENTANA DE UNA \W0.76552; HOJA \W3.45600; ELEVACION 5 5 5 5 \W3.45600; ELEVACION VENTANA DE DOBLE HOJA 5 VENTANA DE DOBLE HOJA \W3.45600; ELEVACION 5 5 5 5 5 \W0.13507; A´ \W0.26514; B \W0.36038; A B´ 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 B S 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 5 6 7 1 2 3 4 5 6 7 \W3.13952; INGRESO DE \W3.13952; CAMILLAS \W3.13952; INGRESO DE \W3.13952; CAMILLAS \W2.26604; 0.00 \W2.26604; 0.90 \W2.26604; 0.90 \W2.26604; 2.10 \W0.13507; A´ \W0.36038; A B´ MODULO GARAJE CIMIEMTO HºCº 0.40X0.50 SOBRE CIMIEMTO HºCº 0.35X0.20 MURO DE LADRILLO 6H E=0.20 BOTA AGUAS DE VENTANA REVOQUE INTERIOS CON YESO E=2CM VIGA CADENA DE HºAº 0.35X0.20 PLANCHA DE 2mm BOTA AGUAS DE VENTANA SERCHA DE MADERA 2X6" CUBIERTA DE CALMINA PDT 25% ZAPATA DE HºAº 1.20X0.45 COLUMNA DE HºAº 0.25X0.25 TIERRA APIZONADA CONTARA PISO DE PIEDRA MANSA E=0.15 PISO DE MOSAICO GRANITICO QUINQUALLERIA DE MADERA REVOQUE EXTERNO DE CEMENTO ARENA E=2mm LOSA DE HºAº E=0.18 PDT 2% PLANCHA DE 2mm SERCHA DE MADERA 2X6" 5 5 5 5 5 5 5 5 5 5 5 \W2.19081; CORTE A-A' FACHADA FRONTAL \W1.00959; 0.90 \W1.00959; 2.10 \W0.26514; B 5 CIMIEMTO HºCº 0.40X0.50 SOBRE CIMIEMTO HºCº 0.35X0.20 MURO DE LADRILLO 6H E=0.20 BOTA AGUAS DE VENTANA REVOQUE INTERIOS CON YESO E=2CM VIGA CADENA DE HºAº 0.35X0.20 PLANCHA DE 2mm SERCHA DE MADERA 2X6" CUBIERTA DE CALMINA PDT 25% ZAPATA DE HºAº 1.20X0.45 COLUMNA DE HºAº 0.25X0.25 TIERRA APIZONADA CONTARA PISO DE PIEDRA MANSA E=0.15 PISO DE MOSAICO GRANITICO REVOQUE EXTERNO DE CEMENTO ARENA E=2mm PLANCHA DE 2mm SERCHA DE MADERA 2X6" \W2.14319; CORTE b-b' 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 B S 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 5 6 7 1 2 3 4 5 6 7 \W3.13952; INGRESO DE \W3.13952; CAMILLAS \W3.13952; INGRESO DE \W3.13952; CAMILLAS \W2.26604; 0.00 \W2.26604; 0.90 \W2.26604; 0.90 \W2.26604; 2.10 \W0.13507; A´ \W0.36038; A B´ \W0.26514; B CARACTER PROPIETARIO SUPERFICIE EJECUTO UBICACION LAMINA ZONA REG. C.A.T. D.D.U COD.CATASTRAL ESCALA FECHA \W0.32999; INGRESO PRINCIPAL CIMIEMTO HºCº 0.40X0.50 SOBRE CIMIEMTO HºCº 0.35X0.20 MURO DE LADRILLO 6H E=0.20 BOTA AGUAS DE VENTANA REVOQUE INTERIOS CON YESO E=2CM VIGA CADENA DE HºAº 0.35X0.20 PLANCHA DE 2mm BOTA AGUAS DE VENTANA SERCHA DE MADERA 2X6" CUBIERTA DE CALMINA PDT 25% ZAPATA DE HºAº 1.20X0.45 COLUMNA DE HºAº 0.25X0.25 TIERRA APIZONADA CONTARA PISO DE PIEDRA MANSA E=0.15 PISO DE MOSAICO GRANITICO QUINQUALLERIA DE MADERA REVOQUE EXTERNO DE CEMENTO ARENA E=2mm LOSA DE HºAº E=0.18 PDT 2% PLANCHA DE 2mm SERCHA DE MADERA 2X6" 5 5 5 5 5 5 5 5 5 5 5 \W2.19081; CORTE A-A' \W1.00959; 0.90 \W1.00959; 2.10 5 5 5 CIMIEMTO HºCº 0.40X0.50 SOBRE CIMIEMTO HºCº 0.35X0.20 MURO DE LADRILLO 6H E=0.20 BOTA AGUAS DE VENTANA REVOQUE INTERIOS CON YESO E=2CM VIGA CADENA DE HºAº 0.35X0.20 PLANCHA DE 2mm SERCHA DE MADERA 2X6" CUBIERTA DE CALMINA PDT 25% ZAPATA DE HºAº 1.20X0.45 COLUMNA DE HºAº 0.25X0.25 TIERRA APIZONADA CONTARA PISO DE PIEDRA MANSA E=0.15 PISO DE MOSAICO GRANITICO REVOQUE EXTERNO DE CEMENTO ARENA E=2mm PLANCHA DE 2mm SERCHA DE MADERA 2X6" \W2.04795; CORTE B-B' 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W4.62266; PLANTA \W3.45600; ELEVACION \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W4.62266; PLANTA 5 5 5 5 \W4.62266; PLANTA \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 5 \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W3.45600; ELEVACION \W3.45600; ELEVACION \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 5 \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 \W4.62266; PLANTA 5 \W3.45600; ELEVACION \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 \W7.56521; TIPOS DE \W7.77950; PUERTAS 5 5 5 5 5 5 5 5 \W7.56521; TIPOS DE \W7.46997; VENTANAS \W4.62266; PLANTA VENTANA DE DOBLE HOJA 5 5 5 \W4.62266; PLANTA \W4.62266; PLANTA \W4.62266; PLANTA 5 5 \W0.76552; VENTANA DE UNA \W0.76552; HOJA 5 VENTANA DE DOBLE HOJA VENTANA DE DOBLE HOJA VENTANA DE DOBLE HOJA \W3.45600; ELEVACION 5 5 5 5 5 \W0.76552; VENTANA DE UNA \W0.76552; HOJA 5 \W3.45600; ELEVACION 5 5 \W3.45600; ELEVACION VENTANA DE DOBLE HOJA 5 5 VENTANA DE DOBLE HOJA \W3.45600; ELEVACION 5 5 5 5 5 FACHADA FRONTAL CARACTER: PROPIETARIO: SUPERFICIE: EJECUTO: APROBACION D.D.U. SELLO: NOTAS MARGINALE: UBICACION: LAMINA: CODIGO CATASTRAL: FECHA: ESCALA: ZONA: REGISTRO C.A.T. Equipamiento Salud Hospital 'San Roque' Municipalidad PADCAYA 1|5 3321.80 m2 VARIAS EN LOS PLANOS DICIEMBRE - 2011 PADCAYA 27-74-21-0-0-0 COLUMNA DE HºAº 0.25X0.25 TIERRA APIZONADA CONTARA PISO DE PIEDRA MANSA E=0.15 PISO DE MOSAICO GRANITICO QUINQUALLERIA DE MADERA REVOQUE EXTERNO DE CEMENTO ARENA E=2mm PLANCHA DE 2mm SERCHA DE MADERA 2X6" CIMIEMTO HºCº 0.40X0.50 SOBRE CIMIEMTO HºCº 0.35X0.20 MURO DE LADRILLO 6H E=0.20 BOTA AGUAS DE VENTANA REVOQUE INTERIOS CON YESO E=2CM VIGA CADENA DE HºAº 0.35X0.20 \A1;2.83 ZAPATA DE HºAº 1.20X0.45 COLUMNA DE HºAº 0.25X0.25 TIERRA APIZONADA CONTARA PISO DE PIEDRA MANSA E=0.15 PISO DE MOSAICO GRANITICO QUINQUALLERIA DE MADERA REVOQUE EXTERNO DE CEMENTO ARENA E=2mm PLANCHA DE 2mm SERCHA DE MADERA 2X6" 5 CIMIEMTO HºCº 0.40X0.50 SOBRE CIMIEMTO HºCº 0.35X0.20 MURO DE LADRILLO 6H E=0.20 BOTA AGUAS DE VENTANA REVOQUE INTERIOS CON YESO E=2CM VIGA CADENA DE HºAº 0.35X0.20 PLANCHA DE 2mm BOTA AGUAS DE VENTANA SERCHA DE MADERA 2X6" CUBIERTA DE CALMINA PDT 25% 13 14 12 11 10 9 8 7 6 5 4 3 2 1 A B C D E F G H I J K L M N R Q P O 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 B S 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W3.31468; INGRESO \W3.31468; PRINSIPAL 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 5 6 7 1 2 3 4 5 6 7 \W3.13952; INGRESO DE \W3.13952; CAMILLAS \W3.13952; INGRESO DE \W3.13952; CAMILLAS \W2.26604; 0.00 \W2.26604; 0.90 \W2.26604; 0.90 \W2.26604; 2.10 EMERGENCIAS INYECCIONES SALA DE PREPARTO SALA DE PARTO SALA DE PARTO RECEPCION RECIEN NACIDO VIGILANCIA MATERIAL SALA DE PARTO MEDICINA MUJERES MEDICINA VARONES REVISION MATERNIDAD BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO NEONATOLOGIA ATENCION AL MENOR FARMACIA PARASITOLOGIA REVISION MUESTRAS LABORATORIO SEROLOGIA DEPOSITO QUIROFANO 1 QUIROFANO 2 MICROLOGICA PATIO INTERIOR PATIO INTERIOR PATIO INTERIOR PATIO INTERIOR PATIO INTERIOR PATIO INTERIOR ESPERA CIRUGIA ESPERA CIRUGIA MATERIAL MATERIAL PREPARADO MEDICO PREPARADO MEDICO BAÑO BONO J.A.P CONSULTORIO P.A.I VACUNACIONES CONSULTORIO CONSULTORIO ODONTOLOGIA ENFERMERIA CONSULTORIO PEDIATRIA SALA DE REUNIONES BAÑO OFICINA DIRECTOR DORMITORIO RESIDENTE DORMITORIO RESIDENTE DORMITORIO RESIDENTE RESIDENCIA MEDICA COCINA GENERAL 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W4.62266; PLANTA \W3.45600; ELEVACION \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W4.62266; PLANTA 5 5 5 5 \W4.62266; PLANTA \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 5 \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W0.19409; PUERTA DE DOBLE \W0.19409; HOJA \W3.45600; ELEVACION \W3.45600; ELEVACION \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 5 \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 \W4.62266; PLANTA 5 \W3.45600; ELEVACION \W1.07504; PUERTA DE UNA \W1.07504; HOJA 5 \W7.56521; TIPOS DE \W7.77950; PUERTAS 5 5 5 5 5 5 5 5 \W7.56521; TIPOS DE \W7.46997; VENTANAS \W4.62266; PLANTA VENTANA DE DOBLE HOJA 5 5 5 \W4.62266; PLANTA \W4.62266; PLANTA \W4.62266; PLANTA 5 5 \W0.76552; VENTANA DE UNA \W0.76552; HOJA 5 VENTANA DE DOBLE HOJA VENTANA DE DOBLE HOJA VENTANA DE DOBLE HOJA \W3.45600; ELEVACION 5 5 5 5 5 \W0.76552; VENTANA DE UNA \W0.76552; HOJA 5 \W3.45600; ELEVACION 5 5 \W3.45600; ELEVACION VENTANA DE DOBLE HOJA 5 5 VENTANA DE DOBLE HOJA \W3.45600; ELEVACION 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 B´ B \W0.13507; A´ \W0.36038; A PEDRO K. ORTUÑO RIOS JOSE GUTIERREZ S. CARACTER: PROPIETARIO: SUPERFICIE: EJECUTO: APROBACION D.D.U. SELLO: NOTAS MARGINALE: UBICACION: LAMINA: CODIGO CATASTRAL: FECHA: ESCALA: ZONA: REGISTRO C.A.T. Equipamiento Salud Hospital 'San Roque' Municipalidad PADCAYA 4|5 3321.80 m2 VARIAS EN LOS PLANOS DICIEMBRE - 2011 PADCAYA 27-74-21-0-0-0 PEDRO K. ORTUÑO RIOS JOSE GUTIERREZ S. CARACTER: PROPIETARIO: SUPERFICIE: EJECUTO: APROBACION D.D.U. SELLO: NOTAS MARGINALE: UBICACION: LAMINA: CODIGO CATASTRAL: FECHA: ESCALA: ZONA: REGISTRO C.A.T. Equipamiento Salud Hospital 'San Roque' Municipalidad PADCAYA 3|5 3321.80 m2 VARIAS EN LOS PLANOS DICIEMBRE - 2011 PADCAYA 27-74-21-0-0-0 PEDRO K. ORTUÑO RIOS JOSE GUTIERREZ S. CARACTER: PROPIETARIO: SUPERFICIE: EJECUTO: APROBACION D.D.U. SELLO: NOTAS MARGINALE: UBICACION: LAMINA: CODIGO CATASTRAL: FECHA: ESCALA: ZONA: REGISTRO C.A.T. Equipamiento Salud Hospital 'San Roque' Municipalidad PADCAYA 1|5 3321.80 m2 VARIAS EN LOS PLANOS DICIEMBRE - 2011 PADCAYA 27-74-21-0-0-0 PEDRO K. ORTUÑO RIOS JOSE GUTIERREZ S. CARACTER: PROPIETARIO: SUPERFICIE: EJECUTO: APROBACION D.D.U. SELLO: NOTAS MARGINALE: UBICACION: LAMINA: CODIGO CATASTRAL: FECHA: ESCALA: ZONA: REGISTRO C.A.T. Equipamiento Salud Hospital 'San Roque' Municipalidad PADCAYA 2|5 3321.80 m2 VARIAS EN LOS PLANOS DICIEMBRE - 2011 PADCAYA 27-74-21-0-0-0 PEDRO K. ORTUÑO RIOS JOSE GUTIERREZ S. \W3.94616; PLANTA Esc 1:100 \W5.74234; TIPOLOGIA ABERTURAS PREPARADO MEDICO OFICINA PORTERIA CAPILLA DEP. MAQUINARIA ADULTO MAYOR SERVICIOS GERENCIA \W4.55332; PLANO CIMIENTOS Esc 1:100 \W7.52951; FACHADAS Esc 1:100 \W1.89367; FACHADA LATERAL DERECHO FACHADA PORTERIOR \W1.46510; FACHADA LATERAL IZQUIERDO 5 5 5 5 5 5 5 5 C´ \W0.28895; C \W2.04795; CORTE C-C' OFICINA BAÑO DEPOSITO \W0.26514; D \W0.26514; D \W0.28895; E \W0.28895; E \W2.04795; CORTE D-D' \W2.14319; CORTE E-E' \W8.43427; CORTES Esc 1:100 PENDIENTE 12% PENDIENTE 2% PENDIENTE 12% PENDIENTE 15% PENDIENTE 15% PENDIENTE 20% PENDIENTE 12% TECHOS Pte 20% Pte 20% Pte 20%

Language	Spanish
Drawing Type	Full Project
Category	Hospital & Health Centres
Additional Screenshots
File Type	dwg
Materials	Wood, Other
Measurement Units	Metric
Footprint Area
Building Features	Deck / Patio, Garage
Tags	autocad, bolivia, CLINIC, cuts, DWG, facades, foundations, full, health, health center, Hospital, medical center, plan, Project, survey, university
