Project Offices DWG Full Project for AutoCAD

Project Offices DWG Full Project for AutoCAD

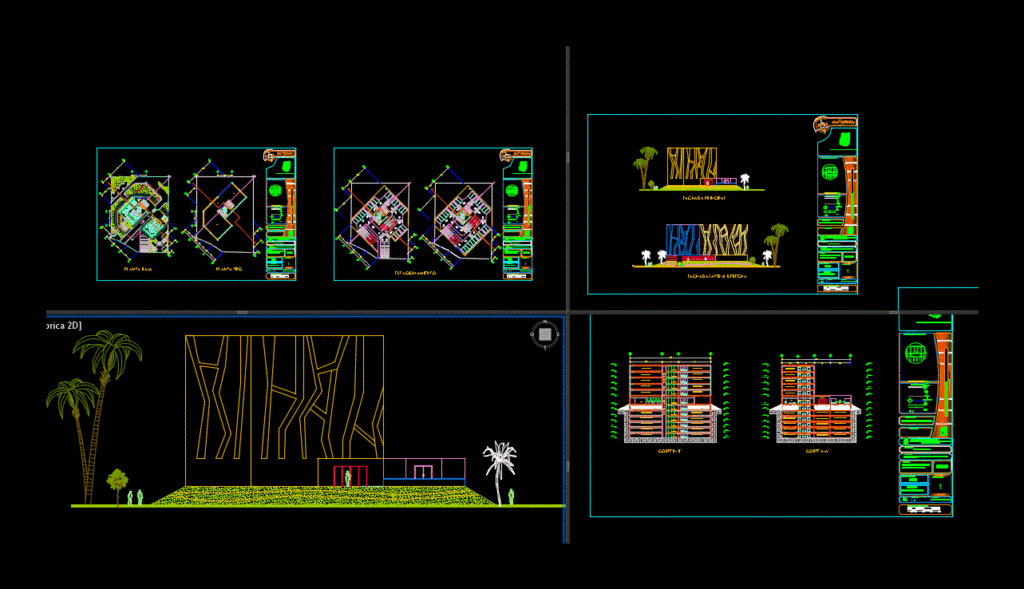

Plant – sections – details – dimensions – equipment

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

i s a, sanit. m, sant. h, kitchen, storage, boxes, waiting room, customer service, cafeteria, waiting lines, boveda, offices, floor type, ground floor, main lobby, scalagram., location sketch., plane., simbology., architectural ., subject., professor., project., location., student., esc., acot., date., section., group., national polytechnic institute., national polytechnic institute, olguin vilchis julio cesar, office building, architectural project, architectural plants, green field, national fortune field, sarlat field, soft wind field, field moluco, san pedrito field, field tasajeras, boca del toro field, field stones, green field, corner field san pedrito. delegation azcapotzalco. colonia san antonio, loading wall, low wall, cutting line, projection line, level, level, vera guzman paulina, low, up, main facade, right side facade, cube elevator, office-free floor, first level parking, parking second level, third level parking, fourth level parking, fifth level parking, men’s restrooms, women’s restrooms, bank, main hall, b-b ‘cut, aa cut

Raw text data extracted from CAD file:

\A1;28.92 \A1;10.15 E S I A \A1;6.0011 \A1;4.8664 \A1;16.2000 \A1;32.1414 \A1;11.3966 \A1;16.1414 \A1;16.2000 \A1;8.0000 \A1;24.0000 6.48 1.85 6.48 1.85 5.55 1.85 7.4 1.85 SANIT. M SANT. H COCINA ALMACEN \W2.30248; CAJEROS \W0.64550; AUTOMÁTICOS \W2.21738; MODULO \W2.21738; DE \W2.21738; INFORMACIÓN CAJAS SALA DE ESPERA SERVICIO AL CLIENTE SALA DE ESPERA CAFETERIA FILAS DE ESPERA BOVEDA SH SM SM SH E \W2.44222; ACCESO AL \W2.44222; ESTACIONAMIENTO \W2.42601; ACCESO \W0.37060; PRINCIPAL SALA DE ESPERA SM SH OFICINAS OFICINAS OFICINAS PLANTA TIPO PLANTA BAJA 5 <> \A1;16.00 \A1;8.00 \A1;8.00 \A1;11.31 \A1;11.31 \A1;32.00 \A1;10.00 \A1;8.00 \A1;8.00 1 2 3 4 6 5 A \A1;8.00 \A1;34.00 C D E F G B \A1;8.00 \A1;8.00 \A1;16.00 \A1;11.31 \A1;11.31 \A1;4.00 \A1;8.00 \A1;6.48 \A1;10.00 \A1;32.00 1 2 3 4 6 5 A \A1;8.00 \A1;34.00 C D E F G 7 8 9 10 \A1;8.00 \A1;8.00 B VESTÍBULO PRINCIPAL SANIT. M SANT. H COCINA ALMACEN \W2.30248; CAJEROS \W0.64550; AUTOMÁTICOS \W2.21738; MODULO \W2.21738; DE \W2.21738; INFORMACIÓN CAJAS SALA DE ESPERA SERVICIO AL CLIENTE SALA DE ESPERA CAFETERIA FILAS DE ESPERA BOVEDA SH SM SM SH E \W2.44222; ACCESO AL \W2.44222; ESTACIONAMIENTO \W2.42601; ACCESO \W0.37060; PRINCIPAL PLANTA BAJA \A1;8.00 \A1;8.00 \A1;16.00 \A1;11.31 \A1;11.31 \A1;4.00 \A1;8.00 \A1;6.48 \A1;10.00 \A1;8.00 \A1;8.00 \A1;32.00 \A1;18.48 1 2 3 4 6 5 A \A1;8.00 \A1;34.00 C D E F G B 7 8 9 10 VESTÍBULO PRINCIPAL 5 5 SALA DE ESPERA SM SH OFICINAS OFICINAS OFICINAS PLANTA TIPO \A1;8.00 \A1;8.00 \A1;16.00 \A1;11.31 \A1;11.31 \A1;4.00 \A1;8.00 \A1;6.48 \A1;10.00 \A1;32.00 \A1;18.48 1 2 3 4 6 5 A \A1;8.00 \A1;34.00 C D E F G 7 8 9 10 \A1;8.00 \A1;8.00 B 5 5 5 5 5 5 5 E S C A L A G R A F I C A . CROQUIS DE LOCALIZACION. P L A N O . S I M B O L O G I A . A R Q U I T E C T O N I C O . ASIGNATURA. PROFESOR. PROYECTO. UBICACIÓN. ALUMNO. E S C . A C O T . F E C H A . m S E C C I O N . G R U P O . INSTITUTO POLITECNICO NACIONAL. \W7.75176; ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA. \W8.48562; UNIDAD TECAMACHALCO. INSTITUTO POLITECNICO NACIONAL 5AM4 1 13 SEPTIEMBRE DE 2012 OLGUIN VILCHIS JULIO CÉSAR EDIFICIO DE OFICINAS PROYECTO ARQUITECTONICO 1:175 PLANTAS ARQUITECTÓNICAS CAMPO VERDE CAMPO FORTUNA NACIONAL CAMPO SARLAT CAMPO VIENTO SUAVE CAMPO MOLUCO CAMPO VIENTO SUAVE CAMPO SAN PEDRITO CAMPO SAN PEDRITO CAMPO TASAJERAS CAMPO BOCA DEL TORO CAMPO PIEDRAS 0.50 1.00 2.00 3.00 4.00 CAMPO VERDE, ESQUINA CAMPO SAN PEDRITO. DELEGACION AZCAPOTZALCO. COLONIA SAN ANTONIO 1 5 1.85 N 2.67 MURO DE CARGA MURO BAJO LINEA DE CORTE LINEA DE PROYECCION \W0.42082; \W0.42082; EJE COTA NIVEL ARQ-01 \A1;4.00 \A1;8.00 \A1;6.48 7 8 9 10 SALA DE ESPERA SM SH OFICINAS OFICINAS OFICINAS PLANTA TIPO \A1;8.00 \A1;8.00 \A1;16.00 \A1;11.31 \A1;11.31 \A1;4.00 \A1;8.00 \A1;6.48 \A1;10.00 1 2 4 6 5 A \A1;8.00 \A1;34.00 C D E F G 7 8 9 10 \A1;8.00 \A1;8.00 B 3 SANIT. M SANT. H COCINA ALMACEN \W2.30248; CAJEROS \W0.64550; AUTOMÁTICOS \W2.21738; MODULO \W2.21738; DE \W2.21738; INFORMACIÓN CAJAS SALA DE ESPERA SERVICIO AL CLIENTE SALA DE ESPERA CAFETERIA FILAS DE ESPERA BOVEDA SH SM SM SH E \W2.44222; ACCESO AL \W2.44222; ESTACIONAMIENTO \W2.42601; ACCESO \W0.37060; PRINCIPAL PLANTA BAJA \A1;11.31 \A1;11.31 \A1;10.00 \A1;8.00 \A1;8.00 6 5 A \A1;8.00 C D E F G B VESTÍBULO PRINCIPAL \A1;4.00 \A1;8.00 \A1;6.48 7 8 9 10 \A1;8.00 \A1;8.00 1 2 4 3 \A1;16.00 VERA GUZMAN PAULINA E S C A L A G R A F I C A . CROQUIS DE LOCALIZACION. P L A N O . S I M B O L O G I A . A R Q U I T E C T O N I C O . ASIGNATURA. PROFESOR. PROYECTO. UBICACIÓN. ALUMNO. E S C . A C O T . F E C H A . m S E C C I O N . G R U P O . INSTITUTO POLITECNICO NACIONAL. \W7.75176; ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA. \W8.48562; UNIDAD TECAMACHALCO. INSTITUTO POLITECNICO NACIONAL 5AM4 1 13 SEPTIEMBRE DE 2012 OLGUIN VILCHIS JULIO CÉSAR EDIFICIO DE OFICINAS PROYECTO ARQUITECTONICO 1:175 PLANTAS ARQUITECTÓNICAS CAMPO VERDE CAMPO FORTUNA NACIONAL CAMPO SARLAT CAMPO VIENTO SUAVE CAMPO MOLUCO CAMPO VIENTO SUAVE CAMPO SAN PEDRITO CAMPO SAN PEDRITO CAMPO TASAJERAS CAMPO BOCA DEL TORO CAMPO PIEDRAS 0.50 1.00 2.00 3.00 4.00 CAMPO VERDE, ESQUINA CAMPO SAN PEDRITO. DELEGACION AZCAPOTZALCO. COLONIA SAN ANTONIO 1 5 1.85 N 2.67 MURO DE CARGA MURO BAJO LINEA DE CORTE LINEA DE PROYECCION \W0.42082; \W0.42082; EJE COTA NIVEL ARQ-01 VERA GUZMAN PAULINA SALA DE ESPERA SM SH BAJA SALA DE ESPERA SM SH BAJA SUBE \A1;16.00 \A1;10.00 \A1;8.00 1' 2 3 4 \A1;8.00 \A1;34.00 C D E F G \A1;10.00 \A1;8.00 \A1;8.00 \A1;34.00 C E F G \A1;16.00 \A1;8.00 \A1;4.00 \A1;8.00 \A1;6.48 7 8 9 10 \A1;16.00 1' 2 3 4 \A1;8.00 \A1;16.00 \A1;4.00 \A1;8.00 \A1;6.48 7 8 9 10 \W1.06869; ESTACIONAMIENTO SANIT. M SANT. H COCINA ALMACEN \W2.30248; CAJEROS \W0.64550; AUTOMÁTICOS \W2.21738; MODULO \W2.21738; DE \W2.21738; INFORMACIÓN CAJAS SALA DE ESPERA SERVICIO AL CLIENTE SALA DE ESPERA CAFETERIA FILAS DE ESPERA BOVEDA SH SM SM SH E \W2.44222; ACCESO AL \W2.44222; ESTACIONAMIENTO \W2.42601; ACCESO \W0.37060; PRINCIPAL \A1;8.00 \A1;8.00 \A1;16.00 \A1;11.31 \A1;11.31 \A1;10.00 \A1;8.00 \A1;8.00 \A1;32.00 1 2 3 4 6 5 A \A1;8.00 \A1;34.00 C D E F G B VESTÍBULO PRINCIPAL \A1;4.00 \A1;8.00 \A1;6.48 7 8 9 10 E S C A L A G R A F I C A . CROQUIS DE LOCALIZACION. P L A N O . S I M B O L O G I A . A R Q U I T E C T O N I C O . ASIGNATURA. PROFESOR. PROYECTO. UBICACIÓN. ALUMNO. E S C . A C O T . F E C H A . m S E C C I O N . G R U P O . INSTITUTO POLITECNICO NACIONAL. \W7.75176; ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA. \W8.48562; UNIDAD TECAMACHALCO. INSTITUTO POLITECNICO NACIONAL 5AM4 1 13 SEPTIEMBRE DE 2012 OLGUIN VILCHIS JULIO CÉSAR EDIFICIO DE OFICINAS PROYECTO ARQUITECTONICO 1:150 PLANTAS ARQUITECTÓNICAS CAMPO VERDE CAMPO FORTUNA NACIONAL CAMPO SARLAT CAMPO VIENTO SUAVE CAMPO MOLUCO CAMPO VIENTO SUAVE CAMPO SAN PEDRITO CAMPO SAN PEDRITO CAMPO TASAJERAS CAMPO BOCA DEL TORO CAMPO PIEDRAS 0.50 1.00 2.00 3.00 4.00 CAMPO VERDE, ESQUINA CAMPO SAN PEDRITO. DELEGACION AZCAPOTZALCO. COLONIA SAN ANTONIO 1 5 1.85 N 2.67 MURO DE CARGA MURO BAJO LINEA DE CORTE \W0.30085; LINEA \W0.30085; DE \W0.30085; PROYECCION \W0.49096; \W0.49096; EJE COTA NIVEL ARQ-01 VERA GUZMAN PAULINA FACHADA PRINCIPAL FACHADA LATERAL DERECHA \A1;8.00 \A1;16.00 \A1;40.00 1' 2 3 4 \A1;16.00 C U B O D E E L E V A D O R PLANTA LIBRE DE OFICINAS PLANTA LIBRE DE OFICINAS PLANTA LIBRE DE OFICINAS PLANTA LIBRE DE OFICINAS PLANTA LIBRE DE OFICINAS PLANTA LIBRE DE OFICINAS PLANTA LIBRE DE OFICINAS PLANTA LIBRE DE OFICINAS PLANTA LIBRE DE OFICINAS PLANTA LIBRE DE OFICINAS \W1.09304; BOVEDA \W0.49780; CAJAS SALA DE ESPERA SALA DE ESPERA SALA DE ESPERA SALA DE ESPERA SALA DE ESPERA SALA DE ESPERA SALA DE ESPERA SALA DE ESPERA SALA DE ESPERA SALA DE ESPERA SALA DE ESPERA SALA DE ESPERA ESTACIONAMIENTO PRIMER NIVEL ESTACIONAMIENTO PRIMER NIVEL ESTACIONAMIENTO SEGUNDO NIVEL ESTACIONAMIENTO TERCER NIVEL ESTACIONAMIENTO CUARTO NIVEL ESTACIONAMIENTO QUINTO NIVEL ESTACIONAMIENTO SEGUNDO NIVEL ESTACIONAMIENTO TERCER NIVEL ESTACIONAMIENTO CUARTO NIVEL ESTACIONAMIENTO QUINTO NIVEL NPT 0.00 NPT + 2.80 NPT + 7.30 NPT + 10.30 NPT + 13.30 NPT + 16.30 NPT + 19.30 NPT + 22.30 NPT -2.80 NPT -5.80 NPT -8.40 NPT -11.20 NPT -14.00 NPT 0.00 NPT + 2.35 NPT + 6.85 NPT + 9.85 NPT + 12.85 NPT + 15.85 NPT + 18.85 NPT + 21.85 NPT -3.25 NPT -6.05 NPT -8.85 NPT -11.65 NPT -14.00 SANIT. M SANT. H COCINA ALMACEN VESTÍBULO PRINCIPAL \W2.30248; CAJEROS \W0.64550; AUTOMÁTICOS \W2.21738; MODULO \W2.21738; DE \W2.21738; INFORMACIÓN CAJAS SALA DE ESPERA SERVICIO AL CLIENTE SALA DE ESPERA CAFETERIA FILAS DE ESPERA BOVEDA SH SM SM SH PLANTA LIBRE DE OFICINAS SANITARIOS HOMBRES SANITARIOS MUJERES PLANTA LIBRE DE OFICINAS SANITARIOS HOMBRES SANITARIOS MUJERES PLANTA LIBRE DE OFICINAS SANITARIOS HOMBRES SANITARIOS MUJERES PLANTA LIBRE DE OFICINAS SANITARIOS HOMBRES SANITARIOS MUJERES PLANTA LIBRE DE OFICINAS SANITARIOS HOMBRES SANITARIOS MUJERES SANITARIOS HOMBRES SANITARIOS MUJERES SANITARIOS HOMBRES SANITARIOS MUJERES SANITARIOS HOMBRES SANITARIOS MUJERES SANITARIOS HOMBRES SANITARIOS MUJERES SANITARIOS HOMBRES SANITARIOS MUJERES SANITARIOS HOMBRES SANITARIOS MUJERES SANITARIOS HOMBRES SANITARIOS MUJERES NPT 0.00 NPT + 2.80 NPT + 7.30 NPT + 10.30 NPT + 13.30 NPT + 16.30 NPT + 19.30 NPT + 22.30 NPT -2.80 NPT -5.80 NPT -8.40 NPT -11.20 NPT -14.00 NPT 0.00 NPT + 2.35 NPT + 6.85 NPT + 9.85 NPT + 12.85 NPT + 15.85 NPT + 18.85 NPT + 21.85 NPT -3.25 NPT -6.05 NPT -8.85 NPT -11.65 NPT -14.00 E G F C D \A1;34.00 \A1;10.00 \A1;8.00 \A1;8.00 \A1;8.00 BANCO VESTIBULO PRINCIPAL CAFETERIA ESTACIONAMIENTO PRIMER NIVEL ESTACIONAMIENTO PRIMER NIVEL ESTACIONAMIENTO PRIMER NIVEL ESTACIONAMIENTO SEGUNDO NIVEL ESTACIONAMIENTO TERCER NIVEL ESTACIONAMIENTO CUARTO NIVEL ESTACIONAMIENTO QUINTO NIVEL ESTACIONAMIENTO SEGUNDO NIVEL ESTACIONAMIENTO TERCER NIVEL ESTACIONAMIENTO CUARTO NIVEL ESTACIONAMIENTO QUINTO NIVEL ESTACIONAMIENTO SEGUNDO NIVEL ESTACIONAMIENTO TERCER NIVEL ESTACIONAMIENTO CUARTO NIVEL ESTACIONAMIENTO QUINTO NIVEL E S C A L A G R A F I C A . CROQUIS DE LOCALIZACION. P L A N O . S I M B O L O G I A . A R Q U I T E C T O N I C O . ASIGNATURA. PROFESOR. PROYECTO. UBICACIÓN. ALUMNO. E S C . A C O T . F E C H A . m S E C C I O N . G R U P O . INSTITUTO POLITECNICO NACIONAL. \W7.75176; ESCUELA SUPERIOR DE INGENIERIA Y ARQUITECTURA. \W8.48562; UNIDAD TECAMACHALCO. INSTITUTO POLITECNICO NACIONAL 5AM4 1 13 SEPTIEMBRE DE 2012 OLGUIN VILCHIS JULIO CÉSAR EDIFICIO DE OFICINAS PROYECTO ARQUITECTONICO 1:175 PLANTAS ARQUITECTÓNICAS CAMPO VERDE CAMPO FORTUNA NACIONAL CAMPO SARLAT CAMPO VIENTO SUAVE CAMPO MOLUCO CAMPO VIENTO SUAVE CAMPO SAN PEDRITO CAMPO SAN PEDRITO CAMPO TASAJERAS CAMPO BOCA DEL TORO CAMPO PIEDRAS 0.50 1.00 2.00 3.00 4.00 CAMPO VERDE, ESQUINA CAMPO SAN PEDRITO. DELEGACION AZCAPOTZALCO. COLONIA SAN ANTONIO 1 5 1.85 N 2.67 MURO DE CARGA MURO BAJO LINEA DE CORTE LINEA DE PROYECCION \W0.36822; \W0.36822; EJE COTA NIVEL ARQ-01 VERA GUZMAN PAULINA \W8.73916; A \W8.48271; A' \W8.70565; B \W8.35127; B' \W8.73916; A \W8.48271; A' \W8.70565; B \W8.35127; B' \W8.73916; A \W8.48271; A' \W8.70565; B \W8.35127; B' \W8.73916; A \W8.48271; A' \W8.70565; B \W8.35127; B' CORTE B- B' CORTE A-A'

Language	Spanish
Drawing Type	Full Project
Category	Office
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Elevator, Parking
Tags	autocad, banco, bank, bureau, buro, bürogebäude, business center, centre d'affaires, centro de negócios, details, dimensions, DWG, equipment, escritório, full, immeuble de bureaux, la banque, office, office building, office mobilibiario, offices, plant, prédio de escritórios, Project, sections
