Project Restaurant DWG Full Project for AutoCAD

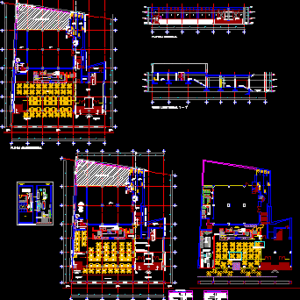

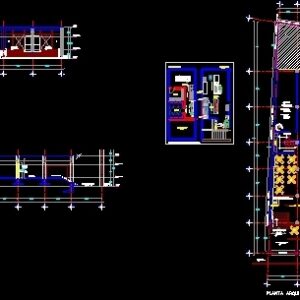

Plant, Cuts and restaurant facades project

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

reception, assembly with strainer, san-son, steel, refrigerated base, true, spbb, meter, commercial equipment, one section heater, omitted, miss blend, omitted., convection oven gas electronic panel., hcx-plus ii, new generation line, gas salamander with infrared rays., infrared commercial line, pendant, commercial crater line, commercial fryer, speed fry, commercial line, hodges, shelf, amana, microwave convection express, proy. arc, vestibule, main, access, elevator, meter area, up, commercial, local, bathrooms, d u c t o s, area not considered in survey, p. high, measure, adjoining: private property, access pric, stool, local copies, architectural floor, main facade, longitudinal cut and – and ‘, height plafon, wooden formwork height, height concrete lock, lockers, box, jersey, refri supplier , showcase, cafeteria, drinks, desserts and salads, wall that blocks the view of drinks and frapes, refrigerators area under cover, building, kitchen, portico of access, jarceria, production, warehouse, tapanco in kitchen area, employees and office, cooking, laundry area, lavaloza to place under the work table, fat drainer, kitchen solution, do not access on this side, since it requires remodeling, which involves more investment, replace sliding door, use only in case of emergency, external transit, access to bathrooms, pb cooking, preparation, production, p.a. storage, washing, ample sales floor, respects the sculptural mural, hostess, cafeteria and suppliers are maintained as proposed, dressing rooms, table of areas, floor of sale int., floor of sale ext., subtotal, source of sodas, area total, local area, barbeque, very narrow, circulation to kitchen, very long, impact, customer service, kitchen distribution first proposal, proposal xalapa, is wide staircase

Raw text data extracted from CAD file:

A \A1;39.36 \A1;5.10 \A1;4.50 \A1;4.50 \A1;4.50 \A1;6.00 \A1;6.00 \A1;8.21 \A1;36.08 \A1;5.10 \A1;4.50 \A1;4.50 \A1;4.50 \A1;6.00 \A1;6.00 \A1;3.66 \A1;4.90 \A1;4.90 \A1;4.90 \A1;4.90 \A1;4.90 \A1;29.87 \A1;4.86 \A1;4.23 \A1;26.43 \A1;8.00 \A1;17.24 \A1;4.57 \A1;4.90 \A1;4.90 \A1;4.90 \A1;4.90 \A1;4.90 \A1;3.01 \A1;28.09 \A1;4.90 \A1;4.90 \A1;4.90 \A1;4.90 \A1;4.90 \A1;29.87 \A1;4.86 N+0.15 RECEPCION \A1;5.10 \A1;4.50 \A1;4.50 \A1;4.50 \A1;6.00 \A1;6.00 \A1;5.27 \A1;36.24 \A1;5.22 \A1;1.47 \A1;2.15 \A1;1.60 \A1;5.22 \A1;1.47 \A1;2.15 \A1;1.60 \A1;5.97 \A1;1.37 \A1;2.15 \A1;1.60 \A1;0.85 \A1;5.97 \A1;1.37 \A1;2.15 \A1;1.60 \A1;0.85 \A1;2.58 \A1;2.93 \A1;3.23 \A1;4.61 \A1;0.60 ENSAMBLE CON COLADERA SCHPR-120 SAN-SON ACERO N/A BASE REFRIGERADA TSSU-48-12 1/3 HP, 8.0 Amp, TRUE ACERO SAN-SON N/A N/A SPBB METRO METRO \A1;4.57 \A1;4.90 \A1;5.10 \A1;5.10 \A1;4.90 \A1;17.24 \A1;4.90 \A1;4.90 \A1;4.90 \A1;4.90 \A1;3.01 \A1;28.09 \A1;39.36 \A1;4.50 \A1;4.50 \A1;4.50 \A1;6.00 \A1;6.00 \A1;8.21 \A1;36.08 \A1;4.50 \A1;4.50 \A1;4.50 \A1;6.00 \A1;6.00 \A1;3.66 \A1;4.90 \A1;4.90 \A1;4.90 \A1;4.90 \A1;29.87 \A1;4.86 \A1;4.23 \A1;26.43 \A1;8.00 N/A GAS DE 1¼" Ø A 0.40 M. DE ALTO SOBRE N.P.T. 120,000 BTU/H. CON LLAVE DE PASO PARA FOGON DE UNA SECCION 1-S. EQUIPO COMERCIAL SAN-SON 1-S 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. FOGON DE UNA SECCION. PARRILLA EQUIPADA CON 4 QUEMADORES. N/A GAS DE 3/4'' Ø A 0.40 M. DE ALTO SOBRE N.P.T. 104,000 BTU/H. CON LLAVE DE PASO PARA PARRILLA EQUIPADA CON 4 QUEMADORES S4. EQUIPO COMERCIAL SAN-SON S4 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. OMITIDO MISS BLEND SAN-SON EQUIPO COMERCIAL OMITIDO. 127 VCA/60Hz MOTOR (1-1/2 H.P.) (20 A.) (2,20 KW). PARA LICUADORA INDUSTRIAL CAPACIDAD PARA 12 Lt. LICUADORA INDUSTRIAL CON VASO Y TAPA EN ACERO INOX. CAPACIDAD PARA 12 Lt,MOTOR DE (1-1/2 H.P.). SMT1TSE-290 ACERO SAN-SON (AC-1/2"0.40),(AF-1/2"0.40),(D-2"0.35) N/A 6 Oz/Pin² ALTO CONSUMO BAJA PRESIÒN. HORNO DE CONVECCIÒN A GAS PANEL ELECTRÒNICO. HCX-PLUS II SAN-SON LINEA NUEVA GENERACIÒN GAS DE 3/4" Ø A 0.60 M. DE ALTO SOBRE N.P.T. 36,000 BTU/H. CON LLAVE DE PASO PARA HORNO DE CONVECCIÒN A GAS HCX-PLUS II. SUMINISTRO 127 VCA (1/4 H.P.) (5.4 A) SALAMANDRA A GAS CON RAYOS INFRAROJOS. N/A GAS DE 3/4'' Ø A 1.50 M. DE ALTO SOBRE N.P.T. 35,700 BTU/H. CON LLAVE DE PASO PARA SALAMANDRA A GAS CON RAYOS INFRAROJOS COLGANTE. LINEA COMERCIAL INFRAROJOS SAN-SON COLGANTE 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. PLANCHA FREIDORA TIPO AMERICANO CON PLACA DE 5/8". N/A GAS DE 3/4'' Ø A 0.40 M. DE ALTO SOBRE N.P.T. 94,500 BTU/H. CON LLAVE DE PASO PARA PLANCHA FREIDORA TIPO AMERICANO CRATER-36. LINEA CRATER COMERCIAL SAN-SON CRATER-36" 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. N/A GAS DE 3/4" Ø A 0.10 M. DE ALTO SOBRE N.P.T. 110,000 BTU/H. CON LLAVE DE PASO PARA FREIDOR INDUSTRIAL A GAS SPEED FRY. FREIDOR COMERCIAL SAN-SON SPEED FRY 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. FREIDOR INDUSTRIAL A GAS CAPACIDAD DE PRODUCCIÒN 30 Kg/H,CAPACIDAD TINA 17 A 22 Lt. OMITIDO. TG-95 SAN-SON LINEA COMERCIAL (ENTRADA COPLE 3-3/8" C.I.) (SALIDA NIPLE 3-1/2" C.E.). N/A TRAMPA RECEPTORA DE GRASAS CON CAPACIDAD DE RETENCIÒN 22 Kg. METRO METRO SBGO-250 ACERO SAN-SON N/A N/A \A1;1.670 \A1;1.455 \A1;1.064 \fArial Black|b0|i0|c0|p0;D LIGHT 90Q ENSAMBLE CON COLADERA N/A SCHPR-60 SAN-SON ACERO SAN-SON ACERO SCC-260A N/A (CS. 247 m. 127 V. 200 W.) --336 457X914 (18X36) HODGES ANAQUEL 110V, 15 amp, 1500 watts AMANA RCS10 HORNO DE MICRONDAS CONVECTION EXPRESS N/A N/A ACERO SAN-SON SCCV-90 SAO-120 SAN-SON ACERO N/A N/A ACERO SAN-SON N/A N/A SPBB ACERO SAN-SON N/A N/A SPBB N/A N/A ACERO SAN-SON SCCV-90 PROY. DE ARCO PROY. DE ARCO PROY. DE ARCO PROY. DE ARCO PROY. DE ARCO PROY. DE ARCO 1 2 3 4 5 6 7 1 2 3 4 5 6 7 H G F E C B A D 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 VESTIBULO npt. ±0.00 PRINCIPAL npt. -1.32 ACCESO ELEVADOR AREA MEDIDORES npt. ±0.00 1 SUBE SUBE SUBE 11 10 13 12 15 14 17 16 19 18 21 20 SUBE LOCAL COMERCIAL npt. ±0.00 10 11 12 13 14 15 16 16 17 18 19 20 SUBE LOCAL npt. +2.15 SUBE SUBE 22 23 24 25 26 27 28 29 30 31 22 21 21 23 24 25 26 27 28 29 30 33 31 32 LOCAL npt. +2.15 BAÑOS npt. +2.15 BAÑOS npt. +2.15 VESTIBULO npt. +2.15 D U C T O S A H G F E C B D AREA NO CONSIDERADA EN LEVANTAMIENTO P. ALTA NO MEDIDA C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A PROTICO DE ACCESO npt. - 1.60 PROTICO DE ACCESO npt. - 1.47 BANQUETA npt. - 1.47 BANQUETA npt. - 1.32 BANQUETA npt. - 1.47 C O L I N D A N C I A : P R O P I E D A D P R I V A D A 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 5 6 7 5 5 5 5 5 5 5 N±0.00 LOCAL COMERCIAL N -1.47 BANQUETA N +3.75 2o. PISO N±0.00 LOCAL COMERCIAL N -1.47 BANQUETA N +3.75 2o. PISO 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 2 3 4 5 7 6 8 9 10 1 2 3 4 5 F F F F F F F F F F VESTIBULO npt. ±0.00 VESTIBULO npt. ±0.00 F F y' y VESTIBULO npt. ±0.00 H G F E C B D 5 5 5 5 5 5 5 5 A N±0.00 LOCAL COMERCIAL N+2.15 LOCAL COMERCIAL N+2.15 LOCAL COMERCIAL N+2.15 LOCAL COMERCIAL N -1.32 BANQUETA N±0.00 LOCAL COMERCIAL N+2.15 LOCAL COMERCIAL N -1.32 BANQUETA BANQUETA npt. - 1.32 BANQUETA npt. - 1.47 BANQUETA npt. - 1.32 1 2 3 4 5 6 7 8 9 PROTICO DE ACCESO npt. - 1.47 10 11 12 13 14 15 16 17 18 19 20 21 N +3.75 2o. PISO BAÑOS npt. +2.15 VESTIBULO npt. +2.15 N +3.75 2o. PISO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 LOCAL COPIAS PLANTA ARQUITECTÓNICA FACHADA PRINCIPAL CORTE LONGITUDINAL Y - Y' 5 5 altura plafon altura encofrado madera 5 altura trabe concreto 5 5 20 21 22 23 24 25 26 27 28 29 30 31 32 33 ACERO SAN-SON N/A N/A SPBB ENSAMBLE CON COLADERA SCHPR-120 SAN-SON ACERO N/A LOCKERS ACERO SAN-SON N/A N/A SPBB ACERO SAN-SON N/A N/A SPBB ACERO SAN-SON N/A N/A SPBB CAJA JERCERIA REFRI PROVEEDOR BASE REFRIGERADA TSSU-48-12 1/3 HP, 8.0 Amp, TRUE VITRINA VITRINA CAFETERIA BEBIDAS POSTRES Y ENSALADAS MURO QUE BLOQUERA LA VISTA DE LAS BEBIDAS Y FRAPES AREA DE REFRIGERADORES BAJO CUBIERTA PROY. DE ARCO PROY. DE ARCO PROY. DE ARCO PROY. DE ARCO PROY. DE ARCO PROY. DE ARCO 1 2 3 4 5 6 7 1 2 3 4 5 6 7 H G F E C B A D 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 LOCAL COPIAS 10 11 12 13 14 15 16 17 18 19 20 21 VESTIBULO npt. ±0.00 EDIFICIO npt. -1.32 ACCESO ELEVADOR AREA MEDIDORES npt. ±0.00 1 SUBE SUBE SUBE 11 10 13 12 15 14 17 16 19 18 21 20 SUBE LOCAL COMERCIAL npt. ±0.00 10 11 12 13 14 15 16 16 17 18 19 20 SUBE COCINA npt. +2.15 SUBE SUBE 22 23 24 25 26 27 28 29 30 31 22 21 21 23 24 25 26 27 28 29 30 33 31 32 LOCAL npt. +2.15 BAÑOS npt. +2.15 BAÑOS npt. +2.15 VESTIBULO npt. +2.15 D U C T O S A H G F E C B D AREA NO CONSIDERADA EN LEVANTAMIENTO P. ALTA NO MEDIDA C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A C O L I N D A N C I A : P R O P I E D A D P R I V A D A POrTICO DE ACCESO npt. - 1.60 PROTICO DE ACCESO npt. - 1.32 BANQUETA npt. - 1.47 BANQUETA npt. - 1.32 BANQUETA npt. - 1.47 C O L I N D A N C I A : P R O P I E D A D P R I V A D A 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2 3 4 5 7 6 8 9 10 y' y PLANTA ARQUITECTÓNICA 20 21 22 23 24 25 26 27 28 29 30 31 32 33 ACERO SAN-SON N/A N/A SPBB ENSAMBLE CON COLADERA SCHPR-120 SAN-SON ACERO N/A LOCKERS ACERO SAN-SON N/A N/A SPBB ACERO SAN-SON N/A N/A SPBB ACERO SAN-SON N/A N/A SPBB JARCERIA REFRI PROVEEDOR BASE REFRIGERADA TSSU-48-12 1/3 HP, 8.0 Amp, TRUE VITRINA CAFETERIA BEBIDAS POSTRES Y ENSALADAS AREA DE REFRIGERADORES BAJO CUBIERTA PRODUCCION ACERO SAN-SON N/A N/A SPBB N/A GAS DE 1¼" Ø A 0.40 M. DE ALTO SOBRE N.P.T. 120,000 BTU/H. CON LLAVE DE PASO PARA FOGON DE UNA SECCION 1-S. EQUIPO COMERCIAL SAN-SON 1-S 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. FOGON DE UNA SECCION. PARRILLA EQUIPADA CON 4 QUEMADORES. N/A GAS DE 3/4'' Ø A 0.40 M. DE ALTO SOBRE N.P.T. 104,000 BTU/H. CON LLAVE DE PASO PARA PARRILLA EQUIPADA CON 4 QUEMADORES S4. EQUIPO COMERCIAL SAN-SON S4 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. ENSAMBLE CON COLADERA SCHPR-120 SAN-SON ACERO N/A \fVerdana|b0|i0|c0|p34;PREPARACION OMITIDO MISS BLEND SAN-SON EQUIPO COMERCIAL OMITIDO. 127 VCA/60Hz MOTOR (1-1/2 H.P.) (20 A.) (2,20 KW). PARA LICUADORA INDUSTRIAL CAPACIDAD PARA 12 Lt. LICUADORA INDUSTRIAL CON VASO Y TAPA EN ACERO INOX. CAPACIDAD PARA 12 Lt,MOTOR DE (1-1/2 H.P.). SMT1TSE-290 ACERO SAN-SON (AC-1/2"0.40),(AF-1/2"0.40),(D-2"0.35) N/A 6 Oz/Pin² ALTO CONSUMO BAJA PRESIÒN. HORNO DE CONVECCIÒN A GAS PANEL ELECTRÒNICO. HCX-PLUS II SAN-SON LINEA NUEVA GENERACIÒN GAS DE 3/4" Ø A 0.60 M. DE ALTO SOBRE N.P.T. 36,000 BTU/H. CON LLAVE DE PASO PARA HORNO DE CONVECCIÒN A GAS HCX-PLUS II. SUMINISTRO 127 VCA (1/4 H.P.) (5.4 A) ALMACEN TAPANCO EN AREA DE COCINA \fVerdana|b0|i0|c0|p34;LAVADO DE OLLAS ACERO SAN-SON N/A N/A SPBB SBGO-250 ACERO SAN-SON N/A N/A AREA DE EMPLEADOS Y OFICINA DISTRIBUCION DE COCINA 2 habra un horno mas pequeño que el que se tiene en cuautitlan? 3 refrigeradores y 3 congeladores COCCION AREA DE LAVADO 5 5 SALAMANDRA A GAS CON RAYOS INFRAROJOS. N/A GAS DE 3/4'' Ø A 1.50 M. DE ALTO SOBRE N.P.T. 35,700 BTU/H. CON LLAVE DE PASO PARA SALAMANDRA A GAS CON RAYOS INFRAROJOS COLGANTE. LINEA COMERCIAL INFRAROJOS SAN-SON COLGANTE 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. PLANCHA FREIDORA TIPO AMERICANO CON PLACA DE 5/8". N/A GAS DE 3/4'' Ø A 0.40 M. DE ALTO SOBRE N.P.T. 94,500 BTU/H. CON LLAVE DE PASO PARA PLANCHA FREIDORA TIPO AMERICANO CRATER-36. LINEA CRATER COMERCIAL SAN-SON CRATER-36" 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. PARRILLA EQUIPADA CON 4 QUEMADORES. N/A GAS DE 3/4'' Ø A 0.40 M. DE ALTO SOBRE N.P.T. 104,000 BTU/H. CON LLAVE DE PASO PARA PARRILLA EQUIPADA CON 4 QUEMADORES S4. EQUIPO COMERCIAL SAN-SON S4 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. N/A GAS DE 3/4" Ø A 0.10 M. DE ALTO SOBRE N.P.T. 110,000 BTU/H. CON LLAVE DE PASO PARA FREIDOR INDUSTRIAL A GAS SPEED FRY. FREIDOR COMERCIAL SAN-SON SPEED FRY 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. FREIDOR INDUSTRIAL A GAS CAPACIDAD DE PRODUCCIÒN 30 Kg/H,CAPACIDAD TINA 17 A 22 Lt. OMITIDO. TG-95 SAN-SON LINEA COMERCIAL (ENTRADA COPLE 3-3/8" C.I.) (SALIDA NIPLE 3-1/2" C.E.). N/A TRAMPA RECEPTORA DE GRASAS CON CAPACIDAD DE RETENCIÒN 22 Kg. ACERO SAN-SON N/A N/A SPBB ACERO SAN-SON N/A N/A SPBB 5 mesa con 3 insertos mesa de trabajo con refrigeracion y 1 mesa fria para loncheria lavaloza para colocar abajo de la mesa de trabajo habra una marmita mas pequeña a la de cuautitlan? escurridor de grasa 1 2 3 4 5 6 7 8 9 10 11 12 16 17 18 22 23 24 15 21 14 20 13 19 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 PRINCIPAL npt. -1.47 ACCESO SOLUCION COCINA EN 2 NIVELES NO ACCEDER POR ESTE LADO YA QUE REQUIERE REMODELACIÓN LO CUAL IMPLICA MAYOR INVERSIÓN SUSTITUIR PUERTA POR CORREDIZA UTILIZAR SOLO EN CASO DE EMERGENCIA TRANSITO EXTERNO ACCESO A BAÑOS P.B. COCCION PREPARADO PRODUCCIÓN P.A. ALMACEN LAVADO SE AMPLIA PISO DE VENTA SE RESPETA MURAL ESCULTORICO hostess SE MANTIENE CAFETERIA Y PROVEEDORES COMO PROPONEN CAJA VESTIDORES LOCKERS CUADRO DE AREAS PISO DE VENTA INT. PISO DE VENTA EXT. SUBTOTAL COCINA FUENTE DE SODAS SUBTOTAL AREA TOTAL 109m2 74 m2 183 m2 79 m2 54 m2 133 m2 316 m2 AREA LOCAL 310 m2 24 mesas 20 mesas 44 mesas 44 mesas (*) NO SE ESTA CONSIDERANDO AREA DE BAÑOS --336 457X914 (18X36) HODGES ANAQUEL --336 457X914 (18X36) HODGES ANAQUEL --336 457X914 (18X36) HODGES ANAQUEL --336 457X914 (18X36) HODGES ANAQUEL --336 457X914 (18X36) HODGES ANAQUEL --336 457X914 (18X36) HODGES ANAQUEL ACERO SAN-SON N/A N/A SPBB --336 457X914 (18X36) HODGES ANAQUEL --336 457X914 (18X36) HODGES ANAQUEL --336 457X914 (18X36) HODGES ANAQUEL --336 457X914 (18X36) HODGES ANAQUEL --336 457X914 (18X36) HODGES ANAQUEL --336 457X914 (18X36) HODGES ANAQUEL --336 457X914 (18X36) HODGES ANAQUEL N/A GAS DE 1¼" Ø A 0.40 M. DE ALTO SOBRE N.P.T. 120,000 BTU/H. CON LLAVE DE PASO PARA FOGON DE UNA SECCION 1-S. EQUIPO COMERCIAL SAN-SON 1-S 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. FOGON DE UNA SECCION. PARRILLA EQUIPADA CON 4 QUEMADORES. N/A GAS DE 3/4'' Ø A 0.40 M. DE ALTO SOBRE N.P.T. 104,000 BTU/H. CON LLAVE DE PASO PARA PARRILLA EQUIPADA CON 4 QUEMADORES S4. EQUIPO COMERCIAL SAN-SON S4 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. ENSAMBLE CON COLADERA N/A SCHPR-60 SAN-SON ACERO SAN-SON ACERO SCC-260A N/A (CS. 247 m. 127 V. 200 W.) \W4.66732; RECEPCION DE \W4.66732; PROVEEDORES Y ACCESO DE PERSONAL ENSAMBLE CON COLADERA SCHPR-120 SAN-SON ACERO N/A LOCKERS ACERO SAN-SON N/A N/A SPBB ACERO SAN-SON N/A N/A SPBB ACERO SAN-SON N/A N/A SPBB CAJA JERCERIA SMT1TSE-290 ACERO SAN-SON (AC-1/2"0.40),(AF-1/2"0.40),(D-2"0.35) N/A 6 Oz/Pin² ALTO CONSUMO BAJA PRESIÒN. HORNO DE CONVECCIÒN A GAS PANEL ELECTRÒNICO. HCX-PLUS II SAN-SON LINEA NUEVA GENERACIÒN GAS DE 3/4" Ø A 0.60 M. DE ALTO SOBRE N.P.T. 36,000 BTU/H. CON LLAVE DE PASO PARA HORNO DE CONVECCIÒN A GAS HCX-PLUS II. SUMINISTRO 127 VCA (1/4 H.P.) (5.4 A) SALAMANDRA A GAS CON RAYOS INFRAROJOS. N/A GAS DE 3/4'' Ø A 1.50 M. DE ALTO SOBRE N.P.T. 35,700 BTU/H. CON LLAVE DE PASO PARA SALAMANDRA A GAS CON RAYOS INFRAROJOS COLGANTE. LINEA COMERCIAL INFRAROJOS SAN-SON COLGANTE 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. PLANCHA FREIDORA TIPO AMERICANO CON PLACA DE 5/8". N/A GAS DE 3/4'' Ø A 0.40 M. DE ALTO SOBRE N.P.T. 94,500 BTU/H. CON LLAVE DE PASO PARA PLANCHA FREIDORA TIPO AMERICANO CRATER-36. LINEA CRATER COMERCIAL SAN-SON CRATER-36" 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. PARRILLA EQUIPADA CON 4 QUEMADORES. N/A GAS DE 3/4'' Ø A 0.40 M. DE ALTO SOBRE N.P.T. 104,000 BTU/H. CON LLAVE DE PASO PARA PARRILLA EQUIPADA CON 4 QUEMADORES S4. EQUIPO COMERCIAL SAN-SON S4 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. N/A GAS DE 3/4" Ø A 0.10 M. DE ALTO SOBRE N.P.T. 110,000 BTU/H. CON LLAVE DE PASO PARA FREIDOR INDUSTRIAL A GAS SPEED FRY. FREIDOR COMERCIAL SAN-SON SPEED FRY 9 A 11 OSI ALTO CONSUMO Y BAJA PRESION. FREIDOR INDUSTRIAL A GAS CAPACIDAD DE PRODUCCIÒN 30 Kg/H,CAPACIDAD TINA 17 A 22 Lt. ENSAMBLE CON COLADERA SCHPR-120 SAN-SON ACERO N/A ACERO SAN-SON N/A N/A SPBB SAO-120 SAN-SON ACERO N/A N/A ENSAMBLE CON COLADERA SCHPR-120 SAN-SON ACERO N/A OMITIDO. TG-95 SAN-SON LINEA COMERCIAL (ENTRADA COPLE 3-3/8" C.I.) (SALIDA NIPLE 3-1/2" C.E.). N/A TRAMPA RECEPTORA DE GRASAS CON CAPACIDAD DE RETENCIÒN 22 Kg. SBGO-250 ACERO SAN-SON N/A N/A SAO-120 SAN-SON ACERO N/A N/A ACERO SAN-SON N/A N/A SPBB OMITIDO MISS BLEND SAN-SON EQUIPO COMERCIAL OMITIDO. 127 VCA/60Hz MOTOR (1-1/2 H.P.) (20 A.) (2,20 KW). PARA LICUADORA INDUSTRIAL CAPACIDAD PARA 12 Lt. LICUADORA INDUSTRIAL CON VASO Y TAPA EN ACERO INOX. CAPACIDAD PARA 12 Lt,MOTOR DE (1-1/2 H.P.). PARRILLA REFRI PROVEEDOR BASE REFRIGERADA TSSU-48-12 1/3 HP, 8.0 Amp, TRUE VITRINA VITRINA CAFETERIA BEBIDAS POSTRES Y ENSALADAS MURO QUE BLOQUERA LA VISTA DE LAS BEBIDAS Y FRAPES AREA DE REFRIGERADORES BAJO CUBIERTA CUADRO DE AREAS PISO DE VENTA INT. PISO DE VENTA EXT. SUBTOTAL COCINA FUENTE DE SODAS SUBTOTAL AREA TOTAL 80 m2 91 m2 171 m2 74 m2 57 m2 131 m2 302 m2 AREA LOCAL 310 m2 21*mesas 15 mesas 36 mesas 36 mesas (*) POR VESTIBULOS SE RETIRARIAN 3 MESAS FALTA VESTIBULO DE ACCESO/SALIDA FALTA VESTIBULO DE ACCESO/SALIDA MUY ANGOSTO ACCESO A BAÑOS MUY ANGOSTO CIRCULACIÓN A COCINA MUY LARGA, REPERCUTE ATENCION A CLIENTE (**) NO SE ESTA CONSIDERANDO AREA DE BAÑOS DISTRIBUCION DE COCINA PRIMER PROPUESTA PROPUESTA XALAPA SE AMPLIA ESCALERA

Language	Spanish
Drawing Type	Full Project
Category	House
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel, Wood, Other, N/A
Measurement Units	Metric
Footprint Area
Building Features	Elevator
Tags	aire de restauration, autocad, cuts, dining, dining hall, Dining room, DWG, esszimmer, facades, food court, full, lounge, plant, praça de alimentação, Project, Restaurant, restaurante, sala de jantar, salle à manger, salon, speisesaal
