Pump Room – DWG Detail for AutoCAD

Pump Room – DWG Detail for AutoCAD

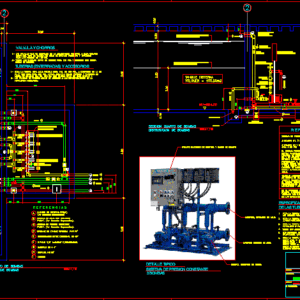

Pump Room – Details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

constant pressure system consisting of: pumps in stand of psi pumps in stand of hp psi. the system works as follows: the pump will be running when there is greater demand for flow will enter into operation the pump will be shut down as there will be more demand will enter to operate as support the pump will be running at the same time while the lower demand exists the pump will leave of working will only be working the pump to exist less demand of flow will be turned off the pump will only be running the pump then the cycle will be repeated. place accessories protections as well should be counted filler pannels full stop storage for lack of water tank tank control panel for the operation of the system to include pressure gauge pressure gauge. in the present plan the distribution of the data must be verified with the distributors of the different pumping systems., pump room plant, water level, scale, registry, waterproofing for, white elastomeric polyurethane system, for drinking water reservoirs, for cleaning, Deposit, pending, ventilation pipe, pvc, sieve to cover tube mouth, ventilation pipe, pvc, registry, all checks will be from brass to psi. jets with thread, the valves that are placed in the main feed each service, shall be of the type of valves tested, valve squirting, for a psi pressure., they shall be of bronze., pressure gauge, pressure switches, pvc, pvc, pvc, box type, water holder, box of, sewer system, pressure gauge, pressure switches, Union, universal, valve, close quick, valve, check, valve, close quick, Union, universal, cleaning pipe, low level of slab, Electric board, pump control, pvc, pvc, foot valve, filling tank tank, well pump stop electrode, filling tank tank, well pump starter electrode, gravity water system elevation, constant pressure lifting system, tank filling elevation, drainage tank pvc tank, communication between hg, manifold hg, jet, pipe fittings, all the piping for drinking water will be pvc. except that it will be for standard astm thick jacket of aluminum foil lime sealed with only in level basement pressure tests will be according to the specifications of the hydraulic installation., concrete support, distribution of pumps, fourth pump section, scale, distribution of pumps, tank tank, volume, carcamo, all exposed piping should be painted like this: blue color hydropneumatic system red color gravitational system green color water connection from mechanical pit silver color tank tank with arrows indicating the flow direction., all pipe with larger diameters shall carry victaulic flanges., all exposed pipeline cedula must comply with astm standards, of the exposed pipes, the brackets will be cleavis hanger type galvanized unistrut, all the accessories used will be hg. standard., all the tubing c

Raw text data extracted from CAD file:

\A1;12.85 \A1;0.25 \A1;11.55 \A1;0.15 \A1;0.90 \A1;0.25 \A1;0.250 \A1;4.875 \A1;0.250 \A1;4.875 \A1;0.250 \A1;0.15 \A1;0.20 \A1;0.50 \A1;3.30 \A1;4.40 \A1;0.10 \A1;4.00 \A1;0.30 \A1;10.500 \A1;0.90 \A1;0.90 \A1;0.20 \A1;0.30 \A1;0.43 \A1;0.55 \A1;1.00 \A1;0.06 \A1;0.50 \A1;2.00 \A1;0.25 \A1;1.21 \A1;1.39 \A1;1.50 \A1;1.74 \A1;0.20 \A1;0.48 \A1;1.25 \A1;1.50 \A1;1.74 \A1;0.48 \A1;0.36 \A1;0.77 \A1;0.99 \A1;2.78 \A1;3.25 \A1;3.00 \A1;4.50 \A1;3.00 \A1;0.11 \A1;0.48 \A1;0.67 \A1;0.87 \A1;0.33 \A1;0.44 \A1;1.63 \A1;0.60 \A1;0.20 R E F E R E N C I A S SISTEMA DE PRESION CONSTANTE QUE CONSISTE EN: 2 BOMBAS B1, (1 EN STAND BY) DE 3 HP, 40 GPM, A 50 PSI 3 BOMBAS B2 Y B3 (1 EN STAND BY) DE 5 HP C/U, 85 GPM, A 50 PSI. EL SISTEMA FUNCIONA DE LA SIGUIENTE FORMA: LA BOMBA B1 ESTARA FUNCIONANDO CONSTANTEMENTE, AL EXISTIR MAYOR DEMANDA DE CAUDAL ENTRARA EN FUNCIONAMIENTO LA BOMBA B2 Y SE APAGARA LA B1, AL EXISTIR MAYOR DEMANDA ENTRARA A FUNCIONAR COMO APOYO LA BOMBA B3 Y ESTARAN FUNCIONANDO AL MISMO TIEMPO MIENTRAS SEA NECESARIO, AL EXISTIR MENOR DEMANDA LA BOMBA B3 DEJARA DE FUNCIONAR Y SOLO ESTARA TRABAJANDO LA BOMBA B2, AL EXISTIR MENOR DEMANDA DE CAUDAL SE APAGARA LA BOMBA B2 Y SOLO ESTARA FUNCIONANDO LA BOMBA B1, LUEGO SE REPETIRA EL CICLO. COLOCAR ACCESORIOS Y PROTECCIONES COMPLETAS, ASI MISMO SE DEBERA DE CONTAR CON GUARDANIVELES DE LLENADO Y VACIADO, GUARDANIVEL DE PARO TOTAL POR FALTA DE AGUA EN EL TANQUE CISTERNA Y TABLERO DE CONTROL PARA EL FUNCIONAMIENTO DEL SISTEMA DE BOMBAS, INCLUIR ASI MISMO MANOMETROS Y SWITCH DE FLUJO O PRESION. EN EL PRESENTE PLANO SE PLASMA LA DISTRIBUCION DE BOMBAS, TUBERIAS, ACCESORIOS, ETC., SE DEBERA DE VERIFICAR LOS DATOS ANTERIORES CON LOS DISTRIBUIDORES DE LOS DIFERENTES SISTEMAS DE BOMBEOS. \A1; PLANTA CUARTO DE BOMBAS 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 NIVEL DE AGUA ESCALA 1 / 25 5 A B C 1 2 2 1 REGISTRO 5 5 NIV=551.65 IMPERMEABILIZANTE PARA CISTERNA= SISTEMA DE POLIURETANO ELASTOMERICO BLANCO PARA RESERVORIOS DE AGUA POTABLE PARA LIMPIEZA DEPOSITO PENDIENTE PISO=0.5 % TUBERIA DE VENTILACION PVC d3" 5 + CEDAZO PARA CUBRIR BOCA DE TUBO TUBERIA DE VENTILACION PVC d3" NIV=554.00 REGISTRO 2- TODOS LOS CHEQUES SERAN DE BRONCE PARA 125 PSI. Y CHORROS CON ROSCA 1- LAS VALVULAS QUE SE COLOQUEN EN LA ALIMENTACION PRINCIPAL A CADA SERVICIO SERAN DEL TIPO DE VALVULA DE BOLA; DE BRONCE, PROBADAS Y MARCADAS VALVULA Y CHORROS PARA UNA PRESION DE 150 PSI. SERAN DE BRONCE. A B C HG d4" HG d4" HG d2" HG d2" HG d3" HG d3" HG d3" HG d4" HG d4" HG d3" HG d3" HG d3" E F D MANOMETRO Y 2 SWITCHS DE PRESION B1 B1 (RESPALDO) B2 B3 B2/B3 (RESPALDO) PVC d4" PVC d4" PVC d4" G G HG d3" NIV=554.00 HG d3" E D PVC d3" HG d3" D PVC d3" PVC d3" CAJA TIPO COTNADOR DE AGUA CAJA DE 0.40x0.40x0.50 DRENAJE HG d4" MANOMETRO Y 2 SWITCHS DE PRESION HG d3" HG d3" UNION UNIVERSAL VALVULA DE CIERRE RAPIDO VALVULA DE CHEQUE VALVULA DE CIERRE RAPIDO UNION UNIVERSAL F A HG d4" C 5 TUBERIA PARA LIMPIEZA 2 PVCd1 1/2" L=0.50MT BAJO NIVEL DE LOSA P/GUARDANIVEL 5 5 5 5 TABLERO ELECTRICO DE CONTROL DE BOMBAS PVC d4" A HG d4" HG d4" PVC d4" 5 VALVULA DE PIE 5 5 LLENADO DE TANQUE CISTERNA ELECTRODO DE PARADA DE BOMBA DE POZO LLENADO DE TANQUE CISTERNA ELECTRODO DE ARRANQUE DE BOMBA DE POZO D H D H A B 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 SISTEMA DE AGUA POR GRAVEDAD PVCd4", (Ver Elevacion Esquematica). SISTEMA DE PRESION CONSTANTE PVCd4", (Ver Elevacion Esquematica). D C LLENADO DE CISTERNA PVCd4", (Ver Elevacion Esquematica) R E F E R E N C I A S B A E F DRENAJE DE TANQUE CISTERNA PVC d3" COMUNICACION ENTRE CISTERNAS, HG d3" 2 PVCd1 1/2" L=0.50MT P/GUARDANIVEL G MANIFOLD HG d 4" H REBALSE, HG d3" 5 I I HG d1/2" B I CHORRO TUBERIAS (ENTERRADAS) Y ACCESORIOS TODA LA TUBERIA PARA AGUA POTABLE SERA PVC. DE 250 PSI., A EXCEPCION DE LA DE d1/2" QUE SERA PARA 315 PSI., NORMA ASTM D-1785.DE ESPESOR Y CHAQUETA DE LAMINA DE ALUMINIO CAL 28, SELLADA CON SILICON, SOLO EN NIVEL SOTANO 1. LAS PRUEBAS DE PRESION SERAN DE ACUERDO A LAS ESPECIFICACIONES DE LA INSTALACION HIDRAULICA. 2- 1- APOYO DE CONCRETO DE 0.55x2.00x0.30m DISTRIBUCION DE BOMBAS SECCION CUARTO DE BOMBAS ESCALA 1 / 25 DISTRIBUCION DE BOMBAS TANQUE CISTERNA VOLUMEN = 400.00m3 CARCAMO TODA LA TUBERIA EXPUESTA DEBERA SE PINTADA ASI: COLOR AZUL = SISTEMA HIDRONEUMATICO COLOR ROJO = SISTEMA POR GRAVEDAD COLOR VERDE = ACOMETIDA DE AGUA DESDE POZO MECANICO COLOR PLATEADO = DRENAJE/REBALSE DE TANQUE CISTERNA Y CON FLECHAS INDICANDO EL SENTIDO DEL FLUJO. TODA LA TUBERIA CON DIAMETROS MAYORES A 3", LLEVARA JUNTAS VICTAULICAS O FLANGES. TODA LA TUBERIA EXPUESTA SERA, HG., CEDULA 40 Y DEBE CUMPLIR CON LAS NORMAS ASTM A53 o 106B. DE LAS TUBERIAS EXPUESTAS LOS SOPORTES SERAN TIPO CLEAVIS HANGER GALVANIZADOS O UNISTRUT TODOS LOS ACCESORIOS A UTILIZAR SERAN HG. STANDARD. TODA LA TUBERIA CON DIAMETROS MENORES O IGUALES A 3", LLEVARA JUNTAS ROSCADAS. GALVANIZADO. (EN DONDE SE UTILIZAREN) 5 6 3 4 2 1 ESPECIFICACIONES SISTEMA DE PRESION CONSTANTE DETALLE TIPICO 3 BOMBAS MANIFOLD, IMPULSION DE AGUA MANIFOLD SUCCION DE AGUA CONTROL ELECTRICO DE BOMBA TABLERO ELECTRICO DE CONTROL Y MANDO DE BOMBAS DETALLE CUARTO DE BOMBAS INDICADA ENERO 2008 CONTENIDO: DISEÑÓ: F. PROPIETARIO ESCALA: PROYECTO: CLASIFICACIÓN: HOJA No: REVISÓ: CONSTRUYE: F. PLANIFICADOR TOTAL HOJAS: DIBUJÓ: CÁLCULO: FECHA: UBICACIÓN: 841 mm x 594 mm FORMATO A-01

Language	Spanish
Drawing Type	Detail
Category	Industrial

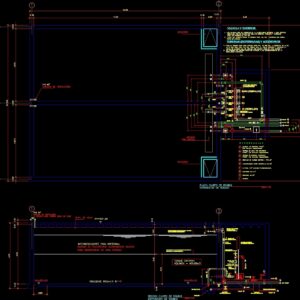

Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	autocad, bomba, bomba de água, DETAIL, details, DWG, pipe, pompe, pompe à eau, pump, pumpe, rohr, room, tubulação, tuyaux, wasserpumpe, water pump
