Pumping Booth DWG Block for AutoCAD

Pumping Booth DWG Block for AutoCAD

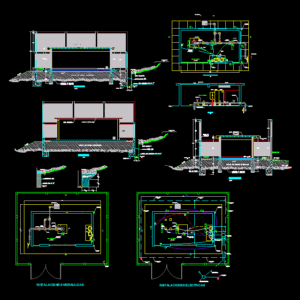

Drawings pumphouse, water and electrical facilities also 2 cuts, with encirclement perimetrico

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

xxxx, rev o, jrd, date, description, approve, review, scale:, approved :, date :, revised :, design :, drawing :, the cube and annexes, project :, consultant :, description :, single-line diagram, plane code:, electrical outlets:, external lighting on pole, total, —, maximum demand, fd, lighting:, installed power, outdoor lighting, reserve, rectifier board, height, wall recessed, capacitor bank, well ground, electrical distribution board, feeder feeder box, force output, top edge, indicated, special, double outlet with earthing, boxes, legend, symbol, electromagnetic contactor, meter box, thermo magnetic switch, switch schedule, aes, solid state starter, direct electromagnetic starter, current transformer, df type fuse, automation and control panel, ups, uninterruptible power system, the point of connection of the enosa network will be from the section pole the cucho and the measurement will be in low tension located in the pumphouse, plant and cuts, symbol, description, relation of artifacts, notes. -, adt, speed, fp, efficiency, power, phases, tension, the mechanical characteristics and electrics must be approved by the standards of, specifications and general notes, sections., the submersible cable, will have the following characteristics:, the pipes will be of galvanized conduit of the medium standard type, the boxes for lighting exits, receptacles, switches , of pass and, at least, the pass boxes for the feeders shall be of galvanized iron of the type, medium-heavy, shall be the same or similar to those of the domino series of ticino, unless indicated., the connections to the devices of control will be made from the purpose, special outputs with flexible conduit pipe with pvc cover resistant to moisture., the connections will be threaded and sealed with licona, totally hermeticas., seran :, lid with sheet and key, will carry lamps indicating voltage in phases., the bars will be electrolytic copper and must be placed isolated from all the cabinet., the thermomagnetic switches will be automatic of the type for screw, bipolar or tripolar as appropriate. the breaker’s rated breaker power, the electrical boards and back-to-back boxes will have covers with degree of, the resistance of the protective grounding system will be less or equal to, for the automation and control system, the resistance of the system To install, additional wells should be placed in parallel, if necessary, to reach, these values., everything related to the execution of the facilities, quality and characteristics of the materials to be used, must comply with the provisions of the code. national, electricity, IEC standards and technical specifications, resistant to humidity and dust, hermetic and with stainless steel accessories., by color for the identification of phases., conductor: electrolytic copper annealed, identification: by colors , the submersible cable, will be supplied by the supplier of the electric pump, not accepting splices., housing, equipment room, cutting aa, fencing brick, removable slab, zocalo, purge box, garden, fill with selected material, existing filling material to be removed, entry, screed, manometro, for pump support, given concrete, sale l. impulsion, electrical installations, pipe anchoring, electrical grounding, lighting cassette, outlet, outdoor lighting booth, plc, grounding, power system, electric pump, meter by enosa must be installed in wall, ultrasonic, sensor of intrusion, screened, projected reservoir, flood sensor, network analyzer, display, capacitor bank, submersible electric pump, pvc lining, concrete wall, metal box with lid, power detail, anchor rod, modbus, stop, emergency, protocol to be defined in detail, pt protection, sifting, compacted, connector, farmland, copper rod, detail, saline bed with, collar, sab, exterior lighting, a, v, kw, multifunction meter, the connection will be in mt and the measurement in bt, and pastoral with lighting, pole with transformer, exit for, steel pipe, box of passage, pvc pipe, lightened slab, granular base., smooth geomembrane, brick pastry, material filling, loan, b – b cut, hydraulic installations , exterior lighting and grounding

Raw text data extracted from CAD file:

±0,00 ±0.00 A A XXXX XXXX \A1;7900 IH \A1;300 REV O 04 2010 JRD JRD REV. N° FECHA DESCRIPCION APROBO REVISO ING. JOSE ROZAS DOLMOS CIP 49001 N° DE LAMINA: ESCALA: APROBADO: FECHA: REVISADO: DISEÑO: DIBUJO: EL CUCHO Y ANEXOS PROYECTO: CONSULTOR: DESCRIPCION: DIAGRAMA UNIFILAR 09 CODIGO DE PLANO: CH-POZ-ELECT-09 REV 0 CASETA DE POZO / INST. ELECTRICAS 92 0,30 306 TOMACORRIENTES: 2 Ptos x 153 W/Pto 168 1,00 168 ALUMBRADO EXTERIOR EN POSTE 1 Unidad de 168 W TOTAL 2 910 --- 3 124 800 1,00 40 m2 x 20 W/m2 ( W ) MAXIMA DEMANDA F.D. ( W ) ALUMBRADO: 800 POTENCIA INSTALADA DESCRIPCION CUADRO DE CARGAS (TD) 5 Unidad de 100 W ALUMBRADO EXTERIOR 500 1,00 500 3 400 0,80 4 250 TABLERO DE DISTRIBUCION (TD) -- 1,00 - RESERVA 8 200 1,00 8 200 ELECTROBOMBA 11 HP TOTAL CUADRO DE CARGAS (TG) DESCRIPCION POTENCIA INSTALADA ( W ) F.D. MAXIMA DEMANDA ( W ) 12 450 11 600 --- 5 kVA, fp = 0,85 NOTA.1- 1350 1,00 1350 TABLERO DEL RECTIFICADOR 1.5 KVA f.p=0,9 1.80 T ALTURA (m S.N.P.T.) (mm) 2S S EMPOTRADO EN PARED --- --- --- --- BANCO DE CONDENSADORES ELECTROBOMBA, 220 V, 1d. M --- --- POZO DE TIERRA TABLERO DE DISTRIBUCION ELECTRICA CAJA DE PASO DE ALIMENTADORES SALIDA DE FUERZA borde sup. INDICADA INDICADA ESPECIAL CDA. 100x100x50 INDICADA TOMACORRIENTE DOBLE CON TOMA DE TIERRA 0.30 RECT. 100x55x50 RECT. 100x55x50 1.40 INTERRUPTOR DE 1 Y 2 TIEMPOS CAJAS DESCRIPCION L E Y E N D A SIMBOLO LINEA CON 3 x 2.5 mm2 THW - 15 mm d PVC-P --- --- TUBERIA DE 20 mm d PVC-P S/A, ADOSADA EN --- --- O PARED (SEÑALES DE CONTROL) TUBERIA DE 20 mm d F°G°, ADOSADA AL PISO --- --- LINEA CON 4 x 2.5 mm2 THW - 20 mm d PVC-P --- --- --- --- TUBERIA EMPOTRADA EN PISO 2 x 4 mm2 THW 15 mm d PVC - P SALVO INDICACION TUBERIA EMPOTRADA EN TECHO 2 x 2.5 mm2 THW 15 mm d PVC - P SALVO INDICACION. --- --- CONTACTOR ELECTROMAGNETICO --- --- EL TECHO O PARED (SEÑALES DE ALARMA) F-1 3B CAJA TOMA TIPO "F-1" 0,60 CAJA PORTAMEDIDOR --- ESPECIAL ESPECIAL INTERRUPTOR AUTOMATICO TERMOMAGNETICO --- --- IH --- --- INTERRUPTOR HORARIO --- --- AES ARRANCADOR DE ESTADO SOLIDO --- --- ARRANCADOR DIRECTO ELECTROMAGNETICO --- --- ANALIZADOR DE REDES ELECTRICAS (TRMS) --- --- TRANSFORMADOR DE CORRIENTE --- --- FUSIBLE TIPO DF --- --- TABLERO DE AUTOMATIZACION Y CONTROL ESPECIAL --- TABLERO DE DISTRIBUCION ELECTRICA ESPECIAL --- (1,30.In DE LA ELECTROBOMBA) (DEL TIPO PARA EMPOTRAR) (DEL TIPO AUTOSOPORTADO) UPS CONVERTIDOR 220VAC/24VDC --- --- SISTEMA DE ENERGIA ININTERRUMPIBLE --- --- EL PUNTO DE CONEXION DE LA RED DE ENOSA SERA DESDE EL POSTE DE SECCIONAMIENTO EL CUCHO Y LA MEDICION SERA EN BAJA TENSIÓN UBICADO EN LA CASETA DE BOMBEO 2 de 3 \A1;800d \A1;150 \A1;2300 \A1;2300 \A1;1050 \A1;1050 \A1;300 \A1;300 \A1;0.30 \A1;500 \A1;150 \A1;800d \A1;300 \A1;500 \A1;50 \A1;50 \A1;50 \A1;50 \A1;300 \A1;500 \A1;500 1:50 0 1 000 2 000 3 000 4 000 5 000mm 2 000mm 1600 1200 800 400 0 1:20 REV O 04 2010 JRD JRD REV. N° FECHA DESCRIPCION APROBO REVISO ING. JOSE ROZAS DOLMOS CIP 49001 N° DE LAMINA: ESCALA: APROBADO: FECHA: REVISADO: DISEÑO: DIBUJO: EL CUCHO Y ANEXOS PROYECTO: CONSULTOR: DESCRIPCION: PLANTA Y CORTES 09 CODIGO DE PLANO: CH-POZ-ELECT-09 REV 0 CASETA DE POZO / INST. ELECTRICAS S I M B O L O D E S C R I P C I O N RELACION DE ARTEFACTOS NOTAS.- A. PARA EL SISTEMA DE PROTECCION DE LAS BOMBAS POR BAJO NIVEL, SE INSTALARA UN SENSOR DE \W0.10951; NIVEL DEL TIPO ULTRASONICO IP68 SALIDA 4-20mA 1%. \W0.29999; B. SENSOR DE NIVEL: LA UBICACION Y LUGAR DE INSTALACION DEL SENSOR SERA DEFINIDO POR EL \W0.15713; CONTRATISTA EN CAMPO PARA LO CUAL CONSIDERARA TODOS LOS TRABAJOS NECESARIOS Y EL \W0.15713; SUMINISTRO DE CABLES (40m DE CABLE 1PX2.5mm2 APANTALLADO), TUBERIAS CONDUITS RIGIDOS Y \W0.15713; FLEXIBLE PARA CONEXIONADO DE ACERO GALVANIZADO CON FORRO DE PVC, SOPORTES Y ABRAZADERAS. \W0.29999; C. EL SISTEMA TENDRA DOS MODOS DE OPERACIÓN: UN MODO MANUAL CON PULSADORES DE ARRANQUE \W0.25237; Y PARADA DE LAS BOMBAS Y UN MODO AUTOMATICO QUE SERA OPERADA CON UN PLC, EN EL CUAL SE \W0.10951; DEBERA DE PROGRAMAR RUTINAS DE OPERACIÓN AUTOMATICA CONSIDERANDO LAS PROTECIONES DE LOS \W0.15713; SENSORES DE NIVEL Y CARGA. \W0.29999; D. PARA EL SENSOR DE NIVEL ULTRASONICO DEL RESERVORIO PROYECTADO SE DEBE CONSIDERAR UN \W0.10951; MODULO DE FUENTE INTRINSECA DE SER NECESARIO. \W0.29999; E. LOS TABLEROS Y EQUIPOS ELECTRICOS DEBERAN TENER GRADO DE PROTECCION QUE GARANTIZEN SU \W0.29999; FUNCIONAMIENTO EN POSIBLES FUGAS DE AGUA Y ALTAS CONDICIONES DE HUMEDAD. F. PREVIO A LA ADQUISICION DE LOS EQUIPOS DE BOMBEO PARA EL POZO, EL CONTRATISTA DEBERA REALIZAR LA VERIFICACION DEL RENDIMIENTO DEL POZO, PARA LA CORRECTA SELECCION DEL EQUIPAMIENTO Y LA PARAMETRIZACION EN LOS MODOS DE OPERACION EN EL PLC. G. EN EL EQUIPAMIENTO PROYECTADO, DE EXISTIR ALGUN MATERIAL NO CONSIDERADO EN LOS PLANOS O METRADOS, ESTOS SERAN ASUMIDOS POR EL CONTRATISTA, DE FORMA TAL QUE SE OBTENGA LA CORRECTA INSTALACION HASTA CONSEGUIR EL CORRECTO FUNCIONAMIENTO DE LOS EQUIPOS. 75.90 ADT (m) 5.60 (l/s) Q VELOCIDAD (RPM) 84 85 F.P. (%) 3 600 (%) EFICIENCIA 11 (HP) POTENCIA 3 FASES TENSION (V) 380 ARTEFACTO DE ALUMBRADO CONSTITUIDO POR DOS LAMPARAS FLUORESCENTES DE 36 W CON EQUIPOS DE ALTO FACTOR DE POTENCIA Y ARRANQUE NORMAL SIMILAR O IGUAL AL MODELO AHR 2/40 DE JOSFEL LUMINARIA PARA ADOSAR HERMETICO CON DOS LAMPARAS FLUORESCENTES DE 20 W, EQUIPOS DE ARRANQUE NORMAL Y ALTO FACTOR DE POTENCIA SIMILAR AL MOD. AHR-2x20 DE JOSFEL ARTEFACTO DE ALUMBRADO PARA ADOSAR PARA LAMPARA INCANDESCENTE DE 100 W SIMILAR O IGUAL AL MODELO FH-110 DE JOSFEL. LUMINARIA DE MONTAJE EXTERIOR CON PASTORAL DE VAPOR DE SODIO ALTA PRESION 70W. LAS CARACTERISTICAS MECANICAS Y ELECTRICAS DEBERAN SER APROBADAS POR LAS NORMAS DE 1.CONDUCTORES ELECTRICOS ESPECIFICACIONES Y NOTAS GENERALES LOS CONDUCTORES ELECTRICOS SERAN DE COBRE ELECTROLITICO DE 99% IACS DE CONDUCTIVIDAD, FABRICACION ASTM B3 Y B8. SE ESPECIFICAN EN mm2 DE SECCION. LOS CONDUCTORES SERAN SOLIDOS HASTA LA SECCION 6 mm2 Y CABLEADOS PARA MAYORES SECCIONES. EL ALIMENTADOR SERA DEL TIPO NYY -1kV. EL CABLE SUMERGIBLE, TENDRÁ LAS SIGUIENTES CARACTERÍSTICAS: 2.CONDUCTORES DE CONTROL SERAN DEL TIPO APANTALLADOS CON AISLAMIENTO DE ACUERDO A LAS NORMAS IEC 502, ITINTEC 370.050 Y DEL TIPO COAXIAL PARA LAS ANTENA. 3.TUBERIAS LAS TUBERIAS SERAN DE FIERRO GALVANIZADO CONDUIT DEL TIPO STANDARD SEMIPESADO DE 20 mmd MINIMO. 4.CAJAS LAS CAJAS PARA SALIDAS DE ALUMBRADO, TOMACORRIENTES, INTERRUPTORES, DE PASE Y DE CONTROL SERAN DE FIERRO GALVANIZADO PESADO, CON "KO" PARA TUBERIA DE 20 mmd COMO MINIMO. LAS CAJAS DE PASE PARA LOS ALIMENTADORES SERAN DE FIERRO GALVANIZADO DEL TIPO SEMIPESADO. 5.ACCESORIOS DE CONEXION SERAN IGUALES O SIMILARES A LOS DE LA SERIE DOMINO DE TICINO, SALVO INDICACION. 6.CONEXIONES A LOS DISPOSITIVOS DE CONTROL LAS CONEXIONES A LOS DISPOSITIVOS DE CONTROL SE HARAN DESDE LAS SALIDAS DE PROPOSITOS ESPECIALES CON TUBERIA CONDUIT FLEXIBLE CON CUBIERTA DE PVC RESISTENTE A LA HUMEDAD. LAS CONEXIONES SERAN ROSCADAS Y SELLADAS CON SILICONA, TOTALMENTE HERMETICAS. 7.ARTEFACTOS DE ILUMINACION SERAN: 8.TABLEROS ELECTRICOS LOS GABINETES SERAN DEL TIPO AUTOSOPORTADO, PARA ADOSAR Y/O EMPOTRAR, SEGUN SE INDIQUE, TAPA CON CHAPA Y LLAVE, LLEVARA LAMPARAS INDICADORAS DE TENSION EN FASES. LAS BARRAS SERAN DE COBRE ELECTROLITICO Y DEBEN IR COLOCADAS AISLADAS DE TODO EL GABINETE. LOS INTERRUPTORES TERMOMAGNETICOS SERAN AUTOMATICOS DEL TIPO PARA ATORNILLAR, BIPOLAR O TRIPOLAR SEGUN CORRESPONDA. EL PODER DE RUPTURA NOMINAL DEL INTERRUPTOR GENERAL SERA DE 42 kA - 400 V, SEGUN NORMA IEC60898. 9.GRADO DE PROTECCION LOS TABLEROS ELECTRICOS Y CAJAS DE PASO ADOSADAS TENDRAN CUBIERTAS CON GRADO DE PROTECCION IP-55. 10.POZOS DE TIERRA LA RESISTENCIA DEL SISTEMA DE PUESTA A TIERRA DE PROTECCION SERA MENOR O IGUAL A 15 OHMIOS. TIERRA SERA MENOR O IGUAL A 5 OHMIOS. PARA EL SISTEMA DE AUTOMATIZACION Y CONTROL, LA RESISTENCIA DEL SISTEMA DE PUESTA A DEBERAN COLOCARSE POZOS EN PARALELO ADICIONALES, SI FUESE NECESARIO, PARA ALCANZAR ESTOS VALORES. TODO LO REFERENTE A LA EJECUCION DE LAS INSTALACIONES, CALIDAD Y CARACTERISTICAS DE LOS MATERIALES A UTILIZAR, DEBERAN CUMPLIR CON LO ESTABLECIDO EN EL CODIGO NACIONAL DE ELECTRICIDAD, LAS NORMAS IEC Y LAS ESPECIFICACIONES TECNICAS A) HERMETICAS PARA LÁMPARAS FLUORESCENTES (2x20 W Y 2x40 W), CON EQUIPO DE ALTO F.P., RESISTENTES A LA HUMEDAD Y EL POLVO, HERMÉTICOS Y CON ACCESORIOS DE ACERO INOXIDABLE. POR COLOR PARA LA IDENTIFICACION DE FASES. CONDUCTOR: DE COBRE ELECTROLÍTICO RECOCIDO FORMACIÓN: EXTRAFLEXIBLE (CLASE 5 - IEC) AISLAMIENTO/CUBIERTA: ETILENOPROPILENO EPR / MEZCLA CAUCHO-NEOPRENE IDENTIFICACIÓN: POR COLORES TENSIÓN DE SERVICIO: 600/1000 V EL CABLE SUMERGIBLE, SERÁ SUMINISTRADA POR EL PROVEEDOR DE LA ELECTROBOMBA, NO ACEPTÁNDOSE EMPALMES. B) DEL TIPO FANAL PARA LAMPARA INCANDESCENTE DE 100W C) DEL TIPO ALUMBRADO PUBLICO, CON LAMPARA DE VAPOR DE SODIO DE ALTA PRESION DE 150W. V.S.A.P LOS CIRCUITOS DERIVADOS SERAN DEL TIPO TW Y THW, TENSION DE SERVICIO 600V, CODIFICADOS 1 de 3 \W0.9;\T0.9;Ministerio de Vivienda, Construcción y Saneamiento Vivienda \W1.3;\c15063757;PRONASAR \W1.3;\c12423234;PRONASAR \A1;11.40 \A1;10.40 \A1;6.70 \A1;7.70 \A1;500 \A1;400 \A1;400 \A1;1000 \A1;800 \A1;1000 \A1;1.00 \A1;2.90 \A1;2.80 \A1;0.20 \A1;1.05 \A1;0.25 \A1;0.45 \A1;1.90 \A1;3.65 \A1;2.90 \A1;0.10 \A1;1.60 \A1;0.60 \A1;1.00 SALA DE EQUIPOS CORTE A-A 1:50 CERCO DE LADRILLO -15676974.66057333 -15676974.66057333 -15676974.66057333 -15676974.66057333 LOSA REMOVIBLE ZOCALO NMT=+3,65 CAJA DE PURGA -15676974.66057333 -15676974.66057333 JARDIN NPT=+1.20 -15676974.66057333 -15676974.66057333 NTT=+4,25 -15676974.66057333 RELLENO CON MATERIAL SELECCIONADO MATERIAL DE RELLENO EXISTENTE A ELIMINAR INGRESO NTN=+0.00 -15676974.66057333 NT=-0,25 -15676974.66057333 -15676974.66057333 S=15% NIV=1.025 S=50% -15676974.66057333 NIV=+1.05 SOLADO \A1;0.20 \A1;0.60 \A1;1.90 \A1;6.40 \A1;3.07 \A1;2.70 \A1;0.35 \A1;2.70 \A1;1.60 \A1;0.65 \A1;1.20 \A1;0.25 \A1;1.00 \A1;1.05 \A1;0.45 \A1;2.30 \A1;2.50 \A1;0.25 \A1;0.50 \A1;400 \A1;2.50 \A1;0.85 \A1;1.20 \A1;3.05 \A1;0.35 \A1;2.50 \A1;1.90 \A1;0.25 \A1;2.50 \A1;0.25 \A1;5.35 \A1;2.88 \A1;0.62 \A1;1.86 \A1;2.15 d100mm MANOMETRO NTT=+4.25 NTT=+4.20 LOSA REMOVIBLE SALA DE EQUIPOS NIV=±0,00 NPT=+1.20 S=0,5% S=0,5% PARA SOPORTE DE BOMBA DADO DE CONCRETO NIV=+1.05 SALE L. IMPULSIÓN 1:25 INSTALACIONES ELECTRICAS 1:25 CORTE A-A 5 SALA DE EQUIPOS NPT=+1.20 B A A ANCLAJE DE TUBERÍA MANOMETRO SALE L. IMPULSIÓN CAJA DE PURGA B 25 mmd PVC-P 3-1x16 mm2 THW +16/T mm2 (AUTOSOPORTADO) TABLERO CONTROL Y AUTOMATIZACION (TC-CUM-01) PODER DE RUPTURA : 85 kA en 220 V 3x80A 3B F-1 G-1 G-1 G-2 TOMA DE TIERRA ELECTRICA R < 15 OHMS (DEL TIPO PARA ADOSAR O EMPOTRAR) TABLERO DE DISTRIBUCION (TD-CUM-01) PODER DE RUPTURA : 25 kA en 220 V ILUMINACION CASETA 220V 2-1x2.5 mm2 TW - 20 mmd PVC-P D-1 D-2 D-3 D-5 2x25A RESERVA 2x20A 2x20A 2-1x4+1x4/T mm2 TW - 20 mmd PVC-P TOMACORRIENTE 220V 2x20A 2x20A E ILUMINACION EXTERIOR CASETA M 3x40A M PLC PLC 3x50A 3x50A TOMA DE TIERRA SISTEMA DE ENERGIA R < 5 OHMS E 11 HP, 380V, 3d 3-1x10mm2+1x10/Tmm2 SUMERGIBLE ELECTROBOMBA BA-CUM-01 25mm2 Cu/T MEDIDOR POR ENOSA DEBE ESTAR INSTALADO EN MURO 2x20A BATERIA AUTONOM. 4 HORAS SENSOR DE NIVEL / LIT-101 2x5A A-1 2x2A A-2 A-4 2x2A A-3 A-8 A-5 A-6 2x2A A-7 TRANSMISOR DE CAUDAL / FIT-101 RESERVA (16) SALIDAS DIGITALES RESERVA PLC 24 VDC (16) ENTRADAS DIGITALES RESERVA 2x2A E 25 mmd PVC-P 1x25/T mm2 Cu. DES. 1-3x1.5mm2 THW 20mmd PVC-P SENSOR DE NIVEL / LIT-102 ULTRASONICO 2x2A 2x2A 2x2A A-12 A-9 DISPLAY (IHM) SENSOR DE INTRUSISMO 2x2A 2x2A (4) ENTRADAS ANALOGICAS APANTALLADO APANTALLADO APANTALLADO RESERVORIO PROYECTADO ULTRASONICO P.T. R \Fsimplex|c0;\H1.083x;\U+2264 5\Fromans|c0;\H0.9234x;\U+2126 A-10 SENSOR DE INUNDACION 2x2A A-11 ANALIZADOR DE REDES 2x2A DISPLAY 1-3x1.5mm2 THW 20mmd PVC-P 1-3x1.5mm2 THW 20mmd PVC-P 1-3x1.5mm2 THW 20mmd PVC-P 1-3x1.5mm2 TW 20mmd PVC-P 1-3x1.5mm2 TW 20mmd PVC-P A-15 2x2A A-13 2x2A A-14 2x2A SIRENA / ALARMA ANALIZADOR DE REDES RESERVA RECTIFICADOR - UPS (C/INTERRUPTORES DE TRANSFERENCIA) PLC 3x15A C BANCO CONDENSADORES 3 KVAR 380V 3d, 60Hz BC-CUM-01 PLC 50/5A TC PLC AES A ELECTROBOMBA SUMERGIBLE 1(3x10 + 1x10/T mm2 CABLE SUMERGIBLE) 25 mmd PVC-P (CONTROL DE NIVEL) 25 mmd PVC-P 25 mmd F°G° FLEXIBLE CON FORRO PVC 1(3x10 + 1x10/T mm2 CABLE SUMERGIBLE) 25 mmd F°G° FLEXIBLE CON FORRO PVC (CONTROL DE NIVEL) MURETE DE CONCRETO 5 CAJA METALICA CON TAPA CDA. 400x200 mm S/E DETALLE DE ALIMENTACION VARILLA DE ANCLAJE Fe.2d 3/8" TG-CUM-01 TD-CUM-01 SALIDA PARA ELECTROBOMBA 11 HP, 380V, 3d G-3 TC-CUM-01 G-4 TD-CUM-01 G-5 RESERVA 2x25A 2x25A 2x25A 2-1x4mm2 TW + 1x2.5/T mm2 2-1x4mm2 TW + 1x2.5/T mm2 G-3 G-4 G1 (AUTOSOPORTADO) TABLERO GENERAL (TG-CUM-01) TC-CUM-01 RESERVA LIT-102 LIT-101 FIT-101 1-3x2.5mm2 THW 25mmd PVC-P 150m LIT-101 1-3x1.5mm2 TW 20mmd PVC-P 1-3x1.5mm2 TW 20mmd PVC-P MODBUS MODBUS PARADA EMERGENCIA PLC a a a b PROTOCOLO A SER DEFINIDO EN EL DETALLE b b b b 100x50 mm h=2.80 m 100x50 mm h=2.80 m 2-1x2.5 mm2 TW - 20 mmd PVC-P 3-1x16 mm2 NYY + 1x16/T mm2 1x35/T mm2 Cu.DESNUDO 25mmd PVC-P P.T. DE PROTECCION (VER DETALLE) R < 15 OHM SUBESTACION N°1 22,9±2x2,5%/0.38-0,23kV kV, 3d 25 kVA (CONJUNTO DE TRES POZOS) 25 mmd PVC-P 800d CERNIDA, COMPACTADA (P.T. DE PROTECCION) (SISTEMA DE CONTROL) CONECTOR TIERRA DE CULTIVO, DE 16 mmd x 2.40m. VARILLA DE COBRE CONECTOR 1 x 25/T mm2 TW 5 5 5 5 5 5 5 5 DETALLE 1 : 25 POZO DE TIERRA 1 : 25 POZO DE TIERRA DETALLE 5 5 5 1 x 25/T mm2 DESNUDO 0.30 5 5 R < 5 OHMS R < 15 OHMS 800d 5 5 5 5 SAL INDUSTRIAL (15 kg) LECHO SALINO CON COLLAR DE SAL INDUSTRIAL (10 kg) CONECTOR SAL INDUSTRIAL (10 kg) COLLAR DE VARILLA DE COBRE DE 16 mmd x 2.40m. TIERRA DE CULTIVO, CERNIDA, COMPACTADA LECHO SALINO CON SAL INDUSTRIAL (15 kg) 5 1 x 50/T mm2 Cu. DESNUDO 25 mmd PVC-P RESERVA G3 G4 Sab T T FIT-101 100x50 mm h=2.80 m D-4 2x20A ILUMINACION EXTERIOR 2-1x4 mm2 TW - 20 mmd PVC-P MANOMETRO TG-CUM-01 TD-CUM-01 TC-CUM-01 1-3x1.5mm2 TW 20mmd PVC-P 10VA-CL 1.0 50/1A 2A A,V,kW 2A MEDIDOR MULTIFUNCION 25 mmd PVC-P 20 mmd PVC-P 20 mmd PVC-P PODER DE RUPTURA : 85 kA en 220 V VIENE DE RED DE ENOSA 1600m TUBERIA A°G° 100mm LA CONEXION SERA EN MT Y LA MEDICION EN BT MANOMETRO MANOMETRO ANCLAJE DE TUBERÍA INSTALACIONES ELECTRICAS SALA DE EQUIPOS NPT=+1.20 B A A MANOMETRO ANCLAJE DE TUBERÍA CAJA DE PURGA B TC-CUM-01 TD-CUM-01 TG-CUM-01 1x50/T mm2 CU. DESNUDO PT (VER DETALLE) R 5 ohm PT (VER DETALLE) R 5 ohm 25 mmd PVC-P 1x25/T mm2 Cu. DES. 25 mmd PVC-P 1x25/T mm2 Cu. DES. Y PASTORAL CON ILUMINACION POSTE CON TRANSFORMADOR LIT-102 SALIDA PARA 1x50/T mm2 CU. DESNUDO 1x50/T mm2 CU. DESNUDO PT (VER DETALLE) R 15 ohm 1x50/T mm2 CU. DESNUDO 1x50/T mm2 CU. DESNUDO 1x50/T mm2 CU. DESNUDO GALVANIZADO 100mm TUBERIA DE ACERO 400x400x800 CAJA DE PASO PESADO 50mm TUBERIA PVC ANCLAJE DE TUBERÍA 5 SALIDA PARA ELECTROBOMBA 11 HP, 380V, 3d Sab T T FIT-101 LIT-101 G1 G3 G4 b b b b b b 100x50 mm h=2.80 m 100x50 mm h=2.80 m SALA DE EQUIPOS NPT=+1.20 B A A MANOMETRO ANCLAJE DE TUBERÍA MANOMETRO SALE L. IMPULSIÓN CAJA DE PURGA B d80mm TC-CUM-01 TD-CUM-01 TG-CUM-01 LIT-102 SALIDA PARA ANCLAJE DE TUBERÍA 5 SALIDA PARA ELECTROBOMBA 11 HP, 380V, 3d FIT-101 G1 G3 G4 100x50 mm h=2.80 m 100x50 mm h=2.80 m 5 5 CORTE A-A 1:50 LOSA ALIGERADA RELLENO CON MATERIAL SELECCIONADO S=50% NIV=+3.00 NIV=+2.20 GRAVA DE 1" NIV=+0.00 5 5 TUBERIA CON AGUJEROS PVC DE 6" BASE GRANULAR. NIV=+2.20 NIV=+0.00 5 TUBERIA PVC DE 6" GEOMEMBRANA LISA LADRILLO PASTELERO NIV=+2.20 relleno material prestamo 5 5 5 1.00 GEOMEMBRANA LISA CORTE B - B 1:50 CERCO DE LADRILLO LOSA REMOVIBLE NMT=+3,65 CAJA DE PURGA JARDIN NPT=+1.20 NTT=+4,25 RELLENO CON MATERIAL SELECCIONADO MATERIAL DE RELLENO EXISTENTE A ELIMINAR INGRESO NTN=+0.00 NT=-0,25 S=15% NIV=1.025 S=50% NIV=+1.05 SOLADO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CORTE A-A 1:50 RELLENO CON MATERIAL SELECCIONADO S=50% NIV=+3.00 NIV=+2.20 GRAVA DE 1" NIV=+0.00 5 5 TUBERIA CON AGUJEROS PVC DE 6" BASE GRANULAR. GEOMEMBRANA LISA NPT=+1.20 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 MATERIAL DE RELLENO EXISTENTE A ELIMINAR SOLADO JARDIN LOSA REMOVIBLE NTT=+4,25 INSTALACIONES HIDRAULICAS 1:50 0 1 000 2 000 3 000 4 000 5 000mm 2 000mm 1600 1200 800 400 0 1:20 REV O 04 2010 JRD JRD REV. N° FECHA DESCRIPCION APROBO REVISO ING. JOSE ROZAS DOLMOS CIP 49001 N° DE LAMINA: ESCALA: APROBADO: FECHA: REVISADO: DISEÑO: DIBUJO: EL CUCHO Y ANEXOS PROYECTO: CONSULTOR: DESCRIPCION: ILUMINACION EXTERIOR Y PUESTA A TIERRA 09 CODIGO DE PLANO: CH-POZ-ELECT-09 REV 0 CASETA DE POZO / INST. ELECTRICAS NOTAS.- \W0.10951; - TODAS LAS CONEXIONES CABLE-CABLEY CABLE-VARILLA SEEFECTUARAN MEDIANTE SOLDADURA \W0.10951; EXOTERMICA. \W0.29999; LA RED DE PUESTA A TIERRA SERÁ CONSTITUIDA, BÁSICAMENTE, POR CABLES DE COBRE DESNUDO, TRENZADOS, CON SECCIÓN MÍNIMA 50mm2, INTERCONECTANDO VARILLAS DE TIERRA Y BARRAS DE DISTRIBUCIÓN. CASO UN RAMAL DE PUESTA A TIERRA ATIENDA MÁS QUE UN EQUIPO, ESTE DEBE FORMAR UNA MALLA, DE MODO A ASEGURAR LA PUESTA A TIERRA DE CUALQUIER EQUIPO A TRAVÉS DE DOS PUNTOS. LA SECCIÓN MÍNIMA A SER ADOPTADA EN LOS RAMALES DE PUESTA A TIERRA DE EQUIPOS ELÉCTRICOS O DE PROCESO SERÁ 25mm2. LOS EQUIPOS DE PROCESO, BIEN COMO LOS EQUIPOS ELÉCTRICOS DEL ÁREA EXTERNA DE LA SUBESTACIÓN, POSEERÁN DOS PUNTOS DISTINTOS (PREFERENTEMENTE DIAMETRALMENTE OPUESTOS) PARA CONEXIÓN A MALLA DE TIERRA. LAS VARILLAS DE PUESTA A TIERRA SERÁN DEL TIPO “COPPERWELD”, CON 3/4” DE DIÁMETRO Y 2.4 METROS DE LONGITUD. LOS CABLES DE PUESTA A TIERRA SERÁN ENTERRADOS DIRECTAMENTE EN EL SUELO, A UNA PROFUNDIDAD DE 60CM (MÍNIMO), NO DEBIENDO POSEER CORTES O ENMIENDAS. SERÁN PREVISTOS CABLES DE PUESTA A TIERRA. LAS CONEXIONES ENTERRADAS DE CABLES DE COBRE DESNUDO (CUANDO NECESARIAS) SERÁN HECHAS A TRAVÉS DE SOLDADURA EXOTÉRMICA. EXTERNAMENTE A LOS CONDUITS FLEXIBLES, CON CAPA DE PVC, QUE CONTENGAN CIRCUITOS DE FUERZA, SERÁN PREVISTOS CABLES DE COBRE DESNUDO, SECCIÓN MÍNIMA 25mm2, INTERCONECTANDO LAS DOS EXTREMIDADES DEL FLEXIBLE. EN LA LLEGADA DE LOS CONDUITS METÁLICOS EN LA SUBESTACIÓN, LOS CONDUITS DE CADA UN DE LOS DUCTOS DE ENTRADA SERÁN INTERCONECTADOS ENTRE SI, A TRAVÉS DE CABLE DE COBRE DESNUDO, SECCIÓN MÍNIMA 25mm2. CADA CONJUNTO DE CONDUITS DE LOS DUCTOS SERÁ INTERCONECTADO A BARRA DE TIERRA DEL TABLERO DE ALIMENTACIÓN DE LOS CIRCUITOS DE FUERZA, A TRAVÉS DE CABLES DE COBRE DESNUDO. ESTE CABLE SEGUIRÁN MÁS CERCANO POSIBLE DE LAS FASES DEL RESPECTIVO CIRCUITO DE FUERZA. 3 de 3

Language	Spanish
Drawing Type	Block
Category	Industrial
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel, Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park
Tags	autocad, block, bomba, bomba de água, booth, cuts, drawings, DWG, electrical, facilities, perimetrico, pipe, pompe, pompe à eau, pump, pumpe, pumphouse, pumping, rohr, stand, tubulação, tuyaux, wasserpumpe, water, water pump, well
