Ramps For Disabilitie Peoples DWG Block for AutoCAD

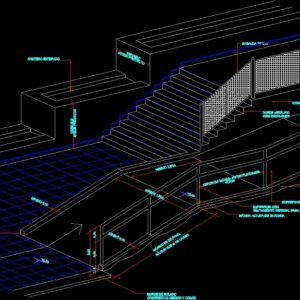

Ramp disabilities adjacent to stairway

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

variable, non-slip surface, hºaº finishing line, stonemasons concrete, flat concrete edge, level and color, maximum height without handrail, surface with special treatment for blind people, covered masonry, according to project, metallic edge, idem steps, type c rail, idem finish, stonemasons , urban design, detail of stairs, construction community center, infrastructure and urban equipment, plane number, scale:, work :, project, revised, drawing, binational entity yacyreta

Raw text data extracted from CAD file:

DISTANCIA MÁXIMA ENTRE PUNTALES0 MINIMO 1,50m MINIMO 0,10 MINIMO 1,50m MINIMO 0,10 VARIABLE VARIABLE SUPERFICIE ANTIDESLIZANTE CORDÓN DE HºAº TERMINACIÓN IDEM CANTEROS DISTANCIA MÁXIMA ENTRE PUNTALES0 MINIMO 1,50m 0,15 0,55 0,20 BORDE DE SOLADO CONCRETO LLANEADO Y COLOR CORDÓN DE HºAº TERMINACIÓN IDEM CANTEROS +0,00 0,90 MINIMO 0,10 MÁXIMA ALTURA SIN BARANDA SUPERFICIE CON TRATAMIENTO ESPECIAL PARA CIEGOS MÁXIMO 6,00 m DE LARGO MÁXIMO 8% DE PEND. MINIMO 1,50m MINIMO 0,10 +0,48 =2,00m CANTERO ENTEPADO SEGÚN PROYECTO VARIABLE BORDE METÁLICO IDEM ESCALONES BARANDA TIPO C SEGÚN PROYECTO VARIABLE TERMINACIÓN IDEM CANTEROS FECHA: SEPT. 2002 DISEÑO URBANO Detalle de Escaleras DU 11 CONSTRUCCION CENTRO COMUNITARIO, INFRAESTRUCTURA Y EQUIPAMIENTO URBANO PLANO Nº ESCALA: PLAN ESTRATEGICO YACYRETA 2002 S/E OBRA: PROYECTO REVISADO DIBUJO CONJUNTO HABITACIONAL VIRGEN DE FATIMA - ETAPA 11 Entidad Binacional YACYRETA SECCION 1 - MUNICIPIO DE GARUPA - PROVINCIA DE MISIONES

Language	Spanish
Drawing Type	Block
Category	People
Additional Screenshots
File Type	dwg
Materials	Concrete, Masonry, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	access, adjacent, autocad, Behinderten, block, disabilities, DWG, forme, handicapées, handicapés, handicapped, l'accès, la plate, peoples, plataforma de acesso, platform, Plattform, ramp, rampa, Rampe, ramps, stairs, stairway, Zugang
