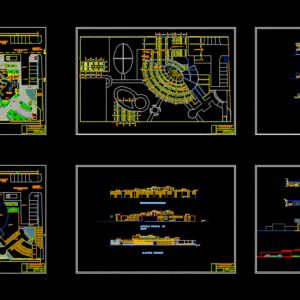

DESIGN OF A COUNTRY RESTAURANT WITH POOL; FRONTON COURT; AND SPORTS PLATFORM WITH AN AREA OF 5300 SQUARE METERS; FILE ARQUITECTONICAS has plants; CUTS AND LIFTS THE PROJECT.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

titles, indicated scale, architecture, architectural design v, professional school of architecture, juarez morals juan gabriel, student, chair, date, scale, fiction, unprg, subject, arch. chafloque castro wilder arq.llorash jose arq. perez angulo mario arq. lopez galves jose, turistico country restaurant, flat :, bath, men, ladies, pantry, laundry, general, machines, waste, trade, bathrooms, cto. of, patio of service, household, being of artists, kitchen, parking, and download, stage, dance floor, area of ​​tables, box, bar, terrace, living room, esplanade, grill area, free kitchen, fronton, sports platform , control, entry, pedestrian, vehicilar, loading area, room, dep., cleaning, deposit, game for children, locker room, adult pool, children’s pool, wardrobe, reception, water mirror, reinforced concrete beam, Cedar wood beam, wood floor, bamboo, adult set, administ., cut a – a, cut b – b, cut c – c, unloading area, cut d – d, loading and unloading area, hall, game room, fridge, children’s play, first floor, floor plan, roof plan, main elevation with fence, main elevation without fence, rear elevation, projection, camera, meat, fish, vegetables, antechamber, block of virium , plan of structures, structural joint, banked beam, reinforced concrete beam, bar, cut to – a, e levaciones, with marble, veneered pastry, veneer stone veneer, veined, as a luminaire, polished floor, with ocher, tarred wall, plaster with plaster, veneer with celima ceramic, kitchen cut

Raw text data extracted from CAD file:

THERM0KING 0.625 TITULOS ESCALA INDICADA 0.31 \A1;97.29 \A1;.15 \A1;23.70 \A1;.25 \A1;3.90 \A1;.25 \A1;7.15 \A1;.25 \A1;32.88 \A1;19.53 \A1;.15 \A1;48.89 \A1;27.00 \A1;95.74 \A1;55.00 \A1;1.20 \A1;.45 \A1;3.01 \A1;.20 \A1;2.40 \A1;.20 \A1;3.15 \A1;4.85 \A1;3.50 \A1;.45 \A1;3.00 \A1;.20 \A1;3.15 arquitectura DISEÑO ARQUITECTONICO V ESCUELA PROFESIONAL DE ARQUITECTURA JUAREZ MORALES JUAN GABRIEL ALUMNO CATEDRA FECHA ESCALA FICSA UNPRG TEMA ARQ. CHAFLOQUE CASTRO WILDER ARQ.LLORASH PAREDES JOSE ARQ. PEREZ ANGULO MARIO ARQ. LOPEZ GALVES JOSE 05/10/09 1/125 RESTAURANT TURISTICO CAMPESTRE PLANO: 1/50 \A1;27.00 \A1;95.74 \A1;55.00 \A1;97.29 \A1;.15 \A1;.00 \A1;32.88 \A1;19.53 \A1;.15 \A1;48.89 \A1;2.40 \A1;5.15 \A1;3.20 \A1;1.75 \A1;3.65 \A1;3.55 \A1;6.60 \A1;3.65 \A1;6.60 \A1;3.65 \A1;4.55 \A1;3.60 \A1;3.30 \A1;3.50 \A1;4.77 \A1;3.30 \A1;3.50 \A1;3.60 \A1;3.20 \A1;3.25 \A1;2.65 \A1;4.20 \A1;2.65 \A1;4.20 \A1;3.35 \A1;5.25 \A1;4.30 \A1;3.85 \A1;3.65 \A1;3.85 \A1;3.65 \A1;4.30 \A1;4.55 BAÑO VARONES BAÑO DAMAS DESPENSA LAVANDERIA GENERAL MAQUINAS RESIDUOS OFICIO BAÑOS VARONES BAÑOS DAMAS NPT +.30 CTO. DE NPT +.45 PATIO DE SERVICIO NPT +.45 NPT +.45 NPT +.60 MENAJE ESTAR DE ARTISTAS COCINA NPT +0.0 NPT + 0.0 NPT +.0.0 ESTACIONAMIENTO Y DESCARGA NPT +1.50 ESCENARIO PISTA DE BAILE AREA DE MESAS CAJA BAR NPT + 1.20 TERRAZA NPT +.90 NPT +.45 ESTAR NPT +..60 NPT +.60 EXPLANADA NPT +.45 AREA DE PARRILLA COCINA LIBRE NPT + .15 NPT -.15 NPT +.45 FRONTON NPT +.30 PLATAFORMA DEPORTIVA CONTROL INGRESO PEATONAL INGRESO VEHICILAR NPT +.30 AREA DE CARGA CUARTO DE DEP. BAÑOS VARONES BAÑOS DAMAS LIMPIEZA DEPOSITO ESTAR ESTAR ESTAR ESTAR JUEGO PARA NIÑOS NPT .45 BAÑO VARONES BAÑO DAMAS VESTIDORES VESTIDORES PISCINA DE ADULTOS PISCINA DE NIÑOS ESTAR 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 GUARDAROPA ESTAR RECEPCION ESPEJO DE AGUA VIGA DE CONCREO ARMADO VIGA DE MADERA CEDRO 8"X10".BARNIZADO Piso de Madera bambu JUEGO PARA ADULTOS ADMINIST. CONTROL NPT-0.0 NPT+0.45 NPT+0.75 NPT+0.15 NPT+0.00 NTT+3.50 CORTE A - A CORTE B - B NPT-0.15 NPT+0.30 NPT+0.45 CORTE C - C AREA DE DESCARGA ESTACIONAMIENTO \W1.70446; CTO. MAQUINAS \W0.41593; S.S.H.H. \W0.85715; DAMAS \W0.41593; S.S.H.H. VARONES \W0.41599; MENAJE \W0.61342; COCINA \W0.10646; TERRAZA FRONTON 5 5 5 5 5 CORTE D - D 5 5 5 5 AREA DE CARGA Y DESCARGA ESTACIONAMIENTO BAR HALL NPT+0.45 AREA DE MESAS NPT+0.45 ESTAR SALA DE JUEGOS NTT+4.85 FRIGORIFICO NPT+0.45 COCINA 5 5 5 PISTA DE BAILE AREA DE MESAS JUEGO PARA NIÑOS 5 ESCENARIO AREA DE MESAS NPT+0.75 BAR NPT+0.45 NPT+0.45 TERRAZA PRIMERA PLANTA PLANO DE CORTES NPT + .60 NPT + .60 NPT + .60 NPT + .75 NPT + .60 NPT + .60 NPT + .60 NPT + .45 NPT +.30 NPT + .45 NPT + .15 NPT +.30 NPT + .45 NPT +..60 NPT +..60 NPT +..60 NPT +..60 NPT +.45 NPT +.45 NPT +.45 NPT +.45 NPT +.45 NPT +.30 NPT +.30 NPT +0.0 NPT + 0.0 NPT +.0.0 ESTACIONAMIENTO Y DESCARGA NPT + 1.05 TERRAZA NPT +.45 ESTAR NPT +..60 NPT +.60 EXPLANADA NPT +.45 AREA DE PARRILLA COCINA LIBRE NPT + .15 NPT -.15 NPT +.45 FRONTON NPT +.30 PLATAFORMA DEPORTIVA INGRESO VEHICILAR AREA DE CARGA ESTAR ESTAR ESTAR ESTAR NPT .45 PISCINA DE ADULTOS PISCINA DE NIÑOS ESTAR 5 5 5 5 5 5 5 5 5 5 ESPEJO DE AGUA Piso de Madera bambu PLANO DE TECHOS NPT + .60 NPT + .15 NPT +..60 NPT +.45 NPT +.45 NPT +.45 NPT +.45 NPT +.45 NPT +.30 JUEGO PARA NIÑOS ELEVACION PRINCIPAL CON CERCO ELEVACION PRINCIPAL SIN CERCO ELEVACION POSTERIOR PROYECCION AREA DE MESAS NPT + .60 CAMARA DE CARNES CAMARA DE PESCADO CAMARA DE VERDURAS ANTECAMARA BLOQUE DE VIRIO PROYECCION C C D D B B A A 1 1 PLANO DE ESTRUCTURAS NPT +.45 N.V + 3.80 N.V + 6.45 N.V + 4.50 N.V + 3.80 N.V + .60 N.V + .60 N.V + .45 N.V + .00 N.V + 3.80 N.V + 6.45 N.V + 4.80 N.V + 6.25 N.V + 4.80 N.V + 3.80 N.V + 3.80 N.V + .15 N.V + .00 N.V + 6.45 N.V + 6.25 N.V + 5.00 N.V + 4.00 N.V + 4.00 N.V + 5.00 N.V + .00 N.V + 6.25 NPT + .60 N.T.T + 3.80 N.T.T + 6.45 N.T.T + 6.25 N.T.T + 4.80 N.V + 4.50 N.T.T + 3.80 N.T.T + 3.80 N.T.T + 3.80 N.T.T + 3.80 N.T.T + 3.80 N.T.T + 3.00 5 N.V + 5.20 5 5 5 5 5 A B C D E F G 5 5 1 2 3 4 5 5 5 1 2 3 4 JUNTA ESTRUCTURAL SEPARACION 5cm VIGA PERALTADA VIGA PERALTADA VIGA PERALTADA VIGA DE CONCRETO ARMADO VIGA DE CONCRETO ARMADO VIGA DE MADERA 12"X 8" VIGA DE MADERA 12"X 8" VIGA DE MADERA 12"X 8" 5 5 5 5 B C D E A 5 5 5 5 B C D E A 5 5 1 2 3 5 5 5 5 5 3 2 1 2 1 5 5 5 D C B A 5 5 5 D C B A 5 PLANO DE CORTES CORTE B - B NPT+0.45 NPT+0.75 NPT+0.45 CAMARA DE NPT+0.45 COCINA PISTA DE BAILE AREA DE MESAS JUEGO PARA NIÑOS BARRA NPT+1.50 ESCENARIO NPT+0.60 PESCADO CORTE A - A N.V + .00 5.45 6.70 6.30 6.30 6.30 6.30 6.9 6.50 A' B' C' D' E' F' G' H' I' O DISEÑO ARQUITECTONICO V ESCUELA PROFESIONAL DE ARQUITECTURA ALUMNO CATEDRA FECHA ESCALA TEMA 1/125 RESTAURANT TURISTICO CAMPESTRE PLANO: DISEÑO ARQUITECTONICO V ESCUELA PROFESIONAL DE ARQUITECTURA ALUMNO CATEDRA FECHA ESCALA TEMA 1/125 RESTAURANT TURISTICO CAMPESTRE PLANO: ELEVACIONES DISEÑO ARQUITECTONICO V ESCUELA PROFESIONAL DE ARQUITECTURA ALUMNO CATEDRA FECHA ESCALA TEMA 1/125 RESTAURANT TURISTICO CAMPESTRE PLANO: DISEÑO ARQUITECTONICO V ESCUELA PROFESIONAL DE ARQUITECTURA ALUMNO CATEDRA FECHA ESCALA TEMA 1/125 RESTAURANT TURISTICO CAMPESTRE PLANO: DISEÑO ARQUITECTONICO V ESCUELA PROFESIONAL DE ARQUITECTURA ALUMNO CATEDRA FECHA ESCALA TEMA 1/125 RESTAURANT TURISTICO CAMPESTRE PLANO: DISEÑO ARQUITECTONICO V ESCUELA PROFESIONAL DE ARQUITECTURA ALUMNO CATEDRA FECHA ESCALA TEMA 1/125 RESTAURANT TURISTICO CAMPESTRE PLANO: con Marmol Repostero Enchapado con Marmol Repostero Enchapado Enchape De Piedra Laja Veteada Enchape De Piedra Laja Veteada Como Luminaria Madera 8"x2" Piso Pulido con ocre Piso Pulido con ocre Muro Tarrajeado Enlucido con Yeso 40x40 serie rustica (Laja Beige) Enchape Con Ceramica Celima CORTE DE COCINA

Language	Spanish
Drawing Type	Full Project
Category	Hotel, Restaurants & Recreation
Additional Screenshots
File Type	dwg
Materials	Concrete, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Pool, Deck / Patio, Parking
