Security Hut DWG Block for AutoCAD

Security Hut DWG Block for AutoCAD

Security hut of condominium

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

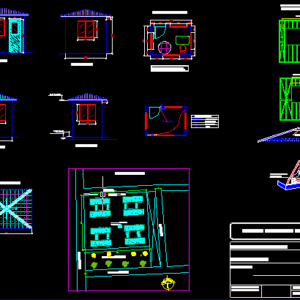

north, street d., av. the alelies, av. sau-sau., existing plaza, passage c., condominium alelies., location security booth., location plan., electrical symbology, fluorescent equipment, apply, tda, south facade, master beam, braces brace., vain reinforcement ., project: construction guardhouse., owner: committee alelies., city: vineyard of the sea, designer, technician in construction., North facade, architecture plant, east facade, west facade, roof solution, reinforcement squad truss and upper floor, reinforcement union trusses., detail metal partitions with typical elevation., detail type ridge., cut a – a, detail type pillar support., lateral elevation, frontal elevation

Raw text data extracted from CAD file:

\A1;1.00 \A1;2.23 \A1;0.30 \A1;1.00 \A1;1.00 \A1;2.00 \A1;0.70 \A1;1.00 \A1;1.00 \A1;2.50 \A1;2.23 \A1;1.80 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;2.40 \A1;3.10 \A1;0.22 \A1;0.70 \A1;0.28 \A1;1.00 \A1;0.30 \A1;0.40 \A1;1.00 \A1;0.40 \A1;2.50 \A1;1.80 \A1;0.40 \A1;1.00 \A1;0.40 \A1;0.75 \A1;1.00 \A1;0.75 \A1;0.30 NORTE CALLE D. AV. LOS ALELIES AV. SAU-SAU. plazoleta existente PASAJE C. CONDOMINIO LOS ALELIES. EMPLAZAMIENTO CASETA DE SEGURIDAD. PLANO DE UBICACIÓN. 66 6 70 4 57 SUPERFICIE UTIL : 4,5 M2 SIMBOLOGIA ELÉCTRICA EQUIPO FLUORESCENTE ENCHUFE DOBLE 10 A INTERRUPTOR 9/16 APLIQUE 1 2 1 2 TDA FACHADA SUR Viga maestra tirantes arriostriamiento. Refuerzo vano. ±0.00 ±0.00 PROYECTO: CONSTRUCCIÓN CASETA DE VIGILANCIA. PROPIETARIO: COMITÉ LOS ALELIES. CIUDAD : VIÑA DEL MAR CONTENIDO: -PLANTA DE ARQUITECTURA. \H1.222x; -ELEVACIONES. -PLANTA ELÉCTRICA. -SOLUCIÓN TECHUMBRE. -UBICACIÓN. PROYECTISTA DIBUJO: ORLANDO OLGUÍN A. \H1.125x; \fVerdana|b1|i0|c0|p34;\H1.333x; TÉCNICO EN CONSTRUCCIÓN. ESCALA: 1:50 FECHA: Junio de 2009\H1.333x;. LÁMINA: 1 de 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 FACHADA NORTE PLANTA DE ARQUITECTURA FACHADA ESTE FACHADA OESTE SOLUCIÓN DE TECHO ±0.00 ±0.00 5 Canal especial 62C085 solera superior apoyo cercha. Tapacan permanit 6mm. Montante normal C 60CA085 Refuerzo escuadra cercha y solera superior. Montante normal C 60CA085 Refuerzo unión cerchas. Canal especial 62C085 solera superior. Montante normal C 60CA085 DETALLE TABIQUES METALCON ELEVACIÓN TIPICA. Verde : 0,05 mm. Amarillo :0,05 mm. Azul: 0,13 mm. Rojo: 0,05 mm. Cyan: 0,05 mm. Color 203: 0,05 mm. Magenta: 0,05 mm. Color 172: 0,25 mm. Color 88: 0,13 mm. NORTE FACHADA OESTE P5: Cajón 80 x 80 x 2 [mm] 2 Ø 3/8 P.A.R. 2 + 2 Ø 3/8 P.A.R. Placa 160 x 120 x 4 [mm] Placa 200 x 70 x 3 [mm] 2 P5: Cajón 80 x 80 x 2 [mm] 2 Ø 3/8 P.A.R. 2 + 2 Ø 3/8 P.A.R. Placa 160 x 120 x 4 [mm] Placa 200 x 70 x 3 [mm] 2 P5: Cajón 80 x 80 x 2 [mm] 2 Ø 3/8 P.A.R. 2 + 2 Ø 3/8 P.A.R. Placa 160 x 120 x 4 [mm] Placa 200 x 70 x 3 [mm] 2 P5: Cajón 80 x 80 x 2 [mm] 2 Ø 3/8 P.A.R. 2 + 2 Ø 3/8 P.A.R. Placa 160 x 120 x 4 [mm] Placa 200 x 70 x 3 [mm] 2 P5: Cajón 80 x 80 x 2 [mm] 2 Ø 3/8 P.A.R. 2 + 2 Ø 3/8 P.A.R. Placa 160 x 120 x 4 [mm] Placa 200 x 70 x 3 [mm] 10 10 Placa 200 x 70 x 3 [mm] 2 Ø 3/8 P.A.R. 2 Ø 3/8 P.A.R. 2.0 2.0 P5: Cajón 80 x 80 x 2 [mm] Canal C150x50x3 110.00 97 Canal 150x50x3 Canal C150x50x3 2L30x30x3 A C CERCHA TIPO POR EJE ESTRUCTURAL. Escala 1:25 755 2L30x30x3 97 97 87 50 Costanera CA125x50x15x3 DETALLE TIPO CUMBRERA. Escala 1:10 DETALLE TIPO CUMBRERA. Placa 5 mm 17,5 cm 17,5 cm Placa 5 mm Placa 5 mm Placa 5 mm 13 A A CORTE A - A DETALLE TIPO APOYO PILAR. DETALLE TIPO APOYO PILAR. Escala 1:10 8 8 5 Placa 5 mm Placa 210 x 150 x 5 mm Placa 5 mm Placa 210 x 150 x 5 A A CORTE A - A UNIÓN SOLDADA TIPO DE CERCHA. Escala 1:10 Elevación Lateral Elevación Frontal 8 2 2 8 8 Placa 5 mm 2 P.A.R. ø 1/2 P.A.R. ø 1/2 P5: Cajón 80 x 80 x 2 [mm] 2 Ø 3/8 P.A.R. 2 + 2 Ø 3/8 P.A.R. Placa 160 x 120 x 4 [mm] Placa 200 x 70 x 3 [mm] 10 10 Placa 200 x 70 x 3 [mm] 2 Ø 3/8 P.A.R. 2 Ø 3/8 P.A.R. 2.0 2.0 P5: Cajón 80 x 80 x 2 [mm] Canal C150x50x3 110.00 97 Canal 150x50x3 Canal C150x50x3 2L30x30x3 A C CERCHA TIPO POR EJE ESTRUCTURAL. Escala 1:25 755 2L30x30x3 97 97 87 50 Costanera CA125x50x15x3 DETALLE TIPO CUMBRERA. Escala 1:10 DETALLE TIPO CUMBRERA. Placa 5 mm 17,5 cm 17,5 cm Placa 5 mm Placa 5 mm Placa 5 mm 13 A A CORTE A - A DETALLE TIPO APOYO PILAR. DETALLE TIPO APOYO PILAR. Escala 1:10 8 8 5 Placa 5 mm Placa 210 x 150 x 5 mm Placa 5 mm Placa 210 x 150 x 5 A A CORTE A - A UNIÓN SOLDADA TIPO DE CERCHA. Escala 1:10 Elevación Lateral Elevación Frontal 8 2 2 8 8 Placa 5 mm 2 P.A.R. ø 1/2 P.A.R. ø 1/2

Language	Spanish
Drawing Type	Block
Category	Doors & Windows
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	abrigo, access, acesso, autocad, block, condominium, DWG, hut, l'accès, la sécurité, obdach, ogement, safety, security, shelter, sicherheit, vigilancia, Zugang
