Several Doors 2D DWG Plan for AutoCAD

Several Doors 2D DWG Plan for AutoCAD

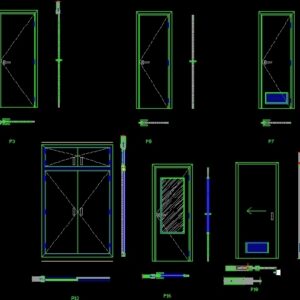

Common and double doors with included glasses – Sliding -View – Sections – Plants

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

wall, plaster, fixing clamp, screw, sapelly wood flashing, galvanized steel sheet, carpenter’s putty, laminated solid wood frame, brass sliding door guides, puller, bearings, brass upper guide, solid wooden frame sapelly, sapelly wooden fence, wooden grate for ventilation, lower brass guide, section, detail, stop

Raw text data extracted from CAD file:

5 50 cm. 40 30 20 10 1 : 5 0 P10 P11 P1 P3 P13 P16 P18 P29 P5 P7 P9 PARED ENLUCIDO PREMARCO DE MADERA MACIZA SECCION TIPO (70x30mm O 100x30mm) BATIENTE DE MADERA SAPELLY 70/100mm CONTRACHAPADO EN MADERA SAPELLY 2.5mm GARRA DE FIJACION TORNILLO TAPAJUNTA DE MADERA SAPELLY 2º BASTIDOR DE MADERA MACIZA LAMINADA DE 35x50mm CANTO DE MADERA SAPELLY 35x50mm TABLERO DM 35mm PREMARCO DE MADERA MACIZA SECCION TIPO (70x30mm O 100x30mm) BATIENTE DE MADERA SAPELLY 70/100mm CONTRACHAPADO EN MADERA SAPELLY 2.5mm GARRA DE FIJACION ENLUCIDO PARED TORNILLO TAPAJUNTA DE MADERA SAPELLY TABLERO DM 35mm PLANCHA DE ACERO GALVANIZADO GARRA DE FIJACION TORNILLO TAPAJUNTA DE MADERA SAPELLY PARED ENLUCIDO BASTIDOR DE MADERA MACIZA LAMINADA DE 30x40mm BATIENTE DE MADERA SAPELLY 70/100mm CONTRACHAPADO EN MADERA SAPELLY 2.5mm TABLERO DM 30mm PREMARCO DE MADERA MACIZA SECCION TIPO (70x30mm O 100x30mm) TABLERO DM 30mm BATIENTE DE MADERA SAPELLY 70/100mm CANTO DE MADERA SAPELLY 35x10mm CONTRACHAPADO EN MADERA SAPELLY 2.5mm PREMARCO DE MADERA MACIZA SECCION TIPO (70x30mm O 100x30mm) GARRA DE FIJACION TAPAJUNTA DE MADERA SAPELLY TORNILLO ENLUCIDO PARED TABLERO DM 30mm MASILLA DE CARPINTERO CONTRACHAPADO EN MADERA SAPELLY 2.5mm BASTIDOR DE MADERA MACIZA LAMINADA VIDRIO IMPRESO MATEADO DE 4mm BASTIDOR DE MADERA MACIZA LAMINADA CANTO DE MADERA SAPELLY 30x40mm CONTRACHAPADO EN MADERA SAPELLY 2.5mm TABLERO DM 25mm GUIAS PARA PUERTAS CORREDERAS DE LATON GARRA DE FIJACION TORNILLO TAPAJUNTA DE MADERA SAPELLY ENLUCIDO PARED BATIENTE DE MADERA SAPELLY 70/100mm PREMARCO DE MADERA MACIZA SECCION TIPO (70x30mm O 100x30mm) CONTRACHAPADO EN MADERA SAPELLY 2.5mm TABLERO DM 30mm BASTIDOR DE MADERA MACIZA LAMINADA DE 30x40mm TIRADOR BASTIDOR DE MADERA MACIZA LAMINADA DE 30x40mm TABLERO DM 25mm CONTRACHAPADO EN MADERA SAPELLY 2.5mm ENLUCIDO PARED CANTO DE MADERA SAPELLY 35x10mm TABLERO DM 30mm CONTRACHAPADO EN MADERA SAPELLY 2.5mm PARED ENLUCIDO COJINETES GUIA SUPERIOR DE LATON BASTIDOR MACIZO DE MADERA SAPELLY CERCO DE MADERA SAPELLY CERCO DE MADERA SAPELLY REJILLA DE MADERA PARA VENTILACION GUIA INFERIOR DE LATON SECCION SECCION SECCION SECCION DETALLE SECCION SECCION SECCION SECCION DETALLE SECCIONES. CARPINTERIA DE MADERA (I) AG.3.10 E: 1/5 AG.3.4 1 2 AG.3.4 3 AG.3.4 4 AG.3.4 10 AG.3.4 AG.3.4 8 7 AG.3.4 5 AG.3.4 6 AG.3.4 11 AG.3.4 PLANCHA DE ACERO GALVANIZADO TOPE 1º BASTIDOR DE MADERA MACIZA LAMINADA DE 35x50mm 4 CANTOS ENLUCIDO PARED TAPAJUNTA DE MADERA SAPELLY TORNILLO GARRA DE FIJACION PREMARCO DE MADERA MACIZA SECCION TIPO (70x30mm O 100x30mm) BATIENTE DE MADERA SAPELLY 70/100mm BASTIDOR DE MADERA MACIZA LAMINADA DE 30x40mm MASILLA DE CARPINTERO VIDRIO IMPRESO MATEADO DE 4mm AG.3.4 9 SECCION

Language	Spanish
Drawing Type	Plan
Category	Doors & Windows
Additional Screenshots
File Type	dwg
Materials	Glass, Steel, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, common, d, door, doors, double, DWG, glasses, included, plan, plants, sections, sliding, View
