Simple Service Station DWG Block for AutoCAD

Simple Service Station DWG Block for AutoCAD

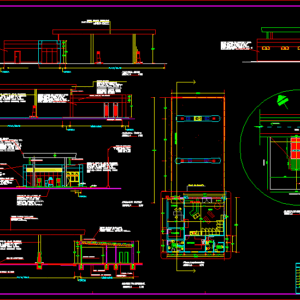

Full Simple Service Station

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

west facade, north facade, sidewalk, tempered glass, cross section, metal decorative border, architectural plant, drainage channel, patent: owner, professional, work: service station, land axis, building line, land line, street, peralta rights, reservation, to san antonio, location plant, location :, owner :, cta.cte.tral.:, address :, sup.terreno :, professional :, sup.a approve :, finca nº, foundation hºaº, rubble underlay, ceramic floor, cutting line, glazed openings, door plate, metal support pillar, metal opening, masonry island, foundations, minimarket, deposit, office, beach, shop, roof line, sshh , ladies, men, south facade, east facade

Raw text data extracted from CAD file:

\A1;5.50 \A1;0,60 \A1;4,20 \A1;VEREDA \A1;VEREDA \A1;2.80 \A1;0.80 \A1;0.60 \A1;4.20 \A1;PLAYA/ISLAS \A1;5.50 \A1;4,20 \A1;20,00 \A1;8,00 \A1;4,00 \A1;5,80 \A1;10,00 \A1;Minimarket \A1;VEREDA \A1;PLAYA/ISLAS \A1;Minimarket \A1;10,85 \A1;2,20 \A1;5,60 \A1;0,87 \A1;7,40 \A1;6,15 \A1;3,00 \A1;1,60 \A1;1,20 \A1;1,80 \A1;1,40 \A1;3,90 \A1;1,20 \A1;1,65 \A1;7,00 \A1;10,40 \A1;2,95 \A1;8,00 \A1;7,40 \A1;0,85 \A1;3,00 \A1;1,60 \A1;1,80 \A1;5.50 \A1;6,80 \A1;0,85 \A1;0,80 \A1;4,22 \A1;VEREDA \A1;VEREDA \A1;PLAYA/ISLAS \A1;VEREDA \A1;3.00 \A1;2,80 \A1;0,60 \A1;0,80 TECHO CHAPAS ONDULADASGALVANIZADAS TIPO TPR-40, ANCHO=1000mm. ESPESOR=0.85mm, CHAPAS Y ACCESORIOS PROVEER POR EL CONTRATISTA. CHAPAS SOBRE ESTRUCTURA METALICA SEGUN MEMORIA DE CALCULO 5 COLUMNA METALICA 40x40 REVESTIDO CHAPA Nº16. 2 MANOS DE ANTIOXIDO SINTETICO DE CROMATO Y 2 DE ESMALTE SINTETICO COLOR BLANCO. ZOCALO(h=ZOCALO SURTIDOR) PINTAR GRIS . FACHADA OESTE ESCALA 1:75 5 5 REVOQUE EXTERIOR CON HIDROFUGO 2 CAPAS: GRUESO-FINO. TERMINACION 2 CAPAS DE ENDUIDO EXTERIOR. 2 MANOS DE LATEX ACRILICOCOLOR BLANCO SEMIBRILLO PREVIO FIJADOR ACONDICIONADOR. BUÑAS DE 1x1cm EN CHAPA DOBLADA BWG Nº18 COLOR NEGRO. FACHADA NORTE CAÑOS DE VENTILACION CON VALVULA DE PRESION Y VACIO. ALTURA 7.41m., MINIMO 1.50m. POR ENCIMA DEL ALERO. REVOQUE EXTERIOR CON HIDROFUGO 2 CAPAS: GRUESO-FINO. TERMINACION 2 CAPAS DE ENDUIDO EXTERIOR. 2 MANOS DE LATEX ACRILICOCOLOR BLANCO SEMIBRILLO PREVIO FIJADOR ACONDICIONADOR. BUÑAS DE 1x1cm EN CHAPA DOBLADA BWG Nº18 COLOR NEGRO. VEREDA PERIMETRAL P0RTOBELLO 30x30 LINEA PROGETTO CLASSICA COLOR GRIS. JUNTA RECTA CON PASTINA PORTOKOLL GRIS GRAFITO. CORDON DE HºAº CARGADO IN SITU, PINTURA EPOXI COLOR AMARILLO PANTON 123C. COLUMNA METALICA 40x40 REVESTIDO CHAPA Nº16. 2 MANOS DE ANTIOXIDO SINTETICO DE CROMATO Y 2 DE ESMALTE SINTETICO COLOR BLANCO. ZOCALO(h=ZOCALO SURTIDOR) PINTAR GRIS TECHO CHAPAS GALVANIZADAS ONDULADAS TIPO TPR-40, ANCHO=1000mm. ESPESOR=0.85mm, CHAPAS Y ACCESORIOS PROVEER POR EL CONTRATISTA. CHAPAS SOBRE ESTRUCTURA METALICA SEGUN MEMORIA DE CALCULO ZOCALO DE ISLA ALISADO DE CEMENTO. PINTURA ACRILICA EXTRALAVABLE COLOR GRIS . CANTONERA METALICA <2"x1/4". PINTURA CON BASE DE POLIURETANO COLOR AMARILLO +0.30m +0.15m VEREDA VIDRIO TEMPLADO CORTE TRASVERSAL VEREDA 5 5 5 5 TECHO CHAPAS ONDULADAS GALVANIZADAS ANCHO=1000mm. ESPESOR=0.85mm, PLAYA/ISLAS 5 COLUMNA METALICA 40x40 REVESTIDO CHAPA Nº16. 2 MANOS DE ANTIOXIDO SINTETICO DE CROMATO Y 2 DE ESMALTE SINTETICO COLOR BLANCO. ZOCALO(h=ZOCALO SURTIDOR) PINTAR GRIS . 0.85 5 CENEFA METALICA EMBLEMATICA Planta Arquitectonica Canal de desagüe ESCALA 1:75 ESCALA 1:75 ESCALA 1:75 PATENTE: PROPIETARIO PROFESIONAL OBRA: ESTACION DE SERVICIOS EJE DEL TERRENO LINEA DE EDIFICACION LINEA DE TERRENO CALLE 25.00 25.00 50.00 10.00 21.00 10.00 10.00 56.50 5.00 DERECHOS DE PERALTA RESERVA 56.00 A SAN ANTONIO PLANTA DE UBICACION ESCALA 1/ 500 UBICACION: PROPIETARIO: CTA.CTE.TRAL.: DOMICILIO: SUP.TERRENO: DOMICILIO: PROFESIONAL: SUP.a APROBAR: 5 5 5 5 5 Tanque de agua de 30m3 VEREDA VEREDA FINCA Nº CIMENTACION DE HºAº CONTRAPISO DE CASCOTES PISO CERAMICO LINEA DE CORTE ABERTURAS VIDRIADAS PUERTA PLACA PILAR METALICO DE SOPORTE PILAR METALICO DE SOPORTE PILAR METALICO DE SOPORTE PILAR METALICO DE SOPORTE ABERTURA METALICA ISLA DE MAMPOSTERIA CIMENTACION Minimarket VEREDA PLAYA/ISLAS Minimarket SSHH & VESTUARIOS P/ PLAYEROS DEPOSITO OFICINA cf PLAYEROS SHOP 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 LINEA DE TECHO TECHO CHAPAS ONDULADAS GALVANIZADAS TIPO TPR-40, ANCHO=1000mm. ESPESOR=0.85mm, SSHH DAMAS SSHH HOMBRES 5 5 5 5 5 5 5 FACHADA SUR ESCALA 1:75 TECHO CHAPAS ONDULADAS GALVANIZADAS , ANCHO=1000mm. ESPESOR=0.85mm, 5 FACHADA ESTE ESCALA 1:75 5 5 BUÑA A 0.10m 5 REVOQUE EXTERIOR CON HIDROFUGO 2 CAPAS: GRUESO-FINO. TERMINACION 2 CAPAS DE ENDUIDO EXTERIOR. 2 MANOS DE LATEX ACRILICOCOLOR BLANCO SEMIBRILLO PREVIO FIJADOR ACONDICIONADOR. BUÑAS DE 1x1cm EN CHAPA DOBLADA BWG Nº18 COLOR NEGRO. REVOQUE EXTERIOR CON HIDROFUGO 2 CAPAS: GRUESO-FINO. TERMINACION 2 CAPAS DE ENDUIDO EXTERIOR. 2 MANOS DE LATEX ACRILICOCOLOR BLANCO SEMIBRILLO PREVIO FIJADOR ACONDICIONADOR. BUÑAS DE 1x1cm EN CHAPA DOBLADA BWG Nº18 COLOR NEGRO. 5 VEREDA VEREDA PLAYA/ISLAS VEREDA 5 5 5 5

Language	Spanish
Drawing Type	Block
Category	Gas & Service Stations

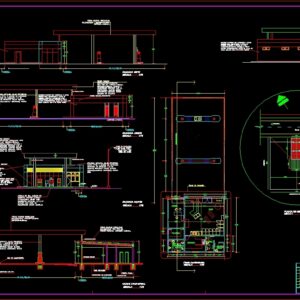

Additional Screenshots
File Type	dwg
Materials	Glass, Masonry, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, block, dispenser, DWG, exterior, full, service, service station, Simple, Station
