Slab Multisport DWG Detail for AutoCAD

Slab Multisport DWG Detail for AutoCAD

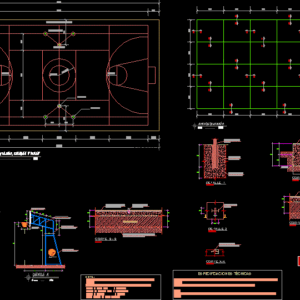

PLANT AND DETAILS OF PROPOSED multisport SLAB IN THE PARK SAN PEDRO

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

channel for lashing of soguilla hardener, quitech, art, science and technology, projection of slab of fulbito, slab of basketball, volley slab, technical specifications, note :, detail a, court xx, compacted base, sardinel, gasket with tar filler and sand, olympic mesh, multi-sport floor slab, basketball and volleyball, scale, expansion joint, indicated, arq. ricardo sánchez murrugarra, multi-sport slab, cut and details, sheet :, chair :, plans :, project :, date :, scales :, ing faculty. civil and architecture, architecture e.a.p, aranda mile, mario mauricio, responsible :, blond davila, marlon antony, malpartida tolentino, jhon alvaro, santos martinez, erik jorge

Raw text data extracted from CAD file:

2.00 32.00 2.00 36.00 1.00 1.50 15.00 1.50 1.00 20.00 3.00 3.00 9.00 3.00 2.50 2.50 2.00 7.00 6.00 6.00 6.00 7.00 2.00 36.00 3" 4.50 4.50 CANAL PARA AMARRE DE SOGUILLA TEMPLADORA -156.5517859784964 0.40 0.20 1.50 0.20 0.20 0.10 45.00° 0.40 0.20 0.10 0.12 1" 0.20 1" 0.10 0.10 0.10 0.10 0.20 1" 0.10 0.20 6.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 0.275 3.05 0.45 0.15 0.60 2.15 .50 0.55 0.275 0.60 0.60 1.05 0.23 0.45 0.45 0.58 1.50 1.20 0.90 1.80 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 \L\O DECONSark \OGRUPO 3" quitech arte, ciencia y tecnología 5 5 5 5 5 5 5 5 5 5 5 PROYECCION DE LOSA DE FULBITO LOSA DE BASQUET LOSA DE VOLEY R = 1.80 R = 1.80 R = 3.00 R = 1.80 5 5 5 ver detalle 1 ver detalle 2 5 5 5 5 5 5 5 5 5 5 ESPECIFICACIONES TÉCNICAS Losa de concreto simple F'C=140 KG/CM2, La Junta de dilatación serán cubiertas con BREA y ARENA, en proporción (8% en peso),Base con material eleccionado y compactado NOTA: El llenado de concreto en Losas se ejecutará por paños alternados; respetando el nivel entre paños. Todas las líneas demarcatorias del campo seràn de 0.05 m de ancho y para el pintado de líneas se utilizarán los colores siguientes Cancha de Voley ball = Amarillo. Cancha de Basquet Ball = Anaranjado. Cancha de Fulbito = Blanco. (Línea central de color blanco). NOTA: 5 5 DETALLE A DETALLE 1 ESC. : 1/5 DETALLE 2 ESC. : 1/5 CORTE X-X ESC. : 1/5 CONCRETO SIMPLE F'C=140 KG/CM2 AFIRMADO CON MATERIAL SELECCIONADO y COMPACTADO h = 0.20 m. BASE COMPACTADA 0.40 0.20 ESC.: 1/5 CORTE 1 - 1 SARDINEL 5 0.20 ACABADO - FROTACHADO SIN PULIR e = .015 5 0.20 0.10 0.40 0.20 F° G° d 2"DE EMBUTIR Y SACAR F° G° e = 2 1/2" FIJO A LA LOSA LOSA DE CONCRETO F`C = 140 KG/CM2 d 3/8" CON PATA DE GALLO 0.10 0.12 X X 1" JUNTA CON RELLENO BREA Y ARENA AFIRMADO CON MATERIAL SELECCIONADO y COMPACTADO h = 0.20 m. BASE COMPACTADA 0.20 ACABADO - FROTACHADO SIN PULIR e = .015 1" CORTE 2 - 2 ESC.: 1/5 0.10 0.10 0.10 AFIRMADO CON MATERIAL SELECCIONADO y COMPACTADO h = 0.20 m. JUNTA CON RELLENO BREA Y ARENA BASE COMPACTADA 0.10 0.20 1" ACABADO - FROTACHADO SIN PULIR e = .015 ESC.: 1/5 CORTE 3 - 3 0.10 0.20 6.00 5.00 5.00 5.00 5.00 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 3 3 3 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 5.00 5.00 5.00 5.00 0.275 3.05 0.45 0.15 0.60 2.15 5 Malla olimpica 0.55 0.275 0.60 0.60 1.05 0.23 0.45 0.45 0.58 TUBO FIERRO NEGRO Ø 1 1/4" PINTADO CON BASE DE SINCROMATO Y ACABADO CON ESMALTE BLANCO TUBO FIERRO NEGRO Ø 1 1/2" PINTADO CON BASE DE SINCROMATO Y ACABADO CON ESMALTE BLANCO 1.50 1.20 TABLERO DE MADERA TORNILLO e = 1", CON MARCO DE 2" x 3" TUBO FIERRO NEGRO Ø 2" PINTADO CON BASE DE SINCROMATO Y ACABADO CON ESMALTE BLANCO ARO DE FIERRO LISO DE Ø 1/2" 0.90 1.80 Malla olimpica TABLERO DE MADERA TORNILLO e = 1", CON MARCO DE 2" x 3" y BASTIDORES DE 2" x 3" ARO DE FIERRO LISO DE Ø 1/2" 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 CANAL PARA AMARRE DE SOGUILLA TEMPLADORA 3" LOSA MULTIDEPORTIVA DE FULBITO, BASQUET Y VOLEY Escala 1/100 Escala 1/20 DETALLE A Escala 1/20 JUNTA DE DILATACIÓN Escala 1/250 INDICADAS ARQ. RICARDO SÁNCHEZ MURRUGARRA NOVIEMBRE 2010 LOSA MULTIDEPORTIVA, CORTE Y DETALLES PARQUE "SAN PEDRO" LAMINA: CÁTEDRA: PLANOS: PROYECTO: FECHA: ESCALAS: "UNIVERSIDAD NACIONAL HERMILIO VALDIZÁN" FACULTAD DE ING. CIVIL Y ARQUITECTURA E.A.P DE ARQUITECTURA ARANDA MILLA, Mario Mauricio RESPONSABLE: DÁVILA RUBIO, Marlon Antony MALPARTIDA TOLENTINO, Jhon Alvaro SANTOS MARTINEZ, Erik Jorge A-10

Language	Spanish
Drawing Type	Detail
Category	Entertainment, Leisure & Sports
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park
Tags	autocad, basquetball, court, DETAIL, details, DWG, feld, field, football, golf, multisport, park, pedro, plant, proposed, san, slab, sports center, voleyball
