Solar Heater 3D DWG Model for AutoCAD

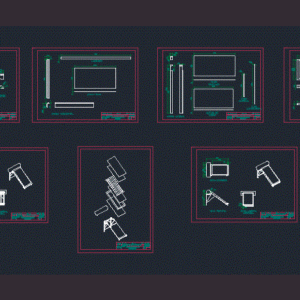

Solar heater; armed exploded; flat and 3d

Drawing labels, details, and other text information extracted from the CAD file:

base termotanque, c. e. c. no., esc., acot. mm, fecha., prof. a. sereno, p. titulacion, titulo, calif., lamina no., equipo no., calentador solar despiece, ipn, soporte para colector, c. e. c. no., esc., acot. mm, fecha., prof. a. sereno, p. titulacion, titulo, calif., lamina no., equipo no., calentador solar despiece, ipn, barra horizontal, c. e. c. no., esc., acot. mm, fecha., prof. a. sereno, p. titulacion, titulo, calif., lamina no., equipo no., calentador solar despiece, ipn, barra lateral, c. e. c. no., esc., acot. mm, fecha., prof. a. sereno, p. titulacion, titulo, calif., lamina no., equipo no., calentador solar despiece, ipn, marco de aluminio ionizado, soporte, larguero, tirante posterior, vidrio templado, superficie selectiva cromo negro, aletas de cobre, tubo cabezal, tubo longitudinal, base, c. e. c. no., esc., acot. mm, fecha., prof. a. sereno, p. titulacion, titulo, calif., lamina no., equipo no., calentador solar conjunto, ipn, c. e. c. no., esc., acot. mm, fecha., prof. a. sereno, p. titulacion, titulo, calif., lamina no., equipo no., calentador solar explotado, ipn, vista superior, vista frontal, vista lateral derecha, c. e. c. no., esc., acot. mm, fecha., prof. a. sereno, p. titulacion, titulo, calif., lamina no., equipo no., calentador solar conjunto, ipn, vista superior, vista frontal, vista lateral derecha

Raw text data extracted from CAD file:

412 607 20 70 154 R230 116 1133 160 134 180 7 95 57.5 13.7 1093 74 24 120.5 30 57.5 51.5 90 20 154 1202 1356 13.7 17.5 1956 50 60 70 7 16.3 30.7 75.5 35.3 6 d31.6 d23 1180 30 2320 1132 3 2120 2320 1050 1132 160 2188 1090 2 2210 1050 2 d25 1260 d15.8 2178 2320 1130 1 2490 70 1715 21.5 492 70 70 2490 2005 6.25 1762 284.37 23.87 400 22.5 1715 18.5 d460 d25 1290 606 357 1718 1357 48.5 160 4 2 1 d23 d31.6 112 400 284.37 23.87 22.5 d460 d25 1718 1357 357 112 d23 d31.6 \W1.63681; BASE TERMOTANQUE 412 607 <> 70 \W0.31095; C. E. C. y T No. 2 "M I G U \W0.31095; E L B E R N A R D" ESC. 1:1 ACOT. mm FECHA. 07.ABRIL.14 PROF. A. SERENO \W1.02087; P. TITULACION GRUPO:6IV03 TITULO CALIF. LAMINA \W0.49294; NO. EQUIPO NO. 5 \W1.09161; CALENTADOR SOLAR \W4.99638; DESPIECE IPN \W0.48927; 1 5 5 116 5 160 134 180 \W3.54157; SOPORTE PARA \W3.54157; COLECTOR 7.0 \W0.31095; C. E. C. y T No. 2 "M I G U \W0.31095; E L B E R N A R D" ESC. 1:1 ACOT. mm FECHA. 07.ABRIL.14 PROF. A. SERENO \W1.02087; P. TITULACION GRUPO:6IV03 TITULO CALIF. LAMINA \W0.49294; NO. EQUIPO NO. 5 \W1.09161; CALENTADOR SOLAR \W4.99638; DESPIECE IPN \W0.41784; 2 \W1.89872; BARRA HORIZONTAL \W0.31095; C. E. C. y T No. 2 "M I G U \W0.31095; E L B E R N A R D" ESC. 1:1 ACOT. mm FECHA. 07.ABRIL.14 PROF. A. SERENO \W1.02087; P. TITULACION GRUPO:6IV03 TITULO CALIF. LAMINA \W0.49294; NO. EQUIPO NO. 5 \W1.09161; CALENTADOR SOLAR \W4.99638; DESPIECE IPN \W0.41784; 3 \W0.20313; BARRA LATERAL \W0.31095; C. E. C. y T No. 2 "M I G U \W0.31095; E L B E R N A R D" ESC. 1:1 ACOT. mm FECHA. 07.ABRIL.14 PROF. A. SERENO \W1.02087; P. TITULACION GRUPO:6IV03 TITULO CALIF. LAMINA \W0.49294; NO. EQUIPO NO. 5 \W1.09161; CALENTADOR SOLAR \W4.99638; DESPIECE IPN \W0.39403; 4 \W1.44633; MARCO DE ALUMINIO \W1.44633; IONIZADO 95 57.5 13.7 1093 74 24 120.5 30 57.5 51.5 5 5 154 1202 1356 13.7 5 1956 5 60 70 7 16.3 30.7 75.5 35.3 5 d31.6 d23 \W1.18171; SOPORTE 1180 \W5.44633; LARGUERO \W2.39872; TIRANTE LATERAL- \W2.39872; POSTERIOR 30 2320 1132 3 \W3.84599; VIDRIO \W3.84599; TEMPLADO 2120 2320 1050 1132 160 2188 1090 2 \W0.82729; SUPERFICIE SELECTIVA \W0.82729; CROMO NEGRO 2210 1050 2 \W2.13171; ALETAS DE \W2.13171; COBRE d25 1260 d15.8 2178 \W0.65517; TUBO CABEZAL \W2.05455; TUBO LONGITUDINAL 2320 1130 1 \W4.44633; placa- base 2490 21.5 2005 5 492 1762 5 5 5 5 2490 18.5 70 70 70 1715 1715 d460 d25 1718 1357 357 606 1290 160 48.5 112 d23 d31.6 4 2 1 \W0.31095; C. E. C. y T No. 2 "M I G U \W0.31095; E L B E R N A R D" ESC. 1:1 ACOT. mm FECHA. 07.ABRIL.14 PROF. A. SERENO \W1.02087; P. TITULACION GRUPO:6IV03 TITULO CALIF. LAMINA \W0.49294; NO. EQUIPO NO. 5 \W1.09161; CALENTADOR SOLAR \W4.68685; CONJUNTO IPN \W0.41784; 5 \W0.31095; C. E. C. y T No. 2 "M I G U \W0.31095; E L B E R N A R D" ESC. 1:1 ACOT. mm FECHA. 07.ABRIL.14 PROF. A. SERENO \W1.02087; P. TITULACION GRUPO:6IV03 TITULO CALIF. LAMINA \W0.49294; NO. EQUIPO NO. 5 \W1.09161; CALENTADOR SOLAR \W4.35352; EXPLOTADO IPN \W0.39403; 6 \W3.27967; VISTA SUPERIOR \W3.70824; VISTA FRONTAL \W3.89872; VISTA LATERAL \W5.87491; DERECHA \W0.31095; C. E. C. y T No. 2 "M I G U \W0.31095; E L B E R N A R D" ESC. 1:1 ACOT. mm FECHA. 07.ABRIL.14 PROF. A. SERENO \W1.02087; P. TITULACION GRUPO:6IV03 TITULO CALIF. LAMINA \W0.49294; NO. EQUIPO NO. 5 \W1.09161; CALENTADOR SOLAR \W4.68685; CONJUNTO IPN \W0.41784; 5 \W3.27967; VISTA SUPERIOR \W3.70824; VISTA FRONTAL \W3.89872; VISTA LATERAL \W5.87491; DERECHA 5 5 5 5 d460 d25 1718 1357 357 112 d23 d31.6

Language	English
Drawing Type	Model
Category	Climate Conditioning
