Stair DWG Detail for AutoCAD

Stair DWG Detail for AutoCAD

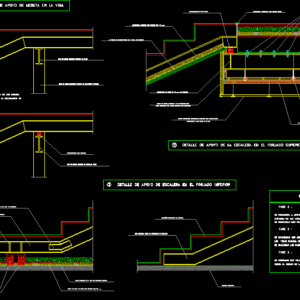

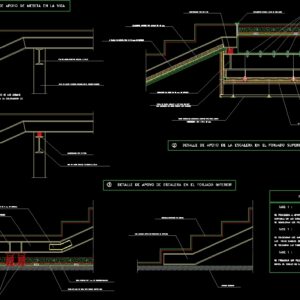

Details of steps typical embedded at both ends with marble finishes.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

nib, nib, Ladder support detail on the lower floor, support detail of the staircase in the upper floor, detail of plateau support on beam, steel stiffener of mm. of thickness, sheet metal profile anchored the beams, for securing the vertical roof type sandwich, plates of mm. mad mm., dimensions mm., absorbent decorative ceiling type fibral color, acoustic insulation type rocdan mm., steel shock absorber type fr hz, beam anchored to the floor, flashing anchored one side, acoustic insulation type rocdan mm., plates of mm. of thickness, type shock absorber, existing slabs of marble, metal beam stairway stringer, existing forged, hilti anchor bolts from beam to wrought, phases of action, phase, it is necessary to strut the beams for later, cut it in the indicated areas., the rafters. of the beam, the shock absorbers were placed at the same point where they supported, phase, welded the beam parts will be placed steel platforms., phase, the peldanos that form a plateau are formed as, indicates the drawing on the left., the peldanos necessary to work in comfort are demolished., mm steel plate. of thickness., metal beam stairway stringer, steel stiffeners of mm. of thickness, flooring of the living room, rubber shock absorber, type shock absorbers, rock wool panel type rocdan mm., Floating slab of cm. of reinforced concrete., existing steel beam welded to the pillar, existing steel pillar supported on the lower floor, type shock absorber, welded steel beam back to pillar, the welding support beam again taking into account the placement of, the struts beams will be shortened and the support struts will be cut., phase, the shock absorbers in the indicated area.

Raw text data extracted from CAD file:

Plumilla 5 3 4 2 3 3 2 2 3 3 3 3 3 3 3 Plumilla 5 3 4 3 3 3 3 2 3 3 3 3 3 3 3 F=A0 E=1/5 Ep=200.00 3 DETALLE DE APOYO DE ESCALERA EN EL FORJADO INFERIOR 2 DETALLE DE APOYO DE LA ESCALERA EN EL FORJADO SUPERIOR 1 DETALLE DE APOYO DE MESETA EN LA VIGA RIGIDIZADOR DE ACERO DE 10 mm. DE ESPESOR PERFIL DE CHAPA ANCLADO A LAS VIGAS HEB-200 PARA SUJECCION DEL TECHO VERTICAL TIPO SANDWICH 2 PLACAS DE CARTON-YESO DE 15 mm. + MAD 4 mm. DIMENSIONES : 600 x 600 x 25 mm. TECHO DECORATIVO ABSORVENTE ACUSTICO TIPO FIBRAL COLOR AISLAMIENTO ACUSTICO TIPO ROCDAN 231-40 mm. AMORTIGUADOR DE ACERO Fr 5 Hz TIPO TAM-50 VIGA HEB-200 ANCLADA AL FORJADO TAPAJUNTAS ANCLADO A UNO DE LOS LADOS AISLAMIENTO ACUSTICO TIPO ROCDAN 231-40 mm. 2 PLACAS DE CARTON-YESO DE 15 mm. DE ESPESOR AMORTIGUADOR TIPO VE-1135 PELDANOS EXISTENTES DE MARMOL VIGA METALICA ZANCA DE FORMACION DE ESCALERA FORJADO EXISTENTE TACOS HILTI DE ANCLAJE DE LA VIGA AL FORJADO FASES DE ACTUACION FASE 1 : SE PROCEDERA A APUNTALAR LAS VIGAS ZANCAS, PARA POSTERIORMENTE CORTARLA EN LAS ZONAS INDICADA. LAS VIGAS ZANCAS. (ENCIMA DE LA VIGA DE APOYO) SE COLOCARAN LOS AMORTIGUADORES EN EL MISMO PUNTO DONDE APOYABAN FASE 1 : SE SOLDARAN LAS PARTES DE VIGA Y SE COLOCARAN UNAS PLATABANDAS DE ACERO. FASE 1 : SE FORMARAN LOS PELDANOS QUE SE TIRARON, FORMANDO UNA MESETA COMO INDICA EL DIBUJO DE LA IZQUIERDA. SE DEMOLERAN LOS PELDANOS NECESARIOS PARA PODER TRABAJAR CON COMODIDAD. PLATABANDA DE ACERO DE 8 mm. DE ESPESOR. VIGA METALICA ZANCA DE FORMACION DE ESCALERA RIGIDIZADORES DE ACERO DE 8 mm. DE ESPESOR SOLADO PETREO DE LA SALA AMORTIGUADOR DE CAUCHO AMORTIGUADORES TIPO VE-1135 PANEL DE LANA DE ROCA TIPO ROCDAN 231/30 mm. LOSA FLOTANTE DE 7 cm. DE HORMIGON ARMADO. VIGA DE ACERO EXISTENTE SOLDADA AL PILAR PILAR DE ACERO EXISTENTE APOYADO EN EL FORJADO INFERIOR AMORTIGUADOR TIPO VE-1135 VIGA DE ACERO SOLDADA DE NUEVO AL PILAR LA VIGA DE APOYO DE SOLDARA DE NUEVO TENIENDO EN CUENTA LA COLOCACION DE SE APUNTALARAN LAS VIGAS ZANCAS Y SE CORTARA LA DE APOYO DE LAS MISMAS. FASE 1 : LOS AMORTIGUADORES VE-1135 EN LA ZONA INDICADA.

Language	Spanish
Drawing Type	Detail
Category	Stairways
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	autocad, degrau, DETAIL, details, DWG, échelle, embedded, ends, escada, escalier, étape, finishes, ladder, leiter, marble, stair, staircase, stairway, step, steps, stufen, treppe, treppen, typical
