Stone Wall DWG Detail for AutoCAD

Stone Wall DWG Detail for AutoCAD

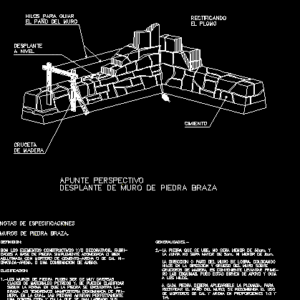

Stone Wall – Details – Isometric

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

specifications notes, stone walls breaststroke., rectifying, The Lead, threads to guide, the pano of the wall, foundation, cross-piece, of wood, exhaustion, level, perspective point, rebar of boulder stone wall, definition:, are the constructive elements, Each stone base simply accommodated well, agglutinated with lime mortar, a combination of both., classification:, the stone walls can be very diverse, kinds of materials can be classified, according to the way the stone is, brada So we will have masonry called, in the the stones fit perfectly, against each other in which their, faces perfectly in order to get that, all agree. it follows, that for a wall of this is not necessary, use then the stones alone have, a mooring anyway, bra use some mixture to facilitate in certain, ma his work., it is called masonry of that in which, low one of the faces of the outside, that the gaps between are, Swim with mortar. It is probably the most, since its cost is not so high its if not, is if it presents good qualities instead, of work transmission of pressures., the stone that will not be less than, the board shall not be greater than or less than, the pano direction of the wall is placed, threads in the thick direction of the wall about, cruises is convenient to lift, These are the guiding support, the threads., Each stone should be applied to, rectify the cloth the use is recommended, of sand lime mortars in proportions, the stones will be due ie the, vertical alternating, grando a better when they do not alternate, the wall will not have consistency, arise cracks in the boards., walls, detail no., stone wall breaststroke

Raw text data extracted from CAD file:

NOTAS DE ESPECIFICACIONES MUROS DE PIEDRA BRAZA. RECTIFICANDO EL PLOMO HILOS PARA GUIAR EL PANO DEL MURO CIMIENTO CRUCETA DE MADERA DESPLANTE A NIVEL APUNTE PERSPECTIVO DESPLANTE DE MURO DE PIEDRA BRAZA DEFINICION: SON LOS ELEMENTOS CONSTRUCTIVOS Y/O DECORATIVOS, FABRI- CADOS A BASE DE PIEDRA SIMPLEMENTE ACOMODADA O BIEN AGLUTINADA CON MORTERO DE CEMENTO-ARENA O DE CAL HI- DRATADA-ARENA, O UNA COMBINACION DE AMBAS. CLASIFICACION: 1.- LOS MUROS DE PIEDRA PUDEN SER DE MUY DIVERSAS CLASES DE MATERIALES PETREOS Y, SE PUEDEN CLASIFICAR SEGUN LA FORMA EN QUE LA PIEDRA SE ENCUENTRA LA- BRADA. ASI TENDREMOS MAMPOSTERIA DENOMINADA DE PRI- MERA, EN LA CUAL, LAS PIEDRAS AJUSTAN PERFECTAMENTE UNA CONTRA OTRA Y EN LA QUE SE HAN LABRADO SUS CARAS PERFECTAMENTE CON OBJETO DE LOGRAR QUE ASIENTEN A HUESO, TODAS ELLAS. DE ELLO SE DESPRENDE QUE PARA UN MURO DE ESTE TIPO, NO SEA NECESARIO USAR MORTERO, PUES LAS PIEDRAS POR SI SOLAS TIENEN UN AMARRE SUFICIENTE; DE TODAS FORMAS SE ACOSTUM- BRA USAR ALGUNA MEZCLA PARA FACILITAR EN CIERTA FOR- MA SU TRABAJO. SE LLAMA MAMPOSTERIA DE 2a., AQUELLA EN QUE SE TRA- BAJA UNA DE LAS CARAS DE LA PIEDRA, LA EXTERIOR Y QUE LOS HUECOS COMPRENDIDOS ENTRE ELLAS, SON LLE- NADOS CON MORTERO. ES PROBABLEMENTE LA MAS USUAL, YA QUE SU COSTO NO ES TAN ALTO Y SU ACABADO, SI NO ES PERFECTO, SI PRESENTA EN CAMBIO BUENAS CALIDADES DE TRABAJO Y TRANSMISION DE PRESIONES. GENERALIDADES.- 2.- LA PIEDRA QUE SE USE, NO SERA MENOR DE 30cm. Y LA JUNTA NO SERA MAYOR DE 5cm. NI MENOR DE 2cm. LA DIRECCION O PANO DEL MURO SE LOGRA, COLOCANDO HILOS EN LA DIRECCION Y GRUESO DEL MURO SOBRE CRUCEROS DE MADERA, ES CONVENIENTE LEVANTAR PRIME- RO LAS ESQUINAS, PUES ESTAS SIRVEN DE APOYO Y GUIA A LOS HILOS. A CADA PIEDRA DEBERA APLICARSELE LA PLOMADA, PARA RECTIFICAR EL PANO DEL MURO; SE RECOMIENDA EL USO DE MORTEROS DE CAL Y ARENA EN PROPORCIONES 1:3 Y 1:4. LAS PIEDRAS SE DEBERAN CUATRAPEAR, ES DECIR LAS JUNTAS SE ALTERNARAN VERTICAL U HORIZONTALMENTE, LO- GRANDO UN MEJOR AMARRE, CUANDO NO SE ALTERNAN LAS JUNTAS, EL MURO NO TENDRA CONSISTENCIA Y PUEDEN SURGIR CUARTEADURAS EN LAS JUNTAS. 1. MUROS DETALLE No. 1.7. MURO DE PIEDRA BRAZA

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Masonry, Wood, Other
Measurement Units
Footprint Area
Building Features
Tags	autocad, block, constructive details, DETAIL, details, DWG, isometric, mur de pierre, panel, parede de pedra, partition wall, steinmauer, stone, stone walls, wall
