Storage tank

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

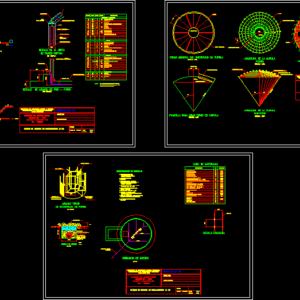

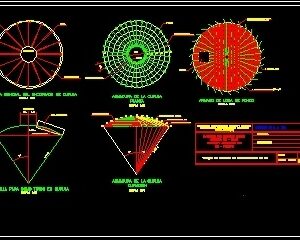

aall, pvc, clearing and cleaning, drains, paved base, steel black wire, formwork for dome, wall formwork, manual excavation, staking and leveling, sign, quantity, description, bill of materials, threaded bronze gate valve, short section hg.-rl., neplo hg., tee hg., exit, entrance, aereadores, short section hg., universal hg., female adapter hg.-pvc., short section hg.-rt., aluminum sifter, long ., cant., list of accessories, drain and overflow, manhole, aerator hg., outlet network, drain, masonry, brick, valve chamber, niv. max., overflow, specifications of materials, well washed and sieved, with armor those with excess, chlorides in their composition: yes, in waterproof coatings, cut, plant, gravel, coarse gravel, alkylated or plastic paper, sections of tube , paved base, detail of drains, diam., armed with slab of bottom, general form of the dome formwork, template for typical dome in dome, armor of the dome, detail of the board, no scale, detail of armed floor – wall, note:, electrowelded and hexagonal reinforcement, perimeter, wall formwork, typical reinforcement, half planked, triplex or wood, plywood, drain, iron section to bend and, pots, triplex table sector, formwork board , guiding cut, electrowelded mesh, wall-dome joint, see detail of the gasket, tank, foundations, hexagonal mesh, waterproof coating, tar or alquintran, board, wall-dome, location of drains, stone replantillo, h. ciclopeo, imperbealizado plaster, chopped table, gadna cana, stair detail, elevation, ssa – praguas, reviewed and updated by, ssa – usaid agreement, drawn up by project washed, plane :, file :, consultant :, inspector :, date :, scale:, indicated, of:, urban development ministry and housing, undersecretary of environmental sanitation, system of ap from:

Raw text data extracted from CAD file:

\A1;0.30 \A1;0.30 \A1;0.05 \A1;0.05 \A1;2.41 \A1;1.00 \A1;0.15 \A1;0.30 \A1;0.20 \A1;0.30 \A1;0.10 \A1;0.10 \A1;1.10 \A1;0.15 \A1;1.30 \A1;0.10 \A1;0.20 \A1;2.20 \A1;0.15 \A1;0.15 \A1;0.80 \A1;1.10 \A1;\U+22052.41 \A1;2.41 \A1;0.05 \A1;0.05 \A1;3.11 \A1;1.00 \A1;0.15 \A1;0.30 \A1;0.10 \A1;0.20 \A1;0.10 \A1;0.10 \A1;0.30 \A1;0.15 \A1;0.05 \A1;0.20 \A1;.30 \A1;35° \A1;0.30 \A1;0.30 \A1;35° \A1;35° \A1;0.20 \A1;0.60 \A1;1.00 \A1;2.00 \A1;MIN. 0.25 \A1;0.30 \A1;0.15 \A1;0.30 \A1;0.30 AALL PVC 1" 1% 1% 1% 1% 1% 1% 1% 1% 1% 1% 1% 1% DESBROCE Y LIMPIEZA MALLA ELECTROSOLDADA TIPO 3.10 DRENES EMPEDRADO BASE PINTURA CEMENTO BLANCO (2 MANOS) ALAMBRE NEGRO ACERADO HIERRO 6 mm ESCALERA DE HG d 3/4" HORMIGON SIMPLE f'c=210 Kg/cm2 ENCOFRADO PARA CUPULA MALLA EXAGONAL 5/8" o 3/4" ALT=1.50 m MALLA EXAGONAL 5/8" o 3/4" ALT=1.00 m ENLUCIDO TIPO 3 CHAMPEADO MORTERO 1:2 ESP.= 2 cm (PARED) ENCOFRADO DE PARED EXCAVACION MANUAL REPLANTEO Y NIVELACION MAMPOSTERIA DE LADRILLO ESP.= 0.15 m ENLUCIDO INTERIOR MAS IMPERMEABILIZANTE (PISO-PARED) SIGNO A1 A9 A8 A7 A6 A5 A4 A3 A2 B2 B1 A11 A10 D3 D2 D1 C8 C7 C6 C5 C4 C3 C2 C1 B7 B6 B5 B4 B3 21.95 04.95 CANTIDAD U DESCRIPCION LISTA DE MATERIALES 21.93 23.10 00.46 05.00 18.40 M2 M2 M3 M2 M2 19.02 07.23 05.66 23.24 03.00 26.31 23.24 M2 M Kg M M M2 M2 23.10 09.10 2.60 VALVULA COMPUERTA DE BRONCE ROSCADA VALVULA COMPUERTA DE BRONCE ROSCADA VALVULA COMPUERTA DE BRONCE ROSCADA .60 1 TRAMO CORTO HG.-RL. 2.25 .90 NEPLO HG. .15 TEE HG. NEPLO HG. .10 SALIDA .60 .65 1 1 1 1 2 2 3 3 1 1 1 1 NEPLO HG. .10 CODOS HG d90° NEPLO HG. .20 ENTRADA NEPLO HG. .20 2.05 NEPLO HG. .25 NEPLO HG. .10 .75 NEPLO HG. .10 AEREADORES 50 50 50 1 1 1 2 2 4 2 2 TRAMO CORTO HG. TRAMO CORTO HG. CODO DE 90 HG. UNIVERSAL HG. TRAMO CORTO HG. CODO DE 90 HG. UNIVERSAL HG. ADAPTADOR HEMBRA HG.-PVC. ADAPTADOR HEMBRA HG.-PVC. TRAMO CORTO HG. UNIVERSAL HG. TRAMO CORTO HG.-RT. CERNIDERA DE ALUMINIO ADAPTADOR HEMBRA HG.-PVC. TRAMO CORTO HG. M2 Kg M LONG. CANT. DESCRIPCION LISTA DE ACCESORIOS DESAGUE Y DESBORDE 05.00 M2 01.49 M3 BOCA DE VISITA d 0.60 ESCALERA 3/4" AEREADOR HG. D2 D2 D3 SUMIDERO .40x.40 A7 A5 A8 A10 B1 B2 B3 B5 B6 A10 A6 A6 A4 A3 A2 A1 B5 A4 A5 B3 A2 A7 B7 A11 B6 A10 A3 A9 A3 C6 C6 C8 C6 C5 SALIDA RED DESAGUE MAMPOSTERIA DE LADRILLO CAMARA DE VALVULAS NIV. MAX. DESBORDE SUMIDERO .40x.40 1 % MALLA HEXAGONAL 5/8" BOCA DE VISITA d 0.60 ENTRADA ESPECIFICACIONES DE MATERIALES 1. ARENA NORMA ASTM C-33-86 MODULO DE FINURA 2.4 a 2.6 DIAMTRO <= 4.75 mm. TAMIZ No.4 BIEN LAVADA Y TAMIZADA 2. CEMENTO PORTLAND TIPO I 3. AGUA LIMPIA 4. ADITIVOS SE RESTRINGUE EN CONTACTO CON ARMADURAS AQUELLOS CON EXCESO DE CLORUROS EN SU COMPOSICION: SI EN ENLUCIDOS IMPERMEABLES 5. MALLAS EXAGONALES TENSION 210 a 250 MPa. RECOMENDADA LA DE 5/8" o 3/4" F'c >= 400 Kg/cm2 1:2 1:2:0.48 CEMENTO-ARENA-RELACION AGUA CEMENTO 8. DOSIFICACION DEL MORTERO AL PESO 7. ALAMBRES NEGRO ACERADO 3 mm. #16 FLUENCIA: fy=500 MPa. 6. MALLA ELECTROSOLDADA RESISTENCIA A LA CORTE ESCALA 1:40 ESCALA 1:40 PLANTA Gravilla Grava gruesa Papel alquiitranado o plastico Tramos de tubo de cemento D=100 mm L=50 cm con juntas abiertas 1 cm. Empedrado base DETALLE DE DRENES ESC. 1:10 DIAM. C6 C6 C1 C5 C8 A A11 B7 SALIDA DESAGUE ARMADO DE LOSA DE FONDO ESCALA 1:30 ESCALA 1:30 FORMA GENERAL DEL ENCOFRADO DE CUPULA PLANTILLA PARA DOMO TIPICO EN CUPULA ESCALA 1:30 ARMADURA DE LA CUPULA ESCALA 1:30 DETALLE DE LA JUNTA SIN ESCALA DETALLE DE ARMADO DE PISO - PARED SIN ESCALA 0.47 NOTA: LAS ARMADURAS ELECTROSOLDADAS Y HEXAGONAL SERAN AMARRADAS ENTRE SI CON ALAMBRE No 20 CADA 20 cm. EN AMBOS SENTIDOS SIN ESCALA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 BOCA DE VISITA 0.60*0.60 ESCALERA d 3/4" 5 NT 5 5 5 5 5 5 5 5 5 5 5 5 ENTRADA D2 D3 D2 A' A A' 1.00 Alfajias perimetrales tabla de 2x25 cm DE ENCOFRADO DE PARED ARMADO TIPICO ALTERNATIVA No. 1 ALTERNATIVA No. 2 media duela machimbrada triplex o madera contrachapada 2.00 SUMIDERO TRAMO DE HIERRO PARA DOBLAR Y EMPOTRAR EN LA PARED L=0.20 1 d 6 mm a 25 cm 1 CAPA DE MALLA HEXAGONAL 5/8" o 3/4" ALFAJIAS SECTOR TABLA TRIPLEX BOCA DE VISITA HIERROS MERIDIONALES d 6 mm HIERROS PARALELOS d 6 mm HIERRO PERIMETRAL d 8 mm 5 R=2.14 m 0.30 0.30 BOCA DE VISITA TABLA PARA ENCOFRADO CORTE DE FORMA GUIA 5 R=2.14 m f=0.38 m 0.10 0.20 0.10 0.10 HIERRO d 6 mm MALLA ELECTROSOLDADA 1 CAPA MALLA ELECTROSOLDADA TIPO 3.10 B4 M2 M2 HIERRO 8 mm Kg JUNTA PARED-CUPULA M HIERRO 3 mm Kg 50 50 50 50 50 50 50 50 50 50 63 A3 A3 A2 B3 B4 VER DETALLE DE LA JUNTA C2 C3 C4 C3 C4 C5 C1 C7 A3 A2 B3 0.30 9. RESISTENCIA MINIMA SUELO 1 Kg/cm2 PRUEBA EN SITIO MENOR QUE 1 Kg/cm2 REALIZAR MEJORAMIENTO DEL TANQUE 10. NO SE DEBE RELLENAR ALREDEDOR MIN. 0.25 0.30 0.15 B1 5 CIMENTACION MALLA EXAGONAL ENLUCIDO IMPERMEABLIZADO MALLA EXAGONAL d 3 mm MALLA EXAGONAL 5/8" O 3/4" BREA O ALQUINTRAN JUNTA DE PARED-CUPULA DESAGUE SALIDA UBICACION DE DRENES ESC. 1:40 TUBERIA H.S. 100 mm. REPLANTILLO DE PIEDRA H. CICLOPEO HIERROR REFUERZO d 3 mm. MALLA EXAGONAL ENLUCIDO IMPERBEALIZADO 0.05 0.20 5 35 30 25 20 15 10 05 00 35 30 25 20 15 10 05 35 30 25 15 10 5 HIERRO MERIDIONAL d 6 mm. HIERRO PARALELO d 3 mm. 0.20 MALLA EXAGONAL 2 CAPAS L=10.00 m. S=1% PUEDE SER PVC DRENAJE L=1.00 L=1.00 L=1.50 L=1.00 tabla picada, cana gadua 0.30 DETALLE ESCALERA DETALLE ESCALERA 1 1 3 2 2 2 1 1 ESCALA 1:30 ARMADURA DE LA CUPULA ELEVACION PLANTA d 8mm .30 B2 d 8 mm. 0.60 d 8 mm. 0.30 d 3/4 HG A1 TANQUE DE RESERVA DE FERROCEMENTO 10 M3 SSA - PRAGUAS PLANO-TIPO (PT) REVISADO Y ACTUALIZADO POR CONVENIO SSA - USAID ELABORADO POR PROYECTO WASHED PLANO: ARCHIVO: CONSULTOR: FISCALIZADOR: FECHA: ESCALA: INDICADAS TFC10 1 3 DE: MINISTERIO DE DESARROLLO URBANO Y VIVIENDA SUBSECRETARIA DE SANEAMIENTO AMBIENTAL SISTEMA DE A.P. DE: TANQUE DE RESERVA DE FERROCEMENTO 10 M3 SISTEMA DE A.P. DE: SUBSECRETARIA DE SANEAMIENTO AMBIENTAL MINISTERIO DE DESARROLLO URBANO Y VIVIENDA ELABORADO POR PROYECTO WASHED CONVENIO SSA - USAID REVISADO Y ACTUALIZADO POR PLANO-TIPO (PT) SSA - PRAGUAS ESCALA: FECHA: INDICADAS 3 ARCHIVO: PLANO: TFC10 DE: 3 FISCALIZADOR: CONSULTOR: TANQUE DE RESERVA DE FERROCEMENTO 10 M3 SISTEMA DE A.P. DE: SUBSECRETARIA DE SANEAMIENTO AMBIENTAL MINISTERIO DE DESARROLLO URBANO Y VIVIENDA ELABORADO POR PROYECTO WASHED CONVENIO SSA - USAID REVISADO Y ACTUALIZADO POR PLANO-TIPO (PT) SSA - PRAGUAS ESCALA: FECHA: INDICADAS 3 ARCHIVO: PLANO: TFC10 DE: 2 FISCALIZADOR: CONSULTOR:

Language	Spanish
Drawing Type	Block
Category	Industrial
Additional Screenshots
File Type	dwg
Materials	Aluminum, Masonry, Plastic, Steel, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	à gaz, agua, autocad, block, DWG, gas, híbrido, hybrid, hybrides, l'eau, reserve tank, reservoir, storage, tank, tanque, wasser, water
