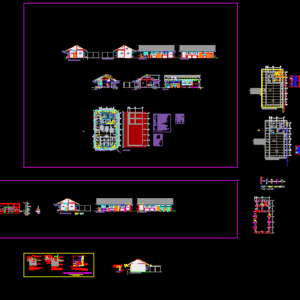

Module Multiple Use Room in Echarati district – proposed that houses several shops, a kitchen, bathrooms differentiated; deposit, dining room and administrative area

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

designer:, cad: anahi, viewnumber, sheetnumber, plan: foundations and cover structures, cad: depi, npt., a a ‘, b b’, b b ‘, warehouse, warehouse, kitchen, ss.hh. males, ss.hh. ladies, jewelry and embroidery workshop, mad., alum, c c ‘, colored polished concrete floor, section a-a’, section b-b ‘, multipurpose room, section c-c’, distribution plant, elevation right lateral, frontal elevation, posterior elevation, left lateral elevation, cyclopean, minimum length of overlap:, concrete structural elements of confinement, – confinement elements, – slabs and stairs, – beams and columns banked, – footings and connecting beams, free coatings:, reinforced, concrete, general technical specifications, load capacity of the land at the level of, simple and, soil, section a-a ‘, section b-b’, section c-c ‘, installation plan of the drain, interior, exterior, a ‘a, b’ b, c ‘c, section-a, section b-‘b, section c-‘c, section d-‘d, ceiling plan, table of areas, net area ss.hh.:, net deposit area:, general finished jungle, masonry unit normalized concrete block, rubbed and burnished., carp interia wood, with aluminum., polished cement, pirca, rain gutters, cement sidewalks, satin latex in walls, anticorrosive enamel in metal with, cover :, foundations :, classroom floor :, backboard :, flat ceiling :, painting :, doors and windows :, exterior works :, walls :, plasters :, concrete, columns, beams of foundation and beams, resistance of, concrete:, ridge :, window :, the distribution of belts on the roof, allows the use of other alternatives, commercial provided that the length of the cover allows the correct fixation., can be dispensed only from the ceiling, interior, maintaining the outer ceiling, to allow greater volume of air., the block unit proposed complies, allows the confinement of other units, built area, net area, living area, roofed area, net area, kitchen, exterior sidewalk, rubbed cement floor, iron roof, corrugated, fixing straps in confined tympanum, typical detail, galvanized iron sheet cover ada, fixed to belts, concrete beam tympanum confinement, corrugated iron roof, fixed to belts, exterior ceiling, fiber cement, bent in machine, galvanized steel ridge, galvanized fixed to belts, steel corrugated iron, ridge assembly, ridge, with hat, galvanized steel, ridge, belts, galvanized, calamine nail, sewing and weaving workshop, water installation plan, cf: bottom level, ct: top cap, dimension, key, description, threaded registration bronze, vent pipe, drain pipe, drain point, sanitary tee, register box, legend, pipeline that goes down, riser pipe, simple sanitary yee, irrigation key, universal union, float valve, concentric reduction, check valve, globe valve, gate valve, water meter, water heater, water outlet point, low tee, rising tee, tee, water flow direction, projected pvc potable water pipeline, pipeline ntra fire, box of valves, plug, meter box, existing construction, existing pvc potable water pipeline, arrives from the water matrix, grid detail in floor gutter, with asphalt filling, patio, soil studies, natural soil , welded to plate and, to floor gutter, fixed metal grid, circulation, sidewalk, x’-x ‘section, prototype circulation path, in the floor gutters will be placed waterproof joints, according, tamping, embedded in concrete, floor gutter, foundation, detail of floor gutter, section xx, wall, envelope, affirmed, downspout, attached columneta, tarrajeo and, rubbed, see detail trail, rubbed cement floor, adobe wall, floor descending water, floor gutter and trench, note: the descent of water will be placed in a similar way in the four corners of each prototype, pipe, tarraj. and painted, false column, under sidewalk, path circulation, path protection, see det. x’-x ‘, metal grid through, see sec. xx, concrete rain gutter, platen clamp, steel plate gutter, rain evacuation, wood structure, fixing, clamp, pvc pipe goes, top flanged flow, wooden truss, zinc galvanized collector, pipe descent, attached columneta, alfeizar low window, block wall, vain window, confined, sobrecimiento, wall with block, beam solera, reinforced block wall, block, see det. typical foundations, subcimiento, specifications of, nfsc, in all cases of walls, with windows, the walls will be isolated from the columns, in order to avoid short column effect, a free space must be left, so that the wall is move, in addition to reinforce the columns, with this problem, place

Raw text data extracted from CAD file:

\W1.20406; SALON MULTIUSOS, 02 OFICINAS,COCINA, DEPOSITO Y SS.HH., \W1.20406; DISTRITO DE ECHARATI-PROVINCIA DE LA CONVENCION-CUSCO PLANO: \H0.9512x; \fCentury Gothic|b1|i0|c0|p34;\H3.1539x;PLANTA-DISTRIBUCIÓN UBICACION: · DEPARTAMENTO : CUSCO · PROVINCIA : LA CONVENCION · DISTRITO : ECHARATI · SECTOR : C.P. SAJIRUYOC PROYECTISTA: ESCALA: 1/75 FECHA: MARZO - 2012 APROBACIÓN:\H1.5716x; \H0.96219x; \W0.39814; P R O Y E C \W0.39814; T O LÁMINA \W1.19659; A-01 DE CAD: ANAHI G E S T I O N 2 0 1 1 - 2 0 1 4 A L C A L D E : I N G. J O S É R I O S A L V A R E Z \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;0.25 \A1;3.75 \A1;0.25 \A1;3.75 \A1;0.25 \A1;0.43 \A1;2.58 \A1;0.43 \A1;2.40 \A1;0.43 \A1;2.75 \A1;0.25 \A1;0.95 \A1;1.80 \A1;0.25 \A1;1.60 \A1;0.26 \A1;0.90 \A1;0.25 \A1;0.75 \A1;1.25 \A1;0.75 \A1;0.25 \A1;0.25 \A1;3.75 \A1;0.25 \A1;3.75 \A1;0.25 \A1;0.43 \A1;2.40 \A1;0.43 \A1;1.80 \A1;0.95 \A1;0.43 \A1;2.40 \A1;0.43 \A1;2.40 \A1;0.43 \A1;0.80 \A1;0.95 \A1;1.00 \A1;0.25 \A1;1.00 \A1;0.95 \A1;0.80 \A1;0.25 \A1;0.88 \A1;2.00 \A1;0.88 \A1;0.45 \A1;3.20 \A1;0.70 \A1;0.25 \A1;1.00 \A1;0.70 \A1;0.60 \A1;2.85 \A1;0.75 \A1;1.25 \A1;0.75 \A1;0.75 \A1;0.90 \A1;0.26 \A1;1.60 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;4.00 \A1;3.01 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 0.90 P-2 0.80 2.20 \A1;0.10 \A1;2.30 \A1;1.40 \A1;0.50 \A1;0.25 \A1;2.50 \A1;0.50 \A1;0.10 \A1;3.70 \A1;2.00 \A1;1.50 \A1;0.10 \A1;0.50 \A1;0.38 \A1;0.15 VIEWNUMBER SHEETNUMBER \A1;0.60 \A1;0.60 \A1;0.60 \A1;0.60 \A1;0.60 \A1;0.60 \A1;0.60 \A1;0.60 \A1;0.60 \A1;0.30 \A1;7.06 \A1;0.20 \A1;0.25 \A1;1.60 \A1;2.70 \A1;0.25 \A1;0.10 \A1;2.32 \A1;4.55 \A1;1.07 \A1;1.20 \A1;0.60 \A1;4.45 \A1;1.20 \A1;1.07 \A1;1.15 \A1;1.20 \A1;1.20 \A1;1.20 \A1;1.02 \A1;6.87 \A1;0.10 \A1;18.25 \A1;8.26 \W8.74057; d i v i s i ó n d e e s t u d i o s y p r o y e c t o s d e i n f \W8.74057; r a e s t r u c t u r a \W8.74042; d i v i s i ó n d e e s t u d i o s y p r o y e c t o s d e i n f r a e s t r u c t u r a \W8.74042; d i v i s i ó n d e e s t u d i o s y p r o y e c t o s d e i n f r a e s t r u c t u r a \W8.74057; d i v i s i ó n d e e s t u d i o s y p r o y e c t o s d e i n f \W8.74057; r a e s t r u c t u r a \W8.74042; d i v i s i ó n d e e s t u d i o s y p r o y e c t o s d e i n f r a e s t r u c t u r a \W8.74042; d i v i s i ó n d e e s t u d i o s y p r o y e c t o s d e i n f r a e s t r u c t u r a \W0.9;I \W0.9;T \W0.9;A \W0.9;R \W0.9;A \W0.9;H \W0.9;C \W0.9;E \W0.9;E \W0.9;D \W0.9;L \W0.9;A \W0.9;T \W0.9;I \W0.9;R \W0.9;T \W0.9;S \W0.9;I \W0.9;D \W0.9;D \W0.9;A \W0.9;D \W0.9;I \W0.9;L \W0.9;A \W0.9;P \W0.9;I \W0.9;C \W0.9;I \W0.9;N \W0.9;U \W0.9;M \W0.9;L \W0.9;A \W0.9;C \W0.9;O \W0.9;N \W0.9;V \W0.9;E \W0.9;N \W0.9;C \W0.9;I \W0.9;O \W0.9;N \A1;1.50 \A1;3.80 \A1;3.70 \A1;.60 \A1;.60 \A1;.45 \A1;.60 \A1;.13 \A1;.08 \A1;.10 \A1;.10 \A1;.02 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;4.00 \A1;3.01 \W1.20406; SALON MULTIUSOS, 02 OFICINAS,COCINA, DEPOSITO Y SS.HH., \W1.20406; DISTRITO DE ECHARATI-PROVINCIA DE LA CONVENCION-CUSCO PLANO: ESTRUCTURAS CIMENTACION Y COBERTURAS UBICACION: · DEPARTAMENTO : CUSCO · PROVINCIA : LA CONVENCION · DISTRITO : ECHARATI · SECTOR : C.P. SAJIRUYOC PROYECTISTA: ESCALA: 1/75 FECHA: MARZO - 2012 APROBACIÓN:\H1.5716x; \H0.96219x; \W0.39814; P R O Y E C \W0.39814; T O LÁMINA \W1.19659; A-01 DE CAD: DEPI G E S T I O N 2 0 1 1 - 2 0 1 4 A L C A L D E : I N G. J O S É R I O S A L V A R E Z \A1;.60 \A1;.13 \A1;.08 \A1;.10 \A1;.10 \A1;.60 \A1;.13 \A1;.08 \A1;.10 \A1;.10 \A1;.40 \A1;.40 \A1;.40 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.35 \A1;.25 \A1;.35 \A1;.25 \A1;.35 \A1;.25 \A1;.35 \A1;.25 \A1;.35 \A1;.25 \A1;.35 \A1;.25 \A1;.25 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;4.00 \A1;19.46 \A1;6.20 \A1;6.20 \A1;.64 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.30 \A1;7.03 \A1;3.00 \A1;3.00 \A1;1.03 \A1;.075 \A1;.05 \A1;.05 \A1;.075 \A1;.05 \A1;.05 \A1;.25 \A1;.25 \A1;1.2 1 M \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 TH NPT. 1 \A1;1" \A1;0.25 \A1;0.40 \A1;0.40 \A1;0.25 \A1;1" \A1;1.26 \A1;2.00 \A1;1.20 \A1;1.20 \A1;1.20 \A1;1.60 \A1;.40 \A1;.39 \A1;.05 \A1;.2 \A1;.2 \A1;.1 \A1;.2 \A1;73°18'35" \A1;.1 \A1;.1 \A1;10.45 \A1;7.45 \A1;2.25 \A1;1.00 \A1;5.95 \A1;1.20 \A1;1.20 \A1;8.26 \A1;1.00 \A1;2.00 \A1;1.20 \A1;1.20 \A1;2.00 \A1;1.20 \A1;1.20 \A1;1.20 \A1;2.00 \A1;2.00 \A1;4.45 \A1;1.20 \A1;2.00 \A1;1.20 \A1;J.C.=.025 \A1;J.C.=.025 \A1;.20 \A1;.20 \A1;.74 \A1;.14 \A1;.14 \A1;.20 \A1;1.79 \A1;.19 \A1;.20 \A1;.75 \A1;.55 \A1;.25 \A1;.70 \A1;.80 \A1;.20 \A1;.65 \A1;.50 \A1;.05 \A1;.10 \A1;.10 \A1;.80 \A1;.20 \A1;.20 \A1;.05 \A1;.10 \A1;.10 \A1;.80 \A1;.20 \A1;VER DET. CIMENTACION TIPICA \A1;VER DET. CIMENTACION TIPICA \A1;.50 \A1;.05 \A1;.05 \A1;.05 \A1;.05 \A1;.40 \A1;.10 \A1;.14 \A1;.15 \A1;.35 \A1;.085 \A1;.175 \A1;.085 \A1;.075 \A1;.154 \A1;.076 \A1;.157 \A1;.35 \A1;.35 \A1;.052 \A1;.246 \A1;.052 \A1;.085 \A1;.175 \A1;.085 \A1;.154 \A1;6.20 \A1;6.20 \A1;.64 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.60 \A1;.30 \A1;1.03 \A1;.075 \A1;.05 \A1;.05 \A1;.075 \A1;.05 \A1;.05 \A1;0.35 \A1;4.20 \A1;2.50 \A1;1.20 \A1;0.60 \A1;.25 \A1;.20 \A1;.38 \A1;.15 \A1;.60 \A1;.60 \A1;.13 \A1;.08 \A1;.10 \A1;.02 \A1;.02 \A1;1.20 \A1;4.20 \A1;.20 \A1;.50 \A1;.075 \A1;.60 \A1;1.20 \A1;.075 \A1;.25 \A1;4.20 \A1;1.20 \A1;.60 \A1;.20 \A1;.50 \A1;.075 \A1;.075 \A1;.25 \A1;1.20 \A1;.25 \A1;.25 \A1;.25 \A1;1.20 \A1;4.30 \A1;.60 \A1;.10 \A1;.10 \A1;.60 \A1;3.25 \A1;1.09 \A1;.15 \A1;.15 \A1;.15 \A1;.60 \A1;.60 \A1;.13 \A1;.08 \A1;.10 \A1;.40 \A1;.85 \A1;.18 \A1;.10 \A1;.60 \A1;.65 \A1;.75 \A1;.10 \A1;.45 \A1;.60 \A1;.45 \A1;3.20 \A1;.35 \A1;.25 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;3.00 \A1;3.00 \A1;1.00 \A1;1.00 \A1;3.00 \A1;3.00 \A1;1.00 \A1;4.00 \A1;4.00 \A1;3.00 \A1;1.00 \A1;4.00 \A1;3.00 \A1;1.00 \A1;4.00 \A1;3.00 \A1;1.00 \A1;3.00 \A1;3.00 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.35 \A1;.25 \A1;.35 \A1;.25 \A1;.35 \A1;1.10 \A1;1.00 \A1;.50 \A1;.50 \A1;.50 \A1;.50 \A1;1.00 \A1;3.00 \A1;4.00 \A1;3.00 \A1;4.00 \A1;1.00 \A1;1.00 \A1;3.00 \A1;4.00 \A1;1.00 \A1;3.00 \A1;4.00 \A1;.25 \A1;5.67 \A1;5.67 \A1;0.25 \A1;4.00 \A1;3.00 \A1;1.00 \A1;1.20 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;3.00 \A1;0.80 \A1;2.40 \A1;3.65 \A1;2.40 \A1;1.50 \A1;1.10 \A1;2.70 \A1;1.95 \A1;2.70 \A1;1.68 \A1;2.75 \A1;1.15 \A1;1.05 \A1;0.10 \A1;0.20 \A1;0.10 \A1;0.10 \A1;H (VARIABLE) \A1;0.23 \A1;0.10 \A1;0.10 \A1;0.20 \A1;0.10 \A1;0.20 \A1;0.10 \A1;0.10 \A1;H (VARIABLE) \A1;0.23 \A1;0.10 \A1;0.10 \A1;0.20 \A1;1.20 \A1;2.00 \A1;0.80 \A1;0.25 \A1;0.00 \A1;.15 \A1;0.05 \A1;R0.10 \A1;3.20 \A1;.15 \A1;1.58 \A1;0.25 \A1;.20 \A1;.50 \A1;.075 \A1;.60 \A1;1.20 \A1;1.20 \A1;.075 \A1;.25 \A1;.25 \A1;4.20 \A1;.25 \A1;.35 \A1;5.67 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;J.C.=.025 \A1;.025 \A1;.60 \A1;.50 \A1;.13 \A1;.08 \A1;.10 \A1;.40 \A1;.85 \A1;.18 \A1;.75 \A1;.10 \A1;.60 \A1;.10 \A1;.55 \A1;.55 \A1;0.15 \A1;0.10 \A1;4.45 A A' B B' B B' 5 5 5 5 5 5 1 2 3 4 5 6 7 5 5 5 5 5 5 1 2 3 4 5 6 7 \T1.25;VP 100 35X25 \T1.25;VP 100 35X25 \T1.25;VP 100 35X25 \T1.25;VP 101 35X25 \T1.25;VP 100 35X25 \T1.25;VP 100 35X25 \T1.25;VP 100 35X25 \T1.25;VP 101 35X25 \T1.25;VS 100 25X25 \T1.25;VS 100 25X25 \T1.25;VS 100 25X25 \T1.25;VS 100 25X25 \T1.25;VS 102 25X25 \T1.25;VS 100 25X25 \T1.25;VS 101 25X25 \T1.25;VS 102 25X25 OFICINA 01 ALMACEN DEPOSITO COCINA SS.HH. VARONES SS.HH. DAMAS TALLER DE BISUTERIA Y BORDADOS 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 5 6 7 5 5 A B C 5 5 5 5 5 5 1 2 3 4 5 6 7 5 5 5 5 5 5 1 2 3 4 5 6 7 1.80 P-1 MAD. 2.30 1.80 P-1 MAD. 2.30 0.90 P-2 MAD. 2.30 0.90 P-2 MAD. 2.30 0.90 P-2 MAD. 2.30 0.90 P-2 MAD. 2.30 0.75 P-3 MAD. 2.30 0.75 P-3 MAD. 2.30 0.60 P-4 ALUM 1.80 0.60 P-4 ALUM 1.80 A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' B B' B B' B B' C C' C C' C C' C C' C C' C C' C C' C C' B B' B B' B B' B B' 2.75 V-1 3.80 0.50 2.75 V-2 1.60 2.70 NPT=+.20 NPT=+-0.00 NPT=+.20 NPT=+.20 NPT=+.20 NPT=+.20 NPT=+.20 NPT=+.20 NPT=+.10 NPT=+-0.00 NPT=+-0.00 NPT=+.10 NPT=+.10 NPT=+.20 NPT=+-0.00 NPT=+.10 NPT=+-0.00 NPT=+.10 2.75 V-1 3.80 0.50 2.75 V-1 3.80 0.50 2.75 V-1 3.80 0.50 PISO CERAMICO DE 40X40 PISO CERAMICO DE 40X40 PISO CERAMICO DE 40X40 PISO CERAMICO DE 40X40 PISO CERAMICO 30X30 ANTIDESLIZANTE PISO CERAMICO 30X30 ANTIDESLIZANTE PISO CEMENTO PULIDO COLOREADO 1.60 V-3 1.20 1.10 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 OFICINA 01 DEPOSITO SS.HH. DAMAS 5 5 5 5 5 5 5 5 5 5 5 5 5 SECCION A-A' SECCION B-B' SALON DE USOS MULTIPLES 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 NPT=+.20 5 5 SECCION C-C' PLANTA DE DISTRIBUCION ELEVACION LATERAL DERECHA ELEVACION FRONTAL ELEVACION POSTERIOR 5 ELEVACION LATERAL IZQUIERDA F F F F F F F F F 1.50 V-4 3.80 0.50 C C A A B B 2.75 V-2 1.60 2.70 2.75 V-2 1.60 2.70 2.75 V-2 1.60 2.70 5 2.85 V-5 3.80 0.50 1.00 V-6 1.60 2.10 1.00 V-6 1.60 2.10 2.85 V-5 3.80 0.50 5 2.00 V-7 1.20 0.60 TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH CORREA DE 2X3 TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 CORREA DE 2X3 f'c = 140 kg/cm² (SOBRE SUELO COMPACTADO) CICLOPEO LONGITUD MINIMAS DE TRASLAPE : CONCRETO ELEMENTOS ESTRUCTURALES PRINCIPALES f'c = 210 kg/cm² SOBRECIMIENTOS, MEZCLA CEMENTO-HORMIGON + 25 % DE MUROS DE ALBAÑILERIA DE BLOQUETAS HUECAS f'c = 175 kg/cm² CONCRETO ELEMENTOS ESTRUCTURALES DE CONFINAMIENTO 80 60 60 50 1" 3/4" 5/8" 1/2" 40 Le (cm) 3/8" Ø - ELEMENTOS DE CONFINAMIENTO - LOSAS Y ESCALERAS - VIGAS Y COLUMNAS PERALTADAS - ZAPATAS Y VIGAS DE CONEXION PIEDRA MEDIANA, f'c = 140 kg/cm² ACERO GRADO 60 F'y = 4200 kg/cm² RECUBRIMIENTOS LIBRES: ARMADO CONCRETO 60 55 50 40 30 La (cm) r = 2.54 cm r = 2.54 cm r = 4.00 cm r = 7.50 cm ESPECIFICACIONES TECNICAS GENERALES CAPACIDAD DE CARGA DEL TERRENO A NIVEL DE SOLADOS DE CIMENTACION, e = 0.05 m, MEZCLA FALSOS PISOS, e = 0.10, MEZCLA CEMENTO - HORMIGON, CEMENTO - HORMIGON, 1:12 SIMPLE Y CONCRETO SUELO FUNDACION DE ZAPATAS ðt = 1.05 kg/cm² TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH TIJERAL 01 DE 3'X6' ARMADO TIPO SANDWICH LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' LISTON DE 2'X2' DETALLE DE CIMENTACION \H0.5x;ESC: 1/20 SECC A-A' SECC B-B' SECC C-C' 5 5 5 5 5 5 5 5 5 OFICINA 01 ALMACEN DEPOSITO COCINA SS.HH. VARONES SS.HH. DAMAS 5 5 5 5 5 5 1 2 3 4 5 6 7 5 5 A B C NPT=+-0.00 NPT=+.20 NPT=+.20 NPT=+.20 NPT=+.20 NPT=+.10 NPT=+-0.00 NPT=+-0.00 NPT=+.10 PLANO DE INSTALACIONES DE DESAGUE INTERIOR EXTERIOR INTERIOR INTERIOR INTERIOR INTERIOR 5 5 5 5 5 5 5 5 5 5 NPT=+020 5 5 5 NPT=+0.20 NPT=+020 NPT=+0.10 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 \T1.25;VS 100 25X25 A 'A B 'B A 'A A 'A A 'A A 'A A 'A A 'A A 'A A 'A B 'B B 'B B 'B C 'C C 'C 5 5 5 5 \T1.25;VP 100 35X25 \T1.25;VS 101 35X25 SECC A-'A SECC B-'B 5 5 SECC C-'C 5 5 SECC A-'A SECC B-'B SECC C-'C 5 5 5 5 5 5 SECC A-'A SECC B-'B SECC C-'C 5 5 5 5 5 5 SECC D-'D 5 5 5 5 5 5 1 2 3 4 5 6 7 5 A B C PLANO DE TECHOS CUADRO DE AREAS AREA NETA OFICINA 02: 08.75 m2 AREA NETA SS.HH.: 06.03 m2 AREA NETA OFICINA 01: 08.47 m2 AREA NETA DEPOSITO: 04.34 m2 CIMIENTOS CORRIDOS C:H=1:10+30% PIEDRA GRANDE TM 6" CUADRO DE ACABADOS GENERALES SELVA ALTA UNIDAD DE ALBAÑILERIA BLOQUETA DE CONCRETO NORMALIZADA PLANCHA ACANALADA DE ACERO GALVANIZADO DE 0.83m. x 1.80m. FROTACHADO Y BRUÑADO. INTERIOR CON PANEL DE FIBROCEMENTO DE .61x 1.22x 4 mm CARPINTERIA MADERA ,CON ALUMINIO. DE CEMENTO PULIDO PIRCA, CANALETAS PLUVIALES, VEREDAS DE CEMENTO LATEX SATINADO EN MUROS, ESMALTE ANTICORRISVO EN METAL CON BASE DE ZINCROMATO Y/O BARNIZ EN MADERA AL NATURAL. INTERIOR DE CEMENTO PULIDO H=0.10 m CON APOYO DE BASTIDORES DE MADERA DE 2"x2" COBERTURA: CIMENTACION: PISO AULA: CONTRAZOCALOS: CIELO RASO PLANO: PINTURA: PUERTAS Y VENTANAS: OBRAS EXTERIORES: MUROS: SOBRECIMIENTOS DE CONCRETO CICLOPEO C:H=1:8+25% PIEDRA TARRAJEO EXTERIOR MORTERO CEMENTO ARENA 1:4 TARRAJEO INTERIOR MORTERO CEMENTO ARENA 1:4 ENLUCIDOS: CONCRETO SOBRECIMIENTO ARMADO: fc= 210 Kg./cm2. CONCRETO COLUMNETAS, VIGAS DE CIMENTACION Y VIGAS CONCRETO ZAPATAS, COLUMNAS Y VIGAS: fc= 210 Kg./cm2. DE AMARRE: fc= 210 Kg./cm2. RESISTENCIA DEL CONCRETO: MEDIANA TM 4" ESPESOR 0.30mm. PLANCHA DE ACERO GALVANIZADO DE 400mm.x 3.00m. CUMBRERA: ESPESOR 0.50mm. EXTERIOR DE CEMENTO PULIDO H=0.20 m EXTERIOR CON PANEL DE FIBROCEMENTO DE .61x 1.22x 6 mm CON APOYO DE BASTIDORES DE MADERA DE 3"x2" QUE CUMPLA CON LA NORMA E-070 R.N.C. ALTERNATIVA A: (Altitud hasta 1,000m.s.n.m.) VENTANA: MALLA METALICA DE 1/2"x1/2"*x1/16" GALVANIZADA VIDRIO SEMIDOBLE TRASLUCIDO DE 3mm ALTERNATIVA B: (Altitud > 1,000m.s.n.m.) (Ver Nota 3) (Ver Nota 2) (Ver Nota 1) Nota 2: La distribucion de correas en el techo permite el uso de otras alternativas comerciales siempre que el largo de la cubierta permita la correcta fijacion. Nota 3: En altitudes menores a 1,000m.s.n.m. puede prescindirse solo del cieloraso interior, manteniendo el cieloraso exterior para permitir mayor volumen de aire. Nota 1: La unidad de bloqueta propuesta cumple R.N.C. ; sin embargo el sistema estructural permite el confinamiento de otras unidades con la norma E-070 de albañileria del (arcilla,concreto)siempre que cumpla el R.N.C. 5 AREA CONSTRUIDA: 150.66 m2 AREA NETA SALON: 94.13 m2 AREA TECHADA: 274.77 m2 AREA NETA COCINA.: 11.40 m2 VEREDA EXTERIOR PISO CEMENTO FROTACHADO VEREDA EXTERIOR PISO CEMENTO FROTACHADO VEREDA EXTERIOR PISO CEMENTO FROTACHADO VEREDA EXTERIOR PISO CEMENTO FROTACHADO VEREDA EXTERIOR PISO CEMENTO FROTACHADO VEREDA EXTERIOR PISO CEMENTO FROTACHADO VEREDA EXTERIOR PISO CEMENTO FROTACHADO VEREDA EXTERIOR PISO CEMENTO FROTACHADO VEREDA EXTERIOR PISO CEMENTO FROTACHADO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 0.95X2.00 m TECHO DE PLANCHA ONDULADA CORREA DE 2"x3" @0.90 ANGULO METAL 2"x2"x2", E=1/8" TACO DE MADERA DE 2"x2"x2" EMBEBIDO EN VIGA DE CONCRETO NIV± FIJACION CORREAS EN TIMPANO CONFINADO DETALLE TIPICO CLAVO LANCERO 3" CON SOMBRERO 2 PERNOS AUTOROSCANTE d3/8"x1 1/2" CUBIERTA DE PLANCHA GALVANIZADO ACANALADA, FIJADA A CORREAS VIGA DE CONCRETO CONFINAMIENTO TIMPANO CORREA DE 3"x3" @0.60 NIV± FIJACION CORREAS EN TIJERAL T-1 DETALLE TIPICO CLAVO LANCERO 3" CON SOMBRERO CUBIERTA DE PLANCHA ACANALADA, FIJADA A CORREAS CUERDA DE TIJERAL T-1 DE .61x1.22 e=6mm CIELORASO EXTERIOR DE FIBROCEMENTO DETALLE TIPICO NIV± @ 0.90 DOBLADO EN MAQUINA CUMBRERA DE ACERO GALVANIZADO 400mm x 0.50mm x 3.00 m GALVANIZADO FIJADA A CORREAS PLANCHA ACANALADA DE ACERO CORREA 3"x3" ENSAMBLE DE CUMBRERA NIV± DE CUMBRERA CLAVO LANCERO 3" CON SOMBRERO 1@0.30 ACERO GALVANIZADO CUMBRERA DE 3"x3" @.90 CORREAS 1@0.30 GALVANIZADA CLAVO DE CALAMINA 400mmX3.00X0.50mm 5 5 5 5 5 5 TALLER DE COSTURA Y TEJIDOS NPT=+.20 PISO CERAMICO DE 40X40 TALLER DE BISUTERIA Y BORDADOS NPT=+.20 PISO CERAMICO DE 40X40 TALLER DE COSTURA Y TEJIDOS NPT=+.20 PISO CERAMICO DE 40X40 2.75 V-1 3.80 0.50 5 5 5 OFICINA 01 ALMACEN DEPOSITO COCINA SS.HH. VARONES SS.HH. DAMAS 5 5 5 5 5 5 1 2 3 4 5 6 7 NPT=+-0.00 NPT=+.20 NPT=+.20 NPT=+.20 NPT=+.20 NPT=+.10 NPT=+-0.00 NPT=+-0.00 NPT=+.10 PLANO DE INSTALACIONES DE AGUA TALLER DE BISUTERIA Y BORDADOS NPT=+.20 PISO CERAMICO DE 40X40 TALLER DE COSTURA Y TEJIDOS NPT=+.20 PISO CERAMICO DE 40X40 CF: Cota Fondo CT: Cota Tapa Dimension CLAVE DESCRIPCION REGISTRO ROSCADO DE BRONCE TUBERIA DE VENTILACION TUBERIA DE DESAGUE PUNTO DE DESAGUE CODO A 90° CON VENTILACION CODO A 45° TEE SANITARIA CODO A 90° SUMIDERO CON REJILLA Y TRAMPA "P" CAJA DE REGISTRO LEYENDA TRAMPA "P" TUBERIA QUE BAJA TUBERIA QUE SUBE YEE SANITARIA SIMPLE LLAVE DE RIEGO UNION UNIVERSAL TUBERIA QUE BAJA TUBERIA QUE SUBE VALVULA A FLOTADOR REDUCCION CONCENTRICA CLAVE VALVULA CHECK TUBERIA DE AGUA CALIENTE (por piso ó pared h = 0.30) TUBERIA DE AGUA FRIA (por piso o pared h = 0.20) VALVULA DE GLOBO VALVULA DE COMPUERTA MEDIDOR DE AGUA LEYENDA DESCRIPCION TERMA - CALENTADOR PUNTO DE SALIDA DE AGUA TEE QUE BAJA TEE QUE SUBE CODO 90º QUE BAJA TEE CODO DE 90º DIRECCION DEL FLUJO DE AGUA LEYENDA VALVULA + UNION CODO 90º QUE SUBE TUBERIA DE AGUA POTABLE PVC PROYECTADA TUBERIA CONTRA INCENDIO M CAJA DE VAVULAS TAPON CAJA MEDIDOR CONSTRUCCION EXISTENTE TUBERIA DE AGUA POTABLE PVC EXISTENTE Llega de la matriz de agua Ø 2" Trampa"P" Ø 2" Trampa"P" Ø 2" Trampa"P" Registro roscado de bronce\fArial|b0|i0|c238|p34; \U+00D8 2" Yee de \U+00D8 2" Yee de \U+00D8 \fArial|b0|i0|c0|p34;4\fArial|b0|i0|c238|p34;"\fArial|b0|i0|c0|p34; c/red. 4" a 2" Yee de \U+00D8 \fArial|b0|i0|c0|p34;4\fArial|b0|i0|c238|p34;"\fArial|b0|i0|c0|p34; c/red. 4" a 2" Yee de \U+00D8 \fArial|b0|i0|c0|p34;4\fArial|b0|i0|c238|p34;"\fArial|b0|i0|c0|p34; c/red. 4" a 2" Yee de \U+00D8 \fArial|b0|i0|c0|p34;4\fArial|b0|i0|c238|p34;"\fArial|b0|i0|c0|p34; c/red. 4" a 2" + codo de 4 x 45º Codo de \U+00D8 2"\fArial|b0|i0|c0|p34;x45º Codo de \U+00D8 2"\fArial|b0|i0|c0|p34;x45º Codo de \U+00D8\fArial|b0|i0|c0|p34;4\fArial|b0|i0|c238|p34;"\fArial|b0|i0|c0|p34;x45º Tee \U+00D8 \fArial|b0|i0|c0|p34;4\fArial|b0|i0|c238|p34;"\fArial|b0|i0|c0|p34; c/red. 4" a 2" DETALLE DE REJILLA EN CANALETA DE PISO CONCRETO f'c=175Kg/cm2 S=2% CON RELLENO ASFALTICO JUNTA DE DILATACION 1" PATIO A ESTUDIOS DE SUELOS SUELO NATURAL soldado a platina y Anclaje FeCorrugado d 1/4" PLATINAS DE 3/16" x 1 1/4" A CANALETA DE PISO REJILLA METALICA FIJA CIRCULACION VEREDA 1" 0.25 0.40 SECCION X'-X' VEREDA DE CIRCULACION PROTOTIPO ESCALA : 1/20 DE RELLENO ASFALTICO @ 3m. EN LAS CANALETAS DE PISO SE COLOCARAN JUNTAS IMPERMEABILIZADAS AFIRMADO 4" min. DE ACUERDO APISONADO embebido en concreto de canaleta de piso CIMIENTO 0.40 0.25 1" VEREDA DE CIRCULACION PROTOTIPO DETALLE DE CANALETA DE PISO ESCALA : 1/20 DE RELLENO ASFALTICO @ 3m. EN LAS CANALETAS DE PISO SE COLOCARAN JUNTAS IMPERMEABILIZADAS SECCION X-X MURO CIMIENTO SOBRE AFIRMADO SUELO NATURAL APISONADO TUBERIA P.V.C. d3" TUBERIA DE BAJADA .20x20 RECUBRIENDO COLUMNETA ADOSADA TARRAJEO Y FROTACHADO VER DETALLE VEREDA CONCRETO f'c=175Kg/cm2 PISO DE CEMENTO FROTACHADO VEREDA S=2% CON RELLENO ASFALTICO JUNTA DE DILATACION 1" PATIO AFIRMADO 4" min. DE ACUERDO A ESTUDIOS DE SUELOS SUELO NATURAL APISONADO 0.10 0.10 0.20 0.10 0.10 0.25 0.15 45° 45° 0.5 Muro Adobe PLANTA DE BAJADA DE AGUA, CANALETA DE PISO Y ZANJA NOTA: LA BAJADA DE AGUA SE COLOCARA DE MANERA SIMILAR EN LAS CUATRO ESQUINAS DE CADA PROTOTIPO P1 NPT.+0.00 PEND.2% PVCd3" Tubería Tarraj. y pintado f'c=140Kg/cm2 (dado de concreto) Falsa columna BAJO VEREDA Tubería PVC d3" VEREDA CIRCULACION NPT.+0.00 VEREDA PROTECCIÓN X VER DET. X'-X' REJILLA METALICA DE PASO X' X X' VER SEC. X-X 5 CANALETA PLUVIAL DE CONCRETO CANALETA PLUVIAL DE CONCRETO PLANTA DE BAJADA DE AGUA, CANALETA DE PISO Y ZANJA NOTA: LA BAJADA DE AGUA SE COLOCARA DE DE CADA PROTOTIPO PEND. 1 % PEND. 1 % PEND. 1 % PEND. 1 % PEND. 1 % TUBERIA PVC SAP d 4" P = 25 % PEND. 1 % 5 5 5 5 S=4% ELEVACION LATERAL DERECHA 5 5 5 5 S=4% 5 5 de 1"x 1/8". Abrazadera Platina 5 5 Canaleta de Plancha de acero galvanizada de e=0.30 mm. evacuación de lluvia con una inclinación de 1% para estructura de madera Cobertura de calamina e=0.30mm sobre fijación Abrazadera de canaleta S=2% Tubería PVC va a 5 S=4% Volado de Brida Superior de Tijeral de madera pendiente 2% Tuberia PVC 3" Colector zinc galvanizado 2 codos 3"x45° 5 tubería de bajada .20x.20 recubriendo Columneta adosada h= 1.60 m. C C 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W9.61905; \A1;ABRAZADERA DE FIJACION \W9.54762; \A1;DE F\A1;º\A1;G\A1;º\A1; 1" X \A1;\S1/8;" TUBO PVC Ø 3' SEMIPESADO FALSA COLUMNA (CONCRETO SIMPLE) DE PROTECCIÓN A BAJANTE PLUVIAL 5 S=4% 5 \A1;O2 CODOS DE 3" X 45º 5 5 \A1;O2 CODOS DE 3" X 45º \W9.61905; \A1;ABRAZADERA DE FIJACION \W9.54762; \A1;DE F\A1;º\A1;G\A1;º\A1; 1" X \A1;\S1/8;" TUBO PVC Ø 3' SEMIPESADO FALSA COLUMNA (CONCRETO SIMPLE) DE PROTECCIÓN A BAJANTE PLUVIAL TUBO PVC Ø 3" SEMIPESADO QUE DESEMBOCA EN CANAL DE EVACUACIÓN \W7.19556; \A1;ABRAZADERA PRINCIPAL \W7.14794; \A1;DE FIJACIONDE F\A1;º\A1;G\A1;º\A1; 2" X \A1;\S1/8;" \A1;O2 CODOS DE 3" X 45º CANALETA DE PLANCHA DE ACERO GALVANIZADO DE e=0.30 mm. CON UNA INCLINACION DE 1% PARA EVACUACION DE LLUVIA \A1;O2 CODOS DE 3" X 45º S=4% NPT=+.10 NPT=+-0.00 S=4% 5 \A1;O2 CODOS DE 3" X 45º 5 \A1;O2 CODOS DE 3" X 45º \W9.61905; \A1;ABRAZADERA DE FIJACION \W9.54762; \A1;DE F\A1;º\A1;G\A1;º\A1; 1" X \A1;\S1/8;" TUBO PVC Ø 3' SEMIPESADO FALSA COLUMNA (CONCRETO SIMPLE) DE PROTECCIÓN A BAJANTE PLUVIAL TUBO PVC Ø 3" SEMIPESADO QUE DESEMBOCA EN CANAL DE EVACUACIÓN \W7.19556; \A1;ABRAZADERA PRINCIPAL \W7.14794; \A1;DE FIJACIONDE F\A1;º\A1;G\A1;º\A1; 2" X \A1;\S1/8;" \A1;O2 CODOS DE 3" X 45º CANALETA DE PLANCHA DE ACERO GALVANIZADO DE e=0.30 mm. CON UNA INCLINACION DE 1% PARA EVACUACION DE LLUVIA \A1;O2 CODOS DE 3" X 45º S=4% CANALETA DE PLANCHA DE ACERO GALVANIZADO DE e=0.30 mm. CON UNA INCLINACION DE 1% PARA EVACUACION DE LLUVIA S=4% 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 0.95X2.00 m TECHO DE PLANCHA ONDULADA CORREA DE 2"x3" @0.90 ANGULO METAL 2"x2"x2", E=1/8" TACO DE MADERA DE 2"x2"x2" EMBEBIDO EN VIGA DE CONCRETO NIV± FIJACION CORREAS EN TIMPANO CONFINADO DETALLE TIPICO CLAVO LANCERO 3" CON SOMBRERO 2 PERNOS AUTOROSCANTE d3/8"x1 1/2" CUBIERTA DE PLANCHA GALVANIZADO ACANALADA, FIJADA A CORREAS VIGA DE CONCRETO CONFINAMIENTO TIMPANO CORREA DE 3"x3" @0.60 NIV± FIJACION CORREAS EN TIJERAL T-1 DETALLE TIPICO CLAVO LANCERO 3" CON SOMBRERO CUBIERTA DE PLANCHA ACANALADA, FIJADA A CORREAS CUERDA DE TIJERAL T-1 DE .61x1.22 e=6mm CIELORASO EXTERIOR DE FIBROCEMENTO ACERO GALVANIZADO CUMBRERA DE 3"x3" @.90 CORREAS 1@0.30 GALVANIZADA CLAVO DE CALAMINA 400mmX3.00X0.50mm DETALLE TIPICO NIV± @ 0.90 DOBLADO EN MAQUINA CUMBRERA DE ACERO GALVANIZADO 400mm x 0.50mm x 3.00 m GALVANIZADO FIJADA A CORREAS PLANCHA ACANALADA DE ACERO CORREA 3"x3" ENSAMBLE DE CUMBRERA NIV± DE CUMBRERA CLAVO LANCERO 3" CON SOMBRERO 1@0.30 5 5 5 5 5 5 ALFEIZAR VENTANA BAJA J.C.=.025 J.C.=.025 MURO BLOQUETA VANO VENTANA CONFINADO ESC. 1:20 SOBRECIMIENTO MURO CON BLOQUETA VIGA SOLERA CONFINADO MURO BLOQUETA ARMADO 5 5 5 5 5 5 5 5 2 d 3/8" (CORRIDOS) d1/4";@0.20 2 d 3/8" (CORRIDOS) d1/4";@0.20 SOBRECIMIENTO SOBRECIMIENTO .14x19x39 BLOQUETA DE .14x19x39 BLOQUETA DE V-4 (.14x.19) INTERIOR EXTERIOR N.P.T.+.15 N.P.T.+.15 INTERIOR EXTERIOR Esc. 1/20 ALFEIZAR H= VARIABLE .20 .75 5 5 .70 5 .20 5 X X 5 N.F.P..±0.00 N.F.P.+.05 N.P.T.+.15 N.P.T.+.15 N.F.P..±0.00 N.F.P.+.05 5 <> 5 <> 5 5 5 5 5 <> 5 VER DET. CIMENTACION TIPICA VER DET. CIMENTACION TIPICA SECCION X-X SUBCIMIENTO ESPECIFICACIONES DE (VER CORTES) N.F.C. -1.00 N.F.S.C. N.F.C. -1.00 N.F.S.C. V-3 (.14x.14) Esc. 1/20 SECCION X-X 2 d 1/4"@2 HILADAS 2 d1/4" @2 HILADAS 5 En todos los casos de muros con ventanas, los muros se aislaran de las columnas, para evitar efecto de columna corta. se debe dejar un espacio libre para que el muro se desplace sobre su plano (minimo: 1" pulgada) Ademas se reforzara las columnas con este problema, colocando a un menor espaciamiento los estribos en la zona donde termina Los muros se amarran a las columnas a traves de fierros de 1/4" espaciados cada 2 hiladas para evitar el efecto del sismo perpendicular al plano del muro. fierros de las columnas, dejados durante el vaciado. Se debe tener cuidado en no restringir el movimiento del muro en la direccion Estos fierros, se amarran a las el muro. de su plano. CARACTERISTICAS: C-4 C-4 C-1 5 5 5 5 5 5 Y Y H VARIABLE SEGUN ESTUDIOS DE SUELOS 5 VIGA DE AMARRE ALFEIZAR VIGA DE AMARRE ALFEIZAR H VARIABLE SEGUN ESTUDIOS DE SUELOS A TARRAJEAR AMBAS CARAS A TARRAJEAR AMBAS CARAS .15 VIGA V-1 VIGA V-1 A VARILLAS DE FIERRO LISO DE 1/2" CON ROSCA SOLDADA A PLANCHA 2 ANGULOS X X PLANCHA METALICA 6"x6"x1/4" 5 .085 .175 .085 .075 DET. 1 FIJACION TIJERAL T-1 A VIGA Esc. 1/10 PLANTA DET. 1 FIJACION TIJERAL T-1 A VIGA Esc. 1/10 SECCION X-X ARANDELA DE 1/2"x5" PERNO, TUERCA Y DE 1/4 EMBEBIDA EN VIGA (VER DET.) FIJACION CON TUERCA Y ARANDELA TIJERAL T-1 2 ANGULOS PLANCHA METALICA 6"x6"x1/4" TIJERAL T-1 ARANDELA DE 1/2"x5" 2 PERNOS, TUERCA Y VIGA V-1 COLUMNA C-1 FIERRO d1/2" SOLDADO A PLANCHA ANCLAJE DE PLANCHA A CONCRETO 5 5 5 EMBEBIDA EN VIGA V-1 PLANCHA DE 10"x10"x1/4" 5 5 5 5 5 .085 .175 .085 FIERRO d1/2" SOLDADO A PLANCHA ANCLAJE DE PLANCHA A CONCRETO EMBEBIDA EN VIGA V-1 PLANCHA METALICA 5 4d1/2" DET. 1: PLANCHA DE ANCLAJE ELEVACION Esc. 1/10 X X VIGA V-1 DE 10"x10"x1/4" EMBEBIDA EN VIGA V-1 PLANCHA METALICA DE 10"x10"x1/4" 4 FIERRO LISO d1/2" CON ROSCA TUERCA Y ARANDELA d1/2"X1/16 SOLDADO A PLANCHA DE 1/4" DET. 1: PLANCHA DE ANCLAJE PLANTA Esc. 1/10 S=2% S=2% S=2% S=2% NPT=+-0.00 NPT=+.10 NPT=+.10 NPT=+-0.00 5 5 5 5 5 NPT=+.20 S=2% 5 5 SECC a-a' 5 5 5 5 5 5 INTERIOR EXTERIOR NPT=+0.20 NPT=+0.10 5 5 5 DETALLE DE CIMENTACIÓN CON BANQUETA DE Cº Aº EN INGRESO A OFICINA Y ALMACÉN \H0.5x;ESC: 1/20 5 5 N.P.T. DE ESTRIBOS EN COLUMNAS N.F.C. DETALLE TIPICO DE ESPACIAMIENTO ESC. 1:20 5 5 .075 SOLADO 3@0.05, 4@0.10, 2@0.15, r@0.20 5 NPT=+0.10 5 7 Fº Ø 1/2" @.175 6 Fº Ø 1/2" @.175 NPT=+0.20 .075 5 DE ESTRIBOS EN COLUMNAS N.F.C. DETALLE TIPICO DE ESPACIAMIENTO ESC. 1:20 5 5 .075 SOLADO 3@.05, 4@.10,2@.15,r@.20 5 NPT=+0.10 5 5 7 Fº Ø 1/2" @.175 6 Fº Ø 1/2" @.175 NPT=+0.20 .075 4 d 1/2" 5 5 5 C - 2 C - 1 Est: Ø 3/8" 3 @ 0.05 4 @ 0.10 Rest. @ 0.20 2 @ 0.15 5 5 BANQUETA DE CONCRETO ARMADO MESA DE REPOSTERO BAJO DE COCINA 5 5 4 d 1/2" Est: Ø 3/8" 3 @ 0.05 4 @ 0.10 Rest. @ 0.20 2 @ 0.15 3@0.05, 4@0.10, 2@0.15, r@0.20 3@0.05, 4@0.10, 2@0.15, r@0.20 3@0.05, 4@0.10, r@0.20 Fº Ø 3/8" @ 0.20 Fº Ø 3/8" @ 0.20 Fº Ø 3/8" @ 0.20 5 5 5 5 5 5 5 5 5 SECC x-x' 5 INTERIOR INTERIOR 5 5 5 5 5 NPT=+020 x x' 5 5 5 5 5 Fº Ø 3/8" @ 0.20 5 5 NPT=+020 a a' \A1;.15 5 \A1;.12 \A1;.015 \A1;.015 \A1;.15 \A1;.12 \A1;.015 \A1;.015 \A1;.15 \A1;.12 \A1;.015 \A1;.015 \A1;.15 5 5 5 Fº Ø 3/8" @ 0.20 VIGA 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 3@0.05, 3@0.10, r@0.20 5 5 \T1.25;\LEJE A 3 2 1 1 5 5 \T1.25;VS 100 25X25 A 'A A 'A A 'A A 'A A 'A A 'A A 'A A 'A A 'A 5 5 5 5 SECC A-'A SECC B-'B 5 5 SECC C-'C 5 5 1 2 3 \T1.25;\LEJE C 3@0.05, 4@0.10, r@0.20 7 7 A 'A A 'A C 'C C 'C 5 5 1 2 3 \T1.25;\LEJE B 3@0.05, 4@0.10, r@0.20 A' 5 5 5 5 A B C 5 5 5 A B C 5 5 5 A B C 5 5 5 A B C 5 5 A 'A A 'A 5 5 1 2 3 3@0.05, 4@0.10, r@0.20 C 'C C 'C \T1.25;\LEJE A'\T1.25;\L \T1.25;\LEJE 1 A B C A B C \T1.25;\LEJE 2 5 5 5 5 5 5 5 5 5 5 5 5 5 SECC C-'C SECC B-'B SECC A-'A SECC C-'C SECC B-'B SECC A-'A \T1.25;VP 100 35X25 5 5 SECC A-'A SECC B-'B SECC C-'C 5 5 5 5 \T1.25;\LEJE 3 A B C 5 A' A' A' A' A' 5 A' 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 5 5 5 5 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" A' A' A' 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 3@0.05, 3@0.10, r@0.20 5 5 A B C 5 A' 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" B 'B B 'B B 'B C 'C C 'C 2 Ø 1/2" 1 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 1 Ø 1/2" I.E. JAVIER PEREZ DE CUELLAR AMAZONAS 5 5 5 \T1.25;VS 100 25X25 \T1.25;VP 100 35X25 \T1.25;VS 100 25X25 \T1.25;VP 100 35X25 \T1.25;VS 100 25X25 \T1.25;VP 100 35X25 5 5 5 5 5 5 3@0.05, 3@0.10, r@0.20 2 Ø 1/2" 1 Ø 1/2" 2 Ø 1/2" 1 Ø 1/2" 2 Ø 1/2" 1 Ø 1/2" 2 Ø 1/2" 1 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" 2 Ø 1/2" C - 1 C - 1 C - 1 C - 1 C - 1 C - 1 C - 1 C - 1 C - 1 C - 2 C - 2 C - 2 C - 2 C - 2 C - 2 C - 1 C - 1 C - 1 5 VIGA 5 5 5 A A' B B' B B' 5 5 5 5 5 5 1 2 3 4 5 6 7 A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' A A' B B' B B' B B' C C' C C' C C' C C' C C' C C' C C' C C' B B' B B' B B' B B' 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 6 Fº Ø 1/2' @.175 7 Fº Ø 1/2' @.175 5 5 A B C 5 5 A' 5 10 COLUMNETAS 6 COLUMNETAS 2 COLUMNETAS 4 COLUMNETAS 1 COLUMNETA 1 VIGUETA 2 VIGUETAS 4 VIGUETAS 2 VIGUETAS 2 VIGUETAS 2 VIGUETAS 2 VIGUETAS 5 5 5 5 5 5 5 5 5 5 5 5 Columneta 01 Columneta 01 Columneta 01 Columneta 01 Columneta 02 Columneta 02 Columneta 02 Columneta 02 Columneta 02 Columneta 02 Columneta 02 Columneta 01 Columneta 03 Columneta 03 Columneta 03 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 05 Columneta 05 VIGUETA 01 VIGUETA 02 VIGUETA 03 VIGUETA 04 VIGUETA 05 VIGUETA 06 VIGUETA 07 ELEVACION FRONTAL ELEVACION POSTERIOR ELEVACION LATERAL IZQUIERDA F F F F F F CL 5 5 5 5 H (VARIABLE) N.P.T CONCRETO F'c=175KG/CM2 5 N.T. N.T. 5 5 5 VEREDA F'c=175KG/CM2 5 S=4% 5 CL 5 5 5 5 H (VARIABLE) N.P.T CONCRETO F'c=175KG/CM2 5 N.T. N.T. 5 5 5 VEREDA F'c=175KG/CM2 5 5 5 \W9.61905; \A1;ABRAZADERA DE FIJACION \W9.54762; \A1;DE F\A1;º\A1;G\A1;º\A1; 1" X \A1;\S1/8;" TUBO PVC Ø 3' SEMIPESADO FALSA COLUMNA (CONCRETO SIMPLE) DE PROTECCIÓN A BAJANTE PLUVIAL 5 S=4% 5 5 5 5 VIGUETA 05 VIGUETA 05 VIGUETA 07 VIGUETA 07 VIGUETA 06 VIGUETA 06 VIGUETA 06 VIGUETA 06 VIGUETA 01 VIGUETA 01 5 VIGUETA 08 1 VIGUETAS VIGUETA 08 VIGUETA 03 VIGUETA 03 VIGUETA 02 VIGUETA 02 Columneta 01 Columneta 01 Columneta 01 Columneta 01 Columneta 02 Columneta 02 Columneta 02 Columneta 02 Columneta 02 Columneta 02 Columneta 03 Columneta 03 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 05 VIGUETA 04 DETALLE DE VIGUETAS Y COLUMNETAS DE CONFINAMIENTO EN ELEVACION FRONTAL DETALLE DE VIGUETAS Y COLUMNETAS DE CONFINAMIENTO EN ELEVACION POSTERIOR DETALLE DE VIGUETAS Y COLUMNETAS DE CONFINAMIENTO EN ELEVACION LATERAL IZQUIERDA 5 VIGUETA 05 VIGUETA 05 VIGUETA 07 VIGUETA 07 VIGUETA 06 VIGUETA 06 VIGUETA 06 VIGUETA 06 VIGUETA 01 VIGUETA 01 VIGUETA 08 VIGUETA 03 VIGUETA 03 VIGUETA 02 VIGUETA 02 Columneta 01 Columneta 01 Columneta 01 Columneta 01 Columneta 02 Columneta 02 Columneta 02 Columneta 02 Columneta 02 Columneta 02 Columneta 03 Columneta 03 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 04 Columneta 05 VIGUETA 04 DE ESTRIBOS EN COLUMNAS N.F.C. DETALLE TIPICO DE ESPACIAMIENTO ESC. 1:20 5 5 .075 SOLADO 3@.05, 4@.10,2@.15,r@.20 5 NPT=+0.10 5 5 7 Fº Ø 1/2" @.175 6 Fº Ø 1/2" @.175 NPT=+0.20 .075 4 d 1/2" 5 5 5 C - 1 Est: Ø 3/8" 3 @ 0.05 4 @ 0.10 Rest. @ 0.20 2 @ 0.15 5 3@0.05, 4@0.10, 2@0.15, r@0.20 VIGA 5 \T1.25;VP 100 35X25 \T1.25;VP 100 35X25 5 C0LUMNA C-1 C0LUMNA C-1 C0LUMNA C-1 C0LUMNA C-1 C0LUMNA C-2 C0LUMNA C-2 C0LUMNA C-2 C0LUMNA C-1 C0LUMNA C-2 C0LUMNA C-2 C0LUMNA C-2 C0LUMNA C-1 C0LUMNA C-1 C0LUMNA C-1 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 J.C.=.025 VANO VENTANA VANO VENTANA VANO VENTANA VANO VENTANA VANO VENTANA VANO VENTANA ESC. 1:50 ESC. 1:50 EXTERIOR INTERIOR columneta acabada muro alto acabado C-4 Esc. 1/5 DETALLE 1: ALFEIZAR .025 MATERIAL MICROPOROSO ALTA DENSIDAD ESPUMA PLASTICA L=12 cm x 1" PEGAMENTO LIQUIDO Y/O SILICONA NEGRA JUNTA SISMICA - LAS COLUMNETAS SE VACIARAN DESPUES DE HABER LEVANTADO LOS MUROS DENTADOS DE BLOQUETA (COMO SE MUESTRA EN EL DETALLE CORRESPONDIENTE) A SU ALTURA FINAL. VANO PUERTA VANO PUERTA VANO PUERTA VANO PUERTA VANO PUERTA VANO PUERTA VANO PUERTA VANO PUERTA VANO VENTANA NPT=+.10 NPT=+-0.00 NPT=+.20 NPT=+.20 NPT=+.10 NPT=+.10 NPT=+.10 SECC x-x' 5 INTERIOR INTERIOR 5 5 5 5 5 NPT=+020 5 5 5 5 Fº Ø 3/8" @ 0.20 5 5 NPT=+020 ESTRIBOS @ 0.20 CIMIENTO SOBRECIMIENTO MURO CON BLOQUETA 5 SOBRECIMIENTO CIMIENTO SOBRECIMIENTO CIMIENTO SOBRECIMIENTO 5 5 5 5 \W1.20406; SALON MULTIUSOS, 02 OFICINAS,COCINA, DEPOSITO Y SS.HH., \W1.20406; DISTRITO DE ECHARATI-PROVINCIA DE LA CONVENCION-CUSCO PLANO: ESTRUCTURAS CIMENTACION Y COBERTURAS UBICACION: · DEPARTAMENTO : CUSCO · PROVINCIA : LA CONVENCION · DISTRITO : ECHARATI · SECTOR : C.P. SAJIRUYOC PROYECTISTA: ESCALA: 1/75 FECHA: MARZO - 2012 APROBACIÓN:\H1.5716x; \H0.96219x; \W0.39814; P R O Y E C \W0.39814; T O LÁMINA \W1.19659; A-01 DE CAD: DEPI G E S T I O N 2 0 1 1 - 2 0 1 4 A L C A L D E : I N G. J O S É R I O S A L V A R E Z
