Sunshade Hunter Douglas -Uses DWG Block for AutoCAD

Sunshade uses at class room

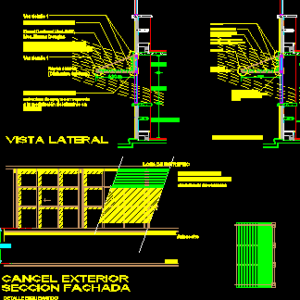

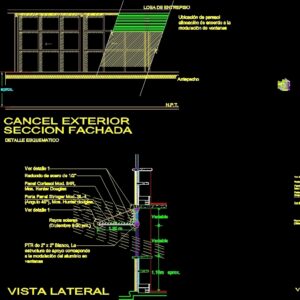

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

lateral view, variable, external cancel, facade section, schematic detail, sill, n.p.t., mezzanine slab, location of parasol alignment according to the modulation of windows

Raw text data extracted from CAD file:

\A1;1.10 aprox. VISTA LATERAL Rayos solares (Diciembre 8:30 am.) Variable 1.10m aprox. Variable 1.20 m CANCEL EXTERIOR SECCION FACHADA Redondo de acero de 1/2" Porta Panel Stringer Mod. SL-4 (Angulo 45°), Mca. Hunter douglas. <> aprox. DETALLE ESQUEMATICO Panel Cortasol Mod. 84R, Mca. Hunter Douglas Ver detalle 1 Antepecho N.P.T. LOSA DE ENTREPISO Ubicación de parasol alineación de acuerdo a la modulación de ventanas 1.10m aprox. Variable Variable VISTA LATERAL Rayos solares (Diciembre 8:30 am.) Ver detalle 1 "DETALLE 1" SECCION Panel Cortasol Mod. 84R Mca. Hunter Douglas Perfil de aluminio (modulación de ventana) PTR de 2" x 2" Blanco, La estructura de apoyo corresponde a la modulación del aluminio en ventanas Porta Panel Stringer Mod. SL-4 (Angulo 45°), Mca. Hunter Douglas. Rayos solares (Diciembre 8:30 a.m.) Placa de acero de 8cm. x 13 cm. x 1/4" sujeta a losa con anclas de camisa HLC de Hilti, tamaño 8x40/20. Redondo de acero de 1/2", para soportar portapanel PTR de 2" x 2" Blanco, soldado a placa. La estructura de apoyo corresponde a la modulación del aluminio en ventanas Redondo de acero de 1/2", soldado a PTR Pija para lámina de 6mm d de 1/2", como fijación de portapanel a redondo de acero. Redondo de acero de 1/2", soldado a PTR Proyección PTR horizontal de 2" x 2" Blanco, soldado a PTR vertical. Ver detalle 1 1.20 m Redondo de acero de 1/2" Porta Panel Stringer Mod. SL-4 (Angulo 45°), Mca. Hunter douglas. Panel Cortasol Mod. 84R, Mca. Hunter Douglas PTR de 2" x 2" Blanco, La estructura de apoyo corresponde a la modulación del aluminio en ventanas Ver detalle 1

Language	Spanish
Drawing Type	Block
Category	Doors & Windows
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
