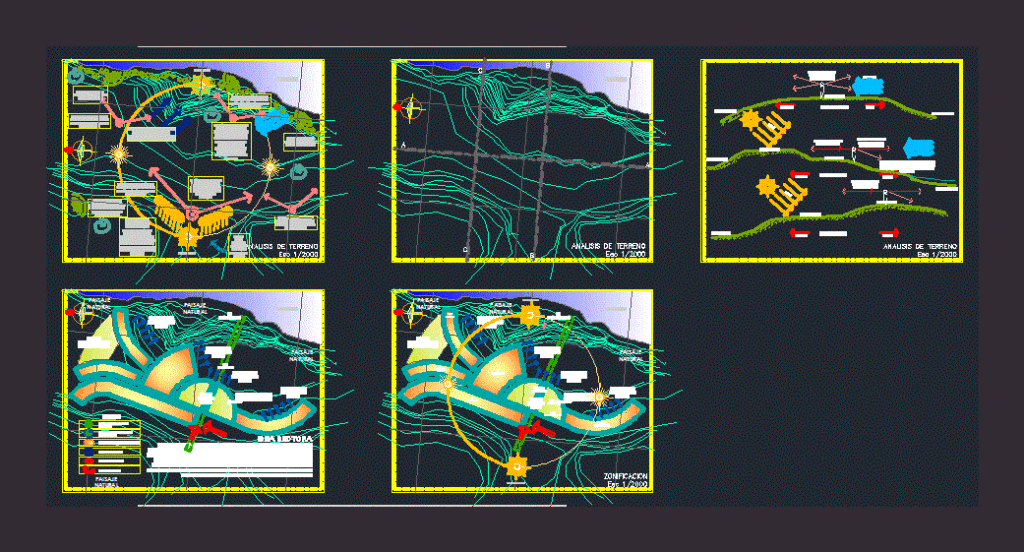

TERRAIN ANALYSIS Environmental analysis of winds; sunlight; Acoustic among others; and development of pre-construction studies of a country inn; Also guiding idea and zoning analysis

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

rio piura, north, east sun, west sun, beneficial sound that comes from the river water ideal for hosedage zones, beneficial sound coming from the river water ideal for equestrian areas, higher incidence of the sun from the west, it is recommended have some kind of protection, natural or artificial, but always let filter to give a little thermal comfort to the indoor environments of the set by the cold winds and found in the winter seasons., make an attractive income so that the set from the road, direction of the pluvial evacuation by the slope of the ground, try to channel it and canalize it for a better use with renewable purposes., sun, north, south, cut a – a, wind, east, west, visuals truncated by slope of the terrain, b – b cut, predominant winds in the south direction, it is necessary to filter the cold wind of the winter, but allow a little wind to enter the place to ventilate, idea governing, esp acio articulador principal, legend, secondary articulator spaces, buildings of the set, visual expansion, main entrance, natural landscape, natural and social nucleus, unifying space and main integrator, visuals towards the whole natural landscape, articulating axis, articulator space for possible expansion, to. of service, a. of serv. complement., a. of administrative, a. of accommodation, a. of entertainment, a. of work, a. equestrian, a. sports, a. ecological

Raw text data extracted from CAD file:

ANALISIS DE TERRENO Esc 1/2000 RIO PIURA Norte SOL DEL ESTE SOL DEL OESTE Visuales del paisaje natural a 180º. Evitar planos verticales, y mantener la vista enmarcándola en cualquier lado. Visuales del paisaje natural a 180º. Evitar planos verticales, y mantener la vista enmarcándola en cualquier lado. Visuales del paisaje natural a 180º. Evitar planos verticales, y mantener la vista enmarcándola en cualquier lado. Visuales del paisaje natural a 180º. Evitar planos verticales, y mantener la vista enmarcándola en cualquier lado. Sonido beneficioso que viene del agua del rio ideal para zonas de hosedaje Sonido beneficioso que viene del agua del rio ideal para zonas ecuestre Aprovechar al máximo las visuales del paisaje que conforman la vegetación, rio,plantear zonas para la ampliación visual (miradores) Mayor incidencia del sol por el Oeste, es recomendable tener algún tipo de protección, natural o artificial, pero siempre dejar filtrar para dar un poco de confort térmico a los ambientes interiores del conjunto por los vientos fríos y encontrados en las epocas de invierno. Hacer un ingreso atractivo de modo que se identifique el conjunto desde el camino Sentido de la evacuación pluvial por la pendiente del terreno, tratar de encauzarla y canalizarla para un mejor aprovechamiento con fines renovables. Vientos predominantes en la dirección suroeste, por la topografía irregular del lugar y por factores ambientales; es necesario tratar de filtrar el viento del invierno, pero permitir que ingrese lo necesario para una buena ventilación. Proteger del viento frío que regresa por las noches. Sonido por efecto de los ruidos de vehículos, pero poco por ser vía de flujo medio; se debe poner una barrera a modo de protección. RIO PIURA Norte A A B B ANALISIS DE TERRENO Esc 1/2000 Visuales a 180º. Evitar planos verticales que impidad la visibilidad SOL NORTE SUR CORTE A - A VIENTO Visuales a 180º. Evitar planos verticales que impidad la visibilidad ESTE OESTE Visuales truncadas por desnivel del terreno CORTE B - B Vientos predominantes en la dirección sur, se necesita filtrar el viento frío del invierno, pero permitir que entre un poco de viento al lugar para ventilar C C N.T.N +-0.00 N.T.N +1.05 N.T.N +-0.00 N.T.N -12.00 N.T.N +1.05 N.T.N -2.10 N.T.N +-0.00 SOL N.T.N -2.10 N.T.N +1.05 N.T.N +-0.00 Visuales a 180º. Evitar planos verticales que impidad la visibilidad ESTE OESTE CORTE B - B RIO PIURA Norte Un núcleo central \fCentury Gothic|b1|i0|c0|p34;social \fCentury Gothic|b0|i0|c0|p34;que integre a todo el conjunto de manera que tenga el comportamiento de una plaza viva y sea además un espacio integrador y unificador; pero que también sea un núcleo \fCentury Gothic|b1|i0|c0|p34;natural\fCentury Gothic|b0|i0|c0|p34;, que nos permita la vivencia de la naturaleza tanto del mismo espacio integrador, así como del paisaje exterior, por medio de la intercomunicación de \fCentury Gothic|b1|i0|c0|p34;un eje lineal\fCentury Gothic|b0|i0|c0|p34; que nos comunica a manera de circulación, así como para dar lugar a una mayor visualización del paisaje, de manera que haya una relación integradora entre el conjunto y la naturaleza de su entorno. IDEA RECTORA ESPACIO ARTICULADOR PRINCIPAL LEYENDA ESPACIOS ARTICULADORES SECUNDARIOS EDIFICACIONES DEL CONJUNTO EXPANSION VISUAL INGRESO PRINCIPAL PAISAJE NATURAL NUCLEO NATURAL Y SOCIAL ESPACIO UNIFICADOR E INTEGRADOR PRINCIPAL VISUALES HACIA TODO EL PAISAJE NATURAL VISUALES HACIA TODO EL PAISAJE NATURAL VISUALES HACIA TODO EL PAISAJE NATURAL EJE ARTICULADOR VISUALES HACIA TODO EL PAISAJE NATURAL ESPACIO ARTICULADOR PARA POSIBLE EXPANSION PAISAJE NATURAL PAISAJE NATURAL PAISAJE NATURAL PAISAJE NATURAL RIO PIURA Norte NUCLEO NATURAL Y SOCIAL ESPACIO UNIFICADOR E INTEGRADOR PRINCIPAL VISUALES HACIA TODO EL PAISAJE NATURAL VISUALES HACIA TODO EL PAISAJE NATURAL VISUALES HACIA TODO EL PAISAJE NATURAL EJE ARTICULADOR VISUALES HACIA TODO EL PAISAJE NATURAL ESPACIO ARTICULADOR PARA POSIBLE EXPANSION PAISAJE NATURAL PAISAJE NATURAL PAISAJE NATURAL ZONIFICACION Esc 1/2000 ANALISIS DE TERRENO Esc 1/2000 SOL DEL ESTE SOL DEL OESTE A. DE SERVICIO A. DE SERV. COMPLEMENT. A. DE ADMINISTRATIVA A. DE ALOJAMIENTO A. DE ESPARCIMIENTO A. DE TRABAJO A. ECUESTRE A. DEPORTIVA A. ECOLOGICA
