University Dining Hall DWG Full Project for AutoCAD

University Dining Hall DWG Full Project for AutoCAD

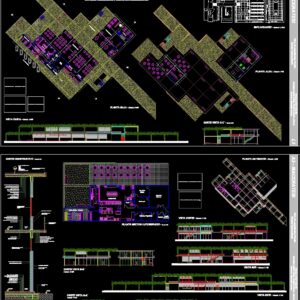

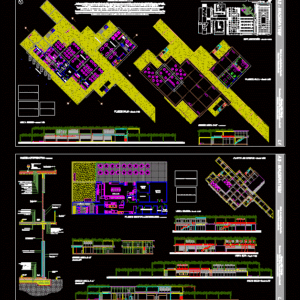

University Dining Hall Project (dining room, study rooms and various recreational spaces) located in Ciudad Universitaria; Argentina. Memory; implementation; plants; cuts and views

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

dining room, administration, student club expansion, student club, personal parking, loading and unloading area, general deposit, dry storage, prewash, cold rooms, control, waste collection, cheff, self-service, wooden plaza, university boulevard, bridge, access, wooden plinth, perimeter cement smoothing, natural anodized aluminum facing, student club university campus

Raw text data extracted from CAD file:

Vests./Sanits. Personal Salón Comedor Administración Expansión Club Estudiantes Sanitarios (H) Sanitarios (D) Espera / Atención al Público Club de Estudiantes Estacionamiento Personal Area carga y descarga Depósito General Depósito Secos Prelavado Cámaras Frigoríficas Control Acopio Residuos Cheff Autoservicio PLAZA DE MADERA RAMBLA DE LA UNIVERSIDAD PUENTE ACCESO A A B B C C Cerámica tipo Porcellanatto 30x30 Mezcla adhesiva de capa delgada (Klaukol) Carpeta regularizadora MAR 1:1/2:3 Contrapiso de Hº liviano tipo "Isocret" o similar Losa de H°A° e= 10 cm. Cielorraso aplicado de yeso (7mm engrosado + 3mm enlucido) Armadura s/ cálculo Carpeta regularizadora MAR 1:1/2:3 Contrapiso HHRP 1:3:3:1/8 Platea de fundación de H°A° Cerámica tipo Porcellanatto 30x30 Mezcla adhesiva de capa delgada (Klaukol) Aislación Hidrófuga MCI 1:3 (hidrófug\H0.9998x;o 10% en agua de amasado) Film de polietileno 200 micrones Revoques fino y grueso + látex int. lavable Bloque cerámico no portante 18x18x33 Zócalo de madera Carpintería de aluminio anodizado tipo "Aluar" c/ float 4 mm. Carpintería de aluminio anodizado tipo "Aluar" con DVH Alisado de cemento perimetral NPT + 0,17 NPT + 4,81 NT 0,00 Baldosa de exterior tipo "Alberdi" Mezcla adhesiva de capa delgada (Klaukol) \A1;Carpeta regularizadora MAR 1:1/2:3 Paramento de aluminio anodizado natural Revoques fino y grueso ext. + látex ext. lavable Capa aisladora vertical MCI 1:3 Aislación hidrófuga MCI 1:3 Contrapiso de H° liviano tipo "Isocret" o similar Losa de H° A° e= 10 cm. Zócalo de madera Recubrimiento de piedra partida blanca (Binder) Poliestireno expandido alta densidad 4cm Membrana elastomérica "in situ" (ver detalle) Membrana rígida MCI 1:3 (hidrófugo 10% en agua de amasado) Contrapiso HHRP 1:3:3:1/8 Barrera de vapor (Pintura asfáltica 2 manos cruzadas) Losa de H°A° e= 10 cm. Cielorraso aplicado de yeso (7 mm engrosado + 3mm enlucido) Carpeta regularizadora MAR 1:1/2:3 Pieza de zinguería de chapa galvanizada (cenefa de terminación) Revoques fino y grueso ext. + látex ext. lavable Capa aisladora vertical MCI 1:3 CORTE VISTA C-C´ - Escala 1:100 VISTA OESTE - \H0.75x;Escala 1:100 A3 - MACERATESI Club de estudiantes Predio Ciudad Universitaria Alumno: Adrián Colavitta \fArial|b1|i1|c0|p34;Docentes:\fArial|b0|i1|c0|p34; Daniel Goldar, Fernando Cerone, Marcelo Camarero, Sebastián Larrosa L1 A3 - MACERATESI Club de estudiantes Predio Ciudad Universitaria Alumno: Adrián Colavitta \fArial|b1|i1|c0|p34;Docentes:\fArial|b0|i1|c0|p34; Daniel Goldar, Fernando Cerone, Marcelo Camarero, Sebastián Larrosa L2 CORTE VISTA A-A´ \H0.75x;Escala 1:100 \LMEMORIA DESCRIPTIVA \fArial|b0|i1|c0|p34;\H0.5x;\l La idea nace a partir de la propuesta urbana establecida por la cátedra, de revitalizar la zona que hoy ocupa el actual camino lateral costero del predio de Ciudad Universitaria, para lo cual la premisa básica fue dotar, entre otros elementos mayoritariamente, de espacios semicubiertos a la zona anteriormente citada. Se modificaron las plazas existentes del proyecto del Arq. Varas y se las dotó de pérgolas que alternaban los llenos y vacíos de su modulación a fines de lograr espacios acordes para la vida al exterior incluso en días no aptos para ello. Tomando esa premisa, el edificio se compone de una grilla modular de 6,40m x 7,80m, rotada 45º para optimizar al máximo la luminosidad, y a partir de la cual se articulan las funciones del programa quedando establecido éste en forma de “L”, con una espalda rígida donde se ubican las funciones de apoyo tales como núcleos sanitarios, cocina y depósitos orientados en las direcciones más deficientes, reservándose las más privilegiadas para el Salón Comedor y el Club Estudiantil y dando sensación de apertura a las mejores visuales y al río. Los materiales adoptados para el edificio son el Hormigón como material predominante en las áreas de apoyo y la estructura principal, y el vidrio para las áreas públicas con carpintería metálica. Se intentó acentuar mediante la materialidad del mismo la sensación de apertura hacia las mejores visuales y el río, ya que las áreas de servicios se resuelven como volúmenes casi ciegos, para luego pasar a las áreas comunes y de esparcimiento resueltas con paños vidriados, y finalizar con el apergolado frontal presente en la totalidad del edificio que lo envuelve. Éste está pensado a modo de barrera solar y contra viento, resuelto también en Hormigón, a fines de lograr el mínimo mantenimiento del mismo. MEMBRANA ELASTOMÉRICA "in situ" \A1;- Hypalon - Neoprene - Fieltro - Neoprene - Mano de imprimación - Membrana rígida MCI 1:3 - Carpeta de Regularización MAR 1:\S1/2;\H1.429x;:3 Vests./Sanits. Personal Depósito General Depósito Secos Prelavado Cámaras Frigoríficas Control Acopio Residuos Cheff Autoservicio PLANTA SECTOR AUTOSERVICIO - Escala 1:50 CORTE CONSTRUCTIVO - Escala 1:10 CORTE VISTA B-B´ \H0.75x;Escala 1:100 VISTA NORTE - \H0.75x;Escala 1:100 VISTA ESTE - \H0.75x;Escala 1:100 VISTA SUR - \H0.75x;Escala 1:100 PLANTA DE TECHOS - \H0.75x;Escala 1:200 PLANTA BAJA - \H0.75x;Escala 1:100 PLANTA ALTA - \H0.75x;Escala 1:100 IMPLANTACIÓN - \H0.75x;Escala 1:1000

Language	Spanish
Drawing Type	Full Project
Category	House
Additional Screenshots
File Type	dwg
Materials	Aluminum, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Parking
Tags	aire de restauration, autocad, dining, dining hall, Dining room, DWG, esszimmer, food court, full, hall, lounge, praça de alimentação, Project, recreational, Restaurant, restaurante, room, rooms, sala de jantar, salle à manger, salon, spaces, speisesaal, study, university
