Apartment Complex DWG Full Project for AutoCAD

Apartment Complex DWG Full Project for AutoCAD

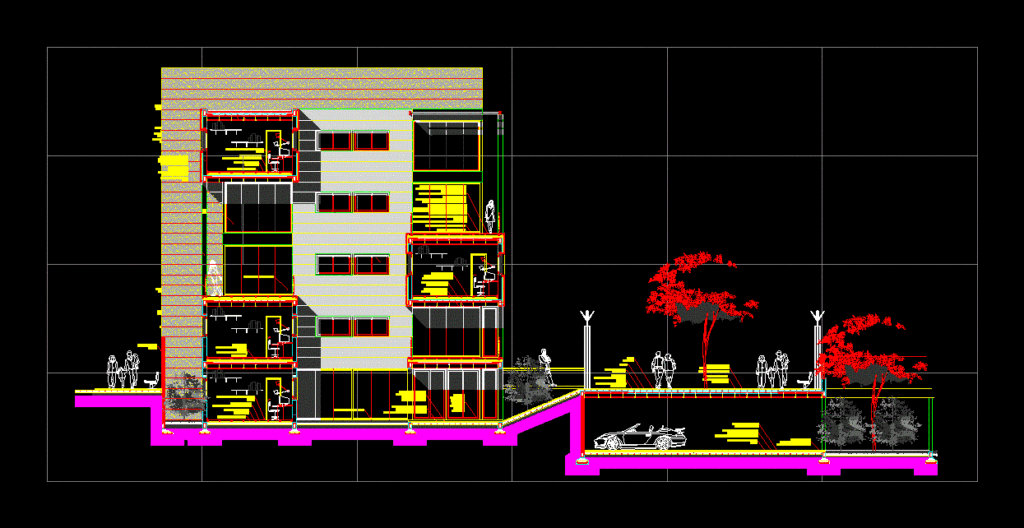

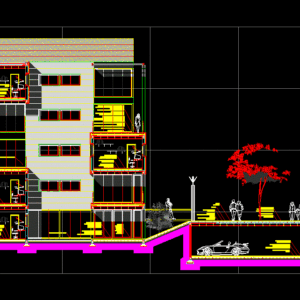

Project 4 levels; Court detailed comprehensive esc. 1:50 to 1:20 details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

maria sofia, virginia, ruth, jtp, assistant, victoria goenaga, alumnas, martinez torino, minsky, reynoso, urban, location, completion, theme, kkta, lilli pablo, plant and cut., thermal insulation., water-repellent insulation, mixture for the floor., floor., facade trasventilada with open board, which allows the ventilation of the coating on all sides, and prevents condensation inside the wall. the inclination of the slats and the roundness of their edges facilitates the runoff of the water., lintel of hºaº., wood termination., balustrade of black aluminum., column of hºaº. revoked. white finish, pivoting glass panels, coupling profile, smoothed cement floor. high traffic paint., folder, cobblestone floor., reinforced concrete wall.

Raw text data extracted from CAD file:

L12 Maria Sofia Virginia Ruth JTP AYUDANTE Victoria Goenaga ALUMNAS Martinez Torino Minsky Reynoso AV Urbano UBICACIÓN Avda. 12/Calle 11 Avda. 66/Calle 65 Completamiento TEMA K K T A Lilli Pablo PLANTA Y CORTE. Escala 1:50. NIVEL: -1.50 Losa de Hº Aº. Armadura Resistente: 1 f del 8 c/ 20 cm. Armadura de Repartición: 1f del 6 c/ 30 cm. Contrapiso de Hº Pobre. Pendiente 3%. Aisalción Térmica. Aislación Hidrófuga Mezcla para el piso. Piso. Fachada trasventilada con junta abierta, que permite la ventilación del revestimiento en todas sus caras, y evita condensaciones en el interior del muro. La inclinación de las lamas y el redondeo de sus aristas facilita el escurrimiento del agua. Carpintería corrediza de 2 hojas "ALUAR" de Aluminio. Línea Módena cdon DVH. Color Negro. Postigón Rebatible de 2 hojas "ALUAR". Línea Módena. Marco de Aluminio Negro y Lamas de Madera. Aislación Térmica de Poliestireno Expandido de 3 cm de espesor. Dintel de HºAº. Terminación de madera. Muro de Ladrillos Cerámicos Huecos 18 x 18 x 33 cm. Carpintería Fija "ALUAR" de Aluminio. Línea Módena cdon DVH. Color Negro. Balaustra de Aluminio Negro. Columna de HºAº. Revocada. Terminación Color Blanco. Viga de HºAº. Armadura: 5 f 10 con estribos f 6 cada 25 cm. Dintel de HºAº. Muro de Ladrillos Cerámicos Huecos 18 x 18 x 33 cm. Azotado hidrófugo. Espesor 1 a 3 cm. Mezcla: 1 cemento, 3 arena e hidrófugo (s/lo indique el fabricante) Revoque Grueso. Espesor: 2 a 3 cm Mezcla: 1 cal, 1/4 cemento y 3 arena Revoque Fino "IGGAM". Espesor :1 a 2 cm. Piso tarugado de 1" atornillado sobre tirantes. El espacio entre tirantes o alfajías debe rellenarse con telgopor granulado. Sobre carpetas se colocan con brea caliente, tornillos y tarugos fisher. Es recomendable colocar los pisos tarugados de una pulgada atornillándolos sobre tirantes. Carpeta para el piso. Espesor: 2.5 cm. Deberá tener una humedad no mayor al 15%. El tiempo de secado necesario es de aprox. 30 días. Una vez seca (controlada con hidrómetro) se podrá colocar el piso. La carpeta deberá ser preparada con 4 partes de arena, 1 de cal y 1 de cemento. Estará nivelada, regleada y alisada (no fratachada). Contrapiso de Hº Pobre. Espesor: 5 cm. Polietileno de 200 micrones. Bastidor de cielorraso suspendido metálico de zinc sección cuadrada de 15 mm. Aislación Térmica de lana de vidrio de 200 mm. Terminacion DURLOCK cielorraso suspendido de 800x800x20 mm. Paneles Pivotantes de Vidrio. Carpintería corrediza de 2 hojas "ALUAR" de Aluminio. Línea Módena cdon DVH. Color Negro. Postigón Rebatible de 2 hojas "ALUAR". Línea Módena. Marco de Aluminio Negro y Lamas de Madera. Perfil de Acople. Paneles Pivotantes de Vidrio. Carpintería corrediza de 2 hojas "ALUAR" de Aluminio. Línea Módena cdon DVH. Color Negro. Piso de Cemento Alisado. Espesor: 2 cm. Dosificación: 1 Cemento y 3 de Arena. Pintura de Alto Tránsito. Carpeta Hidrófuga. Espesor: 2 cm. Mezcla: 1 cemento, 3 arena e hidrófugo (s/lo que indique el fabricante). Piso tarugado de 1" atornillado sobre tirantes. Telgopor Granulado. Carpeta para el piso. Espesor: 2.5 cm. Contrapiso de Hº Pobre. Espesor: 12 cm. Polietileno de 200 micrones. Carpeta Hidrófuga. Espesor: 2 cm. Mezcla: 1 cemento, 3 arena e hidrófugo (s/lo que indique el fabricante). Viga de Fundación Hormigón de Piedra Mezcla. 1 cemento, 3 arena y 3 de piedra. Bastidor de cielorraso suspendido metálico de zinc sección cuadrada de 15 mm. Terminacion DURLOCK cielorraso suspendido de 800x800x20 mm. Carpeta Hidrófuga. Espesor: 2 cm. Mezcla: 1 cemento, 3 arena e hidrófugo (s/lo que indique el fabricante). Contrapiso de Hº Aº. Espesor: 12 cm. Piso de Cemento Alisado. Pintura de Alto Tránsito. Bastidor de cielorraso suspendido metálico de zinc sección cuadrada de 15 mm. Terminacion DURLOCK cielorraso suspendido de 800x800x20 mm. Contrapiso de Hº Aº. Espesor: 5 cm. Carpeta Piso de Adoquines. Muro de Hormigón Armado. Losa de Hº Aº. Armadura Resistente: 1 f del 8 c/ 20 cm. Armadura de Repartición: 1f del 6 c/ 30 cm. Losa de Hº Aº. Armadura Resistente: 1 f del 8 c/ 20 cm. Armadura de Repartición: 1f del 6 c/ 30 cm. Piso tarugado de 1" atornillado sobre tirantes. Telgopor Granulado. Carpeta para el piso. Espesor: 2.5 cm. Contrapiso de Hº Pobre. Espesor: 5 cm. Polietileno de 200 micrones.

Language	Spanish
Drawing Type	Full Project
Category	Condominium
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Glass, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	apartment, apartments, autocad, building, complex, comprehensive, condo, court, detailed, details, DWG, eigenverantwortung, esc, Family, full, group home, grup, Housing, levels, mehrfamilien, multi, multifamily housing, ownership, partnerschaft, partnership, Project
