Architectural Section – Basement Wall DWG Section for AutoCAD

Architectural Section – Basement Wall DWG Section for AutoCAD

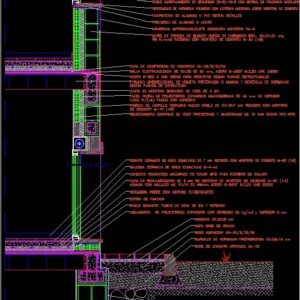

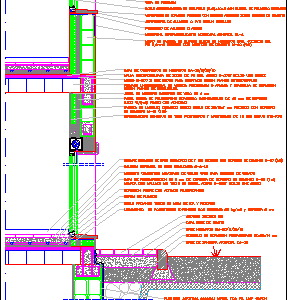

Architectural section – Air space – basement wall

Drawing labels, details, and other text information extracted from the CAD file (Translated from Galician):

detail constructive section and:, Ocher curved ceramic tile received with, cement mortar with ventilation tiles, layer of cement mortar of cm of thickness finished fratasado, membrane waterproofing type monolayer according to, une formed by asphaltic sheet, Hollow ceramic dashboard mashed with pieces of cm, Lightweight ceramic hinged bar stools of cm, Rigid panel of expanded polystyrene of thickness mm, wing formation with reinforced concrete seen, goteron of cm, mold formation with prefabricated concrete pieces of cm, plaster bastard mortar board of cm, Perimeter zuncho of forged support of mm, Reinforced cloth mastered with cement mortar, rectangular stucco of cm, loader on holes of windows doors formed by zuncho mm, loader on holes of door windows formed by a beam, Recercado formation with pieces of artificial stone of polished cm of factory, formation of jambs lintel of holes with pieces of artificial stone of cm, Thermal compact monoblock blind case, Rolling shutter of self-locking aluminum slats, blind guide, carpentry of aluminum pvc according to details, double safety glazing with colorless polyvinyl butyral, Polymer concrete vortex with dropper seated on cement mortar, steel precerco steel, Adhesive monolayer waterproofing membrane, Concrete wall block factory wall, received with mortar of cement, forged one-way reinforced concrete beam reinforced concrete beam, compression layer of homrigon, Steel joins for negatives according to structural planes, steel mesh electrosold steel meets, plaster bastard mortar board of cm, rigid panel of expanded polystyrene machined thickness mm, double hollow ceramic hollow brick made of mortar, Continuous plaster cast coating mastered of mm according to, glazed tile ceramic tile, layer of regularization of cm of thickness of mortar of cement, Cementitious adhesive improved gray for received from floor, armada con mallazo me de acero une, ceramic enamel glazed ceramic baseboard of cm received with cement mortar, Poor concrete with fluidising additives, Radiant floor: return water tubes return, pin of fixation, Insulation of expanded polystyrene with thickness density cm, pave cm, base layer of gravel, concrete base, artificial wound base, prefabricated concrete curb cm, Black type colloidal asphalt emulsion, modified bitumen waterproofing laminate with elastomer, to unite with felt armor, Non-woven polyester of unprotected surface, Alveolar drainage sheet with built-in geotextile formed by, High density polyethylene cones, record cm, steel frames cm, thick cleaning concrete cm, foundation concrete shoe reinforced according to structure plans, compacted base, cleaning concrete cm, Adhesive monolayer waterproofing membrane, concrete reinforced concrete cm: cm, elastic joint, hardener treatment: arious for for garages, drainage pipe of pvc corrugated for sanitation without pressure of mm, double wall

Raw text data extracted from CAD file:

DETALLE SECCION CONSTRUCTIVA E: 1/20 TEJA CERAMICA CURVA 40x19x16 COLOR OCRE RECIBIDA CON MORTERO DE CEMENTO CON TEJAS DE VENTILACION 1 c/10m2 CAPA DE MORTERO DE CEMENTO M-40 (1:6) DE 2 cm DE ESPESOR Y ACABADO FRATASADO MEMBRANA IMPERMEABILIZANTE MONOCAPA ADHERIDA, TIPO PA-6, SEGUN NBE-QB-90 y UNE 104402 FORMADA POR LAMINA ASFALTICA LBM(SBS)-40/FV(50) TABLERO CERAMICO HUECO MACHIEMBRADO CON PIEZAS DE 50x20x3 cm TABICONES ALIGERADOS DE LADRILLO CERAMICO HUECO DE 24x12x7 cm PANEL RIGIDO DE POLIESTIRENO EXPANDIDO DE 40 mm DE ESPESOR 0,033 W/(mk) FORMACION DE ALERO CON HORMIGON ARMADO VISTO GOTERON DE d 2 cm FORMACION DE MOLDURA CON PIEZAS PREFABRICADAS DE HORMIGON DE 14x44x28 cm JUNTA DE MORTERO BASTARDO DE YESO DE 4 cm ZUNCHO PERIMETRAL DE APOYO DE FORJADO DE HA-25/B/20/IIb y 6d10 mm ENFOSCADO FRATASADO MAESTREADO CON MORTERO DE CEMENTO M-40 (1:6) PRETENSADA RECTANGULAR DE 7x18 cm CARGADERO SOBRE HUECOS DE VENTANAS Y PUERTAS FORMADO POR ZUNCHO 4d12 mm CARGADERO SOBRE HUECOS DE VENTANAS Y PUERTAS FORMADO POR VIGUETA FORMACION DE RECERCADO CON PIEZAS DE PIEDRA ARTIFICIAL DE 16x4 cm PULIDAS DE FABRICA FORMACION DE JAMBAS Y DINTEL DE HUECOS CON PIEZAS DE PIEDRA ARTIFICIAL DE 25x4 cm CAJA DE PERSIANA MONOBLOCK COMPACTO TERMICO PERSIANA ENROLLABLE DE LAMAS DE ALUMINIO AUTOBLOCANTES GUIA DE PERSIANA CARPINTERIA DE ALUMINIO O PVC SEGUN DETALLES DOBLE ACRISTALAMIENTO DE SEGURIDAD (6+6)+10+6 CON BUTIRAL DE POLIVINILO INCOLORO VIERTEAGUAS DE HORMIGON POLIMERO CON GOTERON ASENTADO SOBRE MORTERO DE CEMENTO PRECERCO DE ALUMINIO O ACERO MEMBRANA IMPERMEABILIZANTE MONOCAPA ADHERIDA PA-6 MURO DE FABRICA DE BLOQUE HUECO DE HORMIGON GRIS, 40x20x20 cm, R6 N/mm2 RECIBIDO CON MORTERO DE CEMENTO M-60 (1:6) FORJADO UNIDIRECCIONAL DE VIGUETA PRETENSADA O ARMADA Y BOVEDILLA DE HORMIGON CAPA DE COMPRESION DE HOMRIGON HA-25/B/20/IIb ACERO B-500 S UNE 36068 PARA NEGATIVOS SEGUN PLANOS ESTRUCTURALES MALLA ELECTROSOLDADA ME 20x30 DE d5 mm, ACERO B-500T 6x2,20 UNE 36092 JUNTA DE MORTERO BASTARDO DE YESO DE 4 cm PANEL RIGIDO DE POLIESTIRENO EXPANDIDO MACHIEMBRADO DE 40 mm DE ESPESOR FABRICA DE LADRILLO CERAMICO HUECO DOBLE DE 33x16x7 cm RECIBIDO CON MORTERO REVESTIMIENTO CONTINUO DE YESO PROYECTADO Y MAESTREADO DE 15 mm SEGUN NTE-RPG BALDOSA CERAMICA DE GRES ESMALTADO 2-4-AE CAPA DE REGULARIZACION DE 6 cm DE ESPESOR DE MORTERO DE CEMENTO M-80 (1:4) ADHESIVO CEMENTOSO MEJORADO C2 COLOR GRIS PARA RECIBIDO DE SOLADO ARMADA CON MALLAZO ME 10x10 DE d5mm, ACERO B-500T 6x2,20 UNE 36092 RODAPIE CERAMICO DE GRES ESMALTADO DE 7 cm RECIBIDO CON MORTERO DE CEMENTO M-60 (1:5) HORMIGON POBRE CON ADITIVOS FLUIDIFICANTES SUELO RADIANTE: TUBOS DE AGUA DE IDA Y RETORNO ESPIGA DE FIJACION AISLAMIENTO DE POLIESTIRENO EXPANDIDO CON DENSIDAD 25 kg/m3 y ESPESOR 5 cm ADOQUIN 20x20x6 cm CAPA BASE DE GRAVIN BASE HORMIGON HM-20/B/25/IIb BASE DE ZAHORRA ARTIFICIAL ZA-25 BORDILLO DE HORMIGON PREFABRICADO 50x28x14 cm EMULSION ASFALTICA COLOIDAL NEGRA TIPO ED, UNE 104231 LAMINA IMPERMEABILIZANTE DE BETUN MODIFICADO CON ELASTOMERO (SBS) DE 3,05 kg/m2, LBM(SBS)-30/FP, UNE 104242-1 CON ARMADURA DE FIELTRO DE POLIESTER NO TEJIDO DE 160 g/m2 DE SUPERFICIE NO PROTEGIDA LAMINA DRENATNTE ALVEOLAR CON GEOTEXTIL INCORPORADO FORMADO POR CONOS DE POLIETILENO DE ALTA DENSIDAD GRAVA d 5 cm ACERO 4d12 + 2d10. CERCOS d10c/30 cm B-500S HORMIGON DE LIMPIEZA DE ESPESOR 10 cm ZAPATA DE CIMENTACION DE HORMIGON ARMADO HA-25/B/20/IIb SEGUN PLANOS DE ESTRUCTURA BASE COMPACTADA (ZAHORRAS O GRAVAS) HORMIGON DE LIMPIEZA 10 cm MEMBRANA IMPERMEABILIZANTE MONOCAPA ADHERIDA PA-6 SOLERA DE HORMIGON ARMADO 15 cm: # d6 c/10 cm JUNTA ELASTICA TRATAMIENTO ENDURECEDOR: ARIDOS DE CORINDON+PINTURA PARA GARAJES TUBO DRENANTE DE PVC CORRUGADO PARA SANEAMIENTO SIN PRESION DE d125 mm DOBLE MURO DE FABRICA DE BLOQUE HUECO DE HORMIGON GRIS, 40x20x20 cm, R6 N/mm2 RECIBIDO CON MORTERO DE CEMENTO M-60 (1:6) ZUNCHO DE REFUERZO CADA 5 HILADAS DE HA-25/B/20/IIb y 6d10 mm CARGADERO SOBRE HUECOS DE VENTANAS Y PUERTAS FORMADO POR VIGUETA PRETENSADA RECTANGULAR DE 11x18 cm DE 15 mm DE ESPESOR SEGUN PLANOS DE ESTRUCTURA 0,033 W/(mk) FIJADO CON ADHESIVO DE CEMENTO M-40 (1:6)

Language	N/A
Drawing Type	Section
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Steel
Measurement Units
Footprint Area
Building Features	Garage
Tags	air, architectural, autocad, basement, construction details section, cut construction details, DWG, section, space, wall
