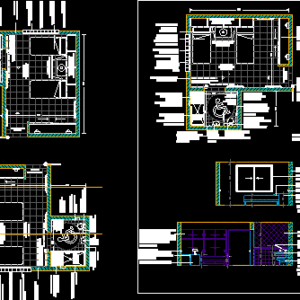

Bedrooms In Geriatric Facility DWG Block for AutoCAD

Bedrooms In Geriatric Facility DWG Block for AutoCAD

Zonal Development bedroom for elderly

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

anti-slip flooring and space for possible removable seat in case of assistance in shower, space for wheelchair location while closing the sliding, shower – bathtub prepared for the disabled, wooden shelves modulated for personal items on storage closet , metal railing, night table with nightstand.

Raw text data extracted from CAD file:

3,85 5,40 1,90 2,60 3,85 5,40 1,90 2,60 3,85 5,40 1,90 2,60 0,60 0,45 1,00 1,35 1,10 0,75 0,15 1,50 0,70 0,60 0,45 baranda para inodoro metálica. Inclinacion 45 grados. Altura minima de 0.75 cm inodoro (con bidet incorporado) mensulado para facilitar la regulacion de alturas Baranda para inodoro metálica a 85 cm, plegable sobre el muro Lavatorio con canilla monocomando a 85 cm Timbre en caso de caida. A 40 cm del piso y diferenciado por la iluminación Baranda para duchas de tubo de hierro cromado de diametro 35 a 85 cm del suelo Solado anti-deslizante y espacio destinado a posible asiento desmontable en caso de asistencia en ducha Puerta placa corrediza con zocalo anti- impacto, paso libre de 90 cm. Picaporte común a 85 cm Umbral cerámico de 40 x 20 cm Espacio para ubicacion de la silla de ruedas mientras se cierra la corrediza Ducha - Bañera preparada para minusvalidos Cama de 45 cm de altura para ancianos autoválidos y a 85 cm para discapacitados Carpinteria de aluminio anodizado. altura variable desde 0.40 a 1.20 m Timbres de emergencia para llamar al personal a menos de 1.20 o variable Placard de puertas corredizas de madera para el guardado de indumentaria, con luz automatica y cajones de rejilla metálica para facilitar la visibilidad. Altura minima 0.40 cm Estantes de madera modulados para objetos personales sobre closet de guardado Bloque Cerámico de 18, revocado y pintado Antepecho cerámico para eliminacion del agua de lluvia de 17 x 20 cm Puerta placa corrediza con zocalo anti- impacto, paso libre de 90 cm. Picaporte común a 85 cm. Con indicador claro de quienes son los ocupantes ( imagen - objeto personal) Umbral cerámico de 40 x 20 cm Solado cerámico anti-deslizante color marfil de 20x 20 Solado cerámico anti-deslizante color marfil de 35x 35 5 5 5 5 DORMITORIO TIPO \O PLANTA 1:50 Mesa de noche con velador. Altura promedio 55 cm baranda para inodoro metálica. Inclinacion 45 grados. Altura minima de 0.75 cm inodoro (con bidet incorporado) mensulado para facilitar la regulacion de alturas Baranda para inodoro metálica a 85 cm, plegable sobre el muro Lavatorio con canilla monocomando a 85 cm Timbre en caso de caida. A 40 cm del piso y diferenciado por la iluminación Baranda para duchas de tubo de hierro cromado de diametro 35 a 85 cm del suelo Solado anti-deslizante y espacio destinado a posible asiento desmontable en caso de asistencia en ducha Puerta placa corrediza con zocalo anti- impacto, paso libre de 90 cm. Picaporte común a 85 cm Umbral cerámico de 40 x 20 cm Espacio para ubicacion de la silla de ruedas mientras se cierra la corrediza Ducha - Bañera preparada para minusvalidos Cama de 45 cm de altura para ancianos autoválidos y a 85 cm para discapacitados Carpinteria de aluminio anodizado. altura variable desde 0.40 a 1.20 m Timbres de emergencia para llamar al personal a menos de 1.20 o variable Estantes de madera modulados para objetos personales sobre closet de guardado Bloque Cerámico de 18, revocado y pintado Antepecho cerámico para eliminacion del agua de lluvia de 17 x 20 cm Umbral cerámico de 40 x 20 cm Solado cerámico anti-deslizante color marfil de 20x 20 Solado cerámico anti-deslizante color marfil de 35x 35 5 5 5 5 Mesa de noche con velador. Altura promedio 55 cm baranda para inodoro metálica. Inclinacion 45 grados. Altura minima de 0.75 cm inodoro (con bidet incorporado) mensulado para facilitar la regulacion de alturas Baranda para inodoro metálica a 85 cm, plegable sobre el muro Lavatorio con canilla monocomando a 85 cm Timbre en caso de caida. A 40 cm del piso y diferenciado por la iluminación Baranda para duchas de tubo de hierro cromado de diametro 35 a 85 cm del suelo Solado anti-deslizante y espacio destinado a posible asiento desmontable en caso de asistencia en ducha Puerta placa corrediza con zocalo anti- impacto, paso libre de 90 cm. Picaporte común a 85 cm Umbral cerámico de 40 x 20 cm Espacio para ubicacion de la silla de ruedas mientras se cierra la corrediza Ducha - Bañera preparada para minusvalidos Cama de 45 cm de altura para ancianos autoválidos y a 85 cm para discapacitados Carpinteria de aluminio anodizado. altura variable desde 0.40 a 1.20 m Timbres de emergencia para llamar al personal a menos de 1.20 o variable Estantes de madera modulados para objetos personales sobre closet de guardado Bloque Cerámico de 18, revocado y pintado Antepecho cerámico para eliminacion del agua de lluvia de 17 x 20 cm Umbral cerámico de 40 x 20 cm Solado cerámico anti-deslizante color marfil de 20x 20 Solado cerámico anti-deslizante color marfil de 35x 35 5 5 5 5 Mesa de noche con velador. Altura promedio 55 cm 30 B A B A Timbres de emergencia para llamar al personal a menos de 1.20 o variable Baranda metálica Estantes de madera modulados para objetos personales sobre closet de guardado Baranda metálica Cama de 45 cm de altura para ancianos autoválidos y a 85 cm para discapacitados Carpinteria de aluminio anodizado. altura variable desde 0.40 a 1.20 m Mesa de noche con velador. Placard de puertas corredizas de madera para el guardado de indumentaria, con luz automatica y cajones de rejilla metálica para facilitar la visibilidad. Altura minima 0.40 cm baranda para inodoro metálica. Inclinacion 45 grados. Altura minima de 0.75 cm inodoro (con bidet incorporado) mensulado para facilitar la regulacion de alturas Baranda para inodoro metálica a 85 cm, plegable sobre el muro Bloque Cerámico de 18, revocado y pintado Revestimiento cerámico color beige opaco de 20x 20 5 0,45 5 5 5 5 5 5 5 5 0,45 DORMITORIO TIPO \O VISTA -A -1:50 DORMITORIO TIPO \O VISTA -B -1:50

Language	Spanish
Drawing Type	Block
Category	Hospital & Health Centres
Additional Screenshots
File Type	dwg
Materials	Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, bedroom, bedrooms, block, CLINIC, development, DWG, elderly, facility, geriatric, health, health center, Hospital, medical center
