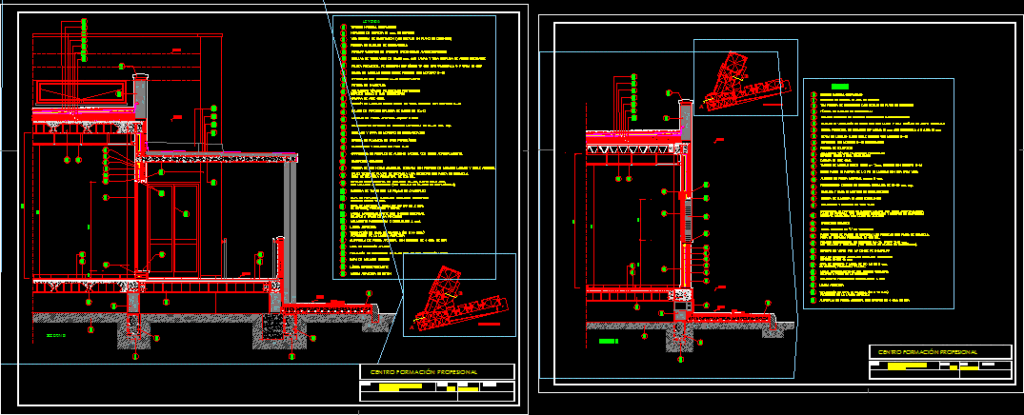

Corridor – terrace and fundation details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

plan, plan number, scale, date, center professional training, construction detail, section a, deck plant, steel, wrought sanitary prestressed prestressed joists, legend, termoarcilla block factory, compacted natural terrain, double hollow brick zither, thermal insulation sprayed polyurethane, oxidized paint, waterproofing sheet with welded joints, thick, fratated and clean., lightened concrete layer forming slopes, asphalt sheet, overlaps in favor of the slope, protection of the asphalt sheet, platelet flooring of porcelain stoneware, carpentry of lacquered aluminum profiles, with double glazing, ceramic loading dock, roller shutter with aluminum slats, blind drawer, type monobloc ensablado and mounted in carpentry, leveled and layer of regularization mortar, section a, section b, door with two folding doors, formed with lacquered aluminum profiles and double glazing, slab reinforced concrete, waterproofing sheet, thermal insulation layer, asphalt bitumen sheet

Raw text data extracted from CAD file:

\A1;3.00 \A1;3.30 \A1;1.20 \A1;1.00 \A1;3.30 \A1;0.20 \A1;2.00 \A1;3.00 PLANO PLANO Nº OCTU. 2006 ESCALA FECHA CENTRO FORMACIÓN PROFESIONAL DETALLE CONSTRUCTIVO 1/20 SECCIÓN A A PLANTA DE CUBIERTA PENDIENTE 2 % acerado 5 HORMIGON DE LIMPIEZA 10 cms. DE ESPESOR FORJADO SANITARIO DE VIGUETAS PRETENSADAS AUTORRESISTENTES LEYENDA 1 2 0 6 11 10 9 8 7 5 3 4 FÁBRICA DE BLOQUES DE TERMOARCILLA ENTRE PAÑOS DE FÁBRICA DE 1/2 PIE DE LADRILLO CON UNA CARA VISTA VIGA RIOSTRA DE CIMENTACIÓN (VER DETALLE EN PLANO DE CIMIENTOS) TERRENO NATURAL COMPACTADO RECIBIDO CON MORTERO M-40 TABICÓN DE LADRILLO HUECO DOBLE e= 7cms. RECIBIDO CON MORTERO M-40 ENFOSCADO CON MORTERO M-40 INTERIORMENTE CÍTARA DE LADRILLO HUECO DOBLE 0 1 2 3 4 5 6 AISLAMIENTO TÉRMICO POLIURETANO PROYECTADO ESPESOR MÍNIMO 3 CMS. HOMOLOGADO CÁMARA DE AIRE 4CMS. PINTURA DE OXIASFALTO 10 7 8 9 AISLAMIENTO PORIESTIRENO EXTRUSIANADO 4 cmS. LÁMINA IMPERMEABILIZANTE CON UNIONES SOLDADAS, DE ESPESOR, FRATASADA Y LIMPIA. TERMINACIÓN EN CAPA DE GRAVILLA (d8 a 15 m.m.) CAPA DE HORMIGON ALIGERADO FORMANDO PENDIENTES CAPA DE MORTERO Y ARENA DE RIO 1:6 DE 2 cms. BARRERA DE VAPOR CON 1,5 KG/m2 DE OXIASFALTO ESPESOR MINIMO 10 cms. LÁMINA ASFÁLTICA 24 25 26 27 28 29 30 SOLAPES A FAVOR DE LA PENDIENTE PROTECCIÓN DE LA LÁMINA ASFÁLTICA 27 28 29 30 24 25 26 1 0 2 3 REJILLAS DE VENTILACIÓN DE 25x20 cms. CON LAMAS Y TELA METÁLICA DE ACERO INOXIDABLE 5 4 7 SOLERA PERIMETRAL DE HORMIGON ESP MÍNIMO 10 cms CON CUADRICULA d 6 CADA 15 cms 6 8 9 10 11 12 12 13 ALFEIZAR DE PIEDRA ARTIFICIAL espesor 3 cms. 14 REVESTIMIENTO EXTERIOR DE MORTERO MONOCAPA DE 15-20 mm. esp. 15 13 14 15 SOLERIA DE PLAQUETA DE GRES PORCELÁNICO 17 16 FORJADO UNIDIRECCIONAL DE HORMIGON HA-25, CANTO 25+5 cms., (VER DETALLE EN PLANOS DE ESTRUCTURAS) CON MALLAZO + NEGATIVOS CARPINTERIA DE PERFILES DE ALUMINIO LACADO, CON DOBLE ACRISTALAMIENTO, PERFIL METALICO EN "L" DE 120x120mm GUARNECIDO Y ENLUCIDO DE YESO Y-12 CARGADERO CERÁMICO PERSIANA ENROLLABLE CON LAMAS DE ALUMINIO CAJON DE PERSIANA, TIPO MONOBLOC ENSABLADO Y MONTADO EN CARPINTERIA NIVELADO Y CAPA DE MORTERO DE REGULARIZACIÓN 18 19 17 16 18 19 20 21 20 21 22 FALSO TECHO DE PLACAS DE ESCAYOLA LISA RECIBIDAS CON PASTA DE ESCAYOLA, FOSA DE ESCAYOLA PERIMETRAL DE 9X5 CM., 22 23 23 3.30 1.20 5 31 31 ALBARDILLA DE PIEDRA ARTIFICIAL CON GOTERON DE 4 cms. DE ESP. SECCION A 3 +0.00 +0.60 +4.20 PENDIENTE 2 % acerado 5 27 28 29 30 24 25 26 1 0 2 3 5 4 7 6 8 10 11 12 15 17 16 18 19 20 22 23 3.30 0.20 5 31 SECCION B 3 +0.00 +0.60 +4.20 B HORMIGON DE LIMPIEZA 10 cms. DE ESPESOR FORJADO SANITARIO DE VIGUETAS PRETENSADAS AUTORRESISTENTES LEYENDA 1 2 0 6 11 10 9 8 7 5 3 4 FÁBRICA DE BLOQUES DE TERMOARCILLA SOLADO DE PORCHES BALDOSA DE BARRO DE 40x40 VIGA RIOSTRA DE CIMENTACIÓN (VER DETALLE EN PLANO DE CIMIENTOS) TERRENO NATURAL COMPACTADO RECIBIDO CON MORTERO M-40 TABICÓN DE LADRILLO HUECO DOBLE e= 7cms. RECIBIDO CON MORTERO M-40 ENFOSCADO CON MORTERO M-40 INTERIORMENTE CÍTARA DE LADRILLO HUECO DOBLE AISLAMIENTO TÉRMICO POLIURETANO PROYECTADO ESPESOR MÍNIMO 3 CMS. HOMOLOGADO CÁMARA DE AIRE 4CMS. PINTURA DE OXIASFALTO AISLAMIENTO PORIESTIRENO EXTRUSIANADO 4 cmS. LÁMINA IMPERMEABILIZANTE CON UNIONES SOLDADAS, DE ESPESOR, FRATASADA Y LIMPIA. TERMINACIÓN EN CAPA DE GRAVILLA (d8 a 15 m.m.) CAPA DE HORMIGON ALIGERADO FORMANDO PENDIENTES CAPA DE MORTERO Y ARENA DE RIO 1:6 DE 2 cms. BARRERA DE VAPOR CON 1,5 KG/m2 DE OXIASFALTO ESPESOR MINIMO 10 cms. LÁMINA ASFÁLTICA 24 25 26 27 28 29 30 SOLAPES A FAVOR DE LA PENDIENTE PROTECCIÓN DE LA LÁMINA ASFÁLTICA REJILLAS DE VENTILACIÓN DE 20x20 cms. CON LAMAS Y TELA METÁLICA DE ACERO INOXIDABLE SOLERA PERIMETRAL DE HORMIGON ESP MÍNIMO 10 cms CON CUADRICULA d 6 CADA 15 cms 12 13 ALFEIZAR DE PIEDRA ARTIFICIAL espesor 3 cms. 14 REVESTIMIENTO EXTERIOR DE MORTERO MONOCAPA DE 15-20 mm. esp. 15 SOLERIA DE PLAQUETA DE GRES PORCELÁNICO 17 16 FORJADO UNIDIRECCIONAL DE HORMIGON HA-25, CANTO 25+5 cms., (VER DETALLE EN PLANOS DE ESTRUCTURAS) CON MALLAZO + NEGATIVOS CARPINTERIA DE PERFILES DE ALUMINIO LACADO, CON DOBLE ACRISTALAMIENTO, PUERTA DE DOS HOJAS ABATIBLES, FORMADA CON PERFILES DE ALUMINIO LACADO Y DOBLE ACRISTALAMIENTO GUARNECIDO Y ENLUCIDO DE YESO Y-12 CARGADERO CERÁMICO NIVELADO Y CAPA DE MORTERO DE REGULARIZACIÓN 18 19 20 21 22 FALSO TECHO DE PLACAS DE ESCAYOLA LISA RECIBIDAS CON PASTA DE ESCAYOLA, FOSA DE ESCAYOLA PERIMETRAL DE 9X5 CM., 23 31 ALBARDILLA DE PIEDRA ARTIFICIAL CON GOTERON DE 4 cms. DE ESP. 1 2 4 9 13 16 14 21 32 LOSA DE HORMIGÓN ARMADO 33 34 35 36 32 33 34 FORMACIÓN DE PENDIENTES DE 6-10 cms. DE ESP. HORMIGÓN LIGERO LÁMINA IMPERMEABILIZANTE 35 CAPA DE AISLANTE TÉRMICO 36 LÁMINA ASFÁLTICA DE BETÚN +5,70 PLANO PLANO Nº OCTU. 2006 ESCALA FECHA CENTRO FORMACIÓN PROFESIONAL DETALLE CONSTRUCTIVO 1/20 SECCIÓN A

Language	Spanish
Drawing Type	Section
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Steel, Other
Measurement Units	Metric
Footprint Area
Building Features	Deck / Patio
