Constructive Details DWG Detail for AutoCAD

Constructive Details DWG Detail for AutoCAD

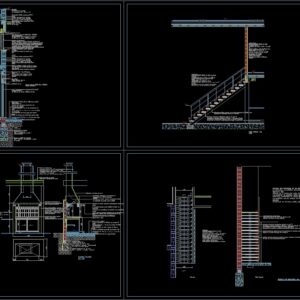

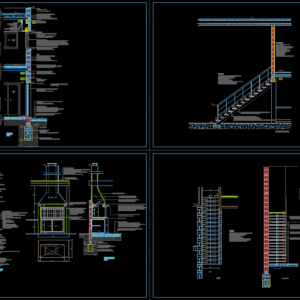

Constructive details of : Exterior masonry wall of family home . Stairscape of unifamily house ; grill and stair metal structure and central axi with wooden steps

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

transfer report :, drawing :, this transfer is based on constructive details.dwg., files :, original drawing :, constructive details.dwg, the following files have been excluded from the transfer :, acad.fmp, the following files do not we have found :, notes for distribution :, the fontalt variable of autocad is defined as :, make sure that the fontalt variable has been defined in this file or another equivalent before opening any drawing. all text styles in which missing fonts are automatically defined in this typeface., bedroom, inspection cover, living-dining room, front view, living room, floor, lintel, kitchen, barbecue, bathroom, metal hinge, finished iron, nut welded to the iron plate, final exam, building workshop and architect r. utges, teacher: arq. gurria, laura, subject: details, student: mortuary, carolina, plates screwed to the masonry structure to fix the metal chimney, throat: works as a reduction allowing the smoke to pass from the mouth to the duct, steel sheet structure, shelf of hollin: content in the inclined back that forms the throat. It works as a deposit of soot that transports the smoke in its route through the conduit and is a surface of shock for the smoke that returns driven by the air currents, sending it back to the ventilation., roof not accessible, interior lining grill refractory bricks on waterproof with cto. refractory., plates screwed to the masonry structure to fix the metal chimney

Raw text data extracted from CAD file:

Informe de Transferencia: Creado por AutoCAD eTransmit lunes, 21 de noviembre de 2011, 11:16. Dibujo: Esta transferencia se basa en Detalles constructivos.dwg. Archivos: Dibujo original: Detalles constructivos.dwg Los siguientes archivos se han excluido de la transferencia: acad.fmp Fonts\simplex.shx Fonts\txt.shx Fonts\romans.shx Fonts\GOTHIC.TTF Fonts\isocpeur.ttf Los siguientes archivos no se han encontrado: PlotCfgs\mat3.ctb Notas para distribución: La variable FONTALT de AutoCAD está definida como: C:\Users\Carolina\appdata\roaming\autodesk\autocad 2010\r18.0\esp\support\simplex.shx Asegúrese de que la variable FONTALT se ha definido en este archivo o bien otra equivalente antes de abrir cualquier dibujo. Todos los estilos de texto en los que faltan tipos de letra se definen automáticamente en este tipo de letra. \A1;1,00 \A1;0,25 \A1;0,25 \A1;0,25 \A1;0,25 \A1;0,25 \A1;0,25 \A1;0,25 \A1;0,25 \A1;0,25 \A1;0,25 \A1;0,25 \A1;0,25 \A1;0,25 \A1;1,00 \A1;1,00 \A1;0,18 \A1;0,24 \A1;0,08 \A1;0,05 \A1;1,00 \A1;0,08 \A1;0,18 \A1;0,01 \A1;0,06 \A1;1,95 \A1;0,71 \A1;1,52 \A1;0,53 \A1;0,71 \A1;0,25 \A1;0,01 \A1;0,04 \A1;0,05 \A1;0,15 \A1;0,05 \A1;0,20 \A1;0,10 \A1;0,40 \A1;0,10 \A1;0,20 \A1;1,40 \A1;0,10 \A1;0,60 \A1;0,85 \A1;0,15 \A1;0,44 \A1;0,66 \A1;0,65 \A1;0,47 \A1;0,85 \A1;0,10 \A1;0,60 \A1;0,15 \A1;0,15 \A1;1,85 \A1;0,15 \A1;1,40 \A1;0,30 \A1;1,06 \A1;0,85 \A1;0,96 \A1;1,06 PV3 140 -0.40 -1.20 \A1;Zapata lineal H°P° H2 \S1#8;\H1.429x;:1:4:8 [cto - cal hid. - arena gruesa - granza o cascote] \A1;Mamposteria de cimiento Mortero A1 \S1#4;\H1.429x; :1: 4 [cto - cal hidraulica en polvo - arena mediana) +0.10 NPT +0.20 NPT VD 03 \fCentury Gothic|b0|i0|c0|p34; \fISOCPEUR|b0|i0|c0|p34;15 x 30 E.SUP.01 \fCentury Gothic|b0|i0|c0|p34; \fISOCPEUR|b0|i0|c0|p34;15 x 20 Dormitorio 13 +5.31 +4.26 +2.25 +3.26 NPT +6.40 15 x 25 4 d 8 EI Detalle 1 Esc. 1:20 L 04 \fCentury Gothic|b0|i0|c0|p34; \fISOCPEUR|b0|i0|c0|p34;13 cm +6.73 VD \fCentury Gothic|b0|i0|c0|p34; \fISOCPEUR|b0|i0|c0|p34;15 x 20 MUROS Mampostería ladrillos comunes. m° "a" (\S1/4;\H1.429x;:1:4) Revoque impermeable "e1" (1:3+h) Revoque grueso"f" e=2cm (1/4:1:3) Revoque fino e=0.5cm "f1" (1/4:1:4) Pintura al latex loxon exterior mate color blanco \W8.75238; \W8.72619; CIELORRASO \W8.54762; - Aplicado. Chirleado de cemento \W6.73105; - Enlucido Yeso / Buñas perimetrales - Term.: 2 manos de latex LOXON int. S.W. color bco. mate. \W5.16667; PISO: de MADERA MACIZA de Roble \W7.12698; tonalizado Wengue - \W1.76190; Prefinished 10 capas - 3/4" x 4" x1.20 m. \W5.12876; Clavado c/30 cm. sobre Fenólico 6 mm. \W7.33333; MURO: revoque fino a la cal. \W8.76190; CIELORRASO: yeso aplicado e: 2 cm. ZOCALO: MADERA de Roble de 1/2" de espesor \W0.55733; y 3" de alto, con el borde sup. recto, teñidos \W0.55733; color Wengue. \W3.41448; Colocados con tarugos plásticos y tornillos. Taparrollo Bastidor de madera 1"x1" + metal desplegado + azotado + rev. idem pared Tapa de inspección CORTINA DE ENRROLLAR Cortina enrollable de lamas orientables, tubulares de aluminio de 45 mm. de alto y 14 mm. de espesor lacadas con pinturas de Poliéster-Poliamida y termoendurecidas al horno. La orientación de las lamas permite una perfecta regulación de luz. Aislamiento térmico y acústico. Seguridad contra agentes exteriores. Accionamiento eléctrico o mediante cinta. \L PISO DE CTO. ALISADO 1º capa emparejada. e = 20 mm con mortero "E" (1:3) 2° capa fratasada. e = 5 mm con mortero "I" (1:2) con arena fina 3° se espolvorea con cto. y agua y se allana a mano. Juntas de dilatación con mastic (ver plantas arq.) CONTRAPISO H°P° "H4" (1 : 4 : 8 ) con malla Sima e = 12cm Film de polietileno 200 mc, bajo contrapiso \A1;PISO \A0;Piso de Madera Maciza de Roble tonalizado Wengue - Prefinished 10 capas - 3/4" x 4" x1.20 m. Clavado c/30 cm. sobre Fenólico 6 mm.\A1; Carpeta de alisado de cto. y arena "E" (1:3) e=2cm Contrapiso H°P° "H2" (\S1/8;\H1.333x;:1:4:8) e=12cm Film de polietileno bajo contrapiso 200mc Alfeizar marmol Blanco Turco, pulido cara superior, canto recto, 1,50 m x 0,27 m. h: 4.26m Colocado con mortero de asiento 1/4 : 1/4 V07 /Abertura Alumnio \fISOCPEUR|b0|i0|c0|p34;ALUAR\fISOCPEUR|b0|i0|c238|p34; \fISOCPEUR|b0|i0|c0|p34;Lí\fISOCPEUR|b0|i0|c238|p34;nea "\fISOCPEUR|b0|i0|c0|p34;MODENA\fISOCPEUR|b0|i0|c238|p34;". \fISOCPEUR|b0|i0|c0|p34; 2 hojas C\fISOCPEUR|b0|i0|c238|p34;orrediza\fISOCPEUR|b0|i0|c0|p34;s Cortina enrrollar lamas orientables de aluminio de 1500 mm de ancho x 1050mm de alto. +2.25 Umbral marmol Blanco Turco, pulido cara superior, canto recto, 3.10 m x 0.20 m. Colocado con mortero de carga 1/4 : 1/4 MOJINETE Lad. comunes e = 0.30m Mº de elevación "A" ( \S1#4;\H1.429x; : 1 : 4 ) \A1;TECHO \A0;- Membrana in situ=emulsión asfáltica 3kg/m² + 2 capas de geotextil. e= 4mm \A1;- Doblado de ladrillos sobre mortero "A" - Membrana asfáltica "EMAPI" con terminación de aluminio 5 mm - Carpeta de cto. y arena ( 1 : 3 )e = 2cm - Hormigón de pend. con leca ( D = 700 ) para aisl. térm. - "HDa" (1:10 - Hº aislante) - Barrera de vapor: film de polietileno 200 mc. \A1;Tierra compactada PV01 / Abertura Alumnio \fISOCPEUR|b0|i0|c0|p34;ALUAR\fISOCPEUR|b0|i0|c238|p34; \fISOCPEUR|b0|i0|c0|p34;Lí\fISOCPEUR|b0|i0|c238|p34;nea "\fISOCPEUR|b0|i0|c0|p34;MODENA\fISOCPEUR|b0|i0|c238|p34;". \fISOCPEUR|b0|i0|c0|p34; 3 hojas C\fISOCPEUR|b0|i0|c238|p34;orrediza\fISOCPEUR|b0|i0|c0|p34;s\fISOCPEUR|b0|i0|c238|p34;. \fISOCPEUR|b0|i0|c0|p34;de 3100 mm de ancho x 2050mm de alto. +2.75 \W2.14286; Piso de madera maciza de \W2.14286; Roble prefinished e= 3" \W5.99295; Fenólico 6 mm \W7.88095; Contrapiso \W0.91819; H° ALIVIANADO S/ LOSA "Ca" \W0.91819; (1:10)- cemento, arcilla expandida e= 0.11 m \W9.28571; Losa 1 \W5.19048; 10 viguetas de 4.00 m \W1.03352; Ladrillos cerámicos e: 0.09m \W1.03352; Capa de compresión e: 0.04 \W1.03352; m \W8.14286; Cielorraso \W4.23810; - Aplicado. Chirleado de \W4.23810; cemento \W3.41448; - Enlucido Yeso / Buñas \W3.41448; perimetrales \W1.61905; - Term.: 2 manos de latex \W1.61905; LOXON int. S.W. color bco. \W1.61905; mate. Mampostería ladrillos comunes. m° "a" (\S1/4;\H1.429x;:1:4) Revoque impermeable "e1" (1:3+h) Revoque grueso"f" e=2cm (1/4:1:3) Revoque fino e=0.5cm "f1" (1/4:1:4) Pintura al latex loxon exterior mate color blanco \W9.38620; LOSA 4 \W7.96288; 10viguetas de 4.00m \W2.23450; ladrillos cerámicos e:0,09m \W1.48669; capa de compresion e:0,04m Estar-Comedor 13 \W5.16667; PISO: de MADERA MACIZA de Roble \W7.12698; tonalizado Wengue - \W1.76190; Prefinished 10 capas - 3/4" x 4" x1.20 m. \W5.12876; Clavado c/30 cm. sobre Fenólico 6 mm. \W7.33333; MURO: revoque fino a la cal. \W8.76190; CIELORRASO: yeso aplicado e: 2 cm. ZOCALO: MADERA de Roble de 1/2" de espesor \W0.55733; y 3" de alto, con el borde sup. recto, teñidos \W0.55733; color Wengue. \W3.41448; Colocados con tarugos plásticos y tornillos. Goterón 2 x 1 cm Goterón 2 x 1 cm Encadenado hºaº 15 x 15 dosaje_ 1:3:3 Cem. portland, arena tamizada, piedra Armadura fe 4 ø 8 _estribos 1 ø 6 c/25cm +2.54 V07 150 1 +0.38 +0.56 +0.74 +0.92 +1.10 +1.28 +1.64 +1.82 +2.00 +2.18 +2.36 +2.54 +2.72 +2.90 +3.08 5 +1.46 5 5 5 5 5 5 5 5 5 5 5 5 5 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 +3.26 Vista frontal \LDETALLE DE ESCALERA. Esc 1:20 Escalones de madera de Roble ton. Wengue de 1 1/2 ", atornillados a planchas de hierro ( 600 mm x 150 mm x 5 mm) soldadas a la estructura de tubos de acero, de seccion rectangular Terminación de escalones: cepillados, laqueados (4 manos), bordes redondeados, listos para colocar. +0.38 +0.20 NPT +0.56 +0.74 +0.92 +1.10 +1.28 +1.46 +1.64 +1.82 +2.00 +2.18 +2.36 +2.54 +2.72 +2.68 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Dormitorio 13 PISO: de MADERA MACIZA de Roble tonalizado Wengue - Prefinished 10 capas - 3/4" x 4" x1.20 m. Clavado c/30 cm. sobre Fenólico 6 mm. MURO: revoque fino a la cal. CIELORRASO: yeso aplicado e: 2 cm. ZOCALO: MADERA de Roble de 1/2" de espesor y 3" de alto, con el borde sup. recto, teñidos color Wengue. Colocados con tarugos plásticos y tornillos. +3.26 NPT 15 x 35 V01 +0.38 +0.20 +0.56 +0.74 +0.92 +1.10 +1.28 +1.46 +1.64 +1.82 +2.00 +2.18 +2.36 +2.54 +2.72 +2.90 +3.08 +3.26 5 +0.20 Living 04 PISO: de MADERA MACIZA de Roble tonalizado Wengue - Prefinished 10 capas - 3/4" x 4" x1.20 m. Clavado c/30 cm. sobre Fenólico 6 mm. MURO: revoque fino a la cal CIELORRASO: yeso aplicado e: 2 cm ZOCALO:MADERA de Roble de 1/2" de espesor y 3" de alto, con el borde sup. recto, teñidos color Wengue. Colocados con tarugos plásticos y tornillos. Estructura metálica formada por un tubo estructural de 80x140x2 mm. ubicado en el centro del ancho de la escalera. Estructura metálica formada por un tubo estructural de 80x140x2 mm. ubicado en el centro del ancho de la escalera. Escalones de madera de Roble ton. Wengue de 1 1/2 ", atornillados a planchas de hierro ( 600 mm x 100 mm x 5 mm) soldadas a la estructura de tubos de acero, de seccion rectangular Terminación de escalones: cepillados, laqueados (4 manos), bordes redondeados, listos para colocar. Planchas de hierro (600mm x 150mm x 5mm) soldadas a la estructura de tubos de acero, de sección rectangular Vista lateral. Esc. 1:25 Planta +6.43 Escalera con estructura de eje central. La estructura es metálica formada por un tubo estructural de 80x140x2 mm. ubicado en el centro del ancho de la escalera. Los peldaños se soportan sobre ménsulas metálicas por debajo de cada uno, construidos en chapa BWG Nº 14. Los peldaños son de madera de Roble ton. Wengue de 1 ½” de espesor. La baranda es de acero pulido, pintado, combinada con madera +1.27 ZOCALO: MADERA de Roble de 1/2" de espesor y 3" de alto, con el borde sup. recto, teñidos color Wengue. Colocados con tarugos plásticos y tornillos. Viga dintel Ancho abertura 3.10 m. Adopto VD 15 x 30 Viga dintel Ancho abertura 1.50 m Se adopta VD 15 x 20 Tornillos y tarugos de 1/2" de diametro. Tapón de madera de roble y masilla para taparlos. Terminación: pulido y lustrado. Con tuercas soldadas a la plancha de hierro 5 Planchas de hierro (600mm x 150mm x 5mm) soldadas a la estructura de tubos de acero, de sección rectangular Estructura metálica formada por un tubo estructural de 80x140x2 mm. ubicado en el centro del ancho de la escalera. 5 5 5 Escalones de madera de Roble ton. Wengue de 1 1/2 ", Fijados a las planchuelas con tornillos Terminación de escalones: cepillados, laqueados (4 manos), bordes redondeados, listos para colocar. 5 Estructura metálica formada por un tubo estructural de 80x140x2 mm. ubicado en el centro del ancho de la escalera. Tornillos y tarugos de 1/2" de diametro. Tapón de madera de roble y masilla para taparlos. Terminación: pulido y lustrado. 5 planchuela con fijacion al escalón con tornillo 8 mm y tarugo. Barras de acero soldadas a planchuelas atornilladas a los laterales de los escalones, 10mm x 40 mm. 5 5 planchuela con fijación al escalón con tornillo 8 mm y tarugo. Barras de hierro soldadas a planchuelas atornilladas a los laterales de los escalones, 10mm x 40 mm. Escalones de madera de Roble ton. Wengue de 1 1/2 ", Terminación de escalones: cepillados, laqueados (4 manos), bordes redondeados, listos para colocar. 5 5 \A1;0,03 \LDETALLE DE ESCALERA. Esc.1:5 Baranda de caño de acero pulido, pintado con siliconado incoloro, d 4cm Soldada a las barras de acero verticales PISO: de MADERA MACIZA de Roble tonalizado Wengue - Prefinished 10 capas - 3/4" x 4" x1.20 m. Clavado c/30 cm. sobre Fenólico 6 mm. MURO: revoque fino a la cal CIELORRASO: yeso aplicado e: 2 cm ZOCALO:MADERA de Roble de 1/2" de espesor y 3" de alto, con el borde sup. recto, teñidos color Wengue. Colocados con tarugos plásticos y tornillos. Living 04 +0.10 NPT -0.40 E02 \fCentury Gothic|b0|i0|c0|p34; \fISOCPEUR|b0|i0|c0|p34;15 x 20 E03 \fCentury Gothic|b0|i0|c0|p34; \fISOCPEUR|b0|i0|c0|p34;15 x 20 4 d 8 DINTEL \W4.00000; PISO: PORCELLANATO de 1era. Cerro Negro \W3.27162; Slate Brown 50 x 50 cm., acabado rústico. \W5.95238; Adherido con adhesivo Klaukol o similar. \W6.59524; MURO: revoque fino a la cal / \W3.63843; BALDOSAS CERÁMICAS Cerro Negro Fortezze \W3.60495; 10 x 10 cm. color Arena, acabado rústico. \W3.60495; Adherido con adhesivo en polvo a base de cto. \W3.60495; bco. Klaukol Blanco Pro o similar. Pastina al \W3.60495; tono. \W5.52381; CIELORRASO: suspendido de yeso e: 2cm \W3.42857; ZOCALO: PORCELLANATO Idem piso h: 9 cm Cocina In situ mamposteria. Losa Hº Aº- e =10cm Rev. grueso -1:1/4:4 + Fino a la cal P:2 manos sellador al agua 3 manos pintura latex color blanco PISO: Alisado de cemento pigmentado (color a definir), sobre carpeta de cemento e: 2 cm. juntas de dilatación con mastic. ZOCALO: de mortero impermeable 1:3 visto rehundido sobre fachada. Ver detalle. Parrillero 07 L 05 \fCentury Gothic|b0|i0|c0|p34; \fISOCPEUR|b0|i0|c0|p34;13 cm Detalle 2 Esc. 1:20 +0.30 NPT -1.20 +2.25 +5.31 +4.78 +3.26 NPT +6.73 06 Baño 13 PISO: PORCELLANATO de 1era. Cerro Negro Etruria 33 x 33 cm. Color Gris, acabado rústico. Adherido con adhesivo Klaukol o similar. MURO: revoque fino a la cal / BALDOSAS CERÁMICAS Cerro Negro Fortezze 10 x 10 cm. color marfil, acabado rústico. Adherido con adhesivo en polvo a base de cto. bco. Klaukol Blanco Pro o similar. Pastina al tono. CIELORRASO: suspendido de yeso e: 2cm ZOCALO: PORCELLANATO Idem piso h:9 cm \A1;TECHO \A0;- Membrana in situ=emulsión asfáltica 3kg/m² + 2 capas de geotextil. e= 4mm \A1;- Doblado de ladrillos sobre mortero "A" -Membrana asfáltica "EMAPI" con terminación de aluminio 5 mm - Carpeta de cto. y arena ( 1 : 3 )e = 2cm - Hormigón de pend. con leca ( D = 700 ) para aisl. térm. - "HDa" (1:10 - Hº aislante) - Barrera de vapor: film de polietileno 200 mc. \W9.38620; LOSA 4 \W7.96288; 10viguetas de 4.00m \W2.23450; ladrillos cerámicos e:0,09m \W1.48669; capa de compresion e:0,04m \W8.75238; \W8.72619; CIELORRASO \W8.54762; - Aplicado. Chirleado de cemento \W6.73105; - Enlucido Yeso / Buñas perimetrales - Term.: 2 manos de latex LOXON int. S.W. color bco. mate. Goterón 2 x 1 cm MUROS Mampostería ladrillos comunes. m° "a" (\S1/4;\H1.429x;:1:4) Revoque impermeable "e1" (1:3+h) Revoque grueso"f" e=2cm (1/4:1:3) Revoque fino e=0.5cm "f1" (1/4:1:4) Pintura al latex loxon exterior mate color blanco MOJINETE Lad. comunes e = 0.30m Mº de elevación "A" ( \S1#4;\H1.429x; : 1 : 4 ) PISO DE CTO. ALISADO 1º capa emparejada. e = 20 mm con mortero "E" (1:3) 2° capa fratasada. e = 5 mm con mortero "I" (1:2) con arena fina 3° se espolvorea con cto. y agua y se allana a mano. Juntas de dilatación con mastic (ver plantas arq.) CONTRAPISO H°P° "H4" (1 : 4 : 8 ) con malla Sima e = 12cm Film de polietileno 200 mc, bajo contrapiso V09 / Abertura Alumnio \fISOCPEUR|b0|i0|c0|p34;ALUAR\fISOCPEUR|b0|i0|c238|p34; \fISOCPEUR|b0|i0|c0|p34;Lí\fISOCPEUR|b0|i0|c238|p34;nea "\fISOCPEUR|b0|i0|c0|p34;MODENA\fISOCPEUR|b0|i0|c238|p34;".\fISOCPEUR|b0|i0|c0|p34; 1 hoja tipo banderola de 600mm de ancho x 530mm de alto. \W7.84127; \W7.88095; Contrapiso \W0.91819; H° ALIVIANADO S/ LOSA "Ca" \W0.91819; (1:10)- cemento, arcilla expandida e= 0.11 m \W9.14286; Losa 2 \W5.19048; 10 viguetas de 4.00 m \W1.03352; Ladrillos cerámicos e: 0.09m \W1.03352; Capa de compresión e: 0.04 \W1.03352; m \W8.14286; Cielorraso \W4.23810; - Aplicado. Chirleado de \W4.23810; cemento \W3.41448; - Enlucido Yeso / Buñas \W3.41448; perimetrales \W1.61905; - Term.: 2 manos de latex \W1.61905; LOXON int. S.W. color bco. \W1.61905; mate. PORCELLANATO de 1era. Cerro Negro Etruria 33 x 33 cm. Color Gris, acabado rústico. Adherido con adhesivo Klaukol o similar. Carpeta de asiento e=2cm (1:3) - cemento, arena mediana \A1;H°Pº S/ TERRENO NATURAL (\S1#8;:1:4:8) -cem.,cal hidraulica en polvo, arena mediana, granza de ladr. Film de polietileno bajo contrapiso 200mc PISO: PORCELLANATO de 1era. Cerro Negro Slate Brown 50 x 50 cm., acabado rústico. Adherido con adhesivo Klaukol o similar. Carpeta de asiento e=2cm (1:3) - cemento, arena mediana Zócalo: PORCELLANATO Idem piso h: 9 cm U6 / Umbral marmol Blanco Turco, pulido cara superior, canto recto, 0.80 m x 0.30 m. Colocado con mortero de carga 1/4 : 1/4 5 5 5 5 5 5 5 Planchas de hierro (600mm x 150mm x 5mm) soldadas a la estructura de tubos de acero, de sección rectangular 5 \LPLANTA Bisagra metálica, acabado hierro Abertura Alumnio \fISOCPEUR|b0|i0|c0|p34;ALUAR\fISOCPEUR|b0|i0|c238|p34; \fISOCPEUR|b0|i0|c0|p34;Lí\fISOCPEUR|b0|i0|c238|p34;nea "\fISOCPEUR|b0|i0|c0|p34;MODENA\fISOCPEUR|b0|i0|c238|p34;". \fISOCPEUR|b0|i0|c0|p34; 3 hojas C\fISOCPEUR|b0|i0|c238|p34;orrediza\fISOCPEUR|b0|i0|c0|p34;s\fISOCPEUR|b0|i0|c238|p34;. 5 5 5 5 5 5 5 Tuerca soldada a la plancha de hierro Baranda de caño de acero pulido, pintado con siliconado incoloro, d 4cm Soldada a las barras de acero verticales 5 \LVISTA FRENTE \LVISTA LATERAL Baranda de caño estructural de acero pulido, pintado con siliconado incoloro, d 4cm Soldada a las barras de acero verticales EXAMEN FINAL TALLER DE EDILICIA I ARQUITECTO R. UTGES Docente: Arq. Gurria, Laura Esc. 1:20 0 0 Tema: Detalles Alumna: Mortera, Carolina MAMPOSTERIA LADRILLO COMUN 15 cm \A1;ZAPATA LINEAL H°P° H2 \S1#8;\H1.429x; :1:4:8 [cto - cal hid. - a. gruesa - granza ] ENCADENADO INF. H°A° 15 x 20 HE1 1:3:3 [cto - a. med. - piedra granít.] Fe 4 d 8 - 1 d 6 C/ 25 cm VIGA DINTEL 0,10 x 0,20 5 5 5 5 5 5 Mampostería ladrillos comunes. e=15cm Revoque impermeable "e1" (1:3+h) Revoque grueso"f" e=2cm (1/4:1:3) Revoque fino e=0.5cm "f1" (1/4:1:4) Pintura al latex loxon exterior mate color blanco Planchuelas atornilladas a la estructura de mamposteria para fijar la chimenea metálica CONDUCTO DE HUMO: permite la circulación hacia la ventilación. La medida min. es 20x20. GARGANTA: funciona como reducción permitiendo que el humo pase de la boca al conducto 5 5 5 5 5 Estructura de chapa de acero 5 LOSA Hº Aº e= 0,1m PISO DE CTO. ALISADO 1º capa emparejada. e = 20 mm con mortero "E" (1:3) 2° capa fratasada. e = 5 mm con mortero "I" (1:2) con arena fina 3° se espolvorea con cto. y agua y se allana a mano. Juntas de dilatación con mastic (ver plantas arq.) CONTRAPISO H°P° "H4" (1 : 4 : 8 ) con malla Sima e = 12cm Film de polietileno 200 mc, bajo contrapiso ESTANTE DE HOLLIN: contenido en el respaldo inclinado que forma la garganta. Funciona como depósito de hollín que transporta el humo en su recorrido por el conducto y es superficie de choque para el humo que retorna impulsado por las corrientes de aire, enviándolo nuevamente hacia la ventilación. +0.20 5 5 Techo no accesible de \A1;- Membrana asfáltica "EMAPI" con terminación de aluminio 5 mm - Carpeta de cto. y arena ( 1 : 3 )e = 2cm - Hormigón de pend. con leca ( D = 700 ) para aisl. térm. - "HDa" (1:10 - Hº aislante) - Barrera de vapor: film de polietileno 200 mc. Unión de parrilla con techo: Membrana + sombrerete de chapa +7.33 +7.33 +3.24 Techo no accesible de \A1;- Membrana asfáltica "EMAPI" con terminación de aluminio 5 mm - Carpeta de cto. y arena ( 1 : 3 )e = 2cm - Hormigón de pend. con leca ( D = 700 ) para aisl. térm. - "HDa" (1:10 - Hº aislante) - Barrera de vapor: film de polietileno 200 mc. 5 Revestimiento interior parrilla Ladrillos refractarios sobre impermeable con cto. refractario. Ancho abertura= 0.90 m; se adoptan 4 Ø 8. Long. dintel= 1.30 m Ancho abertura= 0.50 m; se adoptan 4 Ø 8. Long. dintel= 0.90 m Encadenado hºaº 15 x 20 dosaje_ 1:3:3 Cem. portland, arena tamizada, piedra Armadura fe 4 ø 8 _estribos 1 ø 6 c/25cm Alfeizar marmol Blanco Turco, pulido cara superior, canto recto, 0,50 m x 0,20 m. h=4,78m Colocado con mortero de asiento 1/4 : 1/4 Encadenado hºaº 15 x 20 dosaje_ 1:3:3 Cem. portland, arena tamizada, piedra Armadura fe 4 ø 8 _estribos 1 ø 6 c/25cm +3.12 NPT ZOCALO: Porcellanatto Etruria 33 x 33 cm, color gris h=9cm Losa 3 9 viguetas de 4.05 m Ladrillos cerámicos e: 0.09m Capa de compresión e: 0.04 m Cielorraso - Aplicado. Chirleado de cemento - Enlucido Yeso / Buñas perimetrales - Term.: 2 manos de latex LOXON int. S.W. color bco. mate. Detalle Parrilla Esc. 1:20 5 5 5 5 -0.40 -0.80 Planchuelas atornilladas a la estructura de mamposteria para fijar la chimenea metálica 5 5 5

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Masonry, Steel, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, construction details section, constructive, cut construction details, DETAIL, details, DWG, exterior, Family, grill, home, house, masonry, unifamily, wall
