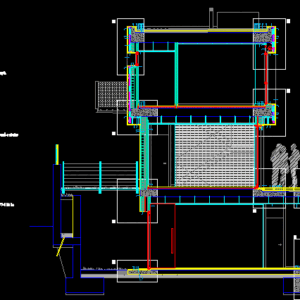

Cover Not Passable DWG Block for AutoCAD

Cover not passable gravel finish

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

mortar for forming slopes. butyl waterproofing sheet. roofing slab thermal insulation geotextile texsa. white gravel of cm. thickness galvanized sheet steel for sheet protection. stone façade finish with a wide drip. stone veneer finish sanding profile vertical self-supporting aluminum profile ref. of mass system. anchor element ref. of mass system. projected thermal insulation. thickness painted iron plate. aluminum joinery with thermal bridge break black anodized finish. blind registration with insulation panel. false ceiling directly fixed forged. iron plate cm. painted finish. iron plate cm. wide as painted finish. parquet flooring in oak. cellular polyethylene blanket regulating mortar layer envelopes radiant floor preformed insulation panel for passage of polyethylene film over tubes. false ceiling of stone slabs sturdy finish type secured with fixed anchors ref. iron plate cm. of forged fixation using painted finish profiles. externally revoked metal enclosure wall. iron plate cm. painted finish. wooden floor of Ipe of width on with open joint. thermal insulation type floormate of texsa. false ceiling with clamp painted finish. painted plaster partition with large format pieces hispaplus aislamineto thermal tipmus wallmate pm de texsa. porcelain stoneware floor taken with mortar cement glue. sheet drainage gravel. draining tube. iron plate of fixed forged by profiles finished painted iron plate of painted finish. basalt type stone finishing dampening with direct staple ref. of system mass iron plate of fixed forged by profiles finished painted. leveling mortar of forged non-slip porcelain stoneware flooring taken with cement mortar glue. reinforced concrete slab thermal insulation type wallmate cw de texsa. awning vertcal driven with motor driven by translucent fabric.

Raw text data extracted from CAD file:

1. Recrecido de mortero para formación de pendientes. 2. Lámina impermeabilizante de butilo. 3. Lámina geotextil 4. Aislamiento térmico tipo Roofmate SL e=50mm. de Texsa. 5. Grava de color blanco de 3 a 5 cm. Espesor medio, 7cm. 6. Chapa de acero galvanizado e=0.8mm para protección de láminas. 7. Vierteaguas de piedra tipo "blanco paloma" e= 2cm. acabado apomazado y 40cm de ancho con goterón simple. 8. Aplacado de piedra tipo "blanco paloma" e= 2cm. acabado apomazado 9. Perfil vertical autoportante de aluminio ref. PF-ALU-7500/60 de sistema masa. 10. Elemento de anclaje ref. ES-ALU-67/200 de sistema masa. 11. Aislamiento térmico proyectado. Espesor mínimo, 3cm. 12. Pletina de hierro e=8mm. y 32cm. de ancho, acabado pintado. 13. Carpintería de aluminio con rotura de puente térmico acabado anodizado negro. 14. Registro de persiana con panel aislante. 15. Falso techo de cartón-yeso fijado directamente a forjado. 16. Pletina de hierro e=8mm. y 37 cm. de ancho, acabado pintado. 17. Pletina de hierro e=8mm. y 37 cm. de ancho como vierteaguas, acabado pintado. 18. Pavimento de parquet de madera de roble. 19. Manta de polietileno celular g=2m. 20. Capa de mortero de regulación sobres suelo radiante e=45mm. 21. Panel aislante preformado para paso de tubos de polietileno, sobre film de polietileno. 22. Falso techo de placas de piedra tipo "blanco paloma" e=3cm., acabado apomazado y sujeto con anclajes semi-portantes fijos ref. GR-AM-V/P-100. 23. Pletina de hierro e=8mm. y 24 cm. de ancho, fijada a forjado mediante perfiles L, acabado pintado. 24. Pared de cerramiento de gero revocada exteriormente. 25. Pletina de hierro e=8mm. y 24 cm. de ancho, acabado pintado. 26. Tarima de madera de IPE e=24mm. y 96mm de ancho sobre rastreles, con junta abierta. 27. Aislamiento térmico tipo Floormate 200 e=40mm. de Texsa. 28. Falso techo de cartón-yeso con sujeción suspendida, acabado pintado. 29. Enyesado y pintado 30. Tabique con piezas de gran formato Hispaplus 7cm. 31. Aislamineto térmico tipus Wallmate PM g=30mm. de Texsa. 32. Pavimento de gres porcelánico 30x60cm. tomado con mortero cemento cola. 33. Lámina drenante 34. Gravas. 35. Tubo drenante. 36. Pletina de hierro g=8mm y 38cm. de ancho, fijada a forjado mediante perfiles L, acabado pintado 37. Pletina de hierro g=8mm y 38cm. de ancho, acabado pintado. 38. Aplacado de piedra tipo basalto g=2cm., acabado apomazado, amorterado con grapa directa ref. GR-AM-V/P-100 de sistema masa 39. Pletina de hierro g=8mm y 35cm. de ancho, fijada a forjado mediante perfiles L, acabado pintado. 40. Mortero de nivelación de forjado g=3cm. 41. Pavimento de gres porcelánico antideslizante 30x60 tomado con mortero cemento cola. 42. Solera de hormigón armado g=15cm. 43. Aislamiento térmico tipo Wallmate CW g=40mm de Texsa. 44. Toldo vertcal accionado con motor eléctrico, guiado por cables, con tejido translúcido. 8 9 10 11 16 7 6 1 2 3 4 3 5 15 14 29 13 12 16 8 9 10 11 17 18 19 20 21 22 11 23 24 25 26 3 27 3 2 1 1 3 27 3 2 1 28 28 29 30 31 29 30 31 3 27 40 32 34 2 33 35 7 6 1 2 3 4 3 5 8 9 10 11 36 37 17 8 11 28 29 22 11 8 38 29 38 29 29 39 41 3 2 42 34 3 43 D1 D2 D3 D4 D5 D6 D7 D8 D9 44 18 19 20 21

Language	Spanish
Drawing Type	Block
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Steel, Wood
Measurement Units
Footprint Area
Building Features
Tags	adobe, autocad, bausystem, block, construction system, cover, covintec, DWG, earth lightened, erde beleuchtet, finish, losacero, passable, plywood, sperrholz, stahlrahmen, steel framing, système de construction, terre s
