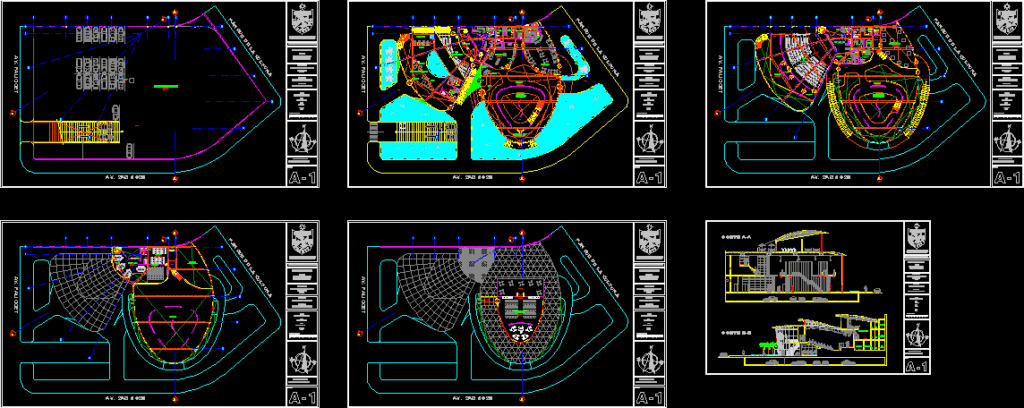

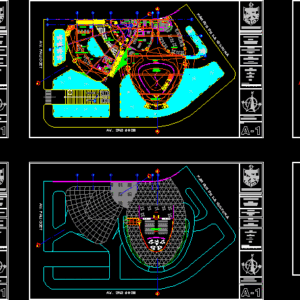

Cultural Center developed in Bellavista – Callao art gallery, bookstore, Cafeteria, Auditorium Theatre, Library. Plants, sections and elevations

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

projection room, ss.hh men, ss.hh women, mesanine exhibition of pictures, administration, gallery, gallery mesanine, reception, stage, auditorium, dressing room, ss.hh, hall, cafeteria, bookshop, spectators room, ticket office, kitchen, machine room, sum, classroom, classroom, gallery, tribune, library, reading room, warehouse, front elevation, side elevation, cut aa, deposit, cl., cafe-bar, pantry, box, sh. women, sh. men, lobby, ticket office, mirror of water, deposit, waiting room, pool, event wall, administration, av. fauccet, av. san jose, park of culture, library, designer, chair, arch. rosalia matos, arch. victor yañez, school of architecture, christian ortiz chagua, code, project, cultural center, location, bellavista – callao, plano, architecture, distribution, lamina, integral workshop ii, type, first floor, level, scale, graphic scale, date of delivery, antechamber, mezzanine, digital library, information and loan, copies, books, reception, secretary, meeting room, management, information office, main exhibition room, gallery, secondary exhibition room, temporary exhibitions, elevator, elevator, reading room, man, warehouse, exhibition room, courts, all, multipurpose room, workshop i, basement, second floor, third floor, fourth floor, parking, theater – auditorium, court bb

Raw text data extracted from CAD file:

sala de proyecciones ss.hh hombres sala de sonido/doblaje ss.hh mujeres mesanine exposicion de cuadros 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 administracion galeria galeria mesanine sala de proyecciones recepcion escenario auditorio sala de sonido/doblaje NPT. +3.06 NPT. +3.06 NPT. +3.06 NPT. +3.06 NPT. +3.06 NPT. +3.06 NPT. +3.06 camerino ss.hh recepcion hall CAFETERIA LIBRERIA auditorio escenario sala de espectadores camerino camerino ss.hh galeria administracion boleteria ss.hh cocina ss.hh ss.hh 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 1 2 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 NPT. 0.00 NPT. 0.00 NPT. 0.00 NPT. 0.00 NPT. 0.00 NPT. 0.00 NPT. 0.00 NPT. -2.40 NPT. -1.20 NPT. 0.00 NPT. -1.00 CUARTO DE MAQUINAS S.U.M. AULA aula ss.hh hombres ss.hh mujeres 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 aula NPT. +6.12 NPT. +6.12 NPT. +6.12 NPT. +6.12 NPT. +6.12 NTT. +18.80 NPT. +2.30 NPT. -1.20 NPT. -1.00 NPT. 0.00 NPT. +6.12 NTT. +15.60 NPT. +3.06 MESANINE TRIBUNA TRIBUNA biblioteca NPT. +3.06 sala de lectura almacen \W0.95238; \T0.75000; \T0.75000;04 \T0.75;CHRISTIAN ORTIZ \T1.05;TERRAPUERTO \T0.85000;ALUMNO \T0.85000;PROYECTO \T1.15;RODRIGO AMOROS ROSALIA MATTOS \T0.85000;ARQUITECTOS \T0.75000;TALLER IV \T0.85000;CURSO \T0.75; CORTES Y ELEVACIONES \T0.85000;PLANO \W2.53175; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA \W2.11677; \T0.75000; \T0.75000;1 /250 ELEVACION FRONTAL 1:250 ELEVACION LATERAL 1:250 CORTE A-A 1:250 \W0.79365; \T0.75000; \T0.75000;01 \T0.75;CHRISTIAN ORTIZ \T1.05;TERRAPUERTO \T0.85000;ALUMNO \T0.85000;PROYECTO \T1.15;RODRIGO AMOROS ROSALIA MATTOS \T0.85000;ARQUITECTOS \T0.75000;TALLER IV \T0.85000;CURSO \T0.75;DISTRIBUCION \T0.85000;PLANO \W2.53175; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA \W2.11677; \T0.75000; \T0.75000;1 /250 \W0.92063; \T0.75000; \T0.75000;03 \T0.75;CHRISTIAN ORTIZ \T1.05;TERRAPUERTO \T0.85000;ALUMNO \T0.85000;PROYECTO \T1.15;RODRIGO AMOROS ROSALIA MATTOS \T0.85000;ARQUITECTOS \T0.75000;TALLER IV \T0.85000;CURSO \T0.75;TECHO TERMINADO \T0.85000;PLANO \W2.53175; \T0.75000; \T0.75000;LAMINA \T0.75000;ESCALA \W2.11677; \T0.75000; \T0.75000;1 /250 N deposito escenario camerino CL. CL. camerino sh CAFETERIA LIBRERIA sh almacen cocina cafe-bar despensa hall recepcion caja sh. mujeres sh. varones sh. mujeres sh. varones vestibulo taquilla administracion ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA ESPEJO DE AGUA DEPOSITO sh sala de espera sala de espera PILETA DEPOSITO MURAL DE EVENTOS sh ADMINISTRACION sh sh. mujeres sh. varones AV. FAUCCET AV. SAN JOSE PARQUE DE LA CULTURA b b DEPOSITO BIBLIOTECA A-1 PROYECTISTA CATEDRA ARQ. ROSALIA MATOS ARQ. VICTOR YAÑEZ ESCUELA DE ARQUITECTURA CHRISTIAN ORTIZ CHAGUA CODIGO 2004227336 PROYECTO CENTRO CULTURAL UBICACION BELLAVISTA - CALLAO PLANO ARQUITECTURA DISTRIBUCION 0.5 0 1 1.5 2 3 4 5 6 7 8 LAMINA TALLER INTEGRAL II \T2.9;UNIVERSIDAD DE\T1.95; \T1.15;SAN MARTIN DE PORRES\fTimes New Roman|b0|i0|c162|p18;\H0.6961x;\T1.95; \T1.35;VERITAS EXHIBIDOR\H1.15x; AV. FAUCCET AV. SAN JOSE PARQUE DE LA CULTURA A-1 PROYECTISTA CATEDRA ARQ. ROSALIA MATOS ARQ. VICTOR YAÑEZ ESCUELA DE ARQUITECTURA CHRISTIAN ORTIZ CHAGUA CODIGO 2004227336 PROYECTO CENTRO CULTURAL UBICACION BELLAVISTA - CALLAO PLANO ARQUITECTURA DISTRIBUCION 0.5 0 1 1.5 2 3 4 5 6 7 8 LAMINA TALLER INTEGRAL II \T2.9;UNIVERSIDAD DE\T1.95; \T1.15;SAN MARTIN DE PORRES\fTimes New Roman|b0|i0|c162|p18;\H0.6961x;\T1.95; \T1.35;VERITAS TIPO PRIMERO PISO NIVEL 1/100 ESCALA ESCALA GRAFICA FECHA DE ENTREGA 4 DE JUNIO DEL 2008 bodega\H1.15x; N antecamara mezzanine antecamara sala de espectadores sala de espectadores biblioteca digital informacion y prestamo copias libros DEPOSITO sala de espera RECEPCION secretaria sala de reuniones gerencia oficina de informativa SALA DE EXPOSICION PRINCIPAL GALERIA SALA DE EXPOSICION SECUNDARIA GALERIA EXPOSICIONES TEMPORALES AV. FAUCCET AV. SAN JOSE PARQUE DE LA CULTURA b b A A-1 PROYECTISTA CATEDRA ARQ. ROSALIA MATOS ARQ. VICTOR YAÑEZ ESCUELA DE ARQUITECTURA CHRISTIAN ORTIZ CHAGUA CODIGO 2004227336 PROYECTO CENTRO CULTURAL UBICACION BELLAVISTA - CALLAO PLANO ARQUITECTURA DISTRIBUCION 0.5 0 1 1.5 2 3 4 5 6 7 8 LAMINA TALLER INTEGRAL II \T2.9;UNIVERSIDAD DE\T1.95; \T1.15;SAN MARTIN DE PORRES\fTimes New Roman|b0|i0|c162|p18;\H0.6961x;\T1.95; \T1.35;VERITAS N b b ASCENSOR ASCEnsor libros N sh sh AV. FAUCCET AV. SAN JOSE PARQUE DE LA CULTURA b b BIBLIOTECA A-1 PROYECTISTA CATEDRA ARQ. ROSALIA MATOS ARQ. VICTOR YAÑEZ ESCUELA DE ARQUITECTURA CHRISTIAN ORTIZ CHAGUA CODIGO 2004227336 PROYECTO CENTRO CULTURAL UBICACION BELLAVISTA - CALLAO PLANO ARQUITECTURA DISTRIBUCION 0.5 0 1 1.5 2 3 4 5 6 7 8 LAMINA TALLER INTEGRAL II \T2.9;UNIVERSIDAD DE\T1.95; \T1.15;SAN MARTIN DE PORRES\fTimes New Roman|b0|i0|c162|p18;\H0.6961x;\T1.95; \T1.35;VERITAS sala de lectura DEPOSITO GALERIA sh sh hombre sh camerino bodega BIBLIOTECA lx-132 A A A A A A A SALA DE EXPOSICION taller 1 taller 2 SALA DE EXPOSICION N AV. FAUCCET AV. SAN JOSE PARQUE DE LA CULTURA b b A-1 PROYECTISTA CATEDRA ARQ. ROSALIA MATOS ARQ. VICTOR YAÑEZ ESCUELA DE ARQUITECTURA CHRISTIAN ORTIZ CHAGUA CODIGO 2004227336 PROYECTO CENTRO CULTURAL UBICACION BELLAVISTA - CALLAO PLANO ARQUITECTURA DISTRIBUCION 0.5 0 1 1.5 2 3 4 5 6 7 8 LAMINA TALLER INTEGRAL II \T2.9;UNIVERSIDAD DE\T1.95; \T1.15;SAN MARTIN DE PORRES\fTimes New Roman|b0|i0|c162|p18;\H0.6961x;\T1.95; \T1.35;VERITAS A A A-1 PROYECTISTA CATEDRA ARQ. ROSALIA MATOS ARQ. VICTOR YAÑEZ ESCUELA DE ARQUITECTURA CHRISTIAN ORTIZ CHAGUA CODIGO 2004227336 PROYECTO CENTRO CULTURAL UBICACION BELLAVISTA - CALLAO PLANO ARQUITECTURA CORTES 0.5 0 1 1.5 2 3 4 5 6 7 8 LAMINA TALLER INTEGRAL II \T2.9;UNIVERSIDAD DE\T1.95; \T1.15;SAN MARTIN DE PORRES\fTimes New Roman|b0|i0|c162|p18;\H0.6961x;\T1.95; \T1.35;VERITAS TIPO TODOS NIVEL 1/100 ESCALA ESCALA GRAFICA FECHA DE ENTREGA 2 DE JUNIO DEL 2008 N SALON DE USOS MULTIPLES sh sh hombre sh sh taller i sh lx-132 lx-132 TIPO SOTANO NIVEL 1/100 ESCALA ESCALA GRAFICA FECHA DE ENTREGA 4 DE JUNIO DEL 2008 TIPO SEGUNDO PISO NIVEL 1/100 ESCALA ESCALA GRAFICA FECHA DE ENTREGA 4 DE JUNIO DEL 2008 TIPO TERCER PISO NIVEL 1/100 ESCALA ESCALA GRAFICA FECHA DE ENTREGA 4 DE JUNIO DEL 2008 TIPO CUARTO PISO NIVEL 1/100 ESCALA ESCALA GRAFICA FECHA DE ENTREGA 4 DE JUNIO DEL 2008 I H A B C D E J F G I H A B C D E J F G I H A B C D E J F G I H 2 3 4 5 6 A B C D E J F G 1 7 2 3 4 5 6 7 2 3 4 5 6 7 2 3 4 5 6 7 2 3 4 5 6 7 ESTACIONAMIENTO N.P.T. 0.00 TEATRO - AUDITORIO N.P.T. 2.45 N.P.T. 1.60 N.P.T. 1.60 N.P.T. 0.00 N.P.T. 1.60 N.P.T. 1.60 N.P.T. 1.60 N.P.T. 1.60 N.P.T. 1.60 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. - 2.70 N.P.T. - 2.70 N.P.T. - 2.70 N.P.T. - 2.50 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 4.00 N.P.T. 4.00 N.P.T. 4.00 N.P.T. 4.00 N.P.T. 4.00 N.P.T. 4.00 N.P.T. 8.00 N.P.T. 8.00 N.P.T. 8.00 N.P.T. 8.00 N.P.T. 8.00 N.P.T. 12.20 N.P.T. 12.20 N.P.T. 12.20 N.P.T. 12.20 N.P.T. 12.20 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 1.60 N.P.T. 8.00 N.P.T. 8.00 N.P.T. 2.45 CORTE B-B CORTE A-A ASCENSOR ASCEnsor ASCENSOR b b A A recepcion sala de sonido/doblaje sh sh hombre sh camerino bodega BIBLIOTECA lx-132 sh sh hombre sh sh taller i sh lx-132 lx-132 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 0.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 5.00 N.P.T. 1.60 N.P.T. 8.00 N.P.T. 8.00 N.P.T. 2.45 CORTE B-B CORTE A-A sala de proyecciones ss.hh hombres sala de sonido/doblaje ss.hh mujeres mesanine exposicion de cuadros 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 NPT. +3.06 NPT. +3.06 NPT. +3.06 NPT. +3.06 NPT. +3.06 NPT. +3.06 NPT. +3.06 MESANINE TRIBUNA biblioteca NPT. +3.06 sala de lectura almacen

Language	Spanish
Drawing Type	Section
Category	Cultural Centers & Museums
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Pool, Elevator, Parking
Tags	art, Auditorium, autocad, cafeteria, callao, center, CONVENTION CENTER, cultural, cultural center, developed, DWG, gallery, museum, Project, section
