Delivery With Constructive Details DWG Full Project for AutoCAD

Delivery With Constructive Details DWG Full Project for AutoCAD

Delivery for jury Design 3; FADU UBA. with constructive details for project materialization .Center of high studies French – Argentine.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

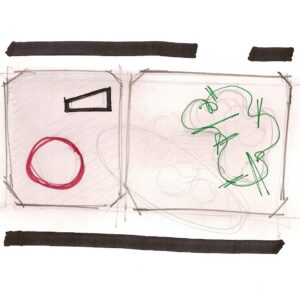

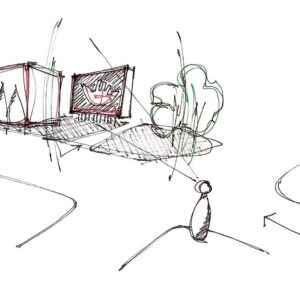

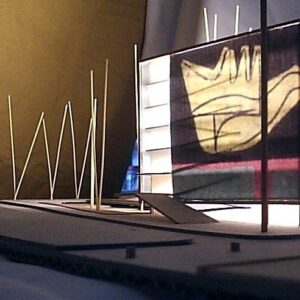

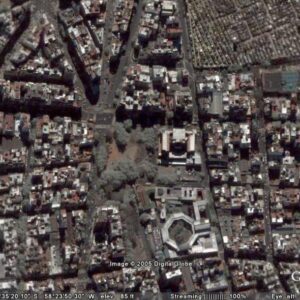

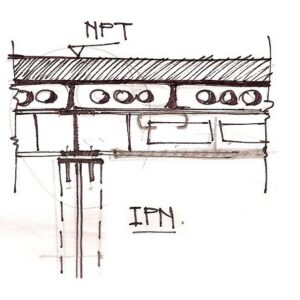

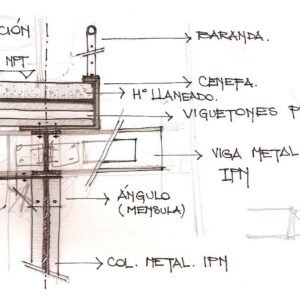

manuel dorrego, main facade, courtyard facade, playground, special classroom, science laboratory, technology workshop, computer workshop, library, silent reading, neighborhood footprint, black river, cultivation areas, coastal edge, longitudinal cut, myvs, av. almafuerte, puna, tte. cnel. gregorio pomar, av. homemade, achala, the ducks, professor dr. pedro chutro, subte h – hospitals station, uspallata, j.t.p .: arq. arturo rovoira – prof .: arqs. melina forte and alejandro soma – alum .: adriana pérez and leonardo giaimo, elevator, flexible space, storage, kitchen, gym, locker room, bicycles, multipurpose room, shopping mall, housing manager, low slab, housing duplex, cross section to av. almafuerte, bedroom, living, view in front of dividing wall, corner av. almafuerte and calle puna, technical specification :, detail., cross section., perimetral profile l, profile crosspiece t, unit, stringers, crossbar, perimeter, quantity, unit, discount. commercial technical, durlock sa, technical specifications, gcba infrastructure secretary, jose andres pacheco de melo, avenida general las heras, cantile, azcuenaga, support system for generation of air chamber on inaccessible roof., prefabricated concrete tile., system of linking, profile and bolts., stringer profile t, removable ceiling plate, ipn profile, bonding system., double glazed hermetic., sealant., profile of the system itself, bonding., flooring, valance and metal railing. , detail: funnel on deck, detail: support on zero level., student: leonardo javier giaimo, center of high studies franco argentino, jtp: arq. arturo rovoira, arq. pulic, doc: arq. cesar lozza., fire protection, bda, injection duct, extraction duct, smoke and gas collector, duct detail, ppt, descent, rise, ventilation, exit to the four winds, cloacal, ll.p., water cold, hot water, cs, water supply for, from pressurized tank, air intake, ladder, load-bearing partitions, metal structure, exterior cladding: prefabricated concrete slabs, side closure, interior cladding: wooden slabs with acoustic insulation interior, mezzanine slabs, prefabricated tiles, beams and columns, metal profiling, rainwater, gutter, sectional board, circuit board, interior subdivisions with gypsum plasterboard partition with standardized galvanized sheet metal profiles. surface finishes with joint caulking and interior latex painting., library, reception, multimedia consultation, reading sector, archives, hall, research area, multimedia room, work sector, meetings sector, auditorium, mobile panel storage sector , sound room, permanent exhibition area cfa, teachers room, meeting room, billboard reports, office, administrative technical office, reports, computer management, treasury, general secretariat, academic direction, shopping and supplies, bedelia, address administrative, student management, access hall, itinerant exhibition sector cfa, cyber café, local bookstore, avenue las heras, semi-covered access, step detail, longitudinal cut, utilitas, venustas firmitas, leonardo javier giaimo, pulice, doc: arq . cesar lozza, take over the site, the building rises above ground zero, generating a ground floor, free, accessible, where the general public can be summoned, where the activities of the city and the city are amalgamated, there they locate an exhibition hall of the cfa, an open-air amphitheater, for shows of cfa promotion, local, that allow, with their rent, to support in part the maintenance of the building. in this zero, three elements of vertical circulation interconnect the eight levels of the cfa. the ramp, which guarantees the accessibility of all users and generates a plane that rises from zero to the last level, cooking it, allowing an uninterrupted, leisurely, reflection and observation. two elevators and an emergency stair that complies with the regulations for fire protection. These three elements, in each level, open onto a wide hall, linked to the step that interconnects the areas located in each level. at the first level are the administrative work posts, together with an area for the exhibition of the work done by students and researchers of the cfa and a rest area and meeting for the teaching and non-teaching staff of the cfa. In each level of the cfa is a battery of unisex toilets, which has a cubicle specially adapted for people with reduced mobility. in levels two, three and four the sectors destined to classrooms are developed. We looked for the maximum expression and spatial flexibility, the two floors, three and four are large naves,

Raw text data extracted from CAD file:

\A1;117.2422 ESCUELA Nª 4 - 012 MANUEL DORREGO FACHADA principal FACHADA patio CORTE transversal A | A PLANTA escala 1:200 PATIO de juegos AULA ESPECIAL LABORATORIO CIENCIAS AULA ESPECIAL TALLER DE TECNOLOGIA AULA ESPECIAL TALLER DE INFORMATICA AULA 6 AULA 5 AULA 4 AULA 3 AULA 2 AULA 1 AULA 7 AULA 8 AULA 9 AULA 10 BIBLIOTECA LECTURA SILENCIOSA FACHADA principal HUELLA VECINAL N RIO NEGRO AREAS DE CULTIVO BORDE COSTERO Sup. del Terreno 1.5 ha PATIO de juegos AREAS DE CULTIVO ESCUELA PRIMARIA | CHIMPAY | RIO NEGRO | CATEDRA LINDER - IRIBARNE | DOCENTE SEBASTIAN UBERTI | ARIEL OSTAPOVICH A3 FACHADA principal FACHADA patio ESCUELA Nª 4 - 012 MANUEL DORREGO CORTE transversal A | A CORTE transversal A | A PLANTA escala 1:200 AULA 3 AULA 2 AULA 1 AULA 10 CORTE longitudinal CORTE longitudinal -129.9537126641021 AULA ESPECIAL TALLER DE TECNOLOGIA \A1;6,00 \A1;4,50 \A1;0,90 \A1;1,50 \A1;2,70 \A1;2,70 \A1;3,30 \A1;3,00 \A1;1,50 \A1;3,15 \A1;4,50 \A1;1,75 \A1;2,60 \A1;1,9 \A1;2,40 \A1;12.00 \A1;1,50 \A1;1,25 \A1;2,75 \A1;4,50 \A1;1,50 \A1;2,90 \A1;2,90 \A1;2,70 \A1;3,00 \A1;3,00 \A1;2,10 \A1;3,90 \A1;2,00 \A1;0,95 \A1;7,50 \A1;1,20 \A1;1,80 \A1;1,50 \A1;3,00 \A1;3,00 \A1;1.80 \A1;7,50 \A1;1,50 \A1;3,00 \A1;2,70 \A1;1,80 \A1;4,50 \A1;7,50 \A1;4,50 \A1;1,00 \A1;2,00 \A1;4,50 \A1;3,00 \A1;1,50 \A1;1,50 \A1;3,00 corte detalle | 1:50 corte detalle | 1:50 A3 myvs pérez+giaimo lámina 1 propuesta para intervención urbana + esquema de propuesta para el nivel cero (integración al paseo peatonal) | 1:200 Av. Almafuerte Puna Di%%243genes Taborda Guaran%%237 Tte. Cnel. Gregorio Pomar Av. Caseros Achala Los Patos Profesor Dr. Pedro Chutro Subte H - Estación Hospitales Uspallata Memoria descriptiva \fArial|b0|i0|c0|p34;Un conjunto alrededor de un \fArial|b1|i0|c0|p34;Patio central\fArial|b0|i0|c0|p34; … Los beneficios de un espacio público contenidos dentro de un marco de privacidad, albergue de la vida común de un conjunto de viviendas, reservado a sus habitantes, en contacto directo con el barrio. Dentro de las inteciones para la utilización del patio central se encuentran: Considerarlo como expansión directa de las zonas de uso comunitario (SUM); diferenciar en el las zonas de "patio de uso" y "patio para ser visto". A fin de equilibrar las situaciones de vida de las viviendas que se desarrollen sobre la medianera del terreno, con respecto a las que se ubican sobre la avenida … j.t.p.: arq. arturo rovoira - prof.: arqs. melina forte y alejandro soma - alum.: adriana pérez y leonardo giaimo Hall de Acceso (Puna) L Ascensor Ascensor Descanso (Entrepiso) Vacío sobre Hall de Acceso (Puna) Espacio Flexible implantación 1:500 Hall de Acceso (Puna) Ascensor disposición de las tipologías | 1:250 nivel cero (N 0,00 m) | 1:100 Local Comercial 06 Local Comercial 05 Ascensor Ascensor Hall de Acceso (Puna) Bauleras Bauleras Bauleras Bauleras Depósito Depósito Depósito Depósito Administración/ Depósito/ Cocina Administración/ Depósito/ Cocina Local Comercial 01 Local Comercial 02 Local Comercial 03 Local Comercial 04 Gimnasio Vestuario Vestuario Acceso (Puna) Bicicletas Hall de Acceso (Uspallata) Acceso (Uspallata) Salón de Usos Múltiples Expansión (S.U.M.) Patio Central Comunitario (Expansión) Acceso Principal (Av. Almafuerte) Paseo Comercial Vivienda Encargado Ascensor Hall de Acceso (Uspallata) Vacío sobre Hall de Acceso (Puna) nivel uno (N +3,50 m) | 1:100 nivel dos (N +6,50 m) | 1:100 nivel tres (N +9,50 m) | 1:100 Nivel uno (N +3,50 m) Nivel uno (N +6,50 m) Nivel uno (N +9,50 m) Nivel uno (N +12,50 m) corte detalle | 1:50 corte detalle | 1:50 corte detalle | 1:50 La vivienda ... \fArial|b1|i0|c0|p34;el conjunto\fArial|b0|i0|c0|p34; de viviendas … Calidad de viviendas individuales, contenidas dentro de un marco semipúblico. Diferenciación de los usos internos de la vivienda, lo público y lo privado. Calidad de espacio, expansiones solidarias a la vinculación con el patio central, su verde y el parque. El patio claustro como escenografía de una vida en conjunto … \fArial|b1|i0|c0|p34;Integración urbana\fArial|b0|i0|c0|p34; … Integrar la vereda al cero implantación de nuestro edificio, vínculo directo con la vida urbana del barrio, continuidad entre éste y nuestro conjunto. Composición de una línea municipal existente en el lugar, diferenciación de los espacios públicos y privados a través del parque privado y los locales, filtros al ruido, el tránsito y el movimiento de la Av. Almafuerte … Aporte verde al barrio, dentro del pulmón privado. Jerarquización de la categoría de Almafuerte sobre el resto de las calles del barrio (Altura máxima del edificio). Aporte a la relación con el subte … (Intención de intervención sobre sendero público vinculante entre los hospitales, el subte y el conjunto) … Generación de una vía peatonal que proponga una nueva situación para el barrio, la de la ractivación de sus comercios, hoy cerrados … -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 losa baja -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 nivel uno (N +3,50 m) | 1:50 Tipología B (2 dormitorios en 2 niveles) | PB nivel dos (N +6,50 m) | 1:50 Tipología B (2 dormitorios en 2 niveles) | PA losa baja -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 nivel tres (N +9,50 m) | 1:50 Tipología D (3 dormitorios en 1 nivel) | PA corte detalle | 1:50 corte detalle | 1:50 Hall de Acceso (Puna) Ascensor -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 nivel uno (N +3,50 m) | 1:50 Tipología A (1 dormitorio en 2 niveles) | PB Ascensor Descanso (nivel dos) Vacío sobre Hall de Acceso (Puna) nivel dos (N +6,50 m) | 1:50 Tipología A (1 dormitorio en 2 niveles) | PA losa baja -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 Hall de Acceso (Puna) Ascensor nivel tres (N +9,50 m) | 1:50 Tipología E (1 dormitorio en 1 nivel) | PA -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 -13.91040863388571 Vivienda en Dúplex Corte Transversal a Av. Almafuerte Dormitorio Dormitorio Estar A3 myvs pérez+giaimo lámina 2 j.t.p.: arq. arturo rovoira - prof.: arqs. melina forte y alejandro soma - alum.: adriana pérez y leonardo giaimo A3 myvs pérez+giaimo lámina 3 j.t.p.: arq. arturo rovoira - prof.: arqs. melina forte y alejandro soma - alum.: adriana pérez y leonardo giaimo Vista frente a muro medianero Esquina Av. Almafuerte y Calle Puna C02- Cielorraso Suspendido Desmontable-Placas EST 9.5mm. C02 -Cielorraso desmontable. Especificación Técnica: Consumo de materiales por m2: Alambre doble galvanizado Nº14 Detalle. Alambre doble galvanizado Nº14 Corte transversal. Perfil perimetral L Perfil travesaño T Perfil larguero T (vista) Perfil travesaño T Perfil larguero T (vista) Materiales por m2 Unidad Largueros Alambre galv. Nº14 Travesaño Perimetrales Fischer Nº8 Cantidad 1.10* 16 3.20 18 1.65 1.05 m unid. m unid. m m2 Realizado con un bastidor metálico, compuesto por largueros y travesaños en forma de "T", y perimetrales "L" de chapa zincada envainados con una lámina prepintada de blanco sobre su base. El alma del perfil "T" será de 38 mm para el larguero de 3.65 m de largo y el travesaño de 1.22 m ó 0.61 m y la base de 23.8 mm. El perimetral será fijado a vigas, losas o paredes mediante tarugos de expansión de nylon con tope y tornillos Nº8. Los largueros y travesaños se dispondrán perpendicularmente uniéndose de manera que queden conformados módulos de 0,61m x 0.61 ó 0,61m x 1.22m. Para suspender ésta estructura se utilizarán alambres doble galvanizado Nº14 dispuestos cada 1 m, como máximo, sujetándola desde los largueros a una estructura resistente y preexistente. Sobre este bastidor se apoyarán las placas DURLOCK para cielorrasos desmontables de 12,5 mm de espesor de 0.606 m x 1.218 m, texturadas o lisas. Placa Estándar 12.5mm Placa para cielorraso desmontable 12,5mm Placa para cielorraso desmontable 12,5mm Dto. Técnico Comercial Durlock S.A. E-mail: info@durlock.com Website: http://www.durlock.com Av. Brig. Gral. J.M. de Rosas 2720 (1754) San Justo Tel.: 4480-6000. Fax: 4480-6070 Especificaciones Técnicas Secretaria de Infraestructura del G.C.B.A. 0.26 0.18 \A1;24.00 \A1;160.00 JOSE ANDRES PACHECO DE MELO AVENIDA GENERAL LAS HERAS CANTILO AZCUENAGA Membrana Asfáltica (Aislación Hidrófuga). Terminación superficial de polietileno de Alta densidad. E:4mm (Eg3). Baldosones de Cemento (Solado) 100cm x 100cm. Sistema de apoyos para generación de Cámara de aire sobre azotea inaccesible. A. B. C. Hormigón H13 (Contrapiso) Pendiente: 2% E.mín = 5cm. D. Mortero de Cemento Atenuado E: 5 cm. (Carpeta de Compresión). E. Loseta Hormigón Prefabricada. F. Sistema SHAP 160. E: 24 cm. Perfilería de Acero (Viga Transversal) Sección tipo "doble T" con calado en zona neutra, para pases de instalaciones, y nervios de refuerzo. G. Perfil IPN de Acero (Viga de borde) Alto: 35 cm, Ancho: 25 cm. H. Sistema de Vinculación I. Perfil L y Bulones. Alambre doble galvanizado Nº14 Perfil travesaño T Perfil larguero T Placa para cielorraso desmontable Cielorraso Suspendido (Terminación, Aislación Termo-Acústica). J. Columnas (Perfilería Metálica). K. Perfil IPN Sistema de Vinculación. Bloque de Hormigón Prefabricado (Revestimiento). Cerramiento. Carpintería tipo A30 (Aluar). L. Doble Vidriado Hermético. Sellador. Perfilería Propia del Sitema. Premarco (Amure). Vinculación. Solado. Canaleta (Generada por moldeo En Contrapiso y Pintura Asfáltica para Protección Hidrófuga). M. Hormigón H17 (Terminación Llaneado a Máquina). N. Cenefa y Baranda Metálica. O. Baldosones de Cemento (Solado) 40cm x 40cm (Fijación: Mortero de Cemento Atenuado. Junta de dilatación tomada con Sellador). P. Mortero de Cemento Atenuado (Carpeta de Nivelación) E.mín.: 5 cm. Q. Platea Hormigón H25 (Apoyo) Pend: 1 %. E.mín.: 5 cm. R. Perfil IPN Sistema de Vinculación. Bloque de Hormigón Prefabricado (Revestimiento). Viga de Encadenado H25 (Alto: 45 cm.) S. Base de Apoyo (Hormigón Armado in situ). T. A. A. A. B. B. B. C. C. C. C. D. D. D. E. E. E. E. F. F. F. G. G. G. G. H. H. H. M. N. O. P. P. Q. Q. R. R. S. S. T. Desagüe pluvial (embudo 20 x 20 cm). U. Desagüe pluvial (Conductal Diám.: 10 cm). V. Babeta (M.C.I. Cierre Hidrófugo). W. Sellador (Silicona). X. Goterón (Pieza Metálica, Vinculada por perno). Y. Dado de Hormigón (H17 - Apoyo de Columna). Z. U. V. W. Y. Z. Detalle: Embudo en Cubierta Detalle: Cubierta (Plana | Accesible). Detalle: Apoyo sobre Nivel Cero. Nivel: 0.00 m. Nivel: +4.80 m. Nivel: +35.00 m. alumno: leonardo javier giaimo centro de altos estudios franco argentino A3 molina y vedia + sorín jtp: arq. arturo rovoira doc: arqs. melina forte + alejandro soma MP Arq. PULICE doc: arq. Cesar Lozza. + dni 30 051 308 alumno: leonardo javier giaimo centro de altos estudios franco argentino A3 molina y vedia + sorín jtp: arq. arturo rovoira doc: arqs. melina forte + alejandro soma MP Arq. PULICE doc: arq. Cesar Lozza. + dni 30 051 308 alumno: leonardo javier giaimo centro de altos estudios franco argentino A3 molina y vedia + sorín jtp: arq. arturo rovoira doc: arqs. melina forte + alejandro soma MP Arq. PULICE doc: arq. Cesar Lozza. + dni 30 051 308 alumno: leonardo javier giaimo centro de altos estudios franco argentino A3 molina y vedia + sorín jtp: arq. arturo rovoira doc: arqs. melina forte + alejandro soma MP Arq. PULICE doc: arq. Cesar Lozza. + dni 30 051 308 alumno: leonardo javier giaimo centro de altos estudios franco argentino A3 molina y vedia + sorín jtp: arq. arturo rovoira doc: arqs. melina forte + alejandro soma MP Arq. PULICE doc: arq. Cesar Lozza. + dni 30 051 308 MATAFUEGO + MANGUERA PROTECCIÓN CONTRA INCENDIO B.D.A. CONDUCTO DE INYECCION DE AIRE LIMPIO 0.30 x 0.30 CONDUCTO DE EXTRACCIÓN DE HUMOS Y GASES 0.30 x 0.30 COLECTOR DE HUMOS Y GASES 0.60 x 0.60 DETALLE DE CONDUCTOS LOS CONDUCTOS SON DE Hº Aº ESP. 0.05 M B.D.A. P.P.T. 1 BAJADA SUBIDA 2 VENTILACIÓN SALIDA A LOS CUATRO VIENTOS CLOACAL LL.P. LL.P. 3 BAJADA AGUA FRÍA 4 BAJADA AGUA CALIENTE C.S. LL.P. 5 SUBIDA PROVISIÓN DE AGUA PARA PROTECCIÓN CONTRA INCENDIO DESDE TANQUE PRESURIZADO SUBIDA 2 VENTILACIÓN SALIDA A LOS CUATRO VIENTOS TOMA DE AIRE (EXTERIOR) ESCALERA RAMPA (LOSA HORMIGÓN ARMADO IN SITU) PENDIENTE 1,1 % RAMPA (LOSA HORMIGÓN ARMADO IN SITU) PENDIENTE 1,1 % (HORMIGÓN ARMADO IN SITU) TABIQUES PORTANTES (HORMIGÓN ARMADO IN SITU) ESTRUCTURA METÁLICA REVESTIMIENTO EXTERIOR: PLACAS HORMIGÓN PREFABRICADAS CIERRE LATERAL REVESTIMIENTO INTERIOR: PLACAS DE MADERA CON INTERIOR DE AISLANTE ACÚSTIOC ESTRUCTURA METÁLICA PANTALLA FACHADA (GRÁFICA) PARASOLES - VIDRIO LAMINADO 6+6 CON GRÁFICA DE COLOR APLICADA LOSAS DE ENTREPISOS LOSETAS PREFABRICADAS MARCA: SHAP MODELO: 160 VIGAS Y COLUMNAS PERFILERÍA METÁLICA BAJADA 6 PLUVIALES EMBUDO + CONDUCTAL CANALETA PLUVIALES TABLERO SECCIONAL TABLERO DEL CIRCUITO TABLERO DEL CIRCUITO TABLERO DEL CIRCUITO TABLERO DEL CIRCUITO TABLERO DEL CIRCUITO TABLERO DEL CIRCUITO TABLERO DEL CIRCUITO PLANTA TIPO - ESQUEMA ESTRUCTURAL - E:1:100 PLANTA TIPO - ESQUEMA ESTRUCTURAL - E:1:100 BAJADA 6 PLUVIALES EMBUDO + CONDUCTAL BAJADA 6 PLUVIALES EMBUDO + CONDUCTAL BAJADA 6 PLUVIALES EMBUDO + CONDUCTAL carpinterias de aluminio anodizado compuestas por perfiles de sistema A30 de Aluar s.a., con paños de vidrio tfloat espesor 6mm. Subdivisiones interiores con tabiquería de placas de roca de yeso con estructura de perfiles normalizados de chapa galvanizada. Terminaciones superficiales con masillado de juntas y pintura latex interior. biblioteca recepción consulta multimedia sector de lectura archivos archivos hall área de investigación sala multimedia sector de trabajo sector de reuniones Auditorio hall sector de guardado de paneles móviles sala de sonido hall sector de exposición permanente c.f.a. sala de profesores sala de reuniones cartelera de informes recorrido de la sala de sonido | desplazamiento sobre rieles ... armado de diferentes salas office oficina técnico administrativa archivos archivos archivos informes dirección de informática tesorería secretaría general dirección académica compras y suministros bedelía dirección administrativa dirección de alumnos informes hall de acceso sector de exposición itinerante c.f.a. cyber café local librería AVENIDA LAS HERAS semicubierto de acceso hall hall hall aula 201 aula 202 aula 203 aula 204 aula 205 aula 206 SISTEMA DE CERRAMIENTOS | PANELES MÓVILES CON AISLACIÓN ACÚSTICA PLANTA PRIMER NIVEL | ÁREA ADMINISTRATIVA Y DE PERSONAL COTA DE NIVEL: +5.00 M (n.p.t.) ESCALA: 1:100 PLANTA TERCER NIVEL | AULAS MODULARES (PLANTA TIPO). COTA DE NIVEL: +15.00 M (n.p.t.) ESCALA: 1:100 PLANTA QUINTO NIVEL | ÁREA BIBLIOTECA + SALA MULTIMEDIA + SECTOR DE INVESTIGACIÓN. COTA DE NIVEL: +25.00 M (n.p.t.) ESCALA: 1:100 PLANTA SEXTO NIVEL | SALA DE AUDITORIO COTA DE NIVEL: +30.00 M (n.p.t.) ESCALA: 1:100 PLANTA CUARTO NIVEL | AULAS MODULARES (PLANTA TIPO). COTA DE NIVEL: +20.00 M (n.p.t.) ESCALA: 1:100 PLANTA SEGUNDO NIVEL | AULAS MODULARES (PLANTA TIPO) COTA DE NIVEL: +10.00 M (n.p.t.) ESCALA: 1:100 Detalle: Losa de Entrepiso (1° Nivel) Decidí Utilizar Platea de Hormigón H25 (Apoyo) debido a que parte de la estructura apoya sobre terreno rellenado. PLANTA SEGUNDO NIVEL | AULAS MODULARES (PLANTA TIPO) COTA DE NIVEL: +10.00 M (n.p.t.) ESCALA: 1:50 aula 201 aula 202 aula 203 aula 204 aula 205 aula 206 terminación de solado: hormigón (h17) llaneado a máquina. MATAFUEGO + MANGUERA PROTECCIÓN CONTRA INCENDIO B.D.A. B.D.A. P.P.T. 1 BAJADA SUBIDA 2 VENTILACIÓN SALIDA A LOS CUATRO VIENTOS CLOACAL LL.P. LL.P. 3 BAJADA AGUA FRÍA 4 BAJADA AGUA CALIENTE C.S. LL.P. 5 SUBIDA PROVISIÓN DE AGUA PARA PROTECCIÓN CONTRA INCENDIO DESDE TANQUE PRESURIZADO SUBIDA 2 VENTILACIÓN SALIDA A LOS CUATRO VIENTOS DETALLE ESCALON 2 ( 0.18 ) + 0.26 = 62 0.26 0.18 2 a + P = 60 A 63 ( SIN ESCALA ) corte longitudinal F. relleno de escombros de demolición + tosca 5 160.00 utilitas firmitas venustas leonardo javier giaimo centro de altos estudios franco argentino A3 + MP molina y vedia + sorín jtp: arq. arturo rovoira dni 30 051 308 pulice doc: arq. cesar lozza doc: arqs. melina forte + alejandro soma El terreno se encuentra emplazado entre las calles Cantilo, Pacheco de Melo y Azcuenaga, en la Ciudad de Buenos Aires. La esquina provocada por la interseccion de Cantilo y Pacheco de Melo esta orientada al sur-oeste. En la misma manzana se encuentra el edificio de la Facultad de Ingenieria de la U.B.A. (FIUBA), ubicandose la misma con acceso sobre la Avenida Las Heras, la cual completa esta manzana. Frente a la Calle Cantilo se encuentra la plaza Tte. Gral. Mitre. El barrio (Recoleta) y en particular las Avenidas Pueyrredon y Las Heras son de uso comercial y residencial, masivos y densos, la circulación vehicular es excesiva y se concentra en las Avenidas. Son plaga los edificios en altura de uso residencial, los limites de alturas maximas a construir del codigo de edificacion son consumidos por completo, generando grandes fachadas de alturas parejas que remarcan el limite de las zonas publicas, generando, en este area en particular, un plano cero conformado por la plaza y la manzana donde se encuentra este terreno. Se reconoce entonces que el edificio debera responder a estas particulares caracteristicas, por un lado, la placa cero PLAZA-TERRENO y, por otro, la ubicacion, dentro de este plano, del edificio de la FIUBA, con su altura y su particular estilo arquitectonico. Entendidas las caracteristicas del programa y del terreno, me encontre frente a la necesidad de crear un edificio privado implantado en un terreno publico, de uso y de comunicacion con las actividades del Centro Franco Argentino de Altos Estudios (CFA). La pisada debia ser la minima posible, a fin de ganar la mayor superficie de espacio publico, y enfatizar la relacion entre el PLAZA-TERRENO. A la vez, dado que el CFA funciona hoy por hoy en el tercer piso de un edificio de oficinas, ante la oportunidad de tener sede propia, decidi que la misma seria llamativa, atractiva, UN ICONO ... necesitaba una imagen fuerte, solida, funcional, que atraiga las miradas ... la mayor perspectiva que posee el terreno se dan desde el cruce de las Avenidas Pueyrredon y Las Heras, entonces, desde alli seria desde donde debia verse el nuevo edificio del CFA. Entonces: El cero, público, reconocido como PLAZA-TERRENO. La necesidad de ocupar la menor superficie posible. La necesidad de ser un ICONO, de ser perceptible desde Pueyrredón y Las Heras.La respuesta fue implantar el edificio con una marcada inclinación (que responde a la transversal al eje de la calle Azcuénaga), enfrentándose a la FIUBA, generando un vínculo con el vacio que, por sus características, genera la misma FIUBA. Esta inclinación permite, junto con la elevada altura, ser visto desde Las Heras y Pueyrredón. El edificio es, finalmente, un icono, que permite al CFA ser visto, ser reconocible, vincularse con la FIUBA y con el cero PLAZA-TERRENO, atrayendo las visuales, generando un lugar donde el CFA se puede dar a conocer, brindar al público sus actividades ... toma del sitio El edificio se eleva sobre el cero PLAZA-TERRENO, generando una planta baja, libre, accesible, donde el publico en general puede ser convocado, donde las actividades del CFA y de la Ciudad se amalgaman, allí se ubican una sala de exposiciones del CFA, un anfiteatro al aire libre, para espectaculos de promocion del CFA, locales, que permiten, con su renta, sustentar en parte el mantenimiento del edificio. En este cero pinchan tres elementos de circulación vertical que interconectan los ocho niveles del CFA. La rampa, que garantiza la accesibilidad de todos los usuarios y genera un plano que se eleva desde el cero hasta el ultimo nivel, cociendolo, permitiendo un recorrido ininterrumpido, pausado, de reflexion y observacion. Dos Ascensores y una Escalera de Emergencia que cumple con la reglamentacion par ala proteccion contra incendios. Estos tres elementos, en cada nivel, desmbocan en un amplio hall, vinculado este al paso que interconecta las areas ubicadas en cada nivel. En PRIMER NIVEL se encuentran los puestos de trabajo de la PARTE ADMINISTRATIVA, junto a un area para exibición de los trabajos realizados por alumnos e investigadores del CFA y un area de descanso y reunion para el personal docente y no-docente del CFA. En cada nivel del CFA se encuentra una bateria de sanitarios unisex, que cuenta con un cubiculo especialmente adaptado para personas con movilidad reducida. En los NIVELES DOS, TRES y CUATRO se desarrollan los sectores destinados a aulas. Se busco la maxima expresiond e flexibilidad espacial, los pisos dos, tre sy cuatro son grandes naves, de diez por cuarenta y dos, incluyendo el paso, de uso flexible ... gracias al uso de panelos moviles ... El QUINTO NIVEL esta destinado al area de investogacion y biblioteca, divididos o conectados estos espacios por una sala multimedia, conformada por paneles giratorios que se repliegan y vinculan las dos areas. El SEXTO NIVEL es un area destinada a conferencias, la misma cuenta con una cabina tecnica, que se desplaza sobre rieles suspendida, a fin de subdividir el espacio de conferencias y generar salas de mayor o menor superficie, adaptandose a las infinitas posibilidades de armados que posee el espacio. En el subsuelo se encuentra el sector de estacionamiento, mantenimiento, deposito, sala de maquinas y otros servicios del CFA. partido funcional Constructivamente se busca flexibilidad espacial,y se consigue con un volumen de planta libre y circulaciones verticales, envuelto por una cinta, estructura metalica revestida por placas de hormigon armado, que enfatiza la magnitud del edificio y denota el sector mas privado del mas publico, a la vez que soporta dos grandes fachadas vidriadas, una con la inclinación necesaria para funcionar como parasal al norte y otra que deja a la ciudad entender como funciona el CFA. Se emplean losetas industrializadas y estructura metalica, con estos elementos se obtiene: una estructura mas liviana (que permite cubrir luces mas grandes, con lo cual generar espacios flexibles d emayor superfice), y la libertad de las plantas facilitando el armado de diversos micro-espacios contenidos dentro del mismo macro-espacio. Las subdivisiones interiores con paneles moviles acusticos permite obtener espacios funcionales y confortables. La infraestructura sanitaria y de circulaciones esta contenida dentro de la cinta que envuelve los niveles del CFA, se concentra en una tira que se desarrolla sobre la fachada de servicio, la cual da frente a la calle Pacheco de Melo, recortando sobre el curtain wall la imagen de la rampa, proyectando esta circulacion sobre la calle, mostrando el uso y funcionamiento del CFA a la ciudad. El paquete de sanitarios se repite uno sobre otro, nivel tras nivel, facilitando el tendido de las instalaciones y abarata el costo de obra. partido tecnico expresivo alumno: leonardo javier giaimo centro de altos estudios franco argentino A3 molina y vedia + sorín jtp: arq. arturo rovoira doc: arqs. melina forte + alejandro soma MP Arq. PULICE doc: arq. Cesar Lozza. + dni 30 051 308 idea de partido
