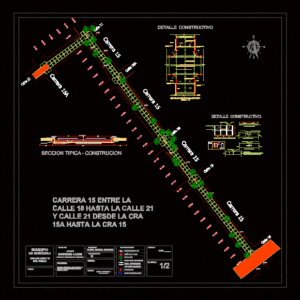

Design and details of a concrete pavement

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

detail of type, plate, type, of the pavement, filler in excavation material, view of the pavement floor, view of the pavement cut, longitudinal joint, transverse joint, filling material, materials, typical section – construction, curb in, joint dilatation , natural terrain, concrete, construction detail, manhol, pole, plant, detail, sections, direction of way, boxes, location of poles, pedestrian zone, separador lane, manjoles, water hydrants, juan enrrique aaron mayor of bosconia, mp, date:, mayor :, project :, contains :, topography :, design :, drawing :, conventions, scale :, iron:

Raw text data extracted from CAD file:

S N E W DETALLE DE BOCACALLE TIPO ESCALA 1 : 40 N = 0.00 N = + 0.15 N = + 0.15 P. 2% N = + 0.15 N = + 0.15 N = + 0.15 N = 0.00 N = 0.00 N = 0.00 ACERO DE REFUERZO LONGUITUDINAL ( BARRAS DE 1/2" @ 1.20 L= 0.83 mts.) PLACA TIPO DEL PAVIMENTO EN CONCRETO DE 4000 PSI PLACA TIPO DEL PAVIMENTO EN CONCRETO DE 4000 PSI PLACA TIPO DEL PAVIMENTO EN CONCRETO DE 4000 PSI RELLENO EN MATERIAL DE EXCAVACION N = + 0.15 N = + 0.15 6.00 6.00 6.00 2.00 2.00 6.00 6.00 1.00 2.00 2.00 ACERO DE REFUERZO TRASVERSAL (BARRAS DE 7/8" @ 0.30 L= 0.35 mts) 10 PASADORES d=7/8" @ 0.30 LISOS Y ENGRASADOS L=0.35 m RELLENO EN MATERIAL DE EXCAVACION RELLENO EN MATERIAL DE EXCAVACION RELLENO EN MATERIAL DE EXCAVACION 10 PASADORES d=7/8" @ 0.30 LISOS Y ENGRASADOS L=0.35 m P. 2% P. 2% P. 2% JUNTA DE DILATACION ( 0,03 A 0,05 MTS RELLENA CON CORDON GOMA ESPUNA Y SIKA FLEX.) BORDILLO EN CONCRETO DE 3000 PSI BORDILLO EN CONCRETO DE 3000 PSI BORDILLO EN CONCRETO DE 3000 PSI BORDILLO EN CONCRETO DE 3000 PSI 10 PASADORES d=7/8 " @ 0.30 LISOS Y ENGRASADOS L=0.35 m 4 PASADORES d=1 / 2 " @ 1.20 CORRUGADO L=0.85 m 5 5 5 5 5 5 VISTA EN PLANTA PAVIMENTO VISTA EN CORTE PAVIMENTO JUNTA LONGITUDINAL JUNTA TRANSVERSAL 5 RANURA ANCHO=5mm JUNTA LONGITUDINAL PASADORES d=1 / 2 " @ 1.20 CORRUGADO L=0.83 m MATERIAL SELLANTE (SIKA FLEX) 5 5 5 \W2.28210; REFUERZO \W2.26148; BORDILLOS \T0.9;ESTRIBO d 3/8" \T0.9;0.09 \T0.9;0.19 \T0.9;2 d 3/8" E d 3/8" @ 0.40 5 5 5 RANURA ANCHO=5mm MATERIAL SELLANTE (SIKA FLEX) MATERIAL LLENANTE 5 RANURA ANCHO=6mm JUNTA TRANSVERSAL MATERIAL SELLANTE (SIKA FLEX) PASADORES d=7/8 " @ 0.30 LISOS Y ENGRASADOS L=0.35 m PAVIMENTO EN CONCRETO MR=4.0 MPA. MATERIALES ACERO DE REFUERZO =4200 Kg/Cm2 BOMBEO 2% 5 5 5 5 5 5 BOMBEO 2% 10 PASADORES d=7/8 " @ 0.30 LISOS Y ENGRASADOS L=0.35 m \T0.9;0.19 5 5 SECCION TIPICA - CONSTRUCION BORDILLO EN LOSA DE PAVIMENTO EN CONCRETO DE 4000 PSI - PEND 2% JUNTA DILATACION SUB BASE MATERIAL SELECCIONADO 15 CM PASADORES EN ACERO Ø7/8" @ 30CM 5 5 6.30 RELLENO 17 CM TERRENO NATURAL 3.00 3.00 CONCRETO 3000 PSI BORDILLO EN CONCRETO 3000 PSI ACERO 3/8" LOSA DE PAVIMENTO EN CONCRETO DE 4000 PSI - PEND 2% 5 ACERO 3/8" PENDIENTE 2 % PENDIENTE 2% RELLENO 17 CM 5 5 5 5 5 5 5 5 3.00 3.00 6.30 0.15 0.15 0.18 \A1;0.60 0.18 0.15 0.15 0.17 0.60 0.60 \A1;0.60 5 cm 0.15 3.00 3.00 0.15 0.18 0.18 3.75 3.75 3.75 3.15 3.15 1.20 0.30 10 cm 8 cm 2.5 cm 0.15 0.20 0.15 1.20 1.20 Calle 18 Calle 19 Calle 20 Calle 20A Calle 21 Carrera 15 DETALLE CONSTRUCTIVO DETALLE CONSTRUCTIVO manhol manhol manhol manhol manhol manhol manhol manhol poste poste poste poste poste poste poste poste poste poste poste Carrera 15 Carrera 15 Carrera 15 0+000 0+010 0+020 0+030 0+040 0+050 0+060 0+070 0+080 0+090 0+100 0+110 0+130 0+140 0+150 0+160 0+170 0+180 0+190 0+200 0+210 0+120 0+220 0+230 0+240 0+250 0+260 0+270 0+280 0+300 PLANTA, DETALLE, SECCIONES 1:500 ______ DIRECCION DE VIA SE\U+0143AL DE PARE CAJILLAS UBICACION DE POSTES ZONA DE PEATONES SEPARADOR CARRIL MANJOLES HIDRANTES DE AGUA 1/\fArial|b1|i0|c0|p34;2 MUNICIPIO DE BOSCONIA \H0.5253x; \H1.428x;DEPARTAMENTO DEL CESAR JUAN ENRRIQUE AARON ALCALDE MUNICIPAL DE BOSCONIA OMER SALCEDO H \H0.7924x;Cel. \fArial|b1|i0|c0|p34;3005499117 TOP. \fArial|b1|i0|c0|p34; M.P. FECHA: ALCALDE: PROYECTO: CONTIENE: TOPOGRAFIA: DISEÑO: DIBUJO: CONVENCIONES ESCALA: PLANCHA: CARRERA 15 ENTRE LA CALLE 18 HASTA LA CALLE 21 Y CALLE 21 DESDE LA CRA 15A HASTA LA CRA 15 0+00 Calle 21 Carrera 15A 0+010 0+020 0+030 0+040 0+050 CARRERA 15 ENTRE LA CALLE 18 HASTA LA CALLE 21 Y CALLE 21 DESDE LA CRA 15A HASTA LA CRA 15

Language	Spanish
Drawing Type	Detail
Category	Roads, Bridges and Dams
Additional Screenshots
File Type	dwg
Materials	Concrete, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, concrete, Design, DETAIL, details, DWG, geometric, HIGHWAY, pavement, Road, roadworks, route, streets, urban design
