Dry Column – Fire DWG Detail for AutoCAD

Dry Column – Fire DWG Detail for AutoCAD

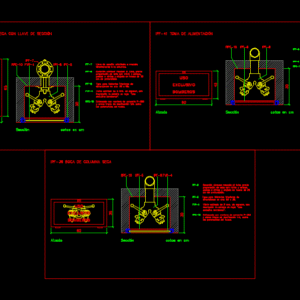

Detail of dry column for fire protection

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

firefighters, exclusive, use, Dimensions in cm, section, raised, Dry column mouth with section wrench, Threaded section wrench directly threaded the column. Siamese threaded connection to the previous preparation of this with minino tapes housed in hollow of cm of depth. Lid for interior hydrants of dimensions in cm: stretched glass of mm. With inscription in red: exclusive plastered with cement mortar clean dosing sand on the facings of the hollow., use, exclusive, firefighters, Power outlet, raised, section, Dimensions in cm, Siamese threaded connection to the previous preparation of this with minino tapes housed in hollow of cm of depth. Cover for hydrants. Plastered with cement mortar clean dosing sand on the walls of the hollow., use, exclusive, firefighters, Dry column mouth, raised, section, Dimensions in cm, Siamese threaded connection to the previous preparation of this with minino tapes housed in hollow of cm of depth. Lid for interior hydrants of dimensions in cm: stretched glass of mm. With inscription in red: exclusive plastered with cement mortar clean dosing sand on the facings of the hollow.

Raw text data extracted from CAD file:

\A1;65 \A1;60 \A1;30 \A1;60 \A1;45 \A1;30 \A1;35 \A1;60 \A1;30 IPF-7 IPF-5 IPF-8 FVP-4 RPE-10 65 60 BOMBEROS EXCLUSIVO USO cotas en cm Sección Alzado 30 IPF-40 BOCA DE COLUMNA SECA CON LLAVE DE SECCIÓN IPF-7 Llave de sección enbridada o roscada directamente a la columna. IPF-8 Conexión siamesa roscada al tubo, previa preparación de este con minio y estopa, pastas o cintas y alojada en hueco de 30 cm de profundidad. IPF-5 Tapa para hidrantes interiores de dimensiones en cm: 60 x 65. FVP-4 Vidrio estirado de 3 mm. de espesor, con inscripción in-deleble en rojo: "Uso exclusivo bomberos". RPE-10 Enfoscado con mortero de cemento P-350 y arena limpia de dosificación 1:5, sobre los paramentos del hueco. 60 USO EXCLUSIVO BOMBEROS 45 IPF-41 TOMA DE ALIMENTACIÓN 30 RPE-10 IPF-6 IPF-8 Alzado Sección cotas en cm IPF-8 Conexión siamesa roscada al tubo, previa preparación de este con minio y estopa, pastas o cintas y alojada en hueco de 30 cm de profundidad. IPF-6 Tapa para hidrantes enteriores. RPE-10 Enfoscado con mortero de cemento P-350 y arena limpia de dosificación 1:5, sobre los paramentos del hueco. 60 30 USO EXCLUSIVO BOMBEROS 35 IPF-39 BOCA DE COLUMNA SECA RPE-10 IPF-5 IPF-8 FVP-4 Alzado Sección cotas en cm IPF-8 Conexión siamesa roscada al tubo, previa \W8.42697; preparación de este con minio y estopa, \W8.42697; pastas o cintas y alojada en hueco de 30 \W8.42697; cm de profundidad. IPF-5 Tapa para hidrantes interiores de \W8.42697; dimensiones en cm: 60 x 35. FVP-4 Vidrio estirado de 3 mm. de espesor, con \W8.42697; inscripción in-deleble en rojo: "Uso \W8.42697; exclusivo bomberos". RPE-10 Enfoscado con mortero de cemento P-350 \W8.42697; y arena limpia de dosificación 1:5, sobre \W8.42697; los paramentos del hueco.

Language	Spanish
Drawing Type	Detail
Category	Mechanical, Electrical & Plumbing (MEP)
Additional Screenshots
File Type	dwg
Materials	Glass
Measurement Units
Footprint Area
Building Features
Tags	autocad, column, DETAIL, dry, DWG, einrichtungen, facilities, fire, gas, gesundheit, l'approvisionnement en eau, la sant, le gaz, machine room, maquinas, maschinenrauminstallations, protection, provision, wasser bestimmung, water
