Ecotourism Park DWG Full Project for AutoCAD

Ecotourism Park DWG Full Project for AutoCAD

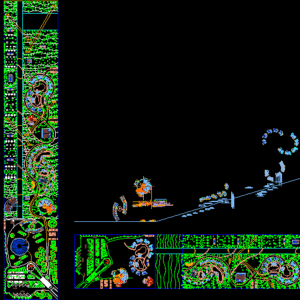

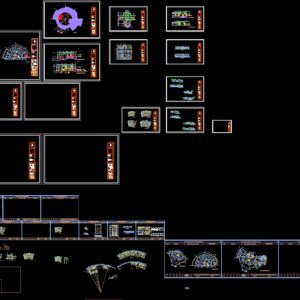

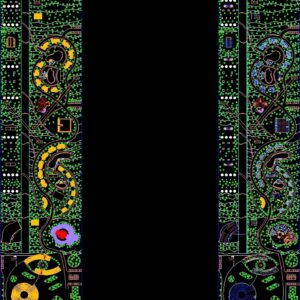

Contains architectural plans, set and facades of ecotourism center at Teotihuacan. The project area consists of double rooms, single rooms, junior villas, villas master; temazcal, restaurant 160 people, swimming pools and playground.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

earthenware wash, tables area, main facade, cong camera, refrigerator, buffet, ind blender, slicer of meat, rotisserie com, refri base, island table, double door refri, double sink, electronic oven, radial oven, marmita tumbling, double estufon, coccion, cabinet p comp, plate com, up, down, dressing and presentation, office, rececion of merchandise, cupboard and cellar, of. chef, north, stage:, junior villa, architectural design process, evening, profrs .: cdto. to dr. in arch tenorio gnecco césar, mtro. in arch yáñez guerra david ignacio., party, bedroom, master bedroom, living room, kitchen, bathroom-dressing room, terrace, bathroom, junior villa floor, junior villa facade, court aa ‘junior villa, master villa, villa master floor, villa facade master, court aa ‘villa master, quadruple room facade, quadruple room, double room facade, double room, snak bar, snack bar facade, stables, facade stables, play farm, game room, gym, lobby, women’s bathroom vest, bathroom vest men, resting area, temazcal, box, temazcal, cross section, ground floor, waiting, box, reception, upstairs, of. chef, mezzanine floor, longitudinal cut, restaurant, game room, facade, hall, black jack room, court, aerobics room, lockers, lavoirs, pool, wine cellar, women’s dressing room, men’s dressing room, refrigerated base, reception merchandise, secretarial area, reception, lobby, head of maintenance, nursing, human resources and payments, head of acquisitions, lobby bar, safe, accountant, work modules, stay, office manager, boardroom, women’s toilets, women’s toilets , health men, toilet, housekeeper, plant, health, men, plant roofs, location: sta. ma. palapa teotihuacán state of mexico, ecotourism center and hotel, u.n.a.m., faculty of higher studies, architecture, graphic scale, dimensions: meters, sketch of location, site, health men, country room, botanical garden, administration, warehouse, refrigerator

Raw text data extracted from CAD file:

\A1;8.00 \A1;7.00 lavado de loza AREA DE MESAS 8.001250768798855 7.0 \A1;8.00 \A1;7.00 lavado de loza AREA DE MESAS 8.001250768798855 7.0 \A1;7.31 \A1;3.86 \A1;9.66 \A1;3.86 \A1;7.31 \A1;8.00 \A1;4.51 \A1;44.51 npt. + 15.20 5 npt. + 3.00 npt. + 19.00 npt. + 10.00 npt. + 6.00 npt. +/- 0.00 5 5 5 5 5 5 5 FACHADA PRINCIPAL D D D D D D D D npt. + 3.00 AREA DE MESAS camara cong camara refri barra buffet licuadora ind rebanadora de carnes maq p/ hielo freidor ind 20l asador com base refri mesa en isla refri doble puerta fregadero doble horno electr estufa radial estufa ind 4 q marmita volteo estufon doble coccion coccion coccion coccion coccion baño maria 6 ent coccion gabinete p comp parrilla 6 q plancha com sube baja lavado de loza aderezo y presentacion despacho rececion de mercancia alacena y bodega of. chef baja baja npt. + 3.00 npt. + 3.00 2 npt. + 3.00 npt. + 19.00 npt. + 10.00 npt. + 6.00 npt. +/- 0.00 \A1;2.00 \A1;2.00 \A1;2.85 \A1;12.65 \A1;18.50 \A1;1.00 \A1;2.00 \A1;3.00 \A1;32.00 \A1;45°0'0" \A1;45°0'0" \A1;4.50 \A1;8.10 \A1;5.45 \A1;7.76 \A1;8.00 \A1;7.00 \A1;4.00 \A1;5.00 \A1;24.00 \A1;5.00 \A1;4.00 \A1;7.01 \A1;24.00 \A1;8.00 \A1;45° \A1;45° \A1;45° \A1;7.00 \A1;4.00 \A1;10.01 \A1;4.00 \A1;7.00 \A1;8.00 \A1;48.00 \A1;45° \A1;45° \A1;45° \A1;45° \A1;8.00 \A1;5.00 \A1;8.00 \A1;7.00 \A1;7.00 \A1;8.00 \A1;4.00 \A1;4.00 \A1;2.00 \A1;1.00 \A1;5.00 \A1;31.00 \A1;5.00 \A1;4.00 \A1;20.00 \A1;45° \A1;45° \A1;45° \A1;7.73 \A1;6.76 \A1;3.86 \A1;9.66 \A1;3.86 \A1;6.76 \A1;4.51 \A1;8.00 \A1;7.31 \A1;3.86 \A1;9.66 \A1;3.86 \A1;7.31 \A1;5.00 \A1;43.64 \A1;44.51 \A1;4.50 \A1;1.00 \A1;14.40 \A1;2.60 \A1;14.40 \A1;7.00 \A1;7.00 \A1;3.00 \A1;7.00 \A1;7.00 \A1;31.00 \A1;35.42 \A1;7.88 \A1;3.94 \A1;11.88 \A1;3.84 \A1;27.74 \A1;5.55 \A1;5.60 \A1;5.55 \A1;5.55 \A1;5.55 \A1;19.80 \A1;4.30 \A1;4.30 \A1;4.37 \A1;4.32 \A1;23.80 \A1;4.00 \A1;4.90 \A1;5.00 \A1;5.00 \A1;4.90 \A1;27.74 \A1;35.42 \A1;7.88 \A1;3.94 \A1;11.88 \A1;11.72 \A1;24.00 NORTE \A1;5.36 \A1;5.36 \A1;5.32 \A1;5.32 \A1;5.32 \A1;5.32 \A1;5.36 \A1;5.36 \A1;5.32 \A1;4.45 \A1;5.87 \A1;5.75 \A1;70.05 \A1;5.24 \A1;5.20 \A1;5.20 \A1;5.24 \A1;5.24 \A1;5.28 \A1;5.20 \A1;4.37 \A1;5.28 \A1;5.28 \A1;3.74 \A1;67.19 \A1;5.21 \A1;5.21 \A1;2.00 \A1;2.00 \A1;2.85 \A1;5.24 \A1;5.20 \A1;5.20 \A1;5.24 \A1;5.24 \A1;5.28 \A1;5.20 \A1;4.37 \A1;5.28 \A1;5.28 \A1;3.74 \A1;67.19 \A1;5.21 \A1;5.21 \A1;5.00 \A1;8.00 \A1;7.00 \A1;7.00 \A1;8.00 \A1;4.00 \A1;4.00 \A1;2.00 \A1;1.00 \A1;5.00 \A1;31.00 \A1;5.00 \A1;4.00 \A1;7.00 \A1;4.00 \A1;10.01 \A1;4.00 \A1;7.00 \A1;8.00 \A1;48.00 \A1;20.00 \A1;45° \A1;45° \A1;45° \A1;45° \A1;45° \A1;45° \A1;45° \A1;8.00 \A1;1.00 \A1;2.00 \A1;3.00 \A1;2.00 \A1;2.00 \A1;2.85 \A1;2.65 \A1;3.70 \A1;2.45 \A1;2.25 5 5 \A1;7.15 \A1;4.40 5 \A1;11.25 \A1;18.20 A 1 2 3 4 5 B C D E F C B E A F \A1;3.00 \A1;1.75 \A1;A \A1;A' A B C D E F 1 2 3 4 G D B A C E 1 2 3 4 5 6 A 5 5 A 1 2 ETAPA : VILLA JUNIOR Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO RECAMARA RECAMARA PRINCIPAL COMEDOR ESTANCIA COCINA BAÑO-VESTIDOR TERRAZA BAÑO PLANTA VILLA JUNIOR FACHADA VILLA JUNIOR A C E 2 N.P.T. +3.50 \A1;3.00 \A1;3.50 \A1;0.50 N.P.T. +3.00 N.P.T. +/-0.00 CORTE A-A' VILLA JUNIOR ETAPA : VILLA MASTER Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO \A1;1.45 \A1;1.60 5 \A1;1.45 \A1;0.60 5 5 \A1;11.10 \A1;4.65 \A1;5.80 \A1;2.45 \A1;2.45 \A1;9.05 \A1;24.40 1 2 3 4 6 7 5 A B C D E F \A1;A \A1;A' PLANTA VILLA MASTER FACHADA VILLA MASTER CORTE A-A' VILLA MASTER A B C D A E A N.P.T. +4.25 N.P.T. +3.75 N.P.T. +/-0.00 N.P.T. +3.50 N.P.T. +3.00 N.P.T. +/-0.00 \A1;0.60 \A1;4.25 \A1;3.65 \A1;4.25 \A1;3.65 \A1;0.60 RECAMARA PRINCIPAL RECAMARA RECAMARA COMEDOR ESTANCIA BAÑO-VESTIDOR BAÑO COCINA RECAMARA PRINCIPAL COMEDOR BAÑO-VESTIDOR ESTANCIA RECAMARA PRINCIPAL RECAMARA ESTANCIA ESTANCIA BAÑO-VESTIDOR ETAPA : VILLA JUNIOR Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO \A1;4.45 \A1;4.45 \A1;2.30 \A1;1.00 \A1;2.00 \A1;1.00 \A1;3.05 \A1;1.75 \A1;2.40 \A1;4.45 \A1;4.45 \A1;2.30 \A1;11.20 \A1;22.40 A 2 3 4 5 6 7 B C D E F G 1 \A1;A \A1;A' A D G F B N.P.T. +3.50 N.P.T. +3.00 N.P.T. +/-0.00 N.P.T. +3.50 N.P.T. +3.00 N.P.T. +/-0.00 A B C D E F \A1;0.60 \A1;3.00 \A1;3.50 \A1;3.50 \A1;3.00 \A1;0.60 FACHADA HABITACION CUADRUPLE FACHADA HABITACION CUADRUPLE HABITACION CUADRUPLE RECAMARA RECAMARA RECAMARA RECAMARA BAÑO BAÑO ESTANCIA ESTANCIA TERRAZA TERRAZA TERRAZA ETAPA : VILLA JUNIOR Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO \A1;1.00 \A1;3.05 \A1;3.05 \A1;1.85 \A1;4.45 \A1;2.20 \A1;4.45 \A1;2.20 \A1;8.95 \A1;13.30 1 2 3 4 5 A B C D E \A1;A \A1;A' N.P.T. +3.50 N.P.T. +3.00 N.P.T. +/-0.00 A C E \A1;3.50 \A1;3.00 \A1;0.50 \A1;3.50 \A1;3.00 \A1;0.50 N.P.T. +3.25 N.P.T. +3.00 N.P.T. +/-0.00 B 1 C D 3 5 4 FACHADA HABITACION DOBLE FACHADA HABITACION DOBLE HABITACION DOBLE ETAPA : VILLA JUNIOR Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO A A \A1;3.55 \A1;2.85 \A1;0.70 N.P.T. +3.55 N.P.T. +2.85 N.P.T. +/-0.00 N.P.T. +2.50 N.P.T. +1.80 N.P.T. +/-0.00 \A1;0.70 \A1;1.80 \A1;2.50 SNAK BAR FACHADA SNACK BAR CABALLERIZAS FACHADA CABALLERIZAS \A1;3.30 ETAPA : GRANJA LUDICA Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO ETAPA : SALON DE JUEGOS Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO ETAPA : GIMNASIO Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO 1 2 3 4 5 6 7 A B C D E F vestibulo baño vest mujeres baño vest hombres area de reposo temazcal CAJA npt. +/- 0.00 npt. + 3.00 npt. + 5.00 npt. +/- 7.00 B 2 Z1 2 1 A Z2 3 5 5 5 5 sube sube ETAPA : TEMAZCAL Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO 5 \A1;7.90 \A1;10.50 5 4 C \A1;3.25 5 \A1;5.95 5 npt. + 5.00 npt. + 6.00 npt. + 9.00 npt. + 10.00 npt. + 11.00 npt. + 12.00 1 3 5 6 7 8 FACHADA PRINCIPAL npt. + 3.00 npt. +/- 0.00 ETAPA : TEMAZCAL Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO CORTE TRANSVERSAL camara refri camara cong 5 5 5 5 5 C 3 B A D 2 1 5 5 5 5 C' B' A' D' 5 E' 5 5 5 PLANTA BAJA Espera caja Recepcion sube npt. + 3.00 sube 2 1 4 5 5 5 5 D C B A A B D C 5 5 5 5 5 5 5 5 PLANTA ALTA npt. + 3.00 npt. + 3.00 baja baja OF. CHEF baja sube sube COMEDOR 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 C F D E A B G H J B C D E' 3 5 5 1 2 4 PLANTA MEZZANINE npt. + 3.00 npt. + 3.00 D D D D D D D D D D D D D D D D CORTE LONGITUDINAL FACHADA PRINCIPAL npt. +/- 0.00 npt. + 6.00 npt. + 10.00 npt. + 19.00 5 5 5 5 5 5 5 5 npt. + 3.00 5 5 5 5 5 5 5 npt. +/- 0.00 npt. + 6.00 npt. + 10.00 npt. + 19.00 npt. + 3.00 5 npt. + 15.20 ETAPA : RESTAURANTE Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO ETAPA : RESTAURANTE Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO ETAPA : RESTAURANTE Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO 1 2 3 4 5 6 G D B A C E A B C D E F A B C D E F 5 5 5 5 5 sala de juego sala de juego sala de juego sala de juego sala de juego sala de juego FACHADA CORTE A-A´ A B C D E F sala de juego sala de juego sala de juego pasillo SALA DE BLACK JACK 5 5 5 5 5 5 niv. + 3.67 niv. +3.17 niv. +1.20 niv. + 4.50 5 5 5 5 5 GRANJA LUDICA GRANJA LUDICA FACHADA A B C D E F CORTE 5 SALON DE AERONBICOS LOCKERS LAVOS PISCINA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 temazcal bodega bodega bodega bodega npt. + 0.00 npt. + 1.00 npt. + 4.00 npt. + 5.00 npt. + 6.00 npt. + 7.00 1 2 3 4 5 6 7 8 9 10 BAÑO VESTIDOR MUJERES BAÑO VESTIDOR HOMBRES 5 5 5 5 5 \A1;A \A1;A' TEMAZCAL \A1;A \A1;A' 5 NORTE NORTE \A1;A' \A1;A' \A1;A' \A1;A \A1;A \A1;A plancha com parrilla 6 q coccion baño maria 6 ent estufon doble marmita volteo estufa ind 4 q estufa radial horno electr fregadero doble refri doble puerta mesa en isla base refrigerada asador com freidor ind 20l maq p/ hielo rebanadora de carnes licuadora ind camara cong alacena y bodega camara refri recepcion de mercancia despacho aderezo y presentacion lavado de loza barra buffet area secretarial recepcion lobby jefe de mantenimiento enfermeria recursos humanos y pagos jefe de adquisiciones lobby bar caja fuerte contador modulos de trabajo estancia oficina gerente sala de juntas sanitarios mujeres sanitarios mujeres sanitarios hombres bodega aseo AMA DE LLAVES bodega A B C D F G H I J K L M N O 2 1 7 6 5 Z Y X W V U T S R Q P 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PLANTA \A1;2.65 \A1;3.70 \A1;2.45 \A1;2.25 5 5 \A1;7.15 \A1;4.40 5 \A1;11.25 \A1;18.20 A 1 2 3 4 5 B C D E F \A1;A \A1;A' RECAMARA RECAMARA PRINCIPAL COMEDOR ESTANCIA COCINA BAÑO-VESTIDOR TERRAZA BAÑO PLANTA VILLA JUNIOR \A1;1.00 \A1;3.05 \A1;3.05 \A1;1.85 \A1;4.45 \A1;2.20 \A1;4.45 \A1;2.20 \A1;8.95 \A1;13.30 1 2 3 4 5 A B C D E \A1;A \A1;A' HABITACION DOBLE sanitarios hombres recepcion lobby jefe de mantenimiento recursos humanos y pagos jefe de adquisiciones caja fuerte sanitarios mujeres sanitarios hombres bodega aseo AMA DE LLAVES bodega A B C D F I J K L M N O 2 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PLANTA of. chef alacena y bodega recepcion de mercancia despacho aderezo y presentacion lavado de loza sube sube plancha com parrilla 6 q gabinete p comp coccion baño maria 6 ent coccion coccion coccion coccion estufon doble marmita volteo estufa ind 4 q estufa radial horno electr fregadero doble refri doble puerta mesa en isla base refrigerada asador com freidor ind 20l maq p/ hielo rebanadora de carnes licuadora ind barra buffet camara refri camara cong AREA DE MESAS sube 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 C F D E A B G H J B C D E' 3 5 5 1 2 4 2 1 4 3 5 5 5 5 D C B A A B D C 5 5 5 5 5 5 5 5 1 2 3 4 PLANTA BAJA PLANTA TECHOS PLANTA ALTA npt. + 3.00 npt. +/- 0.00 npt. + 3.00 baja baja npt. + 18.00 npt. + 15.00 npt. + 7.00 npt. +/- 0.00 npt. + 3.00 UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO SUPERFICIE DE TERRENO 22 Ha CENTRO ECOTURISTICO Y HOTEL U.N.A.M. FACULTAD DE ESTUDIOS SUPERIORES "ARAGON" ARQUITECTURA DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS ESCALA GRAFICA A-01 ESCALA 1:200 ACOTACIONES: METROS GRUPO: 2551 SEMESTRE: 2011- II RESTAURANTE 1 2 5 10 npt. +/- 0.00 CROQUIS DE LOCALIZACION CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:150 A-03 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:200 A-02 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:200 A-04 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:100 A-05 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:100 A-05 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:50 A-05 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO \A1;1.45 \A1;1.60 5 \A1;1.45 \A1;0.60 5 5 \A1;11.10 \A1;4.65 \A1;5.80 \A1;2.45 \A1;2.45 \A1;9.05 \A1;24.40 1 2 3 4 6 7 5 A B C D E F \A1;A \A1;A' PLANTA VILLA MASTER RECAMARA PRINCIPAL RECAMARA RECAMARA COMEDOR ESTANCIA BAÑO-VESTIDOR BAÑO COCINA TERRAZA \A1;2.65 \A1;3.70 \A1;2.45 \A1;2.25 5 5 \A1;7.15 \A1;4.40 5 \A1;11.25 \A1;18.20 A 1 2 3 4 5 B C D E F \A1;A \A1;A' RECAMARA RECAMARA PRINCIPAL COMEDOR ESTANCIA COCINA BAÑO-VESTIDOR TERRAZA BAÑO PLANTA VILLA JUNIOR \A1;4.45 \A1;4.45 \A1;2.30 \A1;1.00 \A1;2.00 \A1;1.00 \A1;3.05 \A1;1.75 \A1;2.40 \A1;4.45 \A1;4.45 \A1;2.30 \A1;11.20 \A1;22.40 A 3 4 5 6 7 B C D E F G \A1;A \A1;A' HABITACION CUADRUPLE RECAMARA RECAMARA RECAMARA RECAMARA BAÑO BAÑO ESTANCIA ESTANCIA TERRAZA TERRAZA \A1;1.00 \A1;3.05 \A1;3.05 \A1;1.85 \A1;4.45 \A1;2.20 \A1;4.45 \A1;2.20 \A1;8.95 \A1;13.30 1 2 3 4 5 A B C D E \A1;A \A1;A' HABITACION DOBLE CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:100 A-05 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:150 A-03 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:200 A-02 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:200 A-04 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:100 A-05 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:100 A-05 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:100 A-05 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO CROQUIS DE LOCALIZACION 1 2 5 10 RESTAURANTE SEMESTRE: 2011- II GRUPO: 2551 ACOTACIONES: METROS ESCALA 1:100 A-05 ESCALA GRAFICA ALUMNOS: ALANIS LIRA ALEJNDRO \W5.15464; GUADARRAMA MANDUJANO AZAEL \W5.15464; VERGARA VILLARREAL MARCOS PROFRS: Cto. Dr. ARQ. TENORIO GNECCO CÉSAR \W5.15464; Mtro. ARQ. YAÑEZ GUERRA DAVID I. DISE\U+00D1O ARQUITECTONICO INTEGRAL iV (taller de medio físico.) ARQUITECTURA "ARAGON" FACULTAD DE ESTUDIOS SUPERIORES U.N.A.M. CENTRO ECOTURISTICO Y HOTEL SUPERFICIE DE TERRENO 22 Ha UBICACION: Sta. Ma. PALAPA TEOTIHUACÁN ESTADO DE MÉXICO \A1;2.00 \A1;2.00 \A1;2.85 \A1;12.65 \A1;18.50 \A1;1.00 \A1;2.00 \A1;3.00 \A1;R34.50 \A1;R11.20 \A1;R16.20 \A1;R21.20 \A1;R26.20 \A1;24° \A1;2.90 \A1;5.36 \A1;5.36 \A1;5.32 \A1;5.32 \A1;5.32 \A1;5.32 \A1;5.36 \A1;5.36 \A1;5.40 \A1;5.32 \A1;4.45 \A1;5.87 \A1;5.75 \A1;70.05 \A1;5.24 \A1;5.21 \A1;5.21 \A1;5.20 \A1;5.20 \A1;5.24 \A1;5.24 \A1;5.28 \A1;5.20 \A1;4.37 \A1;5.28 \A1;5.28 \A1;3.74 \A1;67.19 \A1;32.00 \A1;45°0'0" \A1;45°0'0" \A1;4.50 \A1;8.10 \A1;5.45 \A1;7.76 \A1;8.00 \A1;7.00 \A1;4.00 \A1;5.00 \A1;24.00 \A1;5.00 \A1;4.00 \A1;7.01 \A1;24.00 \A1;8.00 \A1;45° \A1;45° \A1;45° \A1;7.00 \A1;4.00 \A1;10.01 \A1;4.00 \A1;7.00 \A1;8.00 \A1;48.00 \A1;45° \A1;45° \A1;45° \A1;45° \A1;8.00 \A1;5.00 \A1;8.00 \A1;7.00 \A1;7.00 \A1;8.00 \A1;4.00 \A1;4.00 \A1;2.00 \A1;1.00 \A1;5.00 \A1;31.00 \A1;5.00 \A1;4.00 \A1;20.00 \A1;45° \A1;45° \A1;45° \A1;7.73 \A1;6.76 \A1;3.86 \A1;9.66 \A1;3.86 \A1;6.76 \A1;4.51 \A1;8.00 \A1;7.31 \A1;3.86 \A1;9.66 \A1;3.86 \A1;7.31 \A1;5.00 \A1;43.64 \A1;44.51 \A1;7.00 \A1;6.00 \A1;4.50 \A1;1.00 \A1;14.40 \A1;2.60 \A1;14.40 \A1;7.00 \A1;7.00 \A1;3.00 \A1;7.00 \A1;7.00 \A1;31.00 \A1;35.42 \A1;7.88 \A1;3.94 \A1;11.88 \A1;3.84 \A1;27.74 \A1;5.55 \A1;5.60 \A1;5.55 \A1;5.55 \A1;5.55 \A1;19.80 \A1;4.30 \A1;4.30 \A1;4.37 \A1;4.32 \A1;23.80 \A1;4.00 \A1;4.90 \A1;5.00 \A1;5.00 \A1;4.90 \A1;27.74 \A1;35.42 \A1;7.88 \A1;3.94 \A1;11.88 \A1;11.72 \A1;24.00 \A1;7.00 \A1;6.00 NORTE \A1;2.65 \A1;3.70 \A1;2.45 \A1;2.25 5 5 \A1;7.15 \A1;4.40 5 \A1;11.25 \A1;18.20 A 1 2 3 4 5 B C D E F C B E A F \A1;3.00 \A1;1.75 \A1;A \A1;A' area secretarial recepcion lobby jefe de mantenimiento enfermeria recursos humanos y pagos jefe de adquisiciones lobby bar caja fuerte contador site modulos de trabajo estancia oficina gerente sala de juntas sanitarios mujeres sanitarios hombres sanitarios mujeres sanitarios hombres bodega aseo AMA DE LLAVES bodega A B C D F G H I J K L M N O 2 1 7 6 5 Z Y X W V U T S R Q P A B C D E F 1 2 3 4 G D B A C E 1 2 3 4 5 6 A 5 5 A 1 2 ETAPA : VILLA JUNIOR Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO RECAMARA RECAMARA PRINCIPAL COMEDOR ESTANCIA COCINA BAÑO-VESTIDOR TERRAZA BAÑO PLANTA VILLA JUNIOR FACHADA VILLA JUNIOR A C E 2 N.P.T. +3.50 \A1;3.00 \A1;3.50 \A1;0.50 N.P.T. +3.00 N.P.T. +/-0.00 CORTE A-A' VILLA JUNIOR ETAPA : VILLA MASTER Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO \A1;1.45 \A1;1.60 5 \A1;1.45 \A1;0.60 5 5 \A1;11.10 \A1;4.65 \A1;5.80 \A1;2.45 \A1;2.45 \A1;9.05 \A1;24.40 1 2 3 4 6 7 5 A B C D E F \A1;A \A1;A' PLANTA VILLA MASTER FACHADA VILLA MASTER CORTE A-A' VILLA MASTER A B C D A E A N.P.T. +4.25 N.P.T. +3.75 N.P.T. +/-0.00 N.P.T. +3.50 N.P.T. +3.00 N.P.T. +/-0.00 \A1;0.60 \A1;4.25 \A1;3.65 \A1;4.25 \A1;3.65 \A1;0.60 RECAMARA PRINCIPAL RECAMARA RECAMARA COMEDOR ESTANCIA BAÑO-VESTIDOR BAÑO COCINA RECAMARA PRINCIPAL COMEDOR BAÑO-VESTIDOR ESTANCIA RECAMARA PRINCIPAL RECAMARA ESTANCIA ESTANCIA BAÑO-VESTIDOR ETAPA : VILLA JUNIOR Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO \A1;4.45 \A1;4.45 \A1;2.30 \A1;1.00 \A1;2.00 \A1;1.00 \A1;3.05 \A1;1.75 \A1;2.40 \A1;4.45 \A1;4.45 \A1;2.30 \A1;11.20 \A1;22.40 A 2 3 4 5 6 7 B C D E F G 1 \A1;A \A1;A' A D G F B N.P.T. +3.50 N.P.T. +3.00 N.P.T. +/-0.00 N.P.T. +3.50 N.P.T. +3.00 N.P.T. +/-0.00 A B C D E F \A1;0.60 \A1;3.00 \A1;3.50 \A1;3.50 \A1;3.00 \A1;0.60 FACHADA HABITACION CUADRUPLE FACHADA HABITACION CUADRUPLE HABITACION CUADRUPLE RECAMARA RECAMARA RECAMARA RECAMARA BAÑO BAÑO ESTANCIA ESTANCIA TERRAZA TERRAZA TERRAZA ETAPA : VILLA JUNIOR Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO \A1;1.00 \A1;3.05 \A1;3.05 \A1;1.85 \A1;4.45 \A1;2.20 \A1;4.45 \A1;2.20 \A1;8.95 \A1;13.30 1 2 3 4 5 A B C D E \A1;A \A1;A' N.P.T. +3.50 N.P.T. +3.00 N.P.T. +/-0.00 A C E \A1;3.50 \A1;3.00 \A1;0.50 \A1;3.50 \A1;3.00 \A1;0.50 N.P.T. +3.25 N.P.T. +3.00 N.P.T. +/-0.00 B 1 C D 3 5 4 FACHADA HABITACION DOBLE FACHADA HABITACION DOBLE HABITACION DOBLE ETAPA : VILLA JUNIOR Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO A A \A1;3.55 \A1;2.85 \A1;0.70 N.P.T. +3.55 N.P.T. +2.85 N.P.T. +/-0.00 N.P.T. +2.50 N.P.T. +1.80 N.P.T. +/-0.00 \A1;0.70 \A1;1.80 \A1;2.50 SNAK BAR FACHADA SNACK BAR CABALLERIZAS FACHADA CABALLERIZAS \A1;3.30 ETAPA : GRANJA LUDICA Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO ETAPA : SALON DE JUEGOS Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO ETAPA : GIMNASIO Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO 1 2 3 4 5 6 7 A B C D E F ETAPA : SALON CAMPESTRE Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO ETAPA : JARDIN BOTANICO Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO 5 5 5 5 5 5 \A1;10.00 5 \A1;7.20 \A1;6.00 \A1;26.10 \A1;15.90 \A1;16.75 \A1;74.00 \A1;16.75 \A1;15.90 \A1;11.05 F C A D E 1 2 3 4 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 ETAPA : ADMINISTRACION Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO vestibulo baño vest mujeres baño vest hombres area de reposo temazcal CAJA npt. +/- 0.00 npt. + 3.00 npt. + 5.00 npt. +/- 7.00 B 2 Z1 2 1 A Z2 3 5 5 5 5 sube sube ETAPA : TEMAZCAL Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO 5 \A1;7.90 \A1;10.50 5 4 C \A1;3.25 5 \A1;5.95 5 npt. + 5.00 npt. + 6.00 npt. + 9.00 npt. + 10.00 npt. + 11.00 npt. + 12.00 1 3 5 6 7 8 FACHADA PRINCIPAL npt. + 3.00 npt. +/- 0.00 ETAPA : TEMAZCAL Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO CORTE TRANSVERSAL camara refri camara cong 5 5 5 5 5 C 3 B A D 2 1 5 5 5 5 C' B' A' D' 5 E' 5 5 5 PLANTA BAJA Espera caja Recepcion sube npt. + 3.00 sube 2 1 4 5 5 5 5 D C B A A B D C 5 5 5 5 5 5 5 5 PLANTA ALTA npt. + 3.00 npt. + 3.00 baja baja OF. CHEF baja sube sube COMEDOR 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 C F D E A B G H J B C D E' 3 5 5 1 2 4 PLANTA MEZZANINE npt. + 3.00 npt. + 3.00 D D D D D D D D D D D D D D D D CORTE LONGITUDINAL FACHADA PRINCIPAL npt. +/- 0.00 npt. + 6.00 npt. + 10.00 npt. + 19.00 5 5 5 5 5 5 5 5 npt. + 3.00 5 5 5 5 5 5 5 npt. +/- 0.00 npt. + 6.00 npt. + 10.00 npt. + 19.00 npt. + 3.00 5 npt. + 15.20 ETAPA : RESTAURANTE Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO ETAPA : RESTAURANTE Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO ETAPA : RESTAURANTE Proceso de Diseño Arquitectónico DISEÑO ARQUITECTÓNICO INTEGRAL IV (T. M. F.) Vespertino Profrs.: Cdto. a Dr. en Arq. Tenorio Gnecco César, Mtro. en Arq. Yáñez Guerra David Ignacio. grupo: 2552 PARTIDO 1 2 3 4 5 6 G D B A C E A B C D E F 5 5 N.P.T. +6.50 N.P.T. +5.50 N.P.T. +/-0.00 \A1;6.50 N.P.T. +4.50 B A B C D E F 5 5 5 5 5 sala de juego sala de juego sala de juego sala de juego sala de juego sala de juego FACHADA CORTE A-A´ A B C D E F sala de juego sala de juego sala de juego pasillo SALA DE BLACK JACK 5 5 5 5 5 5 niv. + 3.67 niv. +3.17 niv. +1.20 niv. + 4.50 5 5 5 5 5 GRANJA LUDICA GRANJA LUDICA FACHADA A B C D E F CORTE 5 SALON DE AERONBICOS LOCKERS LAVOS PISCINA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 temazcal bodega bodega bodega bodega npt. + 0.00 npt. + 1.00 npt. + 4.00 npt. + 5.00 npt. + 6.00 npt. + 7.00 1 2 3 4 5 6 7 8 9 10 BAÑO VESTIDOR MUJERES BAÑO VESTIDOR HOMBRES 5 5 5 5 5 \A1;A \A1;A' BODEGA BODEGA REFRIGERADOR COCINA TEMAZCAL \A1;A \A1;A' \A1;A' \A1;A 5 \A1;A' \A1;A \A1;A \A1;A' \A1;A \A1;A' PLANTA CORTE FACHADA PLANTA CORTE FACHADA PLANTA CORTE FACHADA 5 5 NORTE NORTE
