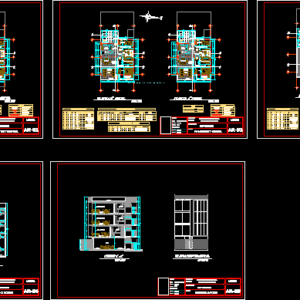

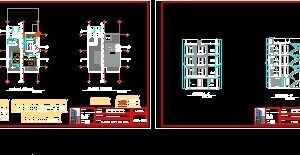

Edifucio Multifamily DWG Full Project for AutoCAD

This project includes the design of a building intended for Multifamily Housing consisting of four levels and a roof. And for each floor built the following areas: First floor: 72.50 m2. Second floor: 72.50 m2. Third floor: 72.50 m2. Roof: 72.50 m2.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

made by coconut, nm, plant first level, second level floor, dining room, kitchen, living room, – – -, master bedroom, bedroom, entrance, garage, cut a – a, drying rack, project :, lamina, flat :, location: , province :, department :, district :, wanchaq, cusco, date :, scale :, nelly cama maque, owner :, sector :, indicated, type, width, height, alfeiz., quantity, box of spans – windows, – —–, characteristics, curtain wall, service bedroom, box of openings – doors, —-, number of sheets, type of hinges, mdf and melamine counterplate, pm, metal grate, cant., box vain – screens, legend, block and brick walls, glass block wall, concrete slab, concrete columns, beams projection, duct, b – b cut, glass block, c – c cut, living – dining room, bedroom srvicio, main income, ss.hh, projection second level, frontal elevation, areas, free area, ibarra chipa cesar augusto, designer :, asotea plant, laundry, barbecue, pl anta ceilings, reservoir

Raw text data extracted from CAD file:

Hecho por coco 3,82 3,02 0,5 2,52 0,5 3,32 0,5 7,35 3,82 0,5 3,32 0,5 3,32 0,5 3,82 9,15 3,5 2,2 1,35 1,02 0,9 1,15 2,2 2,15 2,2 3,35 3 3,25 2,2 2 3,25 2,4 0,55 2,15 0,91 1,7 0,7 0,9 3,5 4,07 3,57 1 3,55 0,65 3,3 7,5 0,4 2,2 0,4 2,2 0,4 2,2 0,4 2,6 11,61 2,4 2,4 2,4 2,6 0,4 2,2 0,4 2,2 0,4 2,2 0,4 2,4 11,61 2,4 2,4 2,4 2,6 1 4 5 6 3 9 10 11 12 13 7 14 15 2 8 16 1,2 1,9 2,5 2,5 0,9 1,9 0,9 3,82 3,02 0,5 2,52 0,5 3,32 0,5 7,35 3,5 0,75 2,15 0,91 4,07 3,55 0,65 3,3 7,5 1,2 2,5 2,5 2,65 3,82 0,5 3,32 0,5 3,32 0,5 3,82 9,15 3,75 1.02 0,9 2,2 3,35 3 3,25 2,2 2 3,25 2,45 0,6 1,7 0,7 0,9 3,5 1 N.M 2,2 0,4 2,2 0,4 2,4 11,6 11,6 1,3 0,3 2,2 2,6 2,4 0,2 2,4 0,2 2,4 0,2 2,6 2,1 11,8 0,18 0,18 0,18 0,18 0,18 0,18 0,18 0,18 2,4 2,4 2,6 3,82 3,02 0,5 2,52 0,5 3,32 0,5 7,35 0,9 2,25 0,7 0,25 1 2,1 0,8 3,3 7,05 7,05 1,55 1,65 2,35 0,25 0,25 0,25 1,2 3,82 3,82 0,5 3,32 0,5 3,32 0,5 2,55 10,7 1,7 0,55 1,25 5,35 2,1 0,8 1,2 2,5 1,25 0,25 1 1,1 3,5 3,25 0,9 1,55 1,15 2,2 1,55 1,3 0,3 2,4 2,2 1,3 0,3 2,2 2,4 0.185 0.185 0.185 0.185 0,18 2,4 0,18 0,18 0,18 0,2 2,4 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 0,25 0,25 0,25 1,25 1,2 1,2 1,25 3,82 3,02 0,5 2,52 0,5 3,32 0,5 7,35 3,5 0,75 2,15 0,91 4,07 3,55 0,65 3,3 7,5 1,9 2,5 0,9 2,65 1,15 2,2 1,2 1,2 1,25 3,82 0,5 3,32 0,5 3,32 0,5 3,82 9,15 3,75 1.02 0,9 2,2 3,35 3 3,25 2,2 2 3,25 2,45 0,6 1,7 0,7 0,9 3,5 1 1,2 2,5 1,3 1 0,4 2,2 0,4 1 0,15 1,2 0,15 0,15 1,85 1 0,2 2,4 0,2 2,4 0,2 2,4 0,2 2,77 11,77 1,62 4,02 2,44 2,88 1,56 0,6 4,48 2,83 0,9 3,35 1,02 0,15 1,2 0,15 0,93 1,35 1,73 0,8 0,65 1,2 1,2 1,2 2,5 1,2 1,2 2,5 1,2 PLANTA PRIMER NIVEL ESC: 1/50 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 1' 2' 3' A B C A' B' C' PLANTA SEGUNDO NIVEL ESC: 1/50 COMEDOR COCINA SALA 0.90 2.10 P - - - 0.90 2.10 P - - - 0.90 2.10 P - - - AREA :8.59 m2 AREA :13.43 m2 AREA :17.00 m2 AREA :5.05 m2 DORMITORIO PRINCIPAL DORMITORIO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL DORMITORIO PRINCIPAL COCINA COCINA COCINA INGRESO INGRESO INGRESO SALA COCHERA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A A 2 4 5 6 3 8 9 10 11 12 13 5 7 14 15 5 5 5 5 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W5.25226; PISO LAMINADO \W7.56255; ROBLE 6mm \W5.25226; PISO LAMINADO \W7.56255; ROBLE 6mm N.P.T + 2.97 N.P.T + 2.97 N.P.T + 2.97 N.P.T + 2.97 N.P.T + 2.97 N.P.T + 2.97 N.P.T + 2.97 N.P.T +0.17 N.P.T +0.17 N.P.T + 2.97 N.P.T + 2.97 N.P.T + 5.57 N.P.T + 5.57 N.P.T + 8.17 N.P.T + 8.17 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 1' 2' 3' A B C A' B' C' PLANTA 3 NIVEL ESC: 1/50 COMEDOR COCINA SALA AREA :8.59 m2 AREA :13.43 m2 AREA :17.00 m2 AREA :5.05 m2 DORMITORIO PRINCIPAL DORMITORIO 5 5 5 5 1.02 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A A 2 4 5 6 3 8 9 10 11 12 13 5 7 14 15 5 5 5 5 5 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W5.25226; PISO LAMINADO \W7.56255; ROBLE 6mm \W5.25226; PISO LAMINADO \W7.56255; ROBLE 6mm N.P.T + 5.57 N.P.T + 5.57 N.P.T + 5.57 N.P.T + 5.57 N.P.T + 5.57 N.P.T + 2.97 N.P.T + 5.57 ER CORTE A - A ESC: 1/50 B B B B TENDEDERO \C7;VIVIENDA MULTIFAMILIAR\H1.1141x;\L PROYECTO: LAMINA PLANO: UBICACION: PROVINCIA: DEPARTAMENTO: DISTRITO: WANCHAQ CUSCO CUSCO FECHA: ESCALA: NELLY CAMA MAQUE PROPIETARIA: SECTOR: SAN JUDAS CHICO L - 3A - 6 \C7;PLANTAS 1ER Y 2DO NIVEL \C7;AR-01 JULIO 2012 INDICADAS MC V-06 V-07 P-02 P-02 P-03 P-02 0.90 2.10 P - - - 0.90 2.10 P - - - 0.90 2.10 P - - - V-06 V-07 P-02 P-02 P-02 TIPO ANCHO ALTO ALFEIZ. CANTIDAD V-01 V-03 V-04 1.70 0.90 0.85 2.00 0.60 1.90 1.30 0.50 1.30 1 CUADRO DE VANOS - VENTANAS V-05 0.80 2.00 0.60 V-07 MC V-06 1.90 1.30 0.30 3.00 10.60 1 1 1 4 1 2.30 4 1.90 ------ ------ CARACTERISTICAS MURO CORTINA DORMITORIO DE SERVICIO DORMITORIO DE SERVICIO SALA SALA DORMITORIO COCINA V-09 V-08 1.05 0.55 0.60 4 0.60 5 SS.HH DORM. PRINCIPAL C/ MURO BLOCK DE VIDRIO SS.HH DORM. PRINCIPAL C/ MURO BLOCK DE VIDRIO TIPO ANCHO ALTO ALFEIZ. P-01 P-02 P-03 1.25 0.90 0.70 2.10 CUADRO DE VANOS - PUERTAS 2.10 2.10 ---- ---- ---- Nº DE HOJAS 01 01 CARACTERISTICAS N° DE BISAGRAS POR HOJA TIPO DE BISAGRAS \W1.42599; 04 \W1.44980; 03 \W1.44980; 03 \W4.89219; B. CAPUCHINA de 3 1/2" 01 CONTRAPLACADA MDF Y MELAMINA P-M 1.00 2.10 ---- 01 \W1.42599; 04 \W9.05953; BISAGRA CAPUCHINA de 4" REJA METALICA MADERA SÓLIDA TEMPLADA ( PUERTA VERONA) \W4.89219; B. CAPUCHINA de 3 1/2" CANT. 1 1 14 9 CONTRAPLACADA MDF Y MELAMINA \W4.89219; B. CAPUCHINA de 3 1/2" TIPO ANCHO ALTO ALFEIZ. CUADRO DE VANOS - MAMPARAS Nº DE HOJAS CARACTERISTICAS CANT. M-02 M-01 1.93 2.40 3.32 2.40 02 04 ---- ---- MAMPARA CORREDIZA CON PERFILERIA DE ALUMINIO Y CRISTAL TEMPLADO DE 6mm MAMPARA CORREDIZA CON PERFILERIA DE ALUMINIO Y CRISTAL TEMPLADO DE 6mm LEYENDA MUROS DE BLOQUETA Y LADRILLO MURO BLOCKS DE VIDRIO PLACA DE CONCRETO COLUMNAS DE CONCRETO PROYECCION DE VIGAS COCHERA \W0.35053; SS.HH DUCTO 5 5 5 5 5 5 5 5 5 5 5 5 N.P.T + 2.97 CORTE B - B ESC: 1/50 \C7;VIVIENDA MULTIFAMILIAR\H1.1141x;\L PROYECTO: LAMINA PLANO: UBICACION: PROVINCIA: DEPARTAMENTO: DISTRITO: WANCHAQ CUSCO CUSCO FECHA: ESCALA: NELLY CAMA MAQUE PROPIETARIA: SECTOR: SAN JUDAS CHICO L - 3A - 6 \C7;PLANTAS 3ER Y 4TO NIVEL \C7;AR-02 JULIO 2012 INDICADAS TIPO ANCHO ALTO ALFEIZ. CANTIDAD V-01 V-03 V-04 1.70 0.90 0.85 2.00 0.60 2.00 1.30 0.60 1.30 1 CUADRO DE VANOS - VENTANAS V-05 0.80 2.00 0.60 MC V-06 1.90 3.00 10.60 1 1 1 4 1 2.30 4 ------ ------ CARACTERISTICAS MURO CORTINA DORMITORIO DE SERVICIO DORMITORIO DE SERVICIO SALA SALA DORMITORIO COCINA 4 5 SS.HH DORM. PRINCIPAL C/ MURO BLOCK DE VIDRIO SS.HH DORM. PRINCIPAL C/ MURO BLOCK DE VIDRIO TIPO ANCHO ALTO ALFEIZ. P-01 P-02 P-03 1.25 0.90 0.70 2.10 CUADRO DE VANOS - PUERTAS 2.10 2.10 ---- ---- ---- Nº DE HOJAS 01 01 CARACTERISTICAS N° DE BISAGRAS POR HOJA TIPO DE BISAGRAS \W1.42599; 04 \W1.44980; 03 \W1.44980; 03 \W4.89219; B. CAPUCHINA de 3 1/2" 01 CONTRAPLACADA MDF Y MELAMINA P-M 1.00 2.10 ---- 01 \W1.42599; 04 \W9.05953; BISAGRA CAPUCHINA de 4" REJA METALICA MADERA SÓLIDA TEMPLADA ( PUERTA VERONA) \W4.89219; B. CAPUCHINA de 3 1/2" CANT. 1 1 14 9 CONTRAPLACADA MDF Y MELAMINA \W4.89219; B. CAPUCHINA de 3 1/2" TIPO ANCHO ALTO ALFEIZ. CUADRO DE VANOS - MAMPARAS Nº DE HOJAS CARACTERISTICAS CANT. M-02 M-01 1.93 2.40 3.32 2.40 02 04 ---- ---- MAMPARA CORREDIZA CON PERFILERIA DE ALUMINIO Y CRISTAL TEMPLADO DE 6mm MAMPARA CORREDIZA CON PERFILERIA DE ALUMINIO Y CRISTAL TEMPLADO DE 6mm \C7;VIVIENDA MULTIFAMILIAR\H1.1141x;\L PROYECTO: LAMINA PLANO: UBICACION: PROVINCIA: DEPARTAMENTO: DISTRITO: WANCHAQ CUSCO CUSCO FECHA: ESCALA: NELLY CAMA MAQUE PROPIETARIA: SECTOR: SAN JUDAS CHICO L - 3A - 6 \C7;PLANO CORTES \C7;AR-04 JULIO 2012 INDICADAS BLOCK DE VIDRIO 0,18 0,25 0,18 0,25 0,18 0,25 0,18 0,18 0,18 0,18 0,18 0,18 0,18 01 01 01 01 0,18 C C C C CORTE C - C ESC: 1/50 SALA SALA - COMEDOR SALA - COMEDOR COCINA COCINA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \C7;VIVIENDA MULTIFAMILIAR\H1.1141x;\L PROYECTO: LAMINA PLANO: UBICACION: PROVINCIA: DEPARTAMENTO: DISTRITO: WANCHAQ CUSCO CUSCO FECHA: ESCALA: NELLY CAMA MAQUE PROPIETARIA: SECTOR: SAN JUDAS CHICO L - 3A - 6 \C7;CORTE Y ELEVACION \C7;AR-05 JULIO 2012 INDICADAS 5 5 5 5 5 5 5 5 0.90 2.10 P - - - SALA COCHERA DORMITORIO DE SRVICIO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 1' 2' 3' A B C A' B' C' AREA :22.48 m2 5 5 5 5 0.90 2.10 P - - - AREA :5.38 m2 A A 0.90 2.10 P - - - 5 5 N.P.T +0.17 \W8.11562; PISO DE CEMENTO \W9.39182; PULIDO N.P.T + 0.17 N.P.T +0.17 N.P.T +0.17 N.P.T + 0.15 N.P.T + 0.17 N.P.T +0.17 \W8.11562; PISO DE CEMENTO \W6.27936; FROTACHADO \W7.33784; PISO DE CERAMICO \W7.84711; GRIS 30X30 \W7.38527; PISO BALTICO GRIS \W6.99202; 30X30 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W7.33784; PISO DE CERAMICO \W7.84711; GRIS 30X30 \W7.33784; PISO DE CERAMICO \W7.84711; GRIS 30X30 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 B B 5 5 5 5 V-01 V-03 V-05 V-04 P-01 P-02 P-02 M-01 INGRESO PRINCIPAL P-M C C NPT +/-0.00 5 SS.HH \W5.64860; PISO GRANILLA \W6.19467; BLANCO 30X30 V-08 V-09 0.70 2.10 P - - - AREA :4.72m2 5 5 P-03 SS.HH \W5.64860; PISO GRANILLA \W6.19467; BLANCO 30X30 V-08 V-09 0.70 2.10 P - - - AREA :4.72m2 1.80 1.80 V-09 V-08 1.05 0.55 0.60 0.60 1.80 1.80 V-07 1.30 0.30 1.90 V-07 5 0,185 0,25 0,185 0,25 0,185 0,25 0,185 0,185 0,185 0,185 0,185 \W0.35053; SS.HH DUCTO 5 5 5 5 BLOCK DE VIDRIO 0,18 0,25 0,18 0,25 0,18 0,25 0,18 0,18 0,18 0,18 0,18 0,18 0,18 0,18 \W0.35053; SS.HH DUCTO 5 5 5 5 BLOCK DE VIDRIO 0,18 0,25 0,18 0,25 0,18 0,25 0,18 0,18 0,18 0,18 0,18 0,18 0,18 0,18 N.P.T +/-0.00 N.P.T +0.17 N.P.T + 5.57 N.P.T + 8.17 0.185 0.185 0.185 0.185 SALA - COMEDOR COCINA 5 5 5 5 5 5 5 N.P.T +/-0.00 N.P.T +0.17 N.P.T +0.17 N.P.T + 2.97 N.P.T + 5.57 N.P.T + 8.17 5 5 5 5 5 5 5 5 5 5 5 PROYECCION SEGUNDO NIVEL ELEVACION FRONTAL ESC: 1/50 5 5 5 P-03 0.70 2.10 P - - - AREA :37.22 m2 SS.HH 5 1 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 1' 2' 3' A B C A' B' C' PLANTA 4 NIVEL ESC: 1/50 COMEDOR COCINA SALA AREA :8.59 m2 AREA :13.43 m2 AREA :17.00 m2 AREA :5.05 m2 DORMITORIO PRINCIPAL DORMITORIO 5 5 5 5 1.02 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A A 2 4 5 6 3 8 9 10 11 12 13 5 7 14 15 5 5 5 5 5 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W4.77416; PORCELANATO SUPER \W4.77416; WHITE 60X60 \W5.25226; PISO LAMINADO \W7.56255; ROBLE 6mm \W5.25226; PISO LAMINADO \W7.56255; ROBLE 6mm N.P.T + 5.57 N.P.T + 5.57 N.P.T + 5.57 N.P.T + 5.57 N.P.T + 5.57 N.P.T + 2.97 N.P.T + 5.57 TO B B 0.90 2.10 P - - - 0.90 2.10 P - - - 0.90 2.10 P - - - V-06 V-07 P-02 P-02 P-02 C C 5 5 P-03 SS.HH \W5.64860; PISO GRANILLA \W6.19467; BLANCO 30X30 V-08 V-09 0.70 2.10 P - - - AREA :4.72m2 V-07 5 1 5 5 5 M-02 AREAS Area construida 1er nivel 70.75 m2 area libre 35% Area construida 2do nivel 74.60 m2 LEYENDA MUROS DE BLOQUETA Y LADRILLO MURO BLOCKS DE VIDRIO PLACA DE CONCRETO COLUMNAS DE CONCRETO PROYECCION DE VIGAS AREAS Area construida 3er nivel Area construida 4to nivel 74.60 m2 74.60 m2 5 N.P.T + 11.10 N.P.T + 11.10 N.P.T + 11.10 N.P.T + 11.10 5 5 5 5 N.P.T + 11.10 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 Ibarra Chipa Cesar Augusto proyectista: Ibarra Chipa Cesar Augusto proyectista: Ibarra Chipa Cesar Augusto proyectista: Ibarra Chipa Cesar Augusto proyectista: \C7;VIVIENDA MULTIFAMILIAR\H1.1141x;\L PROYECTO: LAMINA PLANO: UBICACION: PROVINCIA: DEPARTAMENTO: DISTRITO: WANCHAQ CUSCO CUSCO FECHA: ESCALA: NELLY CAMA MAQUE PROPIETARIA: SECTOR: SAN JUDAS CHICO L - 3A - 6 \C7;PLANTAS 3ER Y 4TO NIVEL \C7;AR-03 JULIO 2012 INDICADAS TIPO ANCHO ALTO ALFEIZ. CANTIDAD V-01 V-03 V-04 1.70 0.90 0.85 2.00 0.60 2.00 1.30 0.60 1.30 1 CUADRO DE VANOS - VENTANAS V-05 0.80 2.00 0.60 MC V-06 1.90 3.00 10.60 1 1 1 4 1 2.30 4 ------ ------ CARACTERISTICAS MURO CORTINA DORMITORIO DE SERVICIO DORMITORIO DE SERVICIO SALA SALA DORMITORIO COCINA 4 5 SS.HH DORM. PRINCIPAL C/ MURO BLOCK DE VIDRIO SS.HH DORM. PRINCIPAL C/ MURO BLOCK DE VIDRIO TIPO ANCHO ALTO ALFEIZ. P-01 P-02 P-03 1.25 0.90 0.70 2.10 CUADRO DE VANOS - PUERTAS 2.10 2.10 ---- ---- ---- Nº DE HOJAS 01 01 CARACTERISTICAS N° DE BISAGRAS POR HOJA TIPO DE BISAGRAS \W1.42599; 04 \W1.44980; 03 \W1.44980; 03 \W4.89219; B. CAPUCHINA de 3 1/2" 01 CONTRAPLACADA MDF Y MELAMINA P-M 1.00 2.10 ---- 01 \W1.42599; 04 \W9.05953; BISAGRA CAPUCHINA de 4" REJA METALICA MADERA SÓLIDA TEMPLADA ( PUERTA VERONA) \W4.89219; B. CAPUCHINA de 3 1/2" CANT. 1 1 14 9 CONTRAPLACADA MDF Y MELAMINA \W4.89219; B. CAPUCHINA de 3 1/2" TIPO ANCHO ALTO ALFEIZ. CUADRO DE VANOS - MAMPARAS Nº DE HOJAS CARACTERISTICAS CANT. M-02 M-01 1.93 2.40 3.32 2.40 02 04 ---- ---- MAMPARA CORREDIZA CON PERFILERIA DE ALUMINIO Y CRISTAL TEMPLADO DE 6mm MAMPARA CORREDIZA CON PERFILERIA DE ALUMINIO Y CRISTAL TEMPLADO DE 6mm 01 01 V-09 V-08 1.05 0.55 0.60 0.60 1.80 1.80 V-07 1.30 0.30 1.90 LEYENDA MUROS DE BLOQUETA Y LADRILLO MURO BLOCKS DE VIDRIO PLACA DE CONCRETO COLUMNAS DE CONCRETO PROYECCION DE VIGAS AREAS Area construida 3er nivel Area construida 4to nivel 74.60 m2 74.60 m2 Ibarra Chipa Cesar Augusto proyectista: 1 2 3 1' 2' 3' A B C A' B' C' PLANTA ASOTEA ESC: 1/50 A A N.P.T + 13.80 B B LAVANDERIA TENDEDERO PARRILLERA 1 2 3 1' 2' 3' A B C A' B' C' PLANTA TECHOS ESC: 1/50 A A N.P.T + 13.80 B B RESERVORIO N.P.T + 13.80 N.P.T + 13.80 N.P.T + 13.80 N.P.T + 13.80 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 AREA :2.60 m2 \W5.64860; PISO GRANILLA \W6.19467; BLANCO 30X30 0.70 2.10 P - - - P-03 V-08 C C C C 5 5 5 5 2 4 5 6 3 8 9 10 11 12 13 5 7 14 15 5 1 5 5 2 4 5 6 3 8 9 10 11 12 13 5 7 14 15 5 1 5 5 \C7;VIVIENDA MULTIFAMILIAR\H1.1141x;\L PROYECTO: LAMINA PLANO: UBICACION: PROVINCIA: DEPARTAMENTO: DISTRITO: WANCHAQ CUSCO CUSCO FECHA: ESCALA: NELLY CAMA MAQUE PROPIETARIA: SECTOR: SAN JUDAS CHICO L - 3A - 6 \C7;RENDERS \C7;AR-06 JULIO 2012 INDICADAS Ibarra Chipa Cesar Augusto proyectista:

Language	Spanish
Drawing Type	Full Project
Category	Condominium
Additional Screenshots
File Type	dwg
Materials	Concrete, Glass, Other
Measurement Units	Metric
Footprint Area
Building Features	Garage
