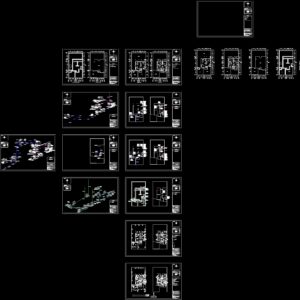

In this plane are isometric storm drainage; sanitary drainage; hot water and cold water; as well as electrical installations with symbolism; architectural plans; foundations and facade

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Cpvc, Cpvc reduction, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc of, Sanitary water, Diam, qualification, Architectural plans, Panotla tlax. av. reform, House room, San nicolas panotla col. center, revised:, flat:, Location:, property:, scale, draft:, date, Mts., Dimension, N.p.t., Niv Finished floor, low, goes up, store, Francisco i. log, av. reform, Symbology, Cloth dimensions, Axes dimensions, north, parking lot, Street lost boy, Location, Francisco i. log, House room, Flowers gonzález luis fernando, do not. From list, elaborated:, Arq. Hidalgo ballina javier mauro, qualification, Architectural plans, Panotla tlax. av. reform, House room, San nicolas panotla col. center, revised:, flat:, Location:, property:, scale, draft:, date, Mts., Dimension, N.p.t., Niv Finished floor, low, goes up, store, Francisco i. log, av. reform, Symbology, Cloth dimensions, Axes dimensions, north, parking lot, Street lost boy, Location, Francisco i. log, House room, Flowers gonzález luis fernando, do not. From list, elaborated:, Arq. Hidalgo ballina javier mauro, qualification, Hydraulic installation, Panotla tlax. av. reform, House room, San nicolas panotla col. center, revised:, flat:, Location:, property:, scale, draft:, date, Mts., Dimension, store, Francisco i. log, av. reform, Symbology, Cold water supply, Supply hot water, north, parking lot, Street lost boy, Location, Francisco i. log, House room, Flowers gonzález luis fernando, do not. From list, elaborated:, Arq. Hidalgo ballina javier mauro, low level, top floor, qualification, Isometric, Panotla tlax. av. reform, House room, San nicolas panotla col. center, revised:, flat:, Location:, property:, scale, draft:, date, Mts., Dimension, store, Francisco i. log, av. reform, Symbology, north, parking lot, Street lost boy, Location, Francisco i. log, House room, Flowers gonzález luis fernando, do not. From list, elaborated:, Arq. Hidalgo ballina javier mauro, Cold water supply, Supply hot water, Cpvc of, Cpvc, Cpvc reduction, Cpvc of, Cpvc reduction, Cpvc, Cpvc of, Cpvc, Cpvc reduction, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc reduction, Cpvc of, Cpvc reduction, Cpvc reduction, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc reduction, Cpvc of, Cpvc, Cpvc reduction, Cpvc of, Cpvc, Cpvc reduction, Cpvc, Cpvc of, Cpvc reduction, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc reduction, Cpvc reduction, Cpvc, Cpvc reduction, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc reduction, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc reduction, Cpvc, Cpvc of, Cpvc, Cpvc reduction, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc reduction, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc reduction, Cpvc, Cpvc of, Cpvc reduction, Cpvc reduction, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc reduction, Cpvc of, Cpvc, Cpvc reduction, Cpvc of, Cpvc, Cpvc reduction, Cpvc, Cpvc of, Cpvc reduction, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc reduction, Cpvc reduction, Cpvc, Cpvc reduction, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc reduction, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, qualification, Hydraulic installation, Panotla tlax. av. reform, House room, San nicolas panotla col. center, revised:, flat:, Location:, property:, scale, draft:, date, Mts., Dimension, store, Francisco i. log, av. reform, Symbology, Cold water supply, Supply hot water, north, parking lot, Street lost boy, Location, Francisco i. log, House room, Flowers gonzález luis fernando, do not. From list, elaborated:, Arq. Hidalgo ballina javier mauro, qualification, Isometric, Panotla tlax. av. reform, House room, San nicolas panotla col. center, revised:, flat:, Location:, property:, scale, draft:, date, Mts., Dimension, store, Francisco i. log, av. reform, Symbology, north, parking lot, Street lost boy, Location, Francisco i. log, House room, Flowers gonzález luis fernando, do not. From list, elaborated:, Arq. Hidalgo ballina javier mauro, Cold water supply, Supply hot water, Cpvc of, Cpvc, Cpvc reduction, Cpvc of, Cpvc reduction, Cpvc, Cpvc of, Cpvc, Cpvc reduction, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc reduction, Cpvc, Cpvc of, Cpvc reduction, Cpvc reduction, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc reduction, Cpvc of, Cpvc, Cpvc reduction, Cpvc of, Cpvc, Cpvc reduction, Cpvc, Cpvc of, Cpvc reduction, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc reduction, Cpvc reduction, Cpvc, Cpvc reduction, Cpvc, Cpvc of, Cpvc, reduction, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc reduction, Cpvc of, Cpvc, Cpvc of, Cpvc, Cpvc of, Cpvc

Raw text data extracted from CAD file:

5.08 1.50 4.20 1.90 1.25 1.43 3.65 19.00 4.08 19.00 1.50 4.20 1.90 1.25 5.08 1.00 2.08 1.58 11.00 1.00 2.15 1.35 2.85 1.50 4.08 6.85 1.50 5.08 3.08 2.85 1.00 0.65 2.18 1.25 1.58 11.00 1.00 2.15 1.35 1.85 3.35 5.08 3.08 2.85 1.65 2.28 1.15 2.08 2.50 1.00 5.08 1.00 0.50 1.00 A 3 1 2 6 4 5 7 D C B E B 1.00 3.65 19.00 5.08 1.50 4.20 1.90 1.25 4.08 19.00 1.58 11.00 1.00 2.15 1.35 2.85 1.50 4.20 1.90 1.25 1.43 5.08 3.08 2.85 1.00 0.65 2.18 1.25 2.08 1.58 11.00 1.00 2.15 1.35 1.85 3.35 5.08 2.50 1.00 5.08 3.08 2.85 1.65 2.28 1.15 0.50 1.00 1.00 2.08 1.50 4.08 6.85 1.50 5.08 n.p.t.± 0.00 \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' 5.08 1.50 4.20 1.90 1.25 1.43 3.65 19.00 2.08 1.58 11.00 1.00 2.15 1.35 1.85 5.08 7.35 1.00 5.08 3.08 2.85 1.65 2.28 1.15 0.50 1.00 5.08 1.50 4.20 1.90 1.25 1.43 3.65 19.00 2.08 1.58 11.00 1.00 2.15 1.35 1.85 5.08 7.35 1.00 5.08 3.08 2.85 1.65 2.28 1.15 0.50 1.00 \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 2.83m de 3/4'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 0.10m de 3/4'' 5.08 1.50 4.20 1.90 1.25 4.08 19.00 1.00 1.58 11.00 1.00 2.15 1.35 2.85 1.50 4.08 3.08 2.85 1.00 0.65 2.18 1.25 2.08 6.85 1.50 5.08 \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 1.20m de 3/4'' 5.08 1.50 4.20 1.90 1.25 4.08 19.00 1.00 1.58 11.00 1.00 2.15 1.35 2.85 1.50 4.08 3.08 2.85 1.00 0.65 2.18 1.25 2.08 8.92 3.57 5.08 \A1;Tee 4'' \A1;Coladera de 6'' AGUA SANITARIA \A1;h \A1;e \A1;100w \A1;100w \A1;3H N°10 2H N° 12 diam 3/4'' \A1;EXCUSADO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 n.p.t.± 0.10 n.p.t.± 0.10 n.p.t.± 0.10 n.p.t.± 0.10 n.p.t.± 0.00 n.p.t.± 0.10 n.p.t.± 3.30 n.p.t.± 1.45 n.p.t.± 2.80 n.p.t.± 2.80 n.p.t.± 2.80 n.p.t.± 2.80 n.p.t.± 2.80 n.p.t.± 2.80 CALIFICACIÓN PLANTAS ARQUITECTONICAS PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:100 INMUEBLE: ESCALA PROYECTO: 29/SEP/2015 FECHA MTS. ACOTACION N.P.T. B S NIV. DE PISO TERMINADO BAJA SUBE TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA COTAS A PAÑO COTAS A EJES NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO S B UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO CALIFICACIÓN PLANTAS ARQUITECTONICAS PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:100 INMUEBLE: ESCALA PROYECTO: 29/SEP/2015 FECHA MTS. ACOTACION N.P.T. B S NIV. DE PISO TERMINADO BAJA SUBE TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA COTAS A PAÑO COTAS A EJES NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 n.p.t.± 0.10 n.p.t.± 0.10 n.p.t.± 0.10 n.p.t.± 0.10 n.p.t.± 0.00 n.p.t.± 0.10 n.p.t.± 3.30 n.p.t.± 1.45 n.p.t.± 2.80 n.p.t.± 2.80 n.p.t.± 2.80 n.p.t.± 2.80 n.p.t.± 2.80 n.p.t.± 2.80 S B 5 5 5 5 5 CALIFICACIÓN INSTALACION HIDRAULICA PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:100 INMUEBLE: ESCALA PROYECTO: 30/SEP/2015 FECHA MTS. ACOTACION TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA SUBMINISTRO AGUA FRÍA SUBMINISTRO AGUA CALIENTE NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO PLANTA BAJA PLANTA ALTA n.p.t.± 0.00 n.p.t.± 0.00 CALIFICACIÓN ISOMETRICO 1 PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:50 INMUEBLE: ESCALA PROYECTO: 30/SEP/2015 FECHA MTS. ACOTACION TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO SUBMINISTRO AGUA FRÍA SUBMINISTRO AGUA CALIENTE \A1;Tubo cpvc 5.40m de 3/4'' \A1;Tubo cpvc 2.45m de 3/4'' \A1;Tubo cpvc 5.15m de 3/4'' \A1;Tubo cpvc 3.86m de 3/4'' \A1;Tee cpvc 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tee cpvc 3/4'' \A1;Tee cpvc 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tubo cpvc 1.78m de 3/4'' \A1;Tubo cpvc 0.98m de 3/4'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Tubo cpvc 2.65m de 3/4'' \A1;Tubo cpvc 1.64m de 3/4'' \A1;Tubo cpvc 2.08m de 3/4'' \A1;Tubo cpvc 2.08m de 3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 2.88m de 3/4'' \A1;Tee cpvc 3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tubo cpvc 0.30m de 3/4'' \A1;Tubo cpvc 0.30m de 3/4'' \A1;Tubo cpvc 0.68m de 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 1.30m de 1/2'' \A1;Tubo cpvc 1.30m de 1/2'' \A1;Tubo cpvc 2.70m de 3/4'' \A1;Tubo cpvc 2.70m de 3/4'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tee cpvc 3/4'' \A1;Tee cpvc 3/4'' \A1;Tubo cpvc 2.80m de 3/4'' \A1;Tubo cpvc 2.80m de 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 3.35m de 3/4'' \A1;Tubo cpvc 3.35m de 3/4'' \A1;Tubo cpvc 5.06m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 1.04m de 3/4'' \A1;Tubo cpvc 1.01m de 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tee cpvc 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee reduccion cpvc 3/4''-3/4''-1/2'' \A1;Tee reduccion cpvc 3/4''-3/4''-1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 1.02m de 3/4'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.20m de 3/4'' \A1;Tubo cpvc 3.59m de 3/4'' \A1;Tubo cpvc 1.75m de 3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.10m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 5.40m de 3/4'' \A1;Tubo cpvc 5.15m de 3/4'' \A1;Tubo cpvc 4.68m de 3/4'' \A1;Tee cpvc 3/4'' \A1;Tee cpvc 3/4'' \A1;Tubo cpvc 1.78m de 3/4'' \A1;Tubo cpvc 0.98m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 4.90m de 3/4'' \A1;Tee cpvc 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 2.65m de 3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Tubo cpvc 1.64m de 3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 2.08m de 3/4'' \A1;Tubo cpvc 2.08m de 3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 2.88m de 3/4'' \A1;Tee cpvc 3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tubo cpvc 0.30m de 3/4'' \A1;Tubo cpvc 0.30m de 3/4'' \A1;Tubo cpvc 0.68m de 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 1.30m de 1/2'' \A1;Tubo cpvc 1.30m de 1/2'' \A1;Tubo cpvc 2.70m de 3/4'' \A1;Tubo cpvc 2.70m de 3/4'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tee cpvc 3/4'' \A1;Tee cpvc 3/4'' \A1;Tubo cpvc 2.80m de 3/4'' \A1;Tubo cpvc 2.80m de 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 5.06m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 1.04m de 3/4'' \A1;Tubo cpvc 1.01m de 3/4'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee reduccion cpvc 3/4''-3/4''-1/2'' \A1;Tee reduccion cpvc 3/4''-3/4''-1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 1.02m de 3/4'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.20m de 3/4'' \A1;Tubo cpvc 3.59m de 3/4'' \A1;Tubo cpvc 1.75m de 3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.10m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 3.35m de 3/4'' \A1;Tubo cpvc 3.35m de 3/4'' 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 n.p.t.± 3.30 n.p.t.± 5.70 CALIFICACIÓN INSTALACION HIDRAULICA PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:100 INMUEBLE: ESCALA PROYECTO: 30/SEP/2015 FECHA MTS. ACOTACION TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA SUBMINISTRO AGUA FRÍA SUBMINISTRO AGUA CALIENTE NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO CALIFICACIÓN ISOMETRICO PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:50 INMUEBLE: ESCALA PROYECTO: 30/SEP/2015 FECHA MTS. ACOTACION TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO SUBMINISTRO AGUA FRÍA SUBMINISTRO AGUA CALIENTE \A1;Tubo cpvc 3.08m de 1/2'' \A1;Tee cpvc 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tee cpvc 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tubo cpvc 1.78m de 3/4'' \A1;Tubo cpvc 0.98m de 3/4'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Tubo cpvc 1.00m de 3/4'' \A1;Tubo cpvc 2.08m de 3/4'' \A1;Tubo cpvc 2.08m de 3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee cpvc 3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tubo cpvc 0.30m de 3/4'' \A1;Tubo cpvc 0.30m de 3/4'' \A1;Tubo cpvc 0.68m de 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 1.30m de 1/2'' \A1;Tubo cpvc 1.30m de 1/2'' \A1;Tubo cpvc 2.70m de 3/4'' \A1;Tubo cpvc 2.70m de 3/4'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 3/4'' \A1;Codo cpvc 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 3.35m de 3/4'' \A1;Tubo cpvc 3.35m de 3/4'' \A1;Tubo cpvc 5.06m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 1.04m de 3/4'' \A1;Tubo cpvc 1.01m de 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tee cpvc 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee reduccion cpvc 3/4''-3/4''-1/2'' \A1;Tee cpvc 3/4'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee reduccion 3/4"-1/2''-3/4" \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 1.02m de 3/4'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.20m de 3/4'' \A1;Tubo cpvc 3.59m de 3/4'' \A1;Tubo cpvc 1.75m de 3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.10m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 5.08m de 1/2'' \A1;Tubo cpvc 2.60m de 1/2'' \A1;Tee cpvc 1/2'' \A1;Tee cpvc 3/4'' \A1;Tubo cpvc 1.78m de 3/4'' \A1;Tubo cpvc 0.98m de 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tee cpvc 3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Tubo cpvc 1.64m de 3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 2.08m de 3/4'' \A1;Tubo cpvc 2.08m de 3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee cpvc 3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tubo cpvc 0.30m de 3/4'' \A1;Tubo cpvc 0.30m de 3/4'' \A1;Tubo cpvc 0.68m de 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 1.30m de 1/2'' \A1;Tubo cpvc 1.30m de 1/2'' \A1;Tubo cpvc 2.70m de 3/4'' \A1;Tubo cpvc 2.70m de 3/4'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tee cpvc 3/4'' \A1;Tee cpvc 3/4'' \A1;Tubo cpvc 2.80m de 3/4'' \A1;Tubo cpvc 2.80m de 3/4'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 5.06m de 3/4'' \A1;Tubo cpvc 2.05m de 3/4'' \A1;Tubo cpvc 1.04m de 3/4'' \A1;Tubo cpvc 1.01m de 3/4'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.18m de 3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° reduccion 3/4''-1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee reduccion cpvc 3/4''-3/4''-1/2'' \A1;Tee reduccion cpvc 3/4''-3/4''-1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 1.02m de 3/4'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Tubo cpvc 0.20m de 3/4'' \A1;Tubo cpvc 3.59m de 3/4'' \A1;Tubo cpvc 1.75m de 3/4'' \A1;Tee reduccion cpvc 3/4''-1/2''-3/4'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.18m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.65m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.20m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.28m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Tubo cpvc 0.10m de 1/2'' \A1;Tubo cpvc 0.15m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.30m de 1/2'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 1.20m de 3/4'' CALIFICACIÓN PLANTAS ARQUITECTONICAS PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:100 INMUEBLE: ESCALA PROYECTO: 29/SEP/2015 FECHA MTS. ACOTACION N.P.T. NIV. DE PISO TERMINADO TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA COTAS A PAÑO COTAS A EJES NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 n.p.t.± 3.30 n.p.t.± 5.70 PLANTA DE AZOTEA CALIFICACIÓN PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:100 INMUEBLE: ESCALA PROYECTO: 29/SEP/2015 FECHA MTS. ACOTACION TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO \A1;Tubo cpvc 0.78m de 1/2'' \A1;Tubo cpvc 2.80m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 1.50m de 1/2'' \A1;Tubo cpvc 1.68m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 0.70m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 0.70m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tee cpvc 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tee cpvc 3/4'' \A1;Tee cpvc 1/2'' \A1;Tubo cpvc 0.78m de 1/2'' \A1;Tubo cpvc 2.80m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 1.50m de 1/2'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 2.55m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 0.70m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 2.60m de 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 1.16m de 3/4'' \A1;Tubo cpvc 1.16m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 1.00m de 3/4'' \A1;Tubo cpvc 5.60m de 1/2'' \A1;Tubo cpvc 5.60m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 5.60m de 1/2'' \A1;Tubo cpvc 5.60m de 3/4'' \A1;Tubo cpvc 2.83m de 3/4'' \A1;Tubo cpvc 3.65m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.45m de 1/2'' \A1;Tee reduccion cpvc 3/4"-3/4''-1/2'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 0.20m de 3/4'' \A1;Tubo cpvc 2.70m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 0.78m de 3/4'' \A1;Tubo cpvc 2.83m de 3/4'' \A1;Tubo cpvc 3.65m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 1/2'' \A1;Tubo cpvc 0.45m de 1/2'' \A1;Tee reduccion cpvc 3/4"-3/4''-1/2'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 0.20m de 3/4'' \A1;Tubo cpvc 2.70m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 0.78m de 3/4'' \A1;Tee cpvc 3/4'' \A1;Tubo cpvc 0.10m de 3/4'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 1.60m de 3/4'' \A1;Tubo cpvc 3.67m de 3/4'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Tubo cpvc 3.26m de 3/4'' \A1;Tubo cpvc 2.56m de 3/4'' \A1;Tubo cpvc 2.40m de 3/4'' \A1;Tubo cpvc 2.40m de 3/4'' \A1;Tubo cpvc 5.60m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 1.85m de 3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tee cpvc 3/4'' \A1;Tee cpvc 3/4'' \A1;Tubo cpvc 1.20m de 1/2'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 1.60m de 3/4'' \A1;Tubo cpvc 3.67m de 3/4'' \A1;Tubo cpvc 0.65m de 3/4'' \A1;Tubo cpvc 3.26m de 3/4'' \A1;Tubo cpvc 2.56m de 3/4'' \A1;Tubo cpvc 2.40m de 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tee cpvc 3/4'' \A1;Tee cpvc 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Codo cpvc 90° 3/4'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 1.20m de 3/4'' \A1;Codo cpvc 3/4'' \A1;Tee cpvc 3/4'' \A1;Tubo cpvc 1.00m de 3/4'' \A1;Tubo cpvc 1.00m de 3/4'' \A1;Codo cpvc 3/4'' \A1;Codo cpvc 3/4'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Codo cpvc 3/4'' \A1;Codo cpvc 3/4'' \A1;Tubo cpvc 0.10m de 3/4'' \A1;Tubo cpvc 0.10m de 3/4'' \A1;Tubo cpvc 1.00m de 3/4'' \A1;Tubo cpvc 1.00m de 3/4'' \A1;Codo cpvc 3/4'' \A1;Codo cpvc 3/4'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 1.10m de 3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Tubo cpvc 0.28m de 3/4'' \A1;Codo cpvc 3/4'' \A1;Codo cpvc 3/4'' \A1;Tubo cpvc 0.10m de 3/4'' \A1;Tubo cpvc 0.10m de 3/4'' 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 n.p.t.± 0.10 n.p.t.± 0.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PLANTA DE CIMENTACION CALIFICACIÓN SANITARIO Y PLUVIAL PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:100 INMUEBLE: ESCALA PROYECTO: 29/SEP/2015 FECHA MTS. ACOTACION TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO CALIFICACIÓN ISOMETRICO PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:50 INMUEBLE: ESCALA PROYECTO: 30/SEP/2015 FECHA MTS. ACOTACION TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO AGUA PLUVIAL AGUA SANITARIA \A1;npr -0.60m \A1;npr -0.67m \A1;npr -0.86m \A1;npr -0.60m \A1;npr -0.90m \A1;npr -0.97m \A1;npr -0.72m \A1;npr -0.90m \A1;npr -0.96m \A1;npr -0.62m \A1;Codo cpvc 90° 2'' \A1;Codo cpvc 90° 2'' \A1;Codo reduccion cpvc 90° 4''-2'' \A1;Codo cpvc 90° 2'' \A1;Codo cpvc 90° 2'' \A1;Codo cpvc 90° 2'' \A1;Codo cpvc 90° 2'' \A1;Codo cpvc 90° 2'' \A1;Codo reduccion cpvc 90° 4''-2'' \A1;Codo cpvc 90° 2'' \A1;Codo cpvc 90° 2'' \A1;Codo cpvc 90° 4'' \A1;Codo cpvc 90° 4'' \A1;Codo cpvc 90° 4'' \A1;Codo cpvc 45° 4'' \A1;Codo cpvc 45° 4'' \A1;Codo cpvc 90° 4'' \A1;Codo cpvc 90° 2'' \A1;Codo reduccion cpvc 90° 4''-2'' \A1;Codo cpvc 45° 4'' \A1;Codo cpvc 45° 4'' \A1;Codo cpvc 90° 6'' \A1;Codo cpvc 45° 6'' \A1;Codo cpvc 45° 6'' \A1;Tee cpvc de 4'' \A1;Tee cpvc de 4'' \A1;Tee cpvc reduccion 4''-4''-2'' \A1;Tee cpvc reduccion 4''-4''-2'' \A1;Tee cpvc reduccion 4''-4''-2'' \A1;Tee reduccion 4''-4''-2'' \A1;Codo cpvc 45° 4'' \A1;Codo cpvc 45° 4'' \A1;Tee cpvc 4'' \A1;Tee cpvc reduccion 2''-4''-4'' \A1;Tee cpvc reduccion 4''-4''-2'' \A1;Tubo cpvc 6.00m de 6'' \A1;Tubo cpvc 6.00m de 6'' \A1;Tubo cpvc 3.90m de 6'' \A1;Tubo cpvc 0.35m de 6'' \A1;Tubo cpvc 0.85m de 6'' \A1;Tubo cpvc 4.50m de 6'' \A1;Tubo cpvc 1.44m de 6'' \A1;Tubo cpvc 0.78m de 6'' \A1;Tubo cpvc 5.12m de 6'' \A1;Tubo cpvc 2.13m de 6'' \A1;Tee cpvc de 6'' \A1;Codo cpvc 90° 6'' \A1;Tubo cpvc 1.31m de 6'' \A1;Tubo cpvc 1.00m de 6'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 1.10m de 2'' \A1;Tubo cpvc 1.10m de 2'' \A1;Tubo cpvc 1.10m de 2'' \A1;Tubo cpvc 0.96m de 4'' \A1;Tubo cpvc 0.55m de 2'' \A1;Tubo cpvc 0.55m de 2'' \A1;Tubo cpvc 0.55m de 2'' \A1;Tubo cpvc 0.55m de 2'' \A1;Tubo cpvc 0.10m de 4'' \A1;Tubo cpvc 0.10m de 4'' \A1;Tubo cpvc 0.10m de 4'' \A1;Tubo cpvc 0.60m de 2'' \A1;Tubo cpvc 0.48m de 4'' \A1;Tubo cpvc 1.02m de 4'' \A1;Tubo cpvc 1.03m de 4'' \A1;Tubo cpvc 0.60m de 2'' \A1;Tubo cpvc 0.90m de 4'' \A1;Tubo cpvc 0.90m de 4'' \A1;Tubo cpvc 0.10m de 4'' \A1;Tubo cpvc 3.30m de 4'' \A1;Tubo cpvc 2.10m de 4'' \A1;Tubo cpvc 1.10m de 4'' \A1;Tubo cpvc 1.85m de 4'' \A1;Tubo cpvc 2.88m de 4'' \A1;Tubo cpvc 0.97m de 4'' \A1;Tubo cpvc 0.66m de 4'' \A1;Tubo cpvc 3.10m de 4'' \A1;Tubo cpvc 3.10m de 4'' \A1;Tubo cpvc 0.38m de 4'' \A1;Tubo cpvc 0.89m de 4'' \A1;Tubo cpvc 0.72m de 4'' \A1;Tubo cpvc 1.57m de 4'' \A1;Tubo cpvc 2.63m de 4'' \A1;Tubo cpvc 6.00m de 4'' \A1;Tubo cpvc 0.50m de 4'' \A1;Tubo cpvc 0.88m de 4'' \A1;Tubo cpvc 0.42m de 4'' \A1;Tubo cpvc 0.28m de 4'' \A1;Tubo cpvc 1.10m de 4'' \A1;Tubo cpvc 0.60m de 4'' \A1;npr -0.60m \A1;npr -0.72m \A1;npr -0.90m \A1;npr -0.96m \A1;npr -0.62m \A1;npr -0.60m \A1;npr -0.67m \A1;npr -0.86m \A1;npr -0.90m \A1;npr -0.97m \A1;Coladera de 6'' \A1;Coladera de 6'' AGUA PLUVIAL AGUA SANITARIA SUBMINISTRO AGUA FRÍA SUBMINISTRO AGUA CALIENTE INSTALACION HIDRAULICA \A1;Codo cpvc 90° 2'' \A1;Codo cpvc 90° 2'' \A1;Codo cpvc 90° 2'' \A1;Tee cpvc reduccion 4''-4''-2'' \A1;Tee cpvc reduccion 4''-4''-2'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 1.10m de 2'' \A1;Tubo cpvc 1.10m de 2'' \A1;Tubo cpvc 0.55m de 2'' \A1;Tubo cpvc 0.66m de 4'' \A1;Tubo cpvc 2.88m de 4'' \A1;Tubo cpvc 0.97m de 4'' \A1;Tubo cpvc 3.10m de 4'' \A1;Codo cpvc 90° 2'' \A1;Codo cpvc 90° 2'' \A1;Tee cpvc reduccion 4''-4''-2'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 1.10m de 2'' \A1;Tubo cpvc 0.55m de 2'' \A1;Codo cpvc 90° 4'' \A1;Tee cpvc reduccion 4''-4''-2'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 0.55m de 2'' \A1;Tubo cpvc 2.10m de 4'' \A1;Tubo cpvc 1.10m de 4'' \A1;Codo cpvc 45° 4'' \A1;Codo cpvc 45° 4'' \A1;Tubo cpvc 3.10m de 4'' \A1;Tubo cpvc 0.38m de 4'' \A1;Tubo cpvc 0.89m de 4'' \A1;Tubo cpvc 0.72m de 4'' \A1;Tubo cpvc 0.96m de 4'' \A1;Codo cpvc 90° 2'' \A1;Codo reduccion cpvc 90° 4''-2'' \A1;Codo cpvc 90° 4'' \A1;Tee cpvc 4'' \A1;Tee cpvc reduccion 2''-4''-4'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 0.10m de 4'' \A1;Tubo cpvc 0.10m de 4'' \A1;Tubo cpvc 0.60m de 2'' \A1;Tubo cpvc 0.48m de 4'' \A1;Tubo cpvc 1.02m de 4'' \A1;Tubo cpvc 1.03m de 4'' \A1;Coladera de 6'' \A1;Codo cpvc 90° 4'' \A1;Tubo cpvc 3.30m de 4'' \A1;Tubo cpvc 1.85m de 4'' \A1;Codo cpvc 90° 2'' \A1;Codo cpvc 90° 2'' \A1;Codo reduccion cpvc 90° 4''-2'' \A1;Codo cpvc 90° 4'' \A1;Tee cpvc de 4'' \A1;Tee cpvc de 4'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 0.10m de 4'' \A1;Tubo cpvc 0.60m de 2'' \A1;Tubo cpvc 0.90m de 4'' \A1;Tubo cpvc 0.90m de 4'' \A1;Tubo cpvc 0.10m de 4'' \A1;Coladera de 6'' \A1;Codo cpvc 90° 6'' \A1;Tubo cpvc 1.31m de 6'' \A1;Tubo cpvc 1.00m de 6'' \A1;Tubo cpvc 1.57m de 4'' \A1;Tubo cpvc 6.00m de 6'' \A1;Tubo cpvc 5.12m de 6'' \A1;Tubo cpvc 2.13m de 6'' \A1;Tubo cpvc 2.63m de 4'' \A1;Tubo cpvc 6.00m de 4'' \A1;Codo cpvc 45° 6'' \A1;Codo cpvc 45° 6'' \A1;Codo cpvc 45° 4'' \A1;Codo cpvc 45° 4'' \A1;Tubo cpvc 0.78m de 6'' \A1;Tubo cpvc 0.50m de 4'' \A1;Codo cpvc 45° 4'' \A1;Codo cpvc 45° 4'' \A1;Tubo cpvc 0.88m de 4'' \A1;Tubo cpvc 0.42m de 4'' \A1;Tubo cpvc 0.28m de 4'' \A1;Codo cpvc 90° 2'' \A1;Codo reduccion cpvc 90° 4''-2'' \A1;Tubo cpvc 0.20m de 2'' \A1;Tubo cpvc 1.10m de 4'' \A1;Tubo cpvc 0.60m de 4'' B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. B.A.P. BAJADA DE AGUA PLUVIAL CALIFICACIÓN ACABADOS Y ALUMBRADO PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:100 INMUEBLE: ESCALA PROYECTO: 29/SEP/2015 FECHA MTS. ACOTACION TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO B AGUA PLUVIAL AGUA SANITARIA 1 1 1 2 2 2 3 3 3 4 4 4 5 5 5 6 6 6 \A1;AM=2.5m Lum=1200 Watts=20 Area=4m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=4m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=4m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=4m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=4m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=4m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=4m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=4m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=3.5m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=3.5m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=3.5m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=3.5m2 Directo \A1;AM=2.5m Lum=450 Watts=10 Area=2.63m2 Directo \A1;AM=4.15m Lum=950 Watts=20 Area=3m2 Directo \A1;AM=4.15m Lum=950 Watts=20 Area=3m2 Directo \A1;AM=2.7m Lum=1200 Watts=20 Area=6m2 Directo \A1;AM=2.7m Lum=1200 Watts=20 Area=6m2 Directo \A1;AM=2.7m Lum=1200 Watts=20 Area=6m2 Directo \A1;AM=2.7m Lum=1200 Watts=20 Area=6m2 Directo \A1;AM=2.7m Lum=1050 Watts=20 Area=3.94m2 Directo \A1;AM=2.7m Lum=1050 Watts=20 Area=3.94m2 Directo \A1;AM=2.7m Lum=1050 Watts=20 Area=3.94m2 Directo \A1;AM=2.7m Lum=1050 Watts=20 Area=3.94m2 Directo \A1;AM=2.7m Lum=1050 Watts=20 Area=4.5m2 Directo \A1;AM=2.7m Lum=1200 Watts=20 Area=5.25m2 Directo \A1;AM=2.7m Lum=1050 Watts=20 Area=4m2 Directo \A1;AM=2.7m Lum=950 Watts=20 Area=3.5m2 Directo \A1;AM=2.5m Lum=450 Watts=10 Area=2.63m2 Directo \A1;AM=2.7m Lum=1200 Watts=20 Area=4.5m2 Directo \A1;AM=2.7m Lum=1050 Watts=20 Area=2.63m2 Directo \A1;AM=2.7m Lum=1050 Watts=20 Area=2.63m2 Directo \A1;AM=2.7m Lum=1200 Watts=20 Area=6m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=3m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=3m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=3m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Area=3m2 Directo \A1;AM=3.0m Lum=1200 Watts=20 Area=6.25m2 Directo \A1;AM=3.0m Lum=1200 Watts=20 Area=6.25m2 Directo \A1;AM=3.0m Lum=1200 Watts=20 Area=4.17m2 Directo \A1;AM=3.0m Lum=1200 Watts=20 Area=4.17m2 Directo \A1;AM=3.0m Lum=1200 Watts=20 Area=4.17m2 Directo \A1;AM=2.5m Lum=1200 Watts=20 Difuso \A1;AM=2.5m Lum=1200 Watts=20 Difuso \A1;AM=2.5m Lum=1200 Watts=20 Difuso \A1;AM=2.5m Lum=1200 Watts=20 Difuso \A1;AM=2.5m Lum=1200 Watts=20 Difuso \A1;AM=2.5m Lum=1200 Watts=20 Difuso \A1;AM=2.5m Lum=1200 Watts=20 Difuso \A1;AM=2.5m Lum=1200 Watts=20 Difuso \A1;AM=2.5m Lum=1200 Watts=20 Difuso \A1;AM=1.2m Lum=1200 Watts=4 Area=1m2 Difuso \A1;AM=1.2m Lum=250 Watts=4 Area=1m2 Difuso \A1;AM=1.20m Lum=250 Watts=4 Area=1m2 Difuso \A1;AM=1.20m Lum=1050 Watts=20 Area=4m2 Difuso \A1;AM=1.20m Lum=1050 Watts=20 Area=4m2 Difuso \A1;AM=1.2m Lum=1050 Watts=20 Area=4m2 Difuso CALIFICACIÓN ELECTRICO PANOTLA TLAX. AV. REFORMA No.10 CASA HABITACION SAN NICOLAS PANOTLA COL. CENTRO REVISO: PLANO: UBICACION: 1:100 INMUEBLE: ESCALA PROYECTO: 29/SEP/2015 FECHA MTS. ACOTACION TIENDA "LAS MARGARITAS" FRANCISCO I. MADERO AV. REFORMA SIMBOLOGIA NORTE ESTACIONAMIENTO CALLE NIÑO PERDIDO UBICACIÓN FRANCISCO I. MADERO CASA HABITACION 2P FLORES GONZÁLEZ LUIS FERNANDO NO. DE LISTA 08 ELABORO: ARQ. HIDALGO BALLINA JAVIER MAURO B \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=10 \A1;AM=4.15m Watts=20 \A1;AM=4.15m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.5m Watts=10 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.7m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=3.0m Watts=20 \A1;AM=3.0m Watts=20 \A1;AM=3.0m Watts=20 \A1;AM=3.0m Watts=20 \A1;AM=3.0m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=2.5m Watts=20 \A1;AM=1.2m Watts=4 \A1;AM=1.2m Watts=4 \A1;AM=1.2m Watts=4 \A1;AM=1.2m Watts=20 \A1;AM=1.2m Watts=20 \A1;AM=1.2m Watts=20 \A1;a \A1;a \A1;a \A1;b \A1;b \A1;b \A1;c \A1;c \A1;d \A1;d \A1;e \A1;e \A1;e \A1;e \A1;e \A1;f \A1;f \A1;f \A1;f \A1;f \A1;g \A1;g \A1;g \A1;h \A1;h \A1;h \A1;h \A1;j \A1;i \A1;j \A1;j \A1;i \A1;i \A1;k \A1;k \A1;k \A1;k \A1;l \A1;l \A1;l \A1;l \A1;m \A1;n \A1;ñ \A1;m \A1;n \A1;n \A1;ñ \A1;ñ \A1;o \A1;p \A1;o \A1;p \A1;q \A1;q \A1;q \A1;q \A1;q \A1;r \A1;r \A1;s \A1;s \A1;t \A1;t \A1;u \A1;u \A1;v \A1;v \A1;x \A1;x \A1;y \A1;y \A1;y \A1;z \A1;z \A1;aa \A1;aa \A1;ab \A1;ab \A1;ab \A1;ab \A1;ab \A1;ab \A1;ab \A1;AM=1m Lum=650 Watts=12 Area=2.25m2 Directo \A1;AM=1.5m Lum=1050 Watts=20 Area=3.75m2 Difusa \A1;AM=2.0m Lum=1200 Watts=20 Area=4m2 Difuso \A1;AM=1m Watts=12 \A1;AM=1.5m Watts=20 \A1;AM=2.0m Watts=20 \A1;ac \A1;ac \A1;ad \A1;ad \A1;ae \A1;ae \A1;500w \A1;100w \A1;300w \A1;500w \A1;100w \A1;400w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;100w \A1;1000w \A1;100w \A1;400w \A1;100w LAMPARA EN PLAFOND \A1;3H N°8 diam 1 1/4'' \A1;1H N°8 desnudo diam 1 1/4'' \A1;al tablero 3H N°8 diam 1 1/4'' \A1;3H N°8 diam 1 1/4'' \A1;l \A1;af \A1;af \A1;3H N°10 1H N°10 D 2H N° 12 diam 3/4'' \A1;4H N°10 1H N° 10 D 4N N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 2H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;3H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;3H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;3H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D diam 3/4'' \A1;3H N°10 1H N°10 D 2H N° 12 diam 3/4'' \A1;3H N°10 1H N°10 D diam 3/4'' \A1;2H N°10 1H N°10 D diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 2H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D diam 3/4'' \A1;2H N°10 1H N°10 D diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 4H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 4H N° 12 diam 3/4'' \A1;4H N° 12 diam 3/4'' \A1;4H N° 12 diam 3/4'' \A1;4H N° 12 diam 3/4'' \A1;4H N° 12 diam 3/4'' \A1;3H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 4H N° 12 diam 3/4'' \A1;4H N° 12 diam 3/4'' \A1;h \A1;h \A1;AM=4.15m Watts=20 \A1;AM=4.15m Watts=20 \A1;2H N°10 1H N°10 D 4H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 2H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D diam 3/4'' \A1;2H N°10 1H N°10 D diam 3/4'' \A1;2H N°10 1H N°10 D diam 3/4'' \A1;2H N°10 1H N°10 D diam 3/4'' \A1;2H N°10 1H N°10 D diam 3/4'' \A1;2H N°10 1H N°10 D diam 3/4'' \A1;2H N°10 1H N°10 D 2H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 2H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;3H N°10 2H N° 12 diam 3/4'' \A1;2H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 2H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;3H N°10 diam 3/4'' \A1;2H N°10 1H N°10 D 2H N° 12 diam 3/4'' \A1;2H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 2H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' \A1;2H N° 12 diam 3/4'' \A1;3H N° 12 diam 3/4'' LAMPARA EN MURO CONTACTO APAGADOR SENCILLO CONTACTO TRIFACICO O DE ESCALERA ACOMETIDA DE LUZ CFE MEDIDOR INTERRUPTOR DE SEGURIDAD TABLERO DE DISTRIBUCION LINIA ENTUBADA POR MURO O PLAFOND LINEA ENTUBADA POR PISO LAMPARA EN PLAFOND LAMPARA EN MURO \A1;Codo cpvc 90° 1/2'' \A1;Codo cpvc 90° 1/2'' \A1;Nipple Reducicion campana Nipple menor Grifo Valvula de paso Nipple Tuerca union Jarra de aire \A1;2H N°10 1H N°10 D 2H N° 12 diam 3/4'' \A1;2H N° 12 diam 3/4'' \A1;2H N°10 1H N°10 D 3H N° 12 diam 3/4'' \A1;Diagrama de conexiones \A1;Diagrama unifilar \A1;3H N°8 diam 1 1/4'' \A1;3H N°8 diam 1 1/4'' \A1;C-1 \A1;C-2 \A1;C-3 \A1;C-4 \A1;C-5 \A1;1x30A \A1;1x30A \A1;1x30A \A1;1x20A \A1;1x20A \A1;2 N° 10 1 N° 10 D \A1;2 N° 10 1 N° 10 D \A1;2 N° 10 1 N° 10 D \A1;2 N° 12 \A1;2 N° 12 \A1;3176.00 \A1;2928.00 \A1;C-1 \A1;C-2 \A1;C-3 \A1;C-4 \A1;C-5 \A1;1x30A \A1;1x30A \A1;1x30A \A1;1x20A \A1;1x20A \A1;Fase 1 \A1;Fase 2 \A1;Neutro \A1;Bomba PRETUL 1/2 HP \A1;Codo cri \A1;Codo cri \A1;Inodoro \A1;Inodoro \A1;Inodoro \A1;Inodoro \A1;Regadera \A1;Regadera \A1;Lavabo \A1;Lavabo \A1;Lavabo \A1;Lavabadora \A1;Llave de jardin \A1;Fregadero \A1;Lavadero \A1;Lavabo \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Llave de paso de 1/2'' \A1;Medidor \A1;Toma del municipio \A1;Tubo cpvc 2.00m de 1/2'' \A1;Calentador FOSET de paso 6l/min \A1;Tinaco Rotoplas 2500 lt \A1;Cisterna Rotoplas 5000 lt \A1;Jarro de aire 2.50 m \A1;Valvula para tubo 3/4'' \A1;Tubo cpvc 0.68m de 3/4'' \A1;Valvula check
