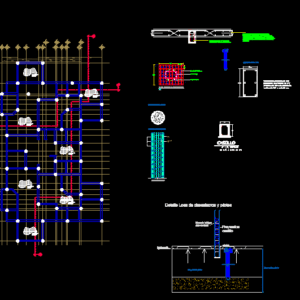

FOUNDATION PLANE WITHDETILS OF PILES; CHAINS OF LIGUE; ANTI LOCK;CASTLES. DIMENSIONAL; WITH AXIS AND CUTS

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

pile lift, spiral of, pile plant detail, pile raised detail, castle projection, detail foundation slab piles, this height is depending on the terrain, red brick wall annealed, of cm with an arm of rods of rods of with enrrace of rods of each cm., of foundation. it is used for sandy places that have black earth in abundance. With this type of foundation you can build the slabs work perimetrally against the slab recive a load upwards niformemente. the necessary excavation is done is filled with tepetate in layers of compact bench proctor the height of this is has a template of rods each in both directions. the contra bar is cm with an arm of rod rods with rod reinforcement of each cm., pile, stirrups, castle, Specifications, all measurements are in meters. Steel: the steel to be used will be an annealed wire of the no. fillings excavations will be compaction with tons of roller. The filling will be made with inert material tepetate will be made in layers no greater than cm irrigations with a minimum pressure of one ton. template will be used in all cases. of concrete of cm of thickness. minimal solid form of both dice and contratrasses in the case of using plywood will be reinforced with a bar to avoid flampero. the greased one will be out of the work with one of oil disel of the bars will be minimum of concrete will be elaborated in work with cement portland type the concrete will have to have a resistance no less will be elaborated with a tma slump of the emptying sera in wooden trough firm concrete. do not empty the concrete after minutes of elaboration. The additives will be the risk of the contractor. the curing will be the hours of emptying the concrete. in structural elements the free coating will be cm from the abutments. the slabs will have a thickness of cm. the concrete to use in chains castles must have a resistance no less concrete to use in slabs will have a foundation the foundation will be base of piles slab of foundation with reinforcement of reinforcing steel with a resistance in both directions every concrete cm made in work with a resistance not less walls the walls will be an annealing red septum of joints seated with proportion lead cuatrapeado thread., grill, structural plant, esc., piloting projection, stirrups, cm rods, with rod stirrup rods cm, of foundation of cm of double armed with steel of reinforcement with a resistance no less with rod of each cm in both directions made in work with a resistance no less, of each cm, cm rods, Location:, student:, type of plane:, Flat key:, scale:, date:, place:, Mexico City., executive., san miguel de gto., unscaled., of January of

Raw text data extracted from CAD file:

6.3 3.15 2.15 3.65 2.35 3.85 4 2.5 2.8 3.35 5.95 1.9 2.15 4.15 4.15 1 4 4.25 3.24 2.5 2.8 4 2.65 3.35 5.95 1.9 2.15 4.15 4.15 6.65 1 2.15 4.15 1.44 1.95 4.65 2.15 2.96 4.5 4.25 3.24 4 2.65 3.65 3 B B' A A' \A1;20 \A1;20 30 cm 60 cm \A1;0.9191m \A1;0.9191m 0.9190911764568455 0.919091175922631 ELEVACION PILOTE \A1;Estribos en espiral de 1/2''. \A1;18 d=1'' DETALLE PLANTA PILOTE DETALLE ALZADO PILOTE 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 A B C E F G H I J K L M N N 2 3 4 5 6 7 8 9 10 11 12 15 16 17 18 19 20 21 22 23 24 25 26 14 13 D \A1;CONTRATRABE contra-trabe Proyeccion castillo Detalle Losa de cimentacion y pilotes Esta altura es varible, dependiendo del terreno Muro de tabique rojo recocido \A1;Contratrabe de 30x60 cm con un armado de 4 varillas de 1" y 2 varillas de 5/8" con enrrace de varillas de 1/2" a cada 25 cm. \A1;Losa de cimentación. se utilizar para lugares arenosos y que tiene en abundancia tierra negra. Con este tipo de cimentacion se pueden contruir de 3 a 5 niveles; Las losas trabajan perimetralmente con contra trabe, la losa recive una carga hacia arriba niformemente. Se hace la excavacion necesaria y se rellena de tepetate en capas de 20cm (Material de banco compacto 95% proctor la altura de esta es variable, tiene una plantilla de varillas de 1" a cada 20cm en ambos sentidos. La contra trabe es de 30x60 cm con un armado de 4 varillas de 1" y 2 varillas de 5/8" con enrrace de varillas de 1/2" a cada 25 cm. \A1;Proyeccion pilote \A1;Proyeccion pilote 20 4V 1/2, ESTRIBOS 20 CASTILLO \W8.21780; ESPECIFICACIONES 1.- Todas las medidas son en metros. 2.- Acero: a ) El acero a usarse sera de un Fy=4200 Kg/cm2, alambre recocido del No. 18. 3.- Rellenos y escabaciones a ) La excavacion sera a maquina, la compactacion con rodillo de 3 toneladas. b ) El relleno se hara con material inerte ( Tepetate ), y se hara en capas no mayores de 20 cm a 2 riegos con una presion minima de una Tonelada. 4.- Plantilla a ) Se usara en todos los casos. De concreto F'c=100 Kg/cm2 y de 5 a 7 cm de espesor. 5.- Cimbra a ) Maciza minima de 1" tanto en dados como en zapatas y contratrabes en caso de usar triplay se reforzara con barrote para evitar el flampeo. b ) El engrasado sera fuera de la obra con un 50% de disel y 50% de aceite del 140, los barrotes seran minimo de 1 1/2". 6.- Concreto a ) Sera elaborado en obra con cemento portland tipo III, el concreto debera tener una resistencia no menor a F'c=200 Kg/cm2 se elaborara con un TMA 3/4" revenimiento de 10 + o - 2. b ) El vaciado sera en artesa de madera o firme de concreto. c ) No se vaciara el concreto despues de 30 minutos de elaborado. d ) Los aditivos seran a cuenta y riesgo del contratista. e ) El curado sera a las 3 horas de vaciado el concreto. 7.- En elementos estructurales el recubrimiento libre sera de 2 cm a partir de los estribos. 8.- Las losas tendran un espesor de 30 cm. 9.- El concreto a usar en cadenas y castillos debera tener una resistencia no menor a f'c=150 Kg/cm2. 10.- El concreto a usar en losas tendra un F'c=200 Kg/cm2. 11.- Cimentacion a ) La cimentacion sera a base de pilotes y losa de cimentacion con armado de acero de refuerzo de 1" con una resistencia fy=4200 kg/cm2 en ambos sentidos a cada 20 cm y concreto hecho en obra con una resistencia no menor a 200kg/cm2. 12.- Muros a ) Los Muros seran de tabique rojo recocido de 7x14x28, junteados y asentados con mortero=arena en proporcion 1:5 a plomo hilo y nivel, cuatrapeado. 30 cm 60 cm Parrilla Ø7/8'' C/30cms. \A1;1.20 PLANTA ESTRUCTURAL ZAPATA-PEDESTAL \A1;1.20 ESC. 1:10 Proyeccion pilote Estribos de 1/2" \A1;0.3m \A1;0.3m VARILLAS DE 1" @ 20 cm (AMBOS SENTIDOS) \A1;CONTRATABE CON VARILLAS DE 1". ESTRIBOS DE VARILLA DE 1/2 @ 20 cm \A1;LOSA DE CIMENTACION DE 30 CM DE ESPESOR, DOBLEMENTE ARMADA CON ACERO DE REFUERZO CON UNA RESISTENCIA NO MENOR A FY=4200 KG/CM2, CON VARILLA DE 1" A CADA 20 CM EN AMBOS SENTIDOS HECHO EN OBRA CON UNA RESISTENCIA NO MENOR A 200KG/CM2. DE 3/8 A CADA 20 CM VARILLAS DE 1" @ 20 cm (AMBOS SENTIDOS) VARILLAS DE 1" @ 20 cm (AMBOS SENTIDOS) VARILLAS DE 1" @ 20 cm (AMBOS SENTIDOS) VARILLAS DE 1" @ 20 cm (AMBOS SENTIDOS) VARILLAS DE 1" @ 20 cm (AMBOS SENTIDOS) VARILLAS DE 1" @ 20 cm (AMBOS SENTIDOS) Ubicación: Alumno: Tipo de plano: Clave de plano: Escala: Fecha: Lugar: Ciudad de México. Ejecutivo. San Miguel de Allende, Gto. Sin escala. 20 de Enero de 2012 CiM-1
