General Hospital Type Ii DWG Full Project for AutoCAD

General Hospital Type Ii DWG Full Project for AutoCAD

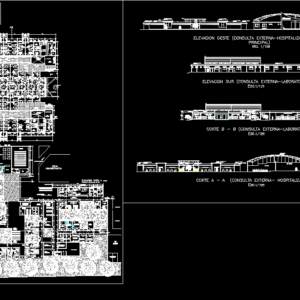

Complete Pre project of General Hospital – Sections – Elevations – Tacna

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

law, year, altum, duc, faculty of architecture and urbanism, design workshop vii, hospital type ii plant sector of development, district: piura, province: piura, region: grau, chair: arq. vassallo arq. vicuña, npt, essalud, more health for more Peruvians, typical elevation, handrail elevation, hospital, type ii, plant, workshop, design v, faculty of, architecture, and urbanism, corridor, income, limp., emergency, office, pharmacist, corridor, internal staff, clinic, technician, x-ray, of., doctor, boss, reception, secretary, radiodiag., radiodiagnostic, revealed, control, sh, personal, warehouse, pharmacy, office, laboratory , bacteriology, parasitology, biochemistry, cub., dep., utileria, camera, refrigerator, room, autopsy, valatorio, coloring, parts, anatomical, kitchenete, wake, parking, ambulances, file, plates, virgins, room, fotora- , diography, lc, taken, hematology, bank, blood, pers., classification, sampling, washing, sterilized, cubic., portable, administration, hospitalization, procenio, auditorium, kitchen, cafeteria, floor, cement, vitrified, polished, burnished, laboratories, toilet, weight, and size, pediatrics, wait, cons ulta, external, ladies, males, discap., consult, surgery, topical, otorrino., infected,, contag., dental, ophthalmologist, ginec, obsta, gynecology, statistics, traumatology, medicine, general, admission, technical corridor, hall, courtyard, maneuvers, area, stretchers, room, hospitalization medicine, isolated, work, hospitalization surgery, cleaning, station, nurses, ceiling projection, reports, lavach., dirty, clean, proyec. duct, ceramic floor, curtain projection, area, administrative, structure, metal, office, outpatient clinic, interior courtyard, clinical laboratory, entrance hall, brick parapet, theatine oriented to the north and south, brick parapet, gutter, gargola , slab flown, lightened, cuts and, elevations, general, tarrajeo rubbed, latex paint, cement screed, tarrajeado and painted, and arts

Raw text data extracted from CAD file:

LEY 13531 AÑO 1961 A U U U R P E N I R E V D I S D A A R P I D E A L C N I N O IN ALTUM DUC ESCALA : 1/125 ALUMN0: JUAN CARLOS MACO PACHERRE FACULTAD DE ARQUITECTURA Y URBANISMO TALLER DE DISENO VII HOSPITAL TIPO II PLANTA SECTOR DE DESARROLO DISTRITO : PIURA L - 2 PROVINCIA : PIURA REGION : GRAU FECHA : JULIO 2004 CATEDRA : ARQ. VASSALLO ARQ. VICUÑA NPT EsSalud MAS SALUD PARA MAS PERUANOS MM-4 parapeto ladrillo h: 0.60m E O DET. 4 DET. 2 DET. 1 DET. 4 DET. 4 ELEVACION TIPICA A ESC.:1/2.5 ELEVACION PASAMANOS DE Fe. HOSPITAL TIPO II PLANTA TALLER DE DISENO V FACULTAD DE ARQUITECTURA Y URBANISMO 2,28 0,25 1,7 4,28 0,25 3,05 0,25 4,15 0,25 3,05 \A1;.25 4,25 1,81 0,25 2,27 0,25 1,7 4,28 0,25 3,05 0,25 4,15 0,25 3,05 0,25 4,25 1,81 0,25 1,2 2,4 1,2 2,6 1,2 2,88 2,27 6,95 0,25 2,25 1,45 1,2 2,05 0,25 3,01 1,2 0,4 6,8 0,4 4 0,4 2,31 PASILLO DE INGRESO 5 5 4,12 0,25 2,63 0,4 4 0,4 6,8 0,25 6,95 0,25 2 0,43 4,75 3,19 6,95 0,25 6,95 \A1;.25 6,95 0,25 4,25 2,25 0,15 7,05 0,4 2,25 0,4 6,8 0,4 6,8 0,4 3,59 0,6 3,01 6,95 3,43 0,4 2,12 1 0,4 3,2 0,4 3,2 0,4 2,33 1 2,48 1 0,4 0,25 6,95 0,25 2,5 1 2,97 1 3,5 1 1,25 0,92 0,64 0,9 0,45 0,9 0,35 0,92 0,35 0,25 6,95 0,25 1,97 1 0,25 3,97 1,03 2,92 1 2 0,25 1 2,76 6,95 0,25 2,02 1,23 3,72 0,25 2 2,95 2 \A1;.25 2 1,51 2 2,95 2 0,25 6,95 0,25 2 2,95 2 0,25 2 1,51 1,5 2,15 1 4,15 2,9 4,4 5,85 1,74 2,81 2,3 1 3,5 0,4 2 2 0,8 2,4 1 5,8 0,4 6,8 0,4 1,06 3,52 0,25 6,95 0,25 1 6,2 3,76 2,7 0,15 1 0,97 3,25 10,93 0,25 1 1,7 1,7 26,67 0,25 2,7 0,15 1,72 0,25 2 4,95 0,25 2,01 2,06 1,95 0,92 0,25 2 4,95 0,25 14,8 0,4 2 4,8 0,4 6,8 0,4 65,03 7,2 0,25 2 2,95 2 0,25 0,6 1,18 0,6 2,57 2 \A1;.25 2,52 2 \A1;.25 4,85 0,25 1,06 2 1,19 0,25 2,77 0,25 2 0,93 1 0,25 1,5 0,44 1 0,25 2 0,73 1,03 0,25 2 0,3 1 0,25 1 0,4 2 0,25 0,6 1,37 0,6 1,08 0,6 0,25 0,6 1,25 0,6 0,25 4,55 0,4 6,8 0,4 3,88 3,22 0,25 3,73 9,3 0,4 5,1 1,7 0,4 2,76 0,25 3,79 0,4 0,25 4,25 7,35 2,15 1,1 3,7 0,4 0,25 2 0,73 0,25 1 2,97 0,25 1,03 2,61 C C 1,9 5,05 0,25 1,52 0,25 1,2 1,2 2,78 0,25 2,87 1,2 2,88 0,25 3,01 1,2 4,8 2 0,4 2 4,8 0,4 0,6 0,6 0,6 5,98 2 1,72 2,49 0,4 V - 4 2.40 0.60 0.60 B B A V - 4 2.40 0.60 0.60 2.40 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 2.40 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A 1.60 2.00 1.40 V - 1A V - 1A 1.40 2.00 1.60 1.60 2.00 1.40 V - 1A 1.60 2.00 1.40 V - 1A V - 1A 1.40 2.00 1.60 V - 1A 1.40 2.00 1.60 V - 1A 1.40 2.00 1.60 V - 1A 1.40 2.00 1.60 1.60 2.00 1.40 V - 1A V - 1A 1.40 2.00 1.60 1.60 2.00 1.40 V - 1A V - 1A 1.40 2.00 1.60 0.60 V - 4 0.60 2.40 1.60 1.40 V - 1C 1.50 0.60 V - 4 0.60 2.40 2,57 0.60 0.60 2.40 V - 4 V - 4 2.40 0.60 0.60 1.40 1.60 1.00 V - 1B 0.60 0.60 2.40 V - 4 A P - 1 LIMP. A EMERGENCIA OFICINA FARMACEUTICO A EMERGENCIA CORREDOR INTERNO PERSONAL VEST. TECNICO RAYOS X OF. MEDICO JEFE (RADIOLOGO) RECEPCION Y SECRETARIA RADIODIAG. CORREDOR RADIODIAGNOSTICO REVELADO CONTROL RAYOS X S.H VEST. RAYOS X S.H PERSONAL ALMACEN FARMACIA DESPACHO LABORATORIO BACTERIOLOGIA LABORATORIO PARASITOLOGIA LABORATORIO BIOQUIMICA CUB. LIMP. DEP. UTILERIA CAMARA FRIGORIFICA SALA AUTOPSIA VALATORIO COLORACION DE PIEZAS ANATOMICAS KITCHENETE VELATORIO ESTACIONAMIENTO AMBULANCIAS ARCHIVO PLACAS VIRGENES SALA DE FOTORA- DIOGRAFIA CORREDOR RADIODIAGNOSTICO RECEPCION Y SECRETARIA L.C. ARCHIVO PLACAS TOMADAS LABORATORIO HEMATOLOGIA BANCO SANGRE CORREDOR LABORATORIO VEST. PERS. S.H PERS. CLASIFICACION DEL MUESTREO LAVADO, ESTERILIZADO UTILERIA CUBIC. RAYOS X PORTATIL ADMINISTRACION HOSPITALIZACION PROCENIO AUDITORIO COCINA CAFETERIA 1.60 2.00 1.40 V - 1A P - 2 P - 3 P - 3 piso cemento vitrificado 30*30 piso cemento pulido bruñado LABORATORIOS ASEO,PESO Y TALLA PEDIATRIA ESPERA CONSULTA EXTERNA ESPERA CONSULTA EXTERNA SH DAMAS SH VARONES SH DISCAP. LIMP. CONSULT. CIRUJIA TOPICO CONSULT. CIRUJIA CONSULT. PEDIATRIA CONSULT. OTORRINO. CONSULT. INFECTO- CONTAG. CONSULT. DENTAL TOPICO OFTALM. CONSULT. OFTALM. ESPERA CONSULTA EXTERNA ESPERA CONSULTA EXTERNA TOPICO GINEC- OBST. CONSULT. GINECO- OBST. S.H ESTADISTICAS TOPICO TRAUMAT. CONSULT. TRAUMAT. VEST. CONSULT. MEDICINA GENERAL ADMISION CONSULTA S.H 0.60 0.60 2.40 V - 4 V - 1 1.20 2.00 2.00 INGRESO PERSONAL CORREDOR TECNICO CORREDOR TECNICO V - 1A 1.40 2.00 1.60 V - 4 2.40 0.60 0.60 P - 2 P - 2 P - 1 P - 1 P - 1 P - 3 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 1 P - 2 P - 2 P - 2 P - 2 P - 2 P - 2 P - 2 P - 2 P - 1 P - 1 P - 1 P - 5 P - 5 P - 5 P - 5 P - 2 P - 2 0.60 0.60 2.40 V - 4 V - 1A 1.40 2.00 1.60 1.60 2.00 1.40 V - 1A V - 1A 1.40 2.00 1.60 V - 1A 1.40 2.00 1.60 1.60 V - 1C 1.40 1.50 V - 3 0.50 2.00 2.70 2.70 2.00 0.50 V - 3 P - 1 P - 1 P - 1 HALL LABORATORIOS S.H EMERGENCIA EMERGENCIA PATIO DE MANIOBRAS AMBULANCIAS DEP. AREA CAMILLAS TOPICO CUARTO 6 CAMAS AREA CAMILLAS CUARTO 3 CAMAS CUARTO 3 CAMAS CUARTO 3 CAMAS HOSPITALIZACION MEDICINA CUARTO AISLADOS TRABAJO AISLADOS CUARTO AISLADOS CUARTO 6 CAMAS CUARTO 6 CAMAS TOPICO HOSPITALIZACION CIRUJIA TRABAJO AISLADOS TRABAJO AISLADOS CUARTO AISLADOS CUARTO 6 CAMAS DEP. LIMPIEZA ESTACION DE ENFERMERAS CUARTO 3 CAMAS CUARTO 3 CAMAS CUARTO 3 CAMAS 0,4 6,8 0,4 0,4 6,8 0,4 16,7 NPT+ .15 NPT+ .30 NPT+ .30 DEP. CUARTO AISLADOS NPT+ .30 NPT+ .30 V - 1A 2.00 1.60 1.40 2.00 1.60 1.40 V - 1A V - 1A 1.40 1.60 2.00 2.00 1.60 1.40 V - 1A 1.00 1.60 1.40 V - 1B 1.40 1.60 1.00 V - 1B P - 1 P - 1 P - 1 P - 1 P - 2 P - 2 P - 2 P - 2 P - 2 P - 1 P - 1 P - 1 P - 2 P - 2 P - 2 P - 2 P - 2 P - 2 proyección de techo V - 1C 1.40 1.60 1.50 2.00 1.60 1.40 V - 1A 1.50 1.60 1.40 V - 1C 1.50 V - 1C 1.40 1.60 2.00 1.60 1.40 V - 1A V - 1B 1.00 1.60 1.40 V - 4 2.40 0.50 0.60 V - 4 2.60 0.50 0.60 0.60 V - 4 0.60 2.40 2.40 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 0.60 V - 4 0.60 2.40 NPT+ .30 INFORMES P - 2 P - 1 V - 1B 1.00 1.60 1.40 NPT+ .15 INFORMES P - 3 P - 3 P - 3 V - 1A 1.40 1.60 2.00 V - 1C 1.60 1.40 1.50 V - 1C 1.50 1.40 1.60 2.00 1.60 1.40 V - 1A 1.40 1.60 1.00 V - 1B V - 1A 1.40 1.60 2.00 P - 1 P - 1 P - 1 P - 1 P - 1 V - 1A 1.40 1.60 2.00 P - 1 P - 3 P - 3 P - 3 P - 1 V - 1A 1.40 1.60 2.00 2.00 1.60 1.40 V - 1A 2.00 1.60 1.40 V - 1A V - 1A 1.40 1.60 2.00 2.00 1.60 1.40 V - 1A V - 1A 1.40 1.60 2.00 P - 3 2.40 0.60 V - 4 0.60 1.40 1.60 1.00 V - 1B proyección de techo NPT+ .30 0.60 V - 4 0.60 2.40 P - 3 P - 3 P - 2 P - 1 P - 1 P - 1 P - 1 5,47 0,25 1,48 0,25 1,47 0,25 0,25 5,22 5,23 0,25 2,33 0,25 0,6 1,85 0,6 0,25 1.00 0,25 1.00 3,38 0,25 5,35 7,8 0,25 14,12 0,25 5,23 0,25 1,48 0,25 1,48 0,25 5,48 0.60 V - 4 0.60 2.40 5,22 0,25 1,48 0,25 2 1,22 2 5,22 0,25 6,95 0,25 3,78 0,25 4 0,4 6,8 0,4 2,52 2,42 0,4 6,8 0,4 proyección de techo P - 2 LAVACH. S.H P - 2 TRABAJO SUCIO TRABAJO LIMPIO DEP. P - 2 P - 2 DEP. LIMPIEZA ESTACION DE ENFERMERAS P - 2 3,25 3,7 LAVACH. S.H P - 2 TRABAJO SUCIO TRABAJO LIMPIO DEP. P - 3 P - 3 P - 3 4,65 0.60 V - 4 0.60 2.40 2.40 0.60 V - 4 0.60 2.40 0.60 V - 4 0.60 0.60 V - 4 0.60 2.40 proyec. ducto proyec. ducto 4 48 NPT+ .30 piso ceramico 30*30cm. piso ceramico 30*30cm. piso ceramico 30*30cm. piso ceramico 30*30cm. proyección de cortina proyección de cortina proyección de cortina CORREDOR PERSONAL CORREDOR PERSONAL proyección de techo proyección de techo proyección de techo proyección de techo 2.00 1.60 1.40 V - 1A 2.60 0.60 5.35 V -6 2.60 0.60 3.77 V -7 ZONA ADMINISTRATIVA ESTRUCTURA METALICA CONSULTORIO CONSULTORIO CONSULTA EXTERNA CONSULTA EXTERNA PATIO INTERIOR LABORATORIO CLINICO HALL INGRESO AUDITORIO CORTE A - A (CONSULTA EXTERNA- HOSPITALIZACION - HALL)) E SC.1/125 NPT NPT NPT NPT parapeto ladrillo h: 0.60m parapeto ladrillo h: 0.60m parapeto ladrillo h: 0.80m parapeto ladrillo h: 0.80m parapeto ladrillo h: 0.60m parapeto ladrillo h: 0.80m parapeto ladrillo h: 0.60m teatina orientada al norte y al sur HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION HOSPITALIZACION CORREDOR CORREDOR P - 1 M - 1B M - 1B P - 1 P - 1 P - 2 NPT+4.30 CONSULTORIO parapeto de ladrillo h : 0.60mts. NPT+0.60 NPT+0.60 NPT+0.60 NPT+0.60 NPT+0.60 NPT+4.30 CORTE B - B (CONSULTA EXTERNA-LABORATORIOS) E SC.1/125 4,45 0,6 3,85 NPT+4.30 NPT+4.30 NPT+0.60 NPT+0.60 NPT+0.60 NPT+0.45 NPT+0.45 NPT+0.60 parapeto de ladrillo h : 0.60mts. canaleta GARGOLA volado de losa aligerada M - 1 P - 1 P - 1 P - 1 P - 1 V - 1 V - 4 GARGOLA parapeto de ladrillo h : 0.60mts. V - 1 P - 1 P - 1 P - 1 P - 1 0,6 0,2 1,15 2,5 4,45 NPT+4.90 NPT+4.90 NPT+4.90 NPT+4.30 HOSPITAL TIPO II CORTES Y ELEVACIONES GENERALES TALLER DE DISENO V FACULTAD DE ARQUITECTURA Y URBANISMO ELEVACION SUR (CONSULTA EXTERNA-LABORATORIOS) E SC.1/125 ELEVACION OESTE (CONSULTA EXTERNA-HOSPITALIZACION-INGRESO PRINCIPAL) ESC. 1/125 parapeto ladrillo h: 0.60m parapeto ladrillo h: 0.60m parapeto ladrillo h: 0.60m parapeto ladrillo h: 0.80m parapeto ladrillo h: 0.60m parapeto ladrillo h: 0.60m parapeto ladrillo h: 0.80m parapeto ladrillo h: 0.60m parapeto ladrillo h: 0.60m NPT NPT NPT NPT NPT NPT tarrajeo frotachado pintura latex parapeto ladrillo h: 0.60m parapeto ladrillo h: 0.60m NPT NPT NPT contrazocalo de cemento tarrajeado y pintado EsSalud MAS SALUD PARA MAS PERUANOS Y ARTES Y ARTES

Language	Spanish
Drawing Type	Full Project
Category	Hospital & Health Centres
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Deck / Patio, Parking
Tags	autocad, CLINIC, complete, DWG, elevations, full, general, health, health center, Hospital, ii, medical center, pre, Project, sections, Tacna, type
