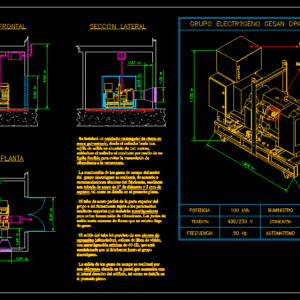

Generator DWG Block for AutoCAD

A2 Generator for ship storage facilities and distribution horticultural

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

power, tension, frequency, supply, Deep sea, automatism, Kva, Connection, Genset generator, Side section, Plant section, Front section, A steel plate rectangular will be installed from the radiator to an aluminum outlet grid of the radiator joining the conduit by means of a to prevent the transmission of vibrations the structure. The exhaust gas conduction of the generator set is in accordance with the technical recommendations of a steel of diameter mm as detailed in the present drawing. The steel tube will leave the upper part of the group will firmly fasten the walls with supports that will include to avoid transmission of vibrations. The joints shall be watertight so that there is no leakage of gases. The outlet of the tube will be provided with a filler of fiber of minimum damping that will be supplied by the manufacturer next to the generating set. The outlet of the exhaust gases will be effected by one located on the wall communicating with the right side of the one as detailed in the present plane., Outlet hot air radiator, Control panel protection, Exhaust gases

Raw text data extracted from CAD file:

2.30 m 2.38 m 4.54 m 2.40 m 1.905 m 0.8 m 1.732 m 0.08 m 4.70 m 1.00 m 1.00 m 0.58 m 0.38 m 1.49 m 1.37 m 1.63 m 0.57 m 5 5 5 5 1.905 m 0.8 m 1.732 m POTENCIA TENSIÓN FRECUENCIA SUMINISTRO 3F+N DEEP SEA 7320 AUTOMATISMO 400/230 V 100 kVA 50 Hz CONEXIÓN TT GRUPO ELECTRÓGENO GESAN DPA/S 110E SECCIÓN LATERAL SECCIÓN PLANTA SECCIÓN FRONTAL · Se instalará un \Lconducto rectangular de chapa en acero galvanizado\l, desde el radiador hasta una rejilla de salida en aluminio de 1x1 metros, uniéndose el radiador al conducto por medio de un \Lfuelle flexible\l para evitar la transmisión de vibraciones a la estrucutura. · La conducción de los gases de escape del motor del grupo electrógeno se realizará, de acuerdo a recomendaciones técnicas del fabricante, mediante una \Ltubería de acero de 3" de diámetro y 3 mm de espesor\l, tal como se detalla en el presente plano. · El tubo de acero partirá de la parte superior del grupo e irá firmemente sujeta a los paramentos mediante soportes que incluirán \Lamortiguadores\l para evitar transmisión de vibraciones. Las juntas de unión serán estancas de forma que no existan fuga de gases. · El salida del tubo irá provisto de una \Lcámara de expansión\l (silenciador), relleno de fibra de vidrio, con amortiguación mínima de 40 dB, que será suministrada por el fabricante junto al grupo electrógeno. · La salida de los gases de escape se realizará por una \Lchimenea\l situada en la pared que comunica con el lateral derecho del edificio, tal como se detalla en el presente plano. Salida aire caliente radiador Cuadro de mando y protección Escape Gases 5 5 5 5 5 5 5 5 5 5

Language	Spanish
Drawing Type	Block
Category	Mechanical, Electrical & Plumbing (MEP)
Additional Screenshots
File Type	dwg
Materials	Aluminum, Steel
Measurement Units
Footprint Area
Building Features
Tags	autocad, block, distribution, DWG, einrichtungen, facilities, gas, Generator, gesundheit, l'approvisionnement en eau, la sant, le gaz, machine room, maquinas, maschinenrauminstallations, provision, ship, storage, wasser bestimmung, water
