Graphic Solar DWG Block for AutoCAD

Graphic Solar DWG Block for AutoCAD

Graphic solar latitude 0

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

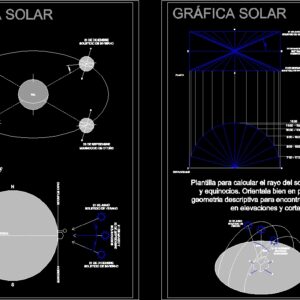

solar graph, plant, south elevation, east elevation, sun, case equator, equinoctial line, for other places in the world, horizon, template to calculate the sun’s ray in solstices and equinoxes. orientala well on the ground and use descriptive geometry to find the direction in elevations and cuts

Raw text data extracted from CAD file:

23,5° 23,5° 23,5° 23,5° 23°27' 23°27' GRÁFICA SOLAR PLANTA E O 21 DE DICIEMBRE SOLSTICIO DE INVIERNO 21 DE JUNIO SOLSTICIO DE VERANO 21 DE MARZO Y 23 DE SEPTIEMBRE EQUINOCCIOS E O ELEVACIÓN SUR 5 N S S N 21 DE JUNIO SOLSTICIO DE VERANO 21 DE MARZO Y 23 DE SEPTIEMBRE EQUINOCCIOS 21 DE DICIEMBRE SOLSTICIO DE INVIERNO 5 ELEVACIÓN ESTE 12:00 11:00 - 13:00 10:00 - 14:00 9:00 - 15:00 8:00 - 16:00 7:00 - 17:00 GRÁFICA SOLAR 23°27' 23°27' N S N S N S N S 21 DE DICIEMBRE SOLSTICIO DE INVIERNO 23 DE SEPTIEMBRE EQUINOCCIO DE OTOÑO 21 DE MARZO EQUINOCCIO DE PRIMAVERA 21 DE JUNIO SOLSTICIO DE VERANO SOL N S CASO ECUADOR LINEA EQUINOCCIAL PARA OTROS SITIOS DEL MUNDO HORIZONTE HORIZONTE <> 5 21 DE DICIEMBRE SOLSTICIO DE INVIERNO 21 DE JUNIO SOLSTICIO DE VERANO 21 DE MARZO Y 23 DE SEPTIEMBRE EQUINOCCIOS S N E O 23.5° 23.5° 21 DE DICIEMBRE SOLSTICIO DE INVIERNO 21 DE JUNIO SOLSTICIO DE VERANO Plantilla para calcular el rayo del sol en solsticios y equinocios. Orientala bien en planta y usa geometria descriptiva para encontrar la dirección en elevaciones y cortes

Language	Spanish
Drawing Type	Block
Category	Parks & Landscaping
