Home DWG Full Project for AutoCAD

Development within the town with houses and apartments with a description of the concept being acquired for the project.

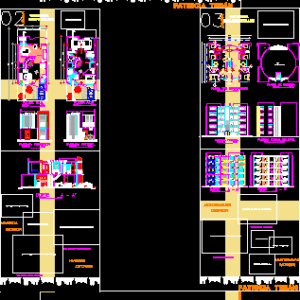

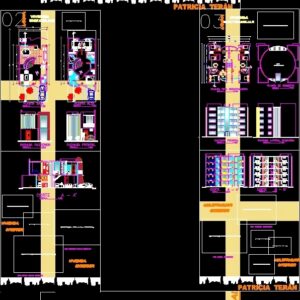

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

n or r t, j.m. leoro, av. theodore of the t., av. ing. heleodoro ayala, av. eugenio mirror, av. luis rafael tafur, prof. lucila benalcazar, jose m. leoro, juan de la roca, park, pilanqui, carlos emilio grijalva, passage e, passage f, passage g, jorge viteri, av. jose tobar and tobar, stadium, league san miguel, ibarra, av. ricardo sanchez, carlos. grijalva, juan genaro, jaramillo, luis jaramillo p., bartol de las casas, dario egas g., luis andrade proaño, cristobal gomez jurado, moncayo francisco, j genaro jaramillo, secap, gabriela mistral, dining room, bleachers, entrance, hall, corridor, master bedroom, bathroom, kitchen, laundry area, breakfast room, social bathroom, study, laundry, inaccessible terrace, av. teodoro gómez de la torre, street a, calle c, calle b, durex, a-a ‘cut, scale, backyard, corridor, sidewalk, jtd, m-jet, front facade, rear facade, first floor, ground floor, location, apartment type plant, roof plant, left side facade, entrance hall, court b – b ‘, tav – housing, architecture program, sheet, descriptive memory, objective :, generate a suitable place to live, that meets the rules and regulations in force, which is functional and responds to the needs of the user, as well as being an integration space., concept :, roads, winds and sunlight :, views :, integration rings, among the main views are the south the imbabura, to the north the terrestrial terminal, to the east the pilanqui park, terrestrial view of ibarra, one of the main roads is the av. teodoro gómez de la torre and av. ing. heleodoro ayala, view of pilanqui park and the imbabura, view av. teodoro gómez de la torre, view av. ing. heleodoro ayala, affectations of the land: on the east side of the land there is a small drought that does not affect the urbanization since it has the necessary withdrawals., the winds go from north to south. the sun ascends in the east and descends in the east., location :, it is located between the pilanqui park and diagonal to the ibarra terminal between the av. teodoro gómez de la torre y av. ing. heleodoro ayala., basic concepts :, center.-, from where the composition starts and all the components are united, hierarchy.-, by its size and position, rotation and movement.-, symmetry.-, it can be observed that around the center rotate the squares, contains a balance with respect to a plane of separation., axes:, elements organizer of the form, justification: housing distribution, multifamily distribution, children’s areas are near the park pilanqui so that there is a relationship also there is another that is at the end of the urbanization to be balanced., the location in u of the houses is to appreciate the view which is the imbabura, the blocks are located behind the houses so that this does not affect their views., flow charts :, zoning :, public area, semi-public area, private area, laundry room, laundry room, functional grid, direct: d, indirect: i, none: n, patricia terán, uni housing family, housing, rear view single-family housing, front view single-family housing, exterior, interior, total area of ​​land, area, table of areas, green area, area of ​​sidewalks, area of ​​streets, area of ​​lots, number of lots, area of departments, parking area, implantation, multifamily, multifamily front view, multifamily rear view

Raw text data extracted from CAD file:

N O R T E J.M. LEORO AV. TEODORO DE LA T. AV. ING. HELEODORO AYALA J.M. LEORO AV. TEODORO DE LA T. AV. ING. HELEODORO AYALA AV. EUGENIO ESPEJO AV. LUIS RAFAEL TAFUR PROF. LUCILA BENALCAZAR JOSE M. LEORO JUAN DE LA ROCA PASAJE 5 PASAJE 6 PASAJE 7 PASAJE 8 PASAJE 1 PASAJE 2 PARQUE PILANQUI PILANQUI CARLOS EMILIO GRIJALVA PASAJE E PASAJE F PASAJE G JORGE VITERI AV. JOSE TOBAR Y TOBAR ESTADIO LIGA SAN MIGUEL DE IBARRA AV. RICARDO SANCHEZ CARLOS . GRIJALVA J.M. LEORO JUAN GENARO JARAMILLO AV. TEODORO DE LA T. JUAN DE LA ROCA LUIS JARAMILLO P. BARTOL DE LAS CASAS AV. ING. HELEODORO AYALA DARIO EGAS G. LUIS ANDRADE PROAÑO CRISTOBAL GOMEZ JURADO FRANCISCO MONCAYO J GENARO JARAMILLO SECAP GABRIELA MISTRAL COMEDOR GRADAS INGRESO SALA INGRESO PASILLO DORMITORIO MASTER BAÑO COCINA DORMITORIO 1 DORMITORIO 2 AREA DE LAVADO BAÑO DESAYUNADOR COMEDOR INGRESO SALA DORMITORIO MASTER BAÑO COCINA DORMITORIO 1 DORMITORIO 2 AREA DE LAVADO BAÑO DESAYUNADOR INGRESO BAÑO SOCIAL SALA ESTUDIO COCINA COMEDOR GRADAS LAVANDERIA PASILLO DORMITORIO MASTER DORMITORIO 1 BAÑO DORMITORIO 2 BAÑO N=0.00 N=12.6 TERRAZA INACCESIBLE N=5.04 TERRAZA INACCESIBLE N=0.00 N=5.04 TERRAZA INACCESIBLE N=0.00 N=5.04 TERRAZA INACCESIBLE N=0.00 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 50 49 48 47 46 45 44 43 42 41 40 39 29 30 31 32 33 34 35 36 37 38 AV. TEODORO GÓMEZ DE LA TORRE AV. ING. HELEODORO AYALA CALLE A CALLE C CALLE B \A1;6.0000 \A1;15.0000 A L F A R O O E M Durex CORTE A - A' ESCALA 1:50 PATIO TRASERO COMEDOR SALA N BAÑO 1 N CORREDOR N +2.52 DORMITORIO 1 INGRESO N -0.18 ACERA N±0.00 N±0.00 N±0.00 N±0.00 +2.52 +2.52 N +5.44 TERRAZA INACCESIBLE 1.9 JTD M-Jet FACHADA FRONTAL ESCALA 1:50 FACHADA POSTERIOR ESCALA 1:50 \A1;15.00 \A1;8.24 \A1;9.74 \A1;2.94 \A1;10.81 \A1;2.94 \A1;3.70 \A1;1.30 \A1;3.70 \A1;1.30 \A1;6.00 \A1;3.03 \A1;2.77 \A1;8.24 DORMITORIO MASTER DORMITORIO 2 BAÑO DORMITORIO 1 BAÑO BAÑO B PLANTA ALTA ESCALA 1:50 SALA COCINA COMEDOR s BAÑO SOCIAL LAVANDERIA -43.70623689620976 PLANTA BAJA ESCALA 1:50 -43.70623689620976 -43.70623689620976 -43.70623689620976 -43.70623689620976 -43.70623689620976 -43.70623689620976 -43.70623689620976 -43.70623689620976 -43.70623689620976 A A A A -43.70623689620976 -43.70623689620976 -43.70623689620976 -43.70623689620976 \A1;R3.0000 \A1;R3.0000 \A1;R3.0000 \A1;R5.7859 \A1;R3.0000 \A1;R3.0000 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 50 49 48 47 46 45 44 43 42 41 40 39 29 30 31 32 33 34 35 36 37 38 AV. TEODORO GÓMEZ DE LA TORRE AV. ING. HELEODORO AYALA CALLE A CALLE C CALLE B -7.078289461544024 -7.078289461544099 -7.07828946154395 -7.078289461543978 -7.078289461544049 -7.078289461544029 AV. EUGENIO ESPEJO AV. LUIS RAFAEL TAFUR PROF. LUCILA BENALCAZAR JOSE M. LEORO JUAN DE LA ROCA PASAJE 5 PASAJE 6 PASAJE 7 PASAJE 8 PASAJE 1 PASAJE 2 PARQUE PILANQUI PILANQUI CARLOS EMILIO GRIJALVA PASAJE E PASAJE F PASAJE G JORGE VITERI AV. JOSE TOBAR Y TOBAR ESTADIO LIGA SAN MIGUEL DE IBARRA AV. RICARDO SANCHEZ CARLOS . GRIJALVA J.M. LEORO JUAN GENARO JARAMILLO AV. TEODORO DE LA T. JUAN DE LA ROCA LUIS JARAMILLO P. BARTOL DE LAS CASAS AV. ING. HELEODORO AYALA DARIO EGAS G. LUIS ANDRADE PROAÑO CRISTOBAL GOMEZ JURADO FRANCISCO MONCAYO J GENARO JARAMILLO SECAP GABRIELA MISTRAL UBICACION ESCALA S/ESC. \A1;16.50 \A1;3.25 \A1;2.50 \A1;3.75 \A1;1.83 \A1;2.65 \A1;1.77 \A1;16.00 \A1;4.20 \A1;3.10 \A1;2.10 \A1;3.10 \A1;4.20 \A1;17.00 \A1;18.00 DORMITORIO MASTER DORMITORIO MASTER DORMITORIO 2 DORMITORIO 2 DORMITORIO 1 DORMITORIO 1 SALA SALA COMEDOR COMEDOR COCINA COCINA BAÑO BAÑO BAÑO BAÑO B -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 -106.2135473624111 N=2.52 N=0.00 N=12.6 B B' A A' PLANTA TIPO DEPARTAMENTO ESCALA 1:100 PLANTA DE CUBIERTA ESCALA 1:100 TERRAZA INACCESIBLE FACHADA FRONTAL ESCALA 1:100 FACHADA LATERAL IZQUIERDA ESCALA 1:100 DORMITORIO 2 N±0.00 DORMITORIO 1 N±0.00 COMEDOR N±0.00 BAÑO N±0.00 DORMITORIO MASTER N±0.00 DORMITORIO 2 N+2.52 DORMITORIO 1 N+2.52 COMEDOR N+2.52 BAÑO N+2.52 DORMITORIO MASTER N+2.52 DORMITORIO 2 N+5.04 DORMITORIO 1 N+5.04 COMEDOR N+5.04 BAÑO N+5.04 DORMITORIO MASTER N+5.04 DORMITORIO 2 N+7.56 DORMITORIO 1 N+7.56 COMEDOR N+7.56 BAÑO N+7.56 DORMITORIO MASTER N+7.56 DORMITORIO 2 N+10.08 DORMITORIO 1 N+10.08 COMEDOR N+10.08 BAÑO N+10.08 DORMITORIO MASTER N+10.08 TERRAZA INACCESIBLE N+12.6 TERRAZA INACCESIBLE N+12.6 COMEDOR N±0.00 N±0.00 HALL DE INGRESO N±0.00 DESAYUNADOR N+2.52 HALL DE INGRESO HALL DE INGRESO COMEDOR N+7.56 HALL DE INGRESO DESAYUNADOR HALL DE INGRESO COMEDOR N±0.00 DESAYUNADOR N±0.00 COMEDOR DESAYUNADOR COMEDOR DESAYUNADOR COMEDOR DESAYUNADOR COMEDOR DESAYUNADOR N+2.52 N+2.52 N+2.52 N+5.04 N+5.04 N+5.04 N+5.04 N+7.56 N+7.56 N+7.56 N+7.56 N+10.08 N+10.08 N+10.08 N+10.08 TERRAZA INACCESIBLE N+12.6 TERRAZA INACCESIBLE N+12.6 CORTE A - A' ESCALA 1:100 CORTE B - B' ESCALA 1:100 DESAYUNADOR COMEDOR N+10.08 COMEDOR N+5.04 COMEDOR N+2.52 DESAYUNADOR DESAYUNADOR 04 T.A.V - HABITACIONAL PROGRAMA DE ARQUITECTURA LÁMINA MEMORIA DESCRIPTIVA OBJETIVO: GENERAR UN LUGAR ADECUADO PARA VIVIR, QUE CUMPLA CON LAS NORMAS Y REGLAMENTOS VIGENTES, QUE SEA FUNCIONAL Y QUE RESPONDA A LAS NECESIDADES DEL USUARIO, ADEMÁS QUE SEA UN ESPACIO DE INTEGRACIÓN. CONCEPTO: LA URBANIZACIÓN ESTA DISEÑADA A PARTIR DE LA INTERSECCIÓN DE TRES AROS QUE FUNCIONA COMO CIRCULACIÓN DENTRO DEL CONJUNTO; EL ESQUEMA DE DISPOSICIÓN REQUIERE UNA RELACIÓN VIVIENDA- CIRCULACIÓN- VIVIENDA. A PARTIR DE DICHA PREMISA SE DISEÑO EL ESPACIO URBANO PENSANDO QUE LA CIRCULACIÓN DEBERÁ SER EL VINCULO DE ESTE CONJUNTO CON SUS DEMÁS COMPONENTE, PARA GENERAR INTEGRACIÓN. VIAS VIENTOS Y ASOLEAMIENTO: VISTAS: AROS DE INTEGRACIÓN ENTRE LAS VISTAS PRINCIPALES ESTAN AL SUR EL IMBABURA, AL NORTE EL TERMINAL TERRESTRE, AL ESTE EL PARQUE DE PILANQUI VISTA TERMINAL TERRESTRE DE IBARRA UNA DE LAS VÍAS PRINCIPALES ES LA AV. TEODORO GÓMEZ DE LA TORRE Y LA AV. ING. HELEODORO AYALA VISTA PARQUE DE PILANQUI Y EL IMBABURA VISTA AV. TEODORO GÓMEZ DE LA TORRE VISTA AV. ING. HELEODORO AYALA AFECTACIONES DEL TERRENO: EN EL LADO ESTE DEL TERRENO EXISTE UNA PEQUEÑA SEQUIA QUE NO AFECTA A LA URBANIZACIÓN YA QUE TIENE LOS RETIROS NECESARIOS. LOS VIENTOS VAN DE NORTE A SUR . EL SOL ASCIENDE POR EL ESTE Y DESCIENDE POR EL ESTE. UBICACIÓN: SE ENCUENTRA UBICADO ENTRE EL PARQUE DE PILANQUI Y DIAGONAL AL TERMINAL DE IBARRA ENTRE LA AV. TEODORO GÓMEZ DE LA TORRE Y AV. ING. HELEODORO AYALA. CONCEPTOS BÁSICOS: CENTRO.- DE DONDE PARTE LA COMPOSICION Y SE UNEN TODOS LOS COMPONENTES JERARQUÍA.- POR SU TAMAÑO Y POSICIÓN ROTACIÓN Y MOVIMIENTO.- SIMETRIA.- SE PUEDE OBSERVAR QUE ALREDEDOR DEL CENTRO ROTAN LOS CUADRADOS CONTIENE UN EQUILIBRIO CON RESPECTO A UN PLANO DE SEPARACIÓN. EJES: ELEMENTOS ORGANIZADOR DE LA FORMA JUSTIFICACIÓN: LA URBANIZACIÓN CONTIENE 50 VIVIENDAS UNIFAMILIARES Y CINCO MULTIFAMILIARS, CADA VIVIENDA POSEE GARAJE, LOS LOTES SON DE 6M DE FRENTE Y 15 DE LARGO, CON RETIROS DE 3M (FRONTAL Y POSTERIOR). 5 5 DISTRIBUCION VIVIENDA DISTRIBUCIÓN MULTIFAMILIAR LAS MANZANAS TIENEN ACERAS DE 1.3 M DE ANCHO; LAS VIAS POSSEN UN ANCHO DE 6M PARA EL USO DOS CARRILES UNO EN CADA SENTIDO. LAS ÁREAS INFANTILES SE ENCUENTRAN CERCA DEL PARQUE PILANQUI PARA QUE EXISTA UNA RELACIÓN ADEMÁS HAY OTRA QUE SE ENCUENTRA AL EXTREMO DE LA URBANIZACIÓN PARA QUE SEA EQUILIBRADA. LA UBICACIÓN EN U DE LAS VIVIENDAS ES PARA PODER APRECIAR LA VISTA LA CUAL ES AL IMBABURA LOS BLOQUES ESTÁN UBICADOS DETRÁS DE LAS VIVIENDAS PARA QUE ESTE NO AFECTE EN SUS VISTAS. ORGANIGRAMAS: ZONIFICACIÓN: ÁREA PÚBLICA ÁREA SEMIPUBLICA ÁREA PRIVADA BAÑO SOCIAL SALA ESTUDIO COCINA COMEDOR DORMITORIO MASTER DORMITORIO 1 DORMITORIO 2 BAÑO CUARTO DE LAVADO INGRESO SALA COMEDOR COCINA ESTUDIO BAÑO SOCIAL CUARTO LAVADO DORMITORIO MASTER DORMITORIO 1 DORMITORIO 2 GRILLA FUNCIONAL DIRECTA: D INDIRECTA: I NINGUNA: N D I I D I I N I D I I N I I N N N D N N N N N N N N I N N I N I I N N I I N N I I N I I N 02 PATRICIA TERÁN LÁMINA VIVIENDA UNIFAMILIAR VIVIENDA VISTA POSTERIOR VIVIENDA UNIFAMILIAR VISTA FRONTAL VIVIENDA UNIFAMILIAR EXTERIOR VIVIENDA INTERIOR 01 T.A.V - HABITACIONAL PROGRAMA DE ARQUITECTURA PATRICIA TERÁN LÁMINA m 2 % 1OO AREA TOTAL DEL TERRENO AREA CUADRO DE AREAS m 2 m 2 AREA VERDE m 2 AREA DE ACERAS m 2 AREA DE CALLES 34,49 m 2 AREA DE LOTES U NUMERO DE LOTES 1.265,07 ÁREA DE DEPARTAMENTOS m 2 % 1OO AREA TOTAL DEL TERRENO AREA m 2 m 2 AREA VERDE m 2 AREA DE ACERAS m 2 AREA DE CALLES m 2 AREA DE LOTES U NUMERO DE LOTES m 2 % 1OO 13.049,1 AREA TOTAL DEL TERRENO AREA 2,87 m 2 375 m 2 AREA VERDE 5,80 m 2 758,1 AREA DE ACERAS 15,27 m 2 1.992,18 AREA DE CALLES m 2 4.500 AREA DE LOTES U 50 NUMERO DE LOTES NUMERO DE LOTES m 2 5 U AREA DE PARQUEADEROS 9,69 381,5 2,92 IMPLANTACIÓN ESCALA 1:250 03 PATRICIA TERÁN LÁMINA VIVIENDA \C7;MULTIFA\C51;MILIAR MULTIFAMILIAR EXTERIOR MULTIFAMILIAR INTERIOR VISTA FRONTAL MULTIFAMILIAR VISTA POSTERIOR MULTIFAMILIAR

Language	Spanish
Drawing Type	Full Project
Category	House
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Deck / Patio, Parking
