Hotel Gym DWG Full Project for AutoCAD

Hotel Gym DWG Full Project for AutoCAD

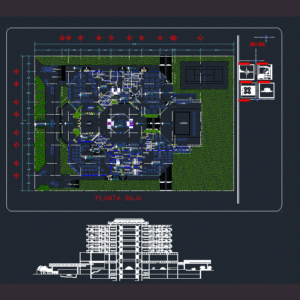

THIS PROJECT HAS zoning IN GENERAL AS PARKING ZONE – LOBBY AREA (DIVIDE THIS SPACE ALLOWS TWO AREAS AS: AREA AND SUPPLEMENT TO THIS RESTAURANT KITCHEN – restrooms IS THIS FOR MEN AND WOMEN – LOBBY – BAR – LOUNGE CATERING AND GYM AREA WITHIN A RECEPTION AREA NEXT TO THE ADMINISTRATION) – AREA OF VEHICULAR TRAFFIC AREAS – POOL AREA ATTACHMENT LIFT YOUR OWN DESIGN PROJECT IS MAINLY BY NESTED PEDESTRIAN ENTRY – EL OWN LOBBY OF ACTING WITH OUTSTANDING Q SURVEYING; Topping WITH A POOL; CREATING SPACES THAT OTHERS WILL DEVELOP AROUND THIS BEING MORE SPECIFIC

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

i s a, av. central, av. primerademayo, autopistape ñontexcoco, owner:, exteriors, space, interiors, project: sanchez morales victor omar, tradition and modernity, at your fingertips, design, project :, location :, hotel five stars, key:, architectural, plane :, mario sanchez coba, col. gardens of the mountain, delegation tlalpan, jorge garcia espinoza, teacher, date:, scale:, vestibule, low, men, toilets, women, ups, recreation nightclub, pedestrian access, reception, restaurant access, waiting room, station , captain, restaurant, box, refrigeration chamber, portico of access, valet, main access, buttons, jewelry, lobby, control, access nightclub, dance floor, lobby bar, freezer, storage, telephone area, contrabarra, bar , reports, emergency exit, warehouse, monitoring, switch, general manager, boardroom, sales, promoters, perfumery, employee lunchroom, checker, duct, garbage, locker room, banquet hall, showers, washware, kitchen, service table, cooking, preparation, elevator, service, stairs, source, offices, access to, access, employees, gym, agency, travel, cto. toilet, treadmill area, soda fountain, games room, administrative area and spa, ground floor, guest elevator, dome projection, ups, kitchenette, file, dining room, ground floor, spa, graphic scale, sketch location, surface, southern periphery, the mountain, fco. of tolima, bath with tub, bathroom, dressing room, false ceiling, simple room, pool, schematic cut, dome, roof, hotel, specifications, orientation, sketch of location, schematic floor, lobby – bar, playground, gym, center recreation, administration, travel agency, frozen, health men, women health, light and sound booth, health men, health women, reception, phones, stage, general manager, kitchen dining room, elevator, promoter, equipment store, room toilet, bar

Raw text data extracted from CAD file:

E S I A AV. CENTRAL AV. P R I M E R O D E M A Y O A U T O P I S T A P E Ñ O N T E X C O C O ESC 1 : 12,000 N \A1;1.60 \A1;86.00 \A1;7.00 \A1;14.00 \A1;12.00 \A1;14.00 \A1;16.00 \A1;14.00 \A1;8.00 \A1;64.60 \A1;14.00 \A1;12.00 N 19 16 17 18 9 10 11 13 15 14 12 PROPIETARIO: exteriores espacio interiores PROYECTO: SANCHEZ MORALES VICTOR OMAR tradiciòn y modernidad, a su alcance diseño PROYECTO: UBICACION: HOTEL CINCO ESTRELLAS A-1 C L A V E : ARQUITECTONICO PLANO: MARIO SANCHEZ COBA COL. JARDINES DE LA MONTAÑA DELEGACION TLALPAN PERIFERICO SUR S/N JORGE GARCIA ESPINOZA PROFESOR F E C H A : E S C A L A : 1:200 MARZO-2003 VESTIBULO 1 3 4 5 6 7 8 9 2 11 16 17 12 13 14 15 10 BAJA HOMBRES SANITARIOS MUJERES SANITARIOS HOMBRES SANITARIOS MUJERES SANITARIOS SUBE CENTRO NOCTURNO DE ESPARCIMIENTO ACCESO PEATONAL RECEPCION ACCESO RESTAURANTE 15% BAJA SALA DE ESPERA ESTACION SALA DE ESPERA CAPITAN CAPACIDAD 150 PERSONAS RESTAURANTE CAJA CAMARA DE REFRIGERACION CAPITAN CAJA RECEPCION PORTICO DE ACCESO VALET ACCESO PRINCIPAL BOTONES JOYERIA ACCESO RESTAURANTE LOBBY CONTROL ACCESO CENTRO NOCTURNO VESTIBULO CONTROL CAPACIDAD 200 PERSONAS PISTA DE BAILE MUJERES SANITARIOS LOBBY BAR 19 18 17 20 15 16 14 13 12 CONGELADOR ALMACEN HOMBRES AREA DE TELEFONOS SALA DE ESPERA SANITARIOS MUJERES SANITARIOS BAJA CONTRABARRA BARRA 11 5 4 3 2 6 7 8 9 1 10 INFORMES HOMBRES SANITARIOS SALIDA DE EMERGENCIA BARRA BODEGA RECEPCION MONITOREO CONMUTADOR GERENTE GENERAL SALA DE JUNTAS RECEPCION SALA DE ESPERA VENTAS PROMOTORES PERFUMERIA ACCESO PRINCIPAL COMEDOR DE EMPLEADOS CONTROL CHECADOR DUCTO BASURA DUCTO BASURA SANITARIOS HOMBRES VESTIDORES SANITARIOS MUJERES VESTIDORES SALON DE BANQUETES CAPACIDAD 250 PERSONAS ESTRADO P/CONJUNTO REGADERAS REGADERAS LAVADO DE LOZA COCINA MESA DE SERVICIO COCCION PREPARACION MESA DE SERVICIO COCCION MESA DE SERVICIO PREPARACION LAVADO DE LOZA ELEVADOR DE SERVICIO COCINA 14 SERVICIO ELEVADOR DE ESCALERAS DE SERVICIO FUENTE ACCESO CENTRO NOCTURNO OFICINAS ACCESO A ACCESO DE EMPLEADOS GIMNASIO AGENCIA DE VIAJES LOBBY CONTROL FUENTE VESTIDORES HOMBRES SANITARIOS REGADERAS REGADERAS VESTIDORES MUJERES SANITARIOS CTO. DE ASEO RECEPCION SALA DE ESPERA AREA DE CAMINADORAS BODEGA RECEPCION SUBE FUENTE DE SODAS SALON DE JUEGOS SUBE SANITARIOS HOMBRES 7 8 9 4 3 5 6 1 2 10 11 12 13 ZONA ADMINISTRATIVA Y SPA PLANTA BAJA A B C D E F G H 3 4 5 6 7 8 9 10 11 2 2 1 1 -406.9442427568973 -406.9442427568973 -406.9442427568973 -406.9442427568973 -406.9442427568973 -406.9442427568973 -406.9442427568973 -406.9442427568973 -406.9442427568973 -406.9442427568973 26 3 4 28 27 1 2 18 25 24 23 22 21 20 19 5 6 12 13 15 14 16 17 8 9 10 11 7 ELEVADOR DE HUESPEDES BAJA SUBE ELEVADOR DE HUESPEDES BAJA SUBE 28 27 26 25 24 23 22 21 20 4 6 5 3 2 1 8 7 PROYECCION DE DOMO PROYECCION DE DOMO PROYECCION DE DOMO PROYECCION DE DOMO VESTIBULO VESTIBULO VESTIBULO 13 12 11 10 2 1 6 5 3 4 9 8 7 14 sube COCINETA ARCHIVO comedor SALIDA DE EMERGENCIA comedor ARCHIVO COCINETA baja 14 7 8 9 4 3 5 6 1 2 10 11 12 13 13 12 11 10 2 1 6 5 3 4 9 8 7 SUBE BODEGA RECEPCION CTO. DE ASEO SANITARIOS MUJERES VESTIDORES REGADERAS REGADERAS SANITARIOS HOMBRES VESTIDORES 14 PROMOTORES VENTAS SALA DE JUNTAS GERENTE GENERAL PLANTA ALTA 15 E F G H -406.9442427568973 -406.9442427568973 SPA BAJA 19 5 4 18 17 3 20 2 6 8 14 9 13 12 11 10 7 15 16 1 SALIDA DE EMERGENCIA ESCALA GRAFICA 0.50 1.00 2.00 5.00 10.00 CROQUIS DE LOCALIZACION 8800MTS2 SUPERFICIE PERIFERICO SUR LA MONTAÑA FCO. DE TOLIMA \A1;110.00 \A1;80.00 \A1;65.00 \A1;80.00 \A1;50.00 BAÑO CON TINA BAÑO CON TINA BAÑO VESTIDOR falso plafon falso plafon falso plafon falso plafon HABITACION SENCILLA HABITACION SENCILLA VESTIDOR BAÑO VESTIBULO VESTIBULO ALBERCA VESTIBULO VESTIBULO VESTIBULO VESTIBULO BAÑO CON TINA BAÑO CON TINA BAÑO VESTIDOR falso plafon falso plafon falso plafon falso plafon HABITACION SENCILLA HABITACION SENCILLA VESTIDOR BAÑO VESTIBULO VESTIBULO VESTIBULO VESTIBULO BAÑO VESTIDOR HABITACION SENCILLA HABITACION SENCILLA falso plafon falso plafon falso plafon falso plafon VESTIDOR BAÑO BAÑO CON TINA BAÑO CON TINA VESTIBULO VESTIBULO BAÑO VESTIDOR HABITACION SENCILLA HABITACION SENCILLA falso plafon falso plafon falso plafon falso plafon VESTIDOR BAÑO BAÑO CON TINA BAÑO CON TINA BAÑO CON TINA BAÑO CON TINA BAÑO VESTIDOR falso plafon falso plafon falso plafon falso plafon HABITACION SENCILLA HABITACION SENCILLA VESTIDOR BAÑO VESTIBULO VESTIBULO 10 15 14 13 12 17 16 11 2 9 8 7 6 5 4 3 1 CORTE ESQUEMATICO \A1;8.00 \A1;17.95 \A1;4.00 \A1;12.00 \A1;8.00 \A1;12.00 \A1;8.00 \A1;12.00 \A1;8.00 \A1;1.60 \A1;16.72 \A1;21.73 \A1;130.00 \A1;10.00 \A1;8.00 \A1;12.00 \A1;8.00 \A1;12.00 \A1;8.00 \A1;12.00 \A1;8.00 \A1;10.00 \A1;88.00 BAÑO CON TINA BAÑO CON TINA BAÑO VESTIDOR falso plafon falso plafon falso plafon falso plafon HABITACION SENCILLA HABITACION SENCILLA VESTIDOR BAÑO VESTIBULO VESTIBULO ALBERCA VESTIBULO VESTIBULO VESTIBULO VESTIBULO BAÑO CON TINA BAÑO CON TINA BAÑO VESTIDOR falso plafon falso plafon falso plafon falso plafon HABITACION SENCILLA HABITACION SENCILLA VESTIDOR BAÑO VESTIBULO VESTIBULO VESTIBULO VESTIBULO BAÑO VESTIDOR HABITACION SENCILLA HABITACION SENCILLA falso plafon falso plafon falso plafon falso plafon VESTIDOR BAÑO BAÑO CON TINA BAÑO CON TINA VESTIBULO VESTIBULO BAÑO VESTIDOR HABITACION SENCILLA HABITACION SENCILLA falso plafon falso plafon falso plafon falso plafon VESTIDOR BAÑO BAÑO CON TINA BAÑO CON TINA BAÑO CON TINA BAÑO CON TINA BAÑO VESTIDOR falso plafon falso plafon falso plafon falso plafon HABITACION SENCILLA HABITACION SENCILLA VESTIDOR BAÑO VESTIBULO VESTIBULO 10 15 14 13 12 17 16 11 2 9 8 7 6 5 4 3 1 22 21 12 1 2 3 11 4 5 6 13 10 9 8 7 20 19 18 17 16 15 14 21 12 1 2 3 11 4 5 6 13 10 9 8 7 22 20 19 18 17 16 15 14 SUBE PEND. 15% SUBE NPT+ 3.30 NPT+ 3.30 NPT+ 3.30 BAJA PEND. 15% DOMO AZOTEA AZOTEA AZOTEA AZOTEA HOTEL ESPECIFICACIONES ORIENTACIÒN CROQUIS DE LOCALIZACIÒN PLANTA ESQUEMATICA CORTE ESQUEMATICO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 11 10 9 8 7 6 5 4 3 2 1 A B C D E F G H 1 PLANTA BAJA ACCESO PEATONAL PEND. 15% BAJA RESTAURANTE COCINA LOBBY - BAR SALON DE BANQUETES AREA DE JUEGOS GIMNACIO CENTRO DE ESPARCIMIENTO LOBBY VESTIBULO ADMINISTRACION AGENCIA DE VIAJES SALIDA DE EMERGENCIA CAMARA DE REFRIGERACION CONGELADO ALMACEN COMEDOR DE EMPLEADOS BAÑOS / V HOMBRES BAÑOS / V MUJERES SANITARIOS HOMBRES SANITARIOS MUJERES COCINA BARRA CABINA DE LUZ Y SONIDO BARRA SANITARIO HOMBRES SANITARIO MUJERES RECEPCION SANITARIO HOMBRES SANITARIO MUJERES RECEPCIÒN SALA DE ESPERA TELEFONOS CABINA DE LUZ Y SONIDO ESCENARIO ALMACEN MONITOREO CONMUTADOR ARCHIVO GERENTE GRAL SALA DE JUNTAS COCINETA COMEDOR ELEVADOR S / MUJERES S / HOMBRES PROMOTOR VENTAS RECEPCIÒN SALA DE ESPERA BAÑOS / V HOMBRES BAÑOS / V MUJERES ALMACEN DE EQUIPO CUARTO DE ASEO RECEPCIÒN SANITARIO MUJERES SANITARIO HOMBRES CUARTO DE ASEO RECEPCIÒN SALA DE ESPERA SANITARIO MUJERES SANITARIO HOMBRES CAJA 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 ELEVADOR NPT+ 3.15 NPT+ 3.65 NPT+ 3.65 NPT+ 3.65 NPT+ 3.65 NPT+ 4.10 NPT+ 3.65 NPT+ 3.65 NPT+ 0.60 NPT+ 3.30 NPT+ 3.65 NPT+ 3.65 NPT+ 3.65 NPT+ 3.65 NPT+ 4.55 NPT+ 3.30 NPT+ 3.95 NPT+ 3.65 NPT+ 3.65 NPT+ 3.30 SUBE NPT+ 3.65 NPT+ 3.25 PEND. 15% SUBE BARRA BAR VESTIDORES ALBERCA MUJERES SANITARIOS HOMBRES SANITARIOS VESTIDORES NPT+ 0.00 1 2 3 4 5 6 7 8 9 14 15 16 17 18 10 19 20 12 21 22 13 23 24 25 14 15 16 17 18 19 20 22 7 8 9 10 13 6 5 4 11 3 2 1 12 21 14 15 16 17 18 19 20 7 8 9 10 13 6 5 4 11 3 2 1 12 21 22 SUBE 1 2 ALMACEN 2 3 4 5 6 8 7 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 20 21 22 22 23 24 25 26 27 28 29 30 31 BAÑO CON TINA BAÑO CON TINA BAÑO VESTIDOR falso plafon falso plafon falso plafon falso plafon HABITACION SENCILLA HABITACION SENCILLA VESTIDOR BAÑO VESTIBULO VESTIBULO ALBERCA VESTIBULO VESTIBULO VESTIBULO VESTIBULO BAÑO CON TINA BAÑO CON TINA BAÑO VESTIDOR falso plafon falso plafon falso plafon falso plafon HABITACION SENCILLA HABITACION SENCILLA VESTIDOR BAÑO VESTIBULO VESTIBULO VESTIBULO VESTIBULO BAÑO VESTIDOR HABITACION SENCILLA HABITACION SENCILLA falso plafon falso plafon falso plafon falso plafon VESTIDOR BAÑO BAÑO CON TINA BAÑO CON TINA VESTIBULO VESTIBULO BAÑO VESTIDOR HABITACION SENCILLA HABITACION SENCILLA falso plafon falso plafon falso plafon falso plafon VESTIDOR BAÑO BAÑO CON TINA BAÑO CON TINA BAÑO CON TINA BAÑO CON TINA BAÑO VESTIDOR falso plafon falso plafon falso plafon falso plafon HABITACION SENCILLA HABITACION SENCILLA VESTIDOR BAÑO VESTIBULO VESTIBULO 10 15 14 13 12 17 16 11 2 9 8 7 6 5 4 3 1

Language	Spanish
Drawing Type	Full Project
Category	Hotel, Restaurants & Recreation
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Pool, Elevator, Parking
Tags	accommodation, area, autocad, casino, DWG, fitness, full, general, gym, hostel, Hotel, lobby, lodging, parking, Project, Restaurant, restaurante, spa, space, zone, zoning
