House Rutal – Chile DWG Detail for AutoCAD

House Rutal – Chile DWG Detail for AutoCAD

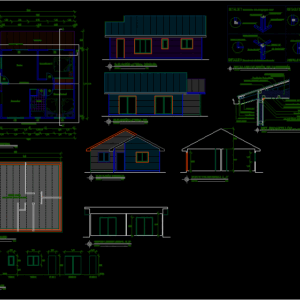

Rural Housing respective details of thermal insulation and wooden partition unions.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

details of seam partition, scale, union to half wood, cross section a_a ‘, left side elevation, longitudinal cut b_b’, front elevation, right side elevation, foundations plant, architecture plant, living room, kitchen, bathroom , access, terrace, cladding, perimeter foundation cut, interior cladding, exterior cladding, bottom flooring, corner, water repellent membrane according to ee.tt., vapor barrier according to ee.tt., vinyl siding, detail doors and windows, npt, axis ridge, covered projection

Raw text data extracted from CAD file:

DETALLE 1 :Encuentro en L entre 2 tabiques parte inferior DETALLES DE UNIÓN DE TABIQUERÍA Pie derecho 2x3 " solera inferior 2x3" Pie derecho 2x3 " Solera inferior 2x3 " ESCALA 1/20 DETALLE 2 :Encuentro en T con 2 pies derechos Pie derecho 2x3 " Solera inferior 2x3" Pie derecho 2x3 " Solera inferior 2x3 " DETALLE 3 :Encuentro en L entre 2 tabiques parte superior UNION A MEDIA MADERA Pie derecho 2x3 " Solera Superior2x3" Pie derecho 2x3 " clavos 3 1/2" DETALLE 4 :Encuentro en T entre 2 tabiques parte superior UNION A MEDIA MADERA clavos 3 1/2" Solera Superior2x3" Pie derecho 2x3 " Solera Superior2x3" 2,40 2,00 ESCALA CORTE TRANSVERSAL A_A' 1/50 ESCALA ELEVACIÓN LATERAL IZQ. 1/50 ESCALA CORTE LONGITUDINAL B_B' 1/50 ESCALA ELEVACIÓN FRONTAL 1/50 ESCALA ELEVACIÓN LATERAL DERECHA 1/50 ESCALA PLANTA DE FUNDACIONES 1/50 ESCALA PLANTA DE ARQUITECTURA 1/50 Dormitorio 1 Dormitorio 2 Estar Comedor Cocina Baño Acceso Terraza 0,10 3,00 0,10 1,60 0,10 3,00 0,10 1,90 0,10 0,10 3,60 0,10 1,10 0,10 2,40 0,10 1,30 1,20 1,30 0,05 0,80 0,78 1,20 0,88 3,85 3,65 7,50 0,10 3,85 0,10 3,85 0,10 1,90 0,10 1,00 1,20 1,50 0,60 1,20 1,80 1,20 0,70 0,80 10,00 1,12 1,80 2,15 1,80 1,13 8,00 2,00 10,00 0,10 7,30 0,10 2,00 7,50 REVESTIMIENTO Emplantillado 5 cms CORTE FUNDACION PERIMETRAL lana mineral 7 cms Revestimiento interior Revestimiento exterior solera inferior 0,20 radier 10 cms. e 8mm @ 20cms 4 fe 10mm 0,50 0,05 ESCALA DET. ESCANTILLÓN \H0.48x;POR\H2.083x; \H0.48x;AISLANTE 1/10 Fierro Zinc-Alum Toledano 0,35 mm COSTANERA 2"x2" ENVIGADO CIELO 2"x2" @ 50cms ESQUINERO HOJALATERÍA ESP. 0,5mm TAPACÁN 1"x6" FIBROCEMENTO 9 mm AISLACIÓN TÉRMICA SEGÚN EE.TT. LANA MINERAL 70mm 14 kg/m3 YESO CARTÓN ESTÁNDAR 10mm TIJERAL 2"x4" SOBRESOLERA 2x3 SOLERA 2"x3" MEMBRANA HIDRÓFUGA SEGÚN EE.TT. BARRERA DE VAPOR SEGÚN EE.TT. Aislanglass en paneles 12,5 kg/m3 160mm SEGÚN EE.TT. SIDING VINÍLICO RADIER 10 CMS. REFORZADO CON MALLA ACMA V1 V1 V2 V3 V4 P2 P2 P1 P3 P3 P3 P3 ESCALA DETALLE PUERTAS Y VENTANAS 1/50 N.P.T. N.P.T. N.P.T. 2,00 2,00 1,00 1,00 1,00 0,50 1,50 2,00 1,00 0,70 1,80 0,80 1,20 0,60 1,80 1,20 V1 SON 2 V2 ES 1 V3 ES 1 V4 ES 1 P1 ES 1 P2 SON 2 P3 SON 4 EJE CUMBRERA EJE CUMBRERA PROYECCION CUBIERTA PROYECCION CUBIERTA PROYECCION CUBIERTA 5 5 7,30 2,50 9,80 2,00 7,80 4,80 2,20 2,40 1,00 1,00 2,00 A' A B B'

Language	Spanish
Drawing Type	Detail
Category	House
Additional Screenshots
File Type	dwg
Materials	Glass, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	apartamento, apartment, appartement, aufenthalt, autocad, casa, chalet, chile, DETAIL, details, dwelling unit, DWG, haus, house, Housing, insulation, logement, maison, partition, residên, residence, respective, rural, thermal, unidade de moradia, unions, villa, wohnung, wohnung einheit, wooden
