Knx Scheme DWG Block for AutoCAD

Practical and theoretical schemes mount for a motor KNX blinds.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

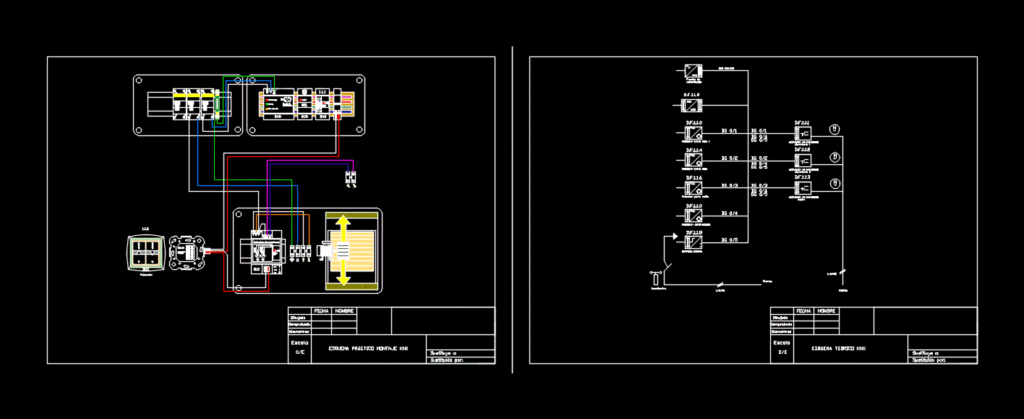

power supply with filter, date, name, drawn, checked, id.s.normas, scale, replaces :, replaced by :, ies zurbarán formative cycle top grade electrotechnical and automated installations navalmoral de la mata cáceres, alvaro pr, outline practical assembly knx, bus, overload, normal, overvoltage, power supply, reset, coil, led, connector, physical addresses, area, line, dam, blinds actuator, bus coupler, pushbutton, alvaro pr, knx, usb, push button pers room, pers. saloon, centralized pushbutton, binary input, blinds actuator, strength, anemometer, knx theoretical scheme

Raw text data extracted from CAD file:

2 Fuente de alimentación con filtro FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: I.E.S ZURBARÁN CICLO FORMATIVO GRADO SUPERIOR INSTALACIONES ELECTROTÉCNICAS Y AUTOMATIZADAS NAVALMORAL DE LA MATA CÁCERES S/E 13/3/2015 Álvaro P.R. ESQUEMA PRÁCTICO MONTAJE KNX FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: I.E.S ZURBARÁN CICLO FORMATIVO GRADO SUPERIOR INSTALACIONES ELECTROTÉCNICAS Y AUTOMATIZADAS NAVALMORAL DE LA MATA CÁCERES S/E 13/3/2015 Álvaro P.R. ESQUEMA PRÁCTICO MONTAJE KNX FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: I.E.S ZURBARÁN CICLO FORMATIVO GRADO SUPERIOR INSTALACIONES ELECTROTÉCNICAS Y AUTOMATIZADAS NAVALMORAL DE LA MATA CÁCERES S/E 13/3/2015 Álvaro P.R. ESQUEMA PRÁCTICO MONTAJE KNX N 1 N 2 N 1 N 2 N 1 N 2 BUS BUS BUS BUS Sobrecarga Normal Sobretensión Fuente de alimentación L1 N Reset Reset Bobina (filtro) 1.1.1 LED P Conector BUS 1 1 3 Direcciones físicas Área Línea Dam LED P M M 1 1 L N Actuador de persianas 1 2 3 1 2 3 1 2 3 N BUS BUS Acoplador al Bus Pulsador 1.1.2 230 V 50-60 Hz FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: I.E.S ZURBARÁN CICLO FORMATIVO GRADO SUPERIOR INSTALACIONES ELECTROTÉCNICAS Y AUTOMATIZADAS NAVALMORAL DE LA MATA CÁCERES S/E ALVARO P.R 13/3/2015 ESQUEMA PRÁCTICO MONTAJE KNX N 1 N 2 N 1 N 2 N 1 N 2 BUS BUS BUS BUS Sobrecarga Normal Sobretensión Fuente de alimentación L1 N Reset Reset Bobina (filtro) 1.1.1 LED P Conector BUS 1 1 3 Direcciones físicas Área Línea Dam LED P M M 1 1 L N Actuador de persianas 1 2 3 1 2 3 1 2 3 N BUS BUS Acoplador al Bus Pulsador 1.1.2 230 V 50-60 Hz FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: I.E.S ZURBARÁN CICLO FORMATIVO GRADO SUPERIOR INSTALACIONES ELECTROTÉCNICAS Y AUTOMATIZADAS NAVALMORAL DE LA MATA CÁCERES S/E ALVARO P.R 13/3/2015 ESQUEMA PRÁCTICO MONTAJE KNX N 1 N 2 N 1 N 2 N 1 N 2 BUS BUS BUS BUS Sobrecarga Normal Sobretensión Fuente de alimentación L1 N Reset Reset Bobina (filtro) 1.1.1 LED P Conector BUS 1 1 3 Direcciones físicas Área Línea Dam LED P M M 1 1 L N Actuador de persianas 1 2 3 1 2 3 1 2 3 N BUS BUS Acoplador al Bus Pulsador 1.1.2 230 V 50-60 Hz FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: I.E.S ZURBARÁN CICLO FORMATIVO GRADO SUPERIOR INSTALACIONES ELECTROTÉCNICAS Y AUTOMATIZADAS NAVALMORAL DE LA MATA CÁCERES S/E ALVARO P.R 13/3/2015 ESQUEMA PRÁCTICO MONTAJE KNX Fuente de alimentación KNX USB 1 U 1 1 1 M M M D.F.1.1.9 D.F.1.1.8 D.F.1.1.4 D.F.1.1.6 D.F.1.1.8 D.F.1.1.8 Pulsador pers. hab. 1 Pulsador pers. hab. Pulsador pers. salón Pulsador centralizado Entrada binaria D.F.1.1.1 D.F.1.1.2 D.F.1.1.3 DG 0/1 DG 0/2 DG 0/3 DG 0/4 DG 0/5 DG 0/1 DG 0/2 DG 0/3 DG 0/4 DG 0/5 DG 0/4 DG 0/5 DG 0/4 DG 0/5 Actuador de persianas dormitorio 1 Actuador de persianas dormitorio 2 Actuador de persianas salón Bus KNX/EIB Fuerza Fuerza L/M/PE L/M/PE Anemómetro FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: I.E.S ZURBARÁN CICLO FORMATIVO GRADO SUPERIOR INSTALACIONES ELECTROTÉCNICAS Y AUTOMATIZADAS NAVALMORAL DE LA MATA CÁCERES S/E ALVARO P.R 13/3/2015 ESQUEMA TEÓRICO KNX Fuente de alimentación KNX USB 1 U 1 1 1 M M M D.F.1.1.9 D.F.1.1.8 D.F.1.1.4 D.F.1.1.6 D.F.1.1.8 D.F.1.1.8 Pulsador pers. hab. 1 Pulsador pers. hab. Pulsador pers. salón Pulsador centralizado Entrada binaria D.F.1.1.1 D.F.1.1.2 D.F.1.1.3 DG 0/1 DG 0/2 DG 0/3 DG 0/4 DG 0/5 DG 0/1 DG 0/2 DG 0/3 DG 0/4 DG 0/5 DG 0/4 DG 0/5 DG 0/4 DG 0/5 Actuador de persianas dormitorio 1 Actuador de persianas dormitorio 2 Actuador de persianas salón Bus KNX/EIB Fuerza Fuerza L/M/PE L/M/PE Anemómetro FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: I.E.S ZURBARÁN CICLO FORMATIVO GRADO SUPERIOR INSTALACIONES ELECTROTÉCNICAS Y AUTOMATIZADAS NAVALMORAL DE LA MATA CÁCERES S/E ALVARO P.R 13/3/2015 ESQUEMA TEÓRICO KNX N 1 N 2 N 1 N 2 N 1 N 2 BUS BUS BUS BUS Sobrecarga Normal Sobretensión Fuente de alimentación L1 N Reset Reset Bobina (filtro) 1.1.1 LED P Conector BUS 1 1 3 Direcciones físicas Área Línea Dam LED P M M 1 1 L N Actuador de persianas 1 2 3 1 2 3 1 2 3 N BUS BUS Acoplador al Bus Pulsador 1.1.2 230 V 50-60 Hz FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: I.E.S ZURBARÁN CICLO FORMATIVO GRADO SUPERIOR INSTALACIONES ELECTROTÉCNICAS Y AUTOMATIZADAS NAVALMORAL DE LA MATA CÁCERES S/E ALVARO P.R 13/3/2015 ESQUEMA PRÁCTICO MONTAJE KNX Fuente de alimentación KNX USB 1 U 1 1 1 M M M D.F.1.1.9 D.F.1.1.8 D.F.1.1.4 D.F.1.1.6 D.F.1.1.8 D.F.1.1.8 Pulsador pers. hab. 1 Pulsador pers. hab. Pulsador pers. salón Pulsador centralizado Entrada binaria D.F.1.1.1 D.F.1.1.2 D.F.1.1.3 DG 0/1 DG 0/2 DG 0/3 DG 0/4 DG 0/5 DG 0/1 DG 0/2 DG 0/3 DG 0/4 DG 0/5 DG 0/4 DG 0/5 DG 0/4 DG 0/5 Actuador de persianas dormitorio 1 Actuador de persianas dormitorio 2 Actuador de persianas salón Bus KNX/EIB Fuerza Fuerza L/M/PE L/M/PE Anemómetro FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: I.E.S ZURBARÁN CICLO FORMATIVO GRADO SUPERIOR INSTALACIONES ELECTROTÉCNICAS Y AUTOMATIZADAS NAVALMORAL DE LA MATA CÁCERES S/E ALVARO P.R 13/3/2015 ESQUEMA TEÓRICO KNX N 1 N 2 N 1 N 2 N 1 N 2 BUS BUS BUS BUS Sobrecarga Normal Sobretensión Fuente de alimentación L1 N Reset Reset Bobina (filtro) 1.1.1 LED P Conector BUS 1 1 3 Direcciones físicas Área Línea Dam LED P M M 1 1 L N Actuador de persianas 1 2 3 1 2 3 1 2 3 N BUS BUS Acoplador al Bus Pulsador 1.1.2 230 V 50-60 Hz Fuente de alimentación KNX USB 1 U 1 1 1 M M M D.F.1.1.9 D.F.1.1.8 D.F.1.1.4 D.F.1.1.6 D.F.1.1.8 D.F.1.1.8 Pulsador pers. hab. 1 Pulsador pers. hab. Pulsador pers. salón Pulsador centralizado Entrada binaria D.F.1.1.1 D.F.1.1.2 D.F.1.1.3 DG 0/1 DG 0/2 DG 0/3 DG 0/4 DG 0/5 DG 0/1 DG 0/2 DG 0/3 DG 0/4 DG 0/5 DG 0/4 DG 0/5 DG 0/4 DG 0/5 Actuador de persianas dormitorio 1 Actuador de persianas dormitorio 2 Actuador de persianas salón Bus KNX/EIB Fuerza Fuerza L/M/PE L/M/PE Anemómetro FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: FECHA NOMBRE Dibujado Comprobado Id.s.normas Escala Sustituye a: Sustituido por: S/E ESQUEMA PRÁCTICO MONTAJE KNX S/E ESQUEMA TEÓRICO KNX
