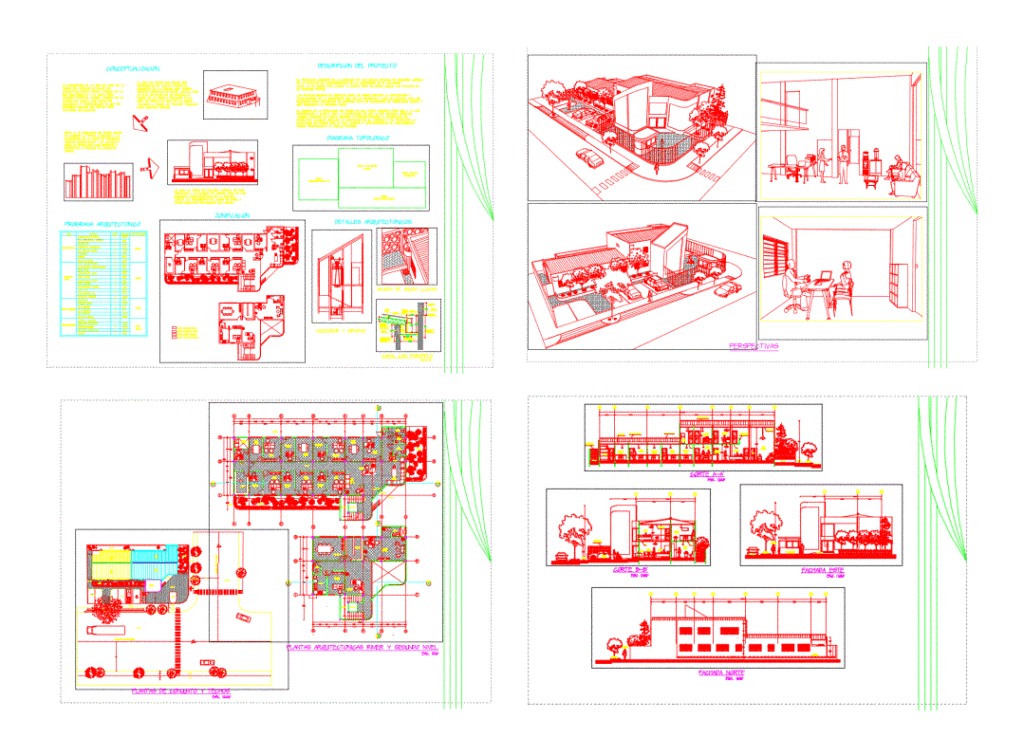

Design of a legal aid center where legal aid is provided to people in need. The project consists of a two-story building; two facades; the north and the east. Offices for the various areas that fall in the area of ??advocacy and each has a work area to which the user is comfortable in the interview with the case manager. The main waiting room and is enhanced by the use of double height. The stairs to access the second level have been positioned so that the building structure and the structure thereof are two different bodies; This is to prevent accidents in case of earthquakes. The project also has parking and green according to the established laws.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

prospects, cut a-a ‘, s.s. public women, address, secretary, computer room, artistic support room, reading room, teachers and meeting room, kitchen and cafe area, ss, vent., general winery, ordinance room, sum, cabin, staff, stage, ss public men, false ceilings of fiber cement, but when designing it was thought better to change the form, arriving at the conception of the union of different geometrical figures and together would give a more modern result and referring to formal offices., administrative area area legal attention area public public area complementary, administrative, zone, space, general coordination, cant., ss general coordinator, computer assistance, s.s. admon. zone, stationery, kitchen, meeting room, administration area, administration collaborator, criminal area, legal attention, criminal collaborator, family area, family collaborator, work area, labor collaborator, civil area, work rooms, civil collaborator, architectural program, zoning, conceptualization, the idea is to take a figure that represents in some way the concept of the function that our building will have, that is to say justice, for which the figure of a podium or platform was chosen in a principle. a judge sits in court. taking the form of a truncated pyramid for our building, which when seen on the side façade, resembles a block of books, another of the characteristic images of judicial matters. the follow-up of cases based on laws previously written in books., be public, reception, social work, s.s. women, s.s. men, s.s. special, waiting room, courtyards and gardens, complementary, security services, parking, general services, warehouse, topological diagram, the conception of the idea is based on the form of the building, ie a formal conceptualization because it is what most stands out the view for any person. although it has also taken into account the functional and technological aspects since it is impossible to design without these three influential factors., description of the project, architectural details, elevator and bleachers, rainwater descent, channel with parapet, b-b ‘cut, east facade, north facade, flowerbed, sidewalk, university boulevard, flower of fire avenue, security, general coordination, stationery, computer assistance, reception, social work, administration area, administration collaborator, criminal area, family area, labor area, civil area , patio, drying rack, elevator, garden, copy and print area, oasis and coffee, booth, ent, second level projection, tempered glass handrail with wooden frame, natural decorative stone ball walls, corrugated laminated roof fiber cement, standard red cloak, bathrooms, slab, access plaza, administrative area, legal attention area, public area, complementary area, hearth of crowning, pern clamping between support and cornice sheet, concrete block parapet, welding cord. union between ceiling structure and hooks for canal, rimer and second level architectural plants, assembly plants and ceilings

Raw text data extracted from CAD file:

NPT=0+0.64m NPT=0-1.10m NPT=0+1.84m NPT=0+0.0m NPT=0+0.15m PERSPECTIVAS A CORTE A-A' ESCALA 1:75 CUBIERTA DE LOSA (FERROCEMENTO) S.S. PUBLICOS MUJERES N.P.T.=0+0.15 NPT=0+0.15 NPT=0+.030 NPT=0-1.00 NPT=0-0.85 1 1 1 1 1 1 1 \A1;0.20 DIRECCION SECRETARIA SALA DE PREKINDER 1 SALA DE INFORMATICA SALA DE APOYO ARTISTICO SALA DE LECTURA ESTAR DE MAESTROS Y SALA DE JUNTAS AREA DE COCINA Y CAFE S.S. S.S. S.S. S.S. S.S. RESPIRADERO. -363.6559666937101 BODEGA GENERAL CUARTO DE ORDENANZA SUM CABINA STAFF S.S. S.S. SALA DE PREPARATORIA 1 S.S. S.S. S.S. S.S. SALA DE PREPARATORIA 2 SALA DE PREKINDER 2 SALA DE KINDER 1 SALA DE KINDER 2 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.00 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.75 TARIMA S.S. PUBLICOS MUJERES S.S. PUBLICOS HOMBRES N.P.T.=0+0.15 N.P.T.=0+0.15 2.60 5.50 5.50 5.50 3.15 3.15 4.15 0.15 2.45 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 2.20 3.00 2.20 3.00 2.20 3.00 3.00 3.00 1.85 2.00 29.55 4.15 5.80 4.00 1.50 4.00 2.40 0.15 0.15 0.15 0.15 9.95 5.50 3.15 3.15 4.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 2.20 3.00 3.00 3.00 1.85 2.00 15.95 4.15 5.80 4.00 1.50 4.00 4.25 0.15 0.15 0.15 0.15 9.95 F G 3.85 1.50 1.50 10.12 7.12 1.48 1.65 N.P.T.=0+0.00 1.50 1.50 3.54 N.P.T.=0+0.15 2.70 2.70 550 \fVNI-Times|b0|i0|c0|p2;canon \fVNI-Times|b0|i0|c0|p2;BJ230 \fVNI-Times|b0|i0|c0|p2;BUBBLE JET PRINTER 2.60 5.50 5.50 5.50 3.15 3.15 4.15 29.55 5.55 2.70 2.70 4.15 5.80 4.25 9.95 7.15 9.26 2.40 CIELO FALSO DE FIBROCEMENTO N.P.T.=0+0.15 4.15 5.80 4.25 9.95 9.26 2.60 5.50 5.50 5.50 3.15 3.15 4.15 29.55 2.00 1.50 2.40 -514.3351440236438 1.15 1.10 1.17 0.55 1.25 1.10 12.00 \A1;0.45 \A1;0.91 \A1;0.80 \A1;0.50 \A1;0.25 \A1;0.20 \A1;0.19 \A1;0.10 \A1;0.30 \A1;0.66 \A1;0.56 \A1;0.50 PERO AL IR DISENANDO SE PENSO MEJOR EN CAMBIAR LA FORMA, LLEGANDO A LA CONCEPCION DE LA UNION DE DIFERENTE FIGURAS GEOMETRICAS Y EN CONJUNTO DARIA UN RESULTADO MAS MODERNO Y REFERENTE A OFICINAS DE CARACTER FORMAL. ZONA ADMINISTRATIVA ZONA ATENCION LEGAL ZONA ESTAR PUBLICO ZONA COMPLEMENTARIA ADMINISTRATIVA ZONA ESPACIO AREA(m2) COORDINACION GENERAL 28.60 CANT. AREA TOTAL(m2) S.S. COORDINADOR GENERAL 3.68 SECRETARIA 12.00 ASISTENCIA INFORMATICA 12.00 S.S. ZONA DE ADMON. 2.40 PAPELERIA 12.00 COCINA 12.00 SALA DE JUNTAS 21.40 AREA ADMINISTRACION COLABORADOR ADMINISTRACION AREA PENAL ATENCION LEGAL 12.00 8.80 COLABORADOR PENAL AREA FAMILIA COLABORADOR FAMILIA AREA LABORAL COLABORADOR LABORAL AREA CIVIL SALAS DE TRABAJO COLABORADOR CIVIL 36.00 104.08 140.00 PROGRAMA ARQUITECTONICO ZONIFICACION CONCEPTUALIZACION LA IDEA ES TOMAR UNA FIGURA QUE REPRESENTE DE ALGUNA MANERA EL CONCEPTO DE LA FUNCION QUE TENDRA NUESTRO ESDIFICIO, ES DECIR JUSTICIA, POR LO CUAL SE ELIJIO EN UN PRINCIIO LA FIGURA DE UN PODIO O ESTRADO EN EL CUAL SE SIENTA UN JUEZ EN LA CORTE. TOMANDO LA FORMA DE PIRAMIDE TRUNCADA PARA NUESTRO EDIFICIO. LO CUAL AL VERLO EN FACHADA LATERAL, SE NOS ASEMEJARA A UN BLOQUE DE LIBROS, OTRA DE LAS IMAGENES CARACTERISTICAS DE LA MATERIA JUDICIAL. EL SEGUIMIENTO DE CASOS EN BASE A LEYES ESCRITAR PREVIAMENTE EN LIBROS. 12.00 12.00 12.00 12.00 8.80 8.80 8.80 8.80 ESTAR PUBLICO RECEPCION TRABAJO SOCIAL S.S. MUJERES S.S. HOMBRES S.S. ESPECIAL SALA DE ESPERA PATIOS Y JARDINES 1 1 1 1 1 1 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 12.00 12.00 2.54 2.54 4.00 20.00 53.08 COMPLEMENTARIA SERVICIOS SEGURIDAD ESTACIONAMIENTO SERVICIOS GENERALES BODEGA 1 1 1 12.00 8.82 9.80 80.00 6 110.60 aprox. DIAGRAMA TOPOLOGICO LA CONCEPCION DE LA IDEA SE BASA EN LA FORMA DEL EDIFICO, ES DECIR UNA CONCEPTUALIZACION FORMAL PORQUE ES LO QUE MAS RESALTA A LA VISTA PARA CUAQUIER PERSONA. AUNQUE TAMBIEN SE HA TOMADO EN CUENTA LOS ASPECTOS FUNCIONALS Y TECNOLOGICOS YA QUE ES IMPOSIBLE DISEÑAR SIN ESTOS TRES FACTORES INFLUYENTES. DESCRIPCION DEL PROYECTO EL PROYECTO CONSISTE EN LA CREACION DE LAS NUEVAS OFICINAS DE SOCORRO JURIDICO DE LA FACULTAD DE JURISP´RUDENCIA DE LA UNIVERSIDAD DE SL SALVADOR. COMO YA ES SABIDO ESTA UNIDAD YA EXISTE PERO SE DESEA UBICAR LAS OFICINAS EN UN TERRENO PROPIO. LAS OFICINAS BRINDAN UN SERVICIO LEGAL DE FORMA GRATUITA A ESTUDIANTES Y TRABAJADORES DE LA UNIVERSIDAD QUE ASI LO NECESITEN Y QUE NO CUENTEN CON LOS RECURSOS PARA CONTRATAR UN ABOGADO, ESTA SE ENCARGARA DE PROBLEMAS VARIOS Y QUE REQUIERAN LA ASESORIA LEGAL. EL DISENIO DE LA EDIFICACION SE PENSO EN UNA FORMA MODERNA PERO QUE A LA VEZ PROPORCIONE A SIMPLE VISTA LA INFORMACION DE QUE AI SON OFICINAS JURIDICAS. TAMBIEN TENIENDO EN MENTE SIEMPRE LA PRESERVACIONDE LA NATURALEZA SE RESPETARA ALGUNOS ARBOLES YA EXISTENTES EN EL TERRENO Y SE PROPONDRA LA PLANTACION DE OTROS MAS LO CUAL AYUDARA A CONTRARRESTAR EL ASOLEAMIENTO DEBIDO PRECISAMENTE AL DISEÑO PENSADO. DETALLES ARQUITECTONICOS ASCENSOR Y GRADAS BAJADA DE AGUAS LLUVIAS CANAL CON PARAPETO ESCALA 1:25 CORTE A-A' ESC. 1:100 CORTE B-B' ESC. 1:100 FACHADA ESTE ESC. 1:100 FACHADA NORTE ESC. 1:100 ARRIATE ACERA BOULEVARD UNIVERSITARIO AVENIDA FLOR DE FUEGO SEGURIDAD N.P.T.=0+0.45 COORDINACIÓN GENERAL S.S. PAPELERÍA N.P.T.=0+3.45 COCINA SALA DE JUNTAS AISTENCIA INFORMÁTICA SECRETARIA S.S. MUJERES SALA DE ESPERA RECEPCIÓN TRABAJO SOCIAL SALA DE TRABAJO 1 ÁREA ADMINISTRACIÓN COLABORADOR ADMINISTRACIÓN ÁREA PENAL ÁREA FAMILIA ÁREA LABORAL ÁREA CIVIL COLABORADOR PENAL COLABORADOR FAMILIA COLABORADOR LABORAL COLABORADOR CIVIL SALA DE TRABAJO 2 BODEGA SERVICIOS GENERALES 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A B C D E F G H 1 2 3 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T. 0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.30 N.P.T.=0+0.15 S S.S. HOMBRES N.P.T.=0+0.45 S.S. ESPECIAL N.P.T.=0+0.45 SALA DE TRABAJO 3 N.P.T.=0+0.45 PATIO TENDEDERO N.P.T.=0+0.30 N.P.T.=0+0.15 ASCENSOR N.P.T.=0+1.95 N.P.T.=0+0.30 N.P.T.=0+0.30 JARDIN JARDIN JARDIN N.P.T.=0+0.30 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 B ASCENSOR AREA DE COPIAS E IMPRESIONES OASIS Y CAFÉ S.S. N.P.T.=0+3.15 N.P.T.=0+1.95 A B C D E F G H 1 2 3 D E F G H 1 2 3 1 2 3 N.P.T.=0+3.45 N.P.T.=0+3.45 N.P.T.=0+3.45 N.P.T.=0+3.45 N.P.T.=0+3.45 N.P.T.=0+3.45 15% 11% 15% 11% 57% 5 5 5 5 5 5 5 N.P.T.=0+0.15 N.P.T.=0+0.15 N.P.T.=0+0.30 N.P.T.=0+0.15 N.P.T.=0+0.00 N.P.T.=0+0.00 N.P.T.=0+0.00 N.P.T.=0+0.00 N.P.T.=0-0.15 N.P.T.=0+0.30 JARDIN N.P.T.=0+0.30 JARDIN ARRIATE ACERA ARRIATE ACERA 5 5 Lc Lc 5 CASETA N.P.T.=0-0.15 ENT 5 5 PROYECCION DE SEGUNDO NIVEL SALA DE ESPERA RECEPCIÓN ÁREA PENAL ÁREA FAMILIA ÁREA LABORAL COLABORADOR PENAL COLABORADOR FAMILIA COLABORADOR LABORAL BODEGA N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T.=0+0.45 N.P.T. 0+0.45 AREA DE COPIAS E IMPRESIONES COCINA AISTENCIA INFORMÁTICA SECRETARIA N.P.T.=0+3.45 N.P.T.=0+3.45 N.P.T.=0+3.45 5 5 5 5 5 5 5 5 A B C D E F G H 5 PASAMANOS DE VIDRIO TEMPLADO CON MARCO DE MADERA MUROS DE PIEDRA BOLA DECORATIVA COLOR NATURAL TECHO DE LAMINA ACANALADA DE FIBROCEMENTO TECHO DE LAMINA ACANALADA DE FIBROCEMENTO CAPOTE ROJO ESTANDARD N.P.T.=0+0.30 N.P.T.=0+0.15 N.P.T.=0+0.00 ACERA N.P.T.=0-0.05 ARRIATE N.P.T.=0-0.25 BAÑOS A' A A A' 5 CIELO FALSO DE FIBROCEMENTO CIELO FALSO DE FIBROCEMENTO 5 5 5 5 5 1 2 3 5 COORDINACIÓN GENERAL SECRETARIA N.P.T.=0+3.45 N.P.T.=0+3.45 SEGURIDAD N.P.T.=0+0.45 RECEPCIÓN TRABAJO SOCIAL N.P.T.=0+0.45 N.P.T.=0+0.45 AREA DE COPIAS E IMPRESIONES 5 5 N.P.T.=0+0.00 ACERA MUROS DE PIEDRA BOLA DECORATIVA COLOR NATURAL CIELO FALSO DE FIBROCEMENTO LOSA LOSA LOSA LOSA N.P.T.=0+0.15 PLAZA DE ACCESO B' B B' 5 5 5 5 1 2 3 5 N.P.T.=0-0.25 N.P.T.=0-0.05 ARRIATE N.P.T.=0+0.00 ACERA N.P.T.=0+0.15 PLAZA DE ACCESO N.P.T.=0+0.30 5 5 5 5 5 5 5 5 A B C D E F G H 5 5 5 5 5 5 5 5 N.P.T.=0+0.15 JARDIN N.P.T.=0-0.05 ARRIATE N.P.T.=0+0.00 ACERA ZONA ADMINISTRATIVA ZONA ATENCION LEGAL ZONA ESTAR PUBLICO ZONA COMPLEMENTARIA VIGA MACOMBER. Formada por 4 ángulos de 1" y celosia de varilla coruugada de 1/4" con ángulo de 60° Lamina de fibrocemento. S=15% Tubo industrial cuadrado de 1". Estrucura de soporte para fascia y corniza. embebido en concreto @ 50 cm Tubo industrial cuadrado de 1" horizontal. rigidizador de soportes 5 5 5 5 5 5 POLIN C (6", chapa #6) SOLERA DE CORONAMIENTO 5 5 5 pernos de sujeción entre soporte y lamina de corniza Botaguas de lámina galvanizada calibre 26 5 5 Parapeto de bloque de concreto Canal. Lámina galvanizada calibre 26 Gancho para canal. varilla cuadrada de 6 mm. @ 40 cm cordon de soldadura. union entre estructura de techo y ganchos para canal 5 SOLERA DE CORONAMIENTO PLANTAS ARQUITECTONICAS RIMER Y SEGUNDO NIVEL ESC. 1:150 PLANTAS DE CONJUNTO Y TECHOS ESC. 1:200
