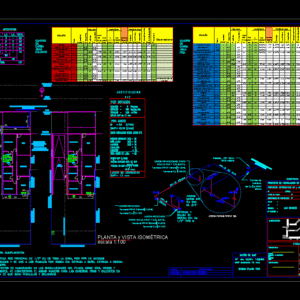

Project installation for drinking water with calculation memory. Chile regulated according RIDAA

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Mauricio leiva marchant, Phones, firms, Project of installation of domestic drinking water, contractor, Map data, home, profession, first name, Rut, designer, Architect, commune, Street, Location, Feasibility certificate, draft, Start notice, Informative after, date, Health service company signature, Certificate of receipt, date, Final project, owner, sheet, date, date, According to type plane, Existing map mm, Destination: domiciliary, By expense, By endowment, The counts, home, Rut, first name, date, modification, Plan for revision, Building line, Official closing line, Midway axis north l:, Official closing line, Roadway, bath, bedroom, to be, dinning room, kitchen, Roofed patio, Middle east axis l:, Midway axis west l:, Adjoining l:, Fire wall, Pareo l:, Fire wall, Pareo permission building nº, Final reception no., Distancing, Artef, total, A.f., Artifact consumption, A.c., Q.i., Bll, Symbol, Sum of expenses, Mlav, Mlav, cold water, Hot water, Domeyko, Totorillo, Alejandro fleming, Achinal, Punitaqui, Cariquin, scale, client, Load box cold water, Load box hot water, Entrance of kitchen in: cu type, For compliance: modifies main network of cu of the whole by ppr in measures joins the branches by thread in: entrance entrance kitchen laundry. For effects of in the singularities of like elbows the same for the hot ones in case they are parallel solidarity, Isometric view plant, Building line, Official closing line, Midway axis north l:, Official closing line, Roadway, bath, bedroom, to be, dinning room, kitchen, Roofed patio, Middle east axis l:, Midway axis west l:, Adjoining l:, Fire wall, Pareo l:, Fire wall, Distancing, Bll, Both bathrooms in: cu type m., From map:, Installation cost per annex, Toilet current, Rain shower, Lavatory, dishwasher, laundry, Total expenditure on, Max. Of map., According to qmp, endowment, Users, Implies map of, consumption, people, Then it is considered mm, Lost in, M.a., Plan for revision, Existing distribution network in sidewalk norteø pead, Isometric zoom, Existing pead distribution network

Raw text data extracted from CAD file:

5,05 9,20 4,17 1,08 MAURICIO LEIVA MARCHANT MAURICIO LEIVA MARCHANT 0,17 2,20 6,30 1,55 0,16 5,94 1,25 9,20 1,60 FONOS FIRMAS PROYECTO DE INSTALACION DE AGUA POTABLE DOMICILIARIA CONTRATISTA DATOS DE MAP Domicilio Profesion Nombre RUT PROYECTISTA : ARQUITECTA COMUNA CALLE : : UBICACION CERTIFICADO DE FACTIBILIDAD PROYECTO N° AVISO DE INICIO INFORMATIVO AP y AS N° FECHA FIRMA EMPRESA DE SERVICIO SANITARIOS CERTIFICADO DE RECEPCION N° FECHA PROYECTO DEFINITIVO PROPIETARIO LAMINA DE N° FECHA 1 1 N° FECHA N° : SEGUN PLANO TIPO MAP existente 13 mm DESTINO: DOMICILIARIO J U S T I F I C A C I Ó N QI = 83 (l/min) POR GASTO POR DOTACIÓN 45.19 (l/min) LAS CONDES N : DOMICILIO : : RUT NOMBRE FECHA MODIFICACION 24-2-2016 PLANO PARA REVISION \W0.75729; LINEA DE EDIFICACIÓN \W1.92857; LINEA \W1.92857; OFICIAL DE \W1.92857; CIERRO EJE MEDIANERO NORTE L: 10.0 m LINEA OFICIAL DE CIERRO \W1.73810; EJE \W1.73810; DE \W1.73810; CALZADA BAÑO 1 BAÑO 2 DORMITORIO 1 DORMITORIO 2 DORMITORIO 3 ESTAR COMEDOR COCINA \W1.16667; PATIO \W1.16667; TECHADO EJE MEDIANERO ORIENTE L: 30.0 m EJE MEDIANERO PONIENTE L: 30.0 m ADOSAMIENTO L: 5.66m = 26% ADOSAMIENTO L: 13.76m = 46% muro cortafuego PAREO L: 8.1m = 27% muro cortafuego PAREO PERMISO EDIFICACION Nº 208 del 13/03/1970 RECEPCION FINAL Nº 603 del 08/09/1982 DISTANCIAMIENTO = 3 m C 5,05 9,20 4,17 ARTEF 20 TOTAL 32 2 2 A.F. Lo WC CONSUMO DE ARTEFACTOS - A.C. 8 10 Q.I. 40 2 Bll 10 24 1 Lp 12 SIMB 2 2 1 SUMA DE GASTOS Mlav 1 15 - 15 5 131 C Lp Mlav 0 2 17 18 20 \A1; PP-R 32 mm PP-R 32mm AGUA FRIA AGUA CALIENTE 1 83 48 Domeyko Totoralillo Totoralillo Alejandro Fleming Achinal Punitaqui Cariquina escala 1:100 N N° CLIENTE : PP-R 32mm CUADRO DE CARGA AGUA FRÍA CUADRO DE CARGA AGUA CALIENTE ENTRADA Y^JSALIDA DE COCINA EN: Cu 1/2" TIPO M \W0.80952; \A1;NOTA: PARA CUMPLIMIENTO: \W1.00000; \A1; \W1.80952; \A1;- SE MODIFICA RED PRINCIPAL DE 1/2" CU DE TODA LA CASA, POR PPR EN MEDIDAS \W1.80952; \A1;ESPECIFICADAS Y SE UNE A LOS RAMALES POR ROSCA EN: ENTRADA A BA\A1;Ñ\A1;O, ENTRADA A COCINA \W1.80952; \A1;Y LAVADERO. \W1.80952; \A1;- PARA EFECTOS DE NUMERACI\A1;Ó\A1;N EN LAS SINGULARIDADES DEL PLANO, COMO TEES, CODOS Y \W1.80952; \A1;REDUCCIONES; SE CONCIDERAR\A1;Á\A1; EL MISMO N\A1;Ú\A1;MERO PARA LAS CA\A1;Ñ\A1;ER\A1;Í\A1;AS FR\A1;Í\A1;AS Y CALIENTES EN \W1.80952; \A1;EL CASO DE QUE SEAN PARALELAS Y SOLIDARIAS \W1.00000; \A1; 5 2,20 6,30 5 5 PLANTA y VISTA ISOMÉTRICA \W0.75729; LINEA DE EDIFICACIÓN \W1.92857; LINEA \W1.92857; OFICIAL DE \W1.92857; CIERRO EJE MEDIANERO NORTE L: 10.0 m LINEA OFICIAL DE CIERRO \W1.73810; EJE \W1.73810; DE \W1.73810; CALZADA BAÑO 1 BAÑO 2 DORMITORIO 1 DORMITORIO 2 DORMITORIO 3 ESTAR COMEDOR COCINA \W1.16667; PATIO \W1.16667; TECHADO EJE MEDIANERO ORIENTE L: 30.0 m EJE MEDIANERO PONIENTE L: 30.0 m ADOSAMIENTO L: 5.66m = 26% ADOSAMIENTO L: 13.76m = 46% muro cortafuego PAREO L: 8.1m = 27% muro cortafuego DISTANCIAMIENTO = 3 m C 9,20 5,94 5 3 4 5 6 7 8 9 10 11 12 13 14 15 19 Bll Bll WC WC Lo Lo Ambos baños en: Cu tipo M. 3/4" N° de MAP: 12260 GASTO INSTALACIÓN SEGÚN ANEXO N°3 INODORO CORRIENTE (X2) = 20 BAÑO LLUVIA (X2) = 20 LAVATORIO (X2) = 16 LAVAPLATOS = 12 LAVADERO = 15 TOTAL GASTO EN L/Min = 83 3m/día CAPCIDAD MÁX. DE MAP. 3 SEGÚN QMP (L/Min): DOTACION = USUARIOS = IMPLICA MAP de CONSUMO = mm 13 5 2.00 400 lts/Hab./dia m /dia Personas 3 QMP= LUEGO SE CONSIDERA MAP= 13 mm PERDIDA EN MAP= =5.34 m.c.a. 2 ) *0.036 3 ( 36.54 M A P 31-03-2016 PLANO PARA REVISION 1,60 16 RED DE DISTRIBUCIÓN EXISTENTE EN VEREDA NORTEØ 110mm / PEAD ZOOM ISOMÉTRICA S/E RED DE DISTRIBUCIÓN EXISTENTE Ø 110mm / PEAD RED DE DISTRIBUCIÓN EXISTENTE Ø 110mm / PEAD
