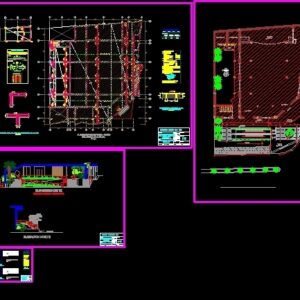

Construction of community local at Nuevo Lima locality

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

npt, women’s bathroom, stage, men’s bathroom, entrance, sidewalk, patio, disabled access ramp, parking, culvert to project, gutter to project, north elevation, west elevation, from main avenue, prepared by:, district municipality under biavo , geomatica:, revised:, date:, locality:, district:, scale:, design :, san martin, new lime, map:, architecture – plant, project:, region:, designer:, bellavista, province:, construction of local communal, of the locality of new lima, under biavo, architecture – elevation, sum, ramp, b ”, foundation, box of columns, type, floor, typical detail of hook, min, specified in plant, typical concentration of , abutments in columns, intermediate level, see table of columns, npt, ceiling level, in abutments, and dimensions, reinforcement in walls, column of, overlap zone, vertical reinforcement, note: only when the stratum, of support of the foundation, find deeper nity, that the nfz indicated, will be built, a false concrete footing:, depth to which it is, the firm ground., width, cant., footing, length, footing, depth, excavation, masonry, material affirmed, floored, variable, splice in column, floor term., false floor, affirmed, parameters of seismic design, limit of maximum, displacement, maximum of the last level, relative between floors, lateral of mezzanine, ii. foundation support:, iii.-design parameters for the foundation :, iv.-aggressiveness of the soil to the foundation :, i.-type of foundation: connected footings, summary of foundation conditions, low, use portland cement type i , if it has these alveolos, of the volume, specifications concrete armed, portland type I cement, -solated, -current runoff, -shoes and foundation beams, -beams, slabs and stairs, -plates and columns, -columnetas and mooring beams , -specific emptied against the ground, -concrete in c contact with the ground, flat beams, walls and stairs, -beams and mooring columns, -columns and beams, note:, the aggregates of the concrete must comply with, tructor demonstrate by laboratory tests that can produce with them a concrete of the properties, buildings in force to date, masonry specifications, -types of masonry units:, all the walls masonry units are manufactured with, minimum dimensions indicated in this plan. may be of, concrete, clay or silicate calcareo, should be classified as, -resistance characteristic of the masonry :, masonry units will have a resistance, -mortero:, norm itintec corresponding., -currents, -false floor, sand clayey of medium plasticity, lashing, detail of splicing of reinforcement, in cuts of foundation beam, structures – foundations, access ramp, garden, staircase, detail of d in case of encounters in plant, length of overlap, only where not indicated expressly in the planes, a section and between two successive overlaps there will be one, allowed area for overlaps, jointing in beams, structures – lightened, first floor, secondary beams – vs, structures – detail of, first floor beams, beams of mooring – goes , beams apron – edge – flat, wall cªaª, element, pos., num. bars, form code, form, rp, rf, retaining walls, compacted fill, -walls containment, plates and columns, e, f, well to ground, installations – electrical, material, symbols, technical specifications, plastic pipes pvc-sap manufactured according to intintec standards, description, legend, embedded pipe in ceiling or wall, embedded pipe in floor or wall, cant. conductors in a circuit, switch commutacion, electrical distribution board, light centor, double switch, simple switch, ceiling, special, symbol, lighting, outlets, fans, well to ground, load unit., lighting and, concept, load inst., load chart, applications, small, total, demand factor, max. demand, reserve, roofed, free, detail from well to ground, copper connection clamp, plant, cut a-a, concrete cover, charcoal, salt, outlet – first floor, lighting – first floor, electrical installations

Raw text data extracted from CAD file:

± 0.00 N.P.T. \A1;0.15 \A1;2.05 \A1;1.50 \A1;2.60 \A1;10.30 \A1;1.50 \A1;2.60 \A1;0.15 \A1;1.50 \A1;1.50 \A1;0.15 \A1;2.00 \A1;2.00 \A1;3.00 \A1;1.50 \A1;1.00 \A1;2.40 \A1;2.25 \A1;0.30 \A1;1.00 \A1;0.30 \A1;1.00 \A1;0.15 \A1;0.80 \A1;16.37 \A1;0.50 \A1;0.15 \A1;2.85 \A1;8.35 \A1;R1.35 \A1;0.10 \A1;R1.05 NIV± \A1;2.15 \A1;8.35 \A1;10.70 .10 \A1;.25 \A1;5.19 \A1;0.78 \A1;1.47 \A1;3.33 \A1;1.98 \A1;3.27 \A1;1.32 \A1;0.90 \A1;3.26 \A1;3.26 \A1;3.40 \A1;3.69 \A1;4.87 \A1;4.89 \A1;3.65 \A1;3.85 \A1;1.96 \A1;5.49 \A1;5.25 \A1;3.33 \A1;3.85 \A1;3.66 \A1;3.40 \A1;2.44 \A1;1.25 \A1;4.88 \A1;4.89 \A1;5.56 \A1;0.76 \A1;5.76 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;2.85 \A1;0.15 \A1;0.15 .10 .40 (min.) \A1;T \A1;2H \A1;ZONA PERMITIDA PARA TRASLAPES \A1;2H \A1;T \A1;T \A1;1.76 \A1;1.76 0.10 0.10 0.20 0.30 0.05 0.15 e .25 e e .25 e \A1;T \A1;Min. 40 Diametros \A1;T 1.00 \A1;3.65 \A1;3.85 \A1;3.66 1.05 .90 1.15 1.15 1.15 1.15 1.15 .85 .75 .85 .85 .85 .85 1.00 \A1;1.60 \A1;6.32 \A1;3.12 \A1;1.60 .90 \A1;3.12 .90 .90 1.05 .90 .90 .85 .75 .95 .85 3.05 1.98 .25 .25 .69 .25 5.01 4.97 .65 1.65 1.65 1.65 1.25 1.00 .45 .30 .25 .25 4.90 .40 10.23 .40 .30 3.55 .30 4.40 3.40 1.45 3.40 1.20 2.55 2.55 1.00 1.00 1.00 1.00 .45 .30 .45 .30 \A1;L \A1;L .75 .40 .75 .40 .45 .25 .45 .30 .45 .25 .45 .15 .45 .25 .45 .30 .45 .25 .35 .25 .45 .30 .35 .15 .20 .30 .65 .15 .20 .15 \A1;R \A1;.075 \A1;.50 \A1;.45 \A1;.05 \A1;.075 .40 .20 \A1;H/6 \A1;ZONA DE TRASLAPE \A1;H/6 .95 .90 1.25 .95 .90 .65 1.65 .65 1.65 1.65 1.65 .45 .25 .45 .30 .40 .30 5.20 .20 .25 .15 .40 (min.) .10 .15 (min.) .15 \A1;4.50 \A1;.10 \A1;5.19 \A1;0.78 \A1;1.47 \A1;3.33 \A1;1.98 \A1;3.27 \A1;1.32 \A1;0.90 \A1;3.26 \A1;3.26 \A1;3.40 \A1;3.18 \A1;6.07 \A1;9.10 \A1;3.74 \A1;3.85 \A1;1.96 \A1;5.49 \A1;5.25 \A1;3.33 \A1;3.85 \A1;3.66 \A1;3.40 \A1;2.44 \A1;1.25 \A1;4.88 \A1;4.89 \A1;4.89 \A1;0.76 \A1;5.09 \A1;1.76 \A1;1.76 1.00 .95 .95 .45 .25 .45 .25 .45 .25 .45 .25 1.98 .25 .25 .40 .25 5.01 4.22 .45 .25 \A1;2.00 \A1;1.90 \A1;1.25 \A1;.20 \A1;1.20 \A1;L \A1;L/2 \A1;L/3 \A1;T \A1;T \A1;1.50 \A1;1.50 \A1;2.00 \A1;2.00 1.05 1.05 1.15 1.15 1.15 1.15 1.15 1.15 1.15 .80 .90 1.15 1.20 1.20 1.20 1.20 1.20 1.20 1.10 .85 .85 .75 .85 .86 .85 .86 .85 .86 .90 .90 .90 .90 .90 .90 1.20 1.20 1.20 1.20 .90 .90 .90 .90 1.20 1.15 .60 1.10 \A1;R6.60 \A1;R1.35 \A1;R1.05 \A1;16.83 \A1;10.40 \A1;3.00 \A1;6.95 \A1;4.10 .30 \A1;.15 \A1;.30 \A1;.25 \A1;.47 \A1;2.60 \A1;2.45 \A1;1.50 \A1;0.15 \A1;1.50 \A1;2.05 \A1;0.15 \A1;3.15 \A1;L/4 \A1;L .85 .50 2.45 3.75 .50 \A1;.10 \A1;.20 \A1;Variable \A1;3.75 \A1;Variable \A1;2.75 \A1;2.75 \A1;1.15 \A1;1.60 \A1;1.15 \A1;1.25 \A1;3.875 \A1;1.90 \A1;4.25 \A1;1.15 \A1;4.00 \A1;1.38 \A1;1.07 \A1;1.60 \A1;1.30 \A1;1.20 \A1;1.20 \A1;1.20 \A1;1.20 \A1;0.80 \A1;0.80 \A1;0.80 1.05 .85 1.00 .85 .50 2.75 9.40 KW \A1;2.50 \A1;.60 \A1;.80 \A1;.40 \A1;.30 \A1;.80 \A1;.45 \A1;2.35 \A1;1.15 \A1;1.25 \A1;.10 \A1;.30 \A1;.30 \A1;2.50 \A1;.60 \A1;.80 \A1;.40 \A1;.30 \A1;.80 \A1;.45 \A1;2.35 \A1;1.15 \A1;1.25 \A1;.10 BAÑO MUJERES ESCENARIO BAÑO HOMBRES ± 0.00 ± 0.00 INGRESO INGRESO VEREDA ± 0.00 VEREDA ± 0.00 + 0.50 PATIO - 0.10 PISO CERAMICO 30 x 30 RAMPA DE ACCESO A MINUSVALIDOS RAMPA DE ACCESO A MINUSVALIDOS 5 5 ESTACIONAMIENTO 5 5 5 5 5 5 5 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 5 5 5 5 ± 0.00 N.P.T. N.P.T. ± 0.00 N.P.T. -2.25 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 alcantarilla a proyectar 5 5 -2.25 VEREDA 5 5 5 5 5 5 5 5 5 5 cuneta a proyectar VEREDA 5 VEREDA ± 0.00 5 5 VEREDA NPT. ± 0.00 VEREDA ESTACIONAMIENTO ELEVACION NORTE ELEVACION OESTE DESDE AVENIDA PRINCIPAL VEREDA ± 0.00 5 R1.35 5 5 1/75 ELABORADO POR : MUNICIPALIDAD DISTRITAL BAJO BIAVO GEOMATICA : REVISADO : N° DE LAMINA : FECHA : LOCALIDAD : DISTRITO : ESCALA : DISEÑO: SAN MARTIN NUEVO LIMA DICIEMBRE-2009 PLANO : ARQUITECTURA - PLANTA PROYECTO : REGION : PROYECTISTA : A-01 I&P-CAD I&P BELLAVISTA PROVINCIA : CONSTRUCCION DE LOCAL COMUNAL DE LA LOCALIDAD DE NUEVO LIMA BAJO BIAVO ADICIONAL N° 1 1/75 ELABORADO POR : MUNICIPALIDAD DISTRITAL BAJO BIAVO GEOMATICA : REVISADO : N° DE LAMINA : FECHA : LOCALIDAD : DISTRITO : ESCALA : DISEÑO: SAN MARTIN NUEVO LIMA DICIEMBRE-2009 PLANO : ARQUITECTURA - ELEVACION PROYECTO : REGION : PROYECTISTA : A-02 I&P-CAD I&P BELLAVISTA PROVINCIA : CONSTRUCCION DE LOCAL COMUNAL DE LA LOCALIDAD DE NUEVO LIMA BAJO BIAVO ADICIONAL N° 1 BAÑO MUJERES ESCENARIO SUM RAMPA BAÑO HOMBRES RAMPA ± 0.00 ± 0.00 1 1 2 5 3 4 5 6 7 8 9 10 11 13 6 8 11 14 12 A A B B B' B'' C D E E' F G D' E' F' 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CIMENTACION VC (.25x.50) VC (.25x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.25x.50) VC (.30x.50) VC (.30x.50) VC (.25x.50) VC (.30x.50) VC (.30x.50) VC (.25x.50) VC (.25x.50) VC (.25x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.30x.50) VC (.25x.50) C-8 2° PISO 1er PISO ESCALA : 1/50 CUADRO DE COLUMNAS TIPO PISO DETALLE TIPICO DE GANCHO 10 cm 15cm 10 cm L 3/8" / 1/4" 0 6mm. x 1.5cm. 2.0cm. 1.5cm. min R L ESPECIFICADO EN PLANTA CONCENTRACION TIPICA DE L ESTRIBOS EN COLUMNAS ESC. 1/25 NIVEL INTERMEDIO VER CUADRO DE COLUMNAS 5/8" 1/2" 3/8" / 0 .15 .20 .15 L(cm) N.P.T 3/4" .25 .25 NIVEL DE TECHO .25 .05(TIP.) @.15 R EN ESTRIBOS @.15 VER CUADRO DE COLUMNAS 1" .30 d Y DIMENSIONES .075 5 5 5 .075 NFZ (VER CORTES) REFUERZO EN MUROS ESCALA 1/25 5 @ 2 Hiladas (Tip.) 2 d6mm COLUMNA DE 5 5/8" 1" 3/4" 1/2" 3/8" d 60 90 80 40 30 H H/6 ZONA DE TRASLAPE H/6 T REFUERZO VERTICAL (T) en cm. @.15 NOTA:SOLAMENTE CUANDO EL ESTRATO DE APOYO DE LA CIMENTACION SE ENCUENTRE A MAYOR PROFUNDIDAD QUE EL NFZ INDICADO, SE CONSTRUIRA UNA FALSA ZAPATA DE CONCRETO : f'c=100 Kg/cm2 HASTA ALCANZAR LA PROFUNDIDAD A LA QUE SE ENCUENTRE EL TERRENO FIRME. ANCHO CANT. ZAPATA ACERO F'y = 4200 Z - 2 LARGO CUADRO DE ZAPATAS 03 PROFUNDIDAD EXCAVACIÓN 2.00 1.15 2@.15, Rto.@.20 a/l d3/8":3@.05, 8@.10, .15 DETALLE DE SARDINEL S-1 y S-2 .40 (min.) 5 .15 (min.) 5 f'c=140 kg/cm2 DE ALBAÑILERIA Material Afirmado Solado 5 5 VEREDA 4.50 Variable 3.75 Variable EMPALME EN COLUMNA Piso Term. Falso Piso AFIRMADO 5 AFIRMADO PARAMETROS DE DISEÑO SISMORRESISTENTE Z = 0.30 U = 1.30 C = 2.50 S = 1.20 Rx = 8 PORTICO XX Ry = 8 PORTICO YY LIMITE DE MAXIMO DESPLAZAMIENTO MAXIMO DEL DESPLAZAMIENTO DESPLAZAMIENTO ULTIMO NIVEL RELATIVO ENTRE PISOS LATERAL DE ENTREPISO X 0.4 cm 0.2 cm 2.0 (0.007) 0.4 cm Y 2.0 (0.007) 0.2 cm II.-ESTRATO DE APOYO DE CIMENTACION : III.-PARAMETROS DE DISEÑO PARA LA CIMENTACION: -FACTOR DE SEGURIDAD : 3 -ASENTAMIENTO DIFERENCIAL : 0.25 cm IV.-AGRESIVIDAD DEL SUELO A LA CIMENTACION: I.-TIPO DE CIMENTACION : ZAPATAS CONECTADAS -PRESION ADMISIBLE : 0.92 Kg/cm2 RESUMEN DE CONDICIONES DE CIMENTACION BAJA , USAR CEMENTO PORTLAND TIPO I 13 Si Tiene Alveolos estos no exederán el 30% del Volumen 24 9 ESPECIFICACIONES CONCRETO ARMADO 1.-CEMENTO : CEMENTO PORTLAND TIPO I 2.-RESISTENCIA DEL CONCRETO: -SOLADO 1:12 F'c=100 Kg/cm2 -SOBRECIMIENTO CORRIDO F'c=140 Kg/cm2 -ZAPATAS Y VIGAS DE CIMENTACION F'c=175 Kg/cm2 -VIGAS, LOSAS Y ESCALERAS F'c=210 Kg/cm2 -PLACAS Y COLUMNAS F'c=210 Kg/cm2 -COLUMNETAS Y VIGAS DE AMARRE F'c=175 Kg/cm2 3.-ACERO DE REFUERZO: -BARRAS CORRUGADAS ASTM A-615 fy=4200 Kg/cm2 (GRADO 60) 4.-RECUBRIMIENTOS: -CONCRETO VACIADO CONTRA EL TERRENO 7.5 cm -CONCRETO EN CONTACTO CON EL TERRENO (SUPERFICIES ENCOFRADAS) d 5/8" ó MENORES 4.0 cm d 3/4" ó MAYORES 5.0 cm -LOSAS MACIZAS y/o ALIGERADAS, VIGAS CHATAS, MUROS y ESCALERAS 2.0 cm -VIGAS Y COLUMNETAS DE AMARRE 2.5 cm -COLUMNAS y VIGAS 4.0 cm NOTA: LOS AGREGADOS DEL CONCRETO DEBEN CUMPLIR CON LOS REQUISITOS DE LA NORMA ITINTEC 400.37, SALVO QUE EL CONS- TRUCTOR DEMUESTRE POR PRUEBAS DE LABORATORIO QUE SE PUEDE PRODUCIR CON ELLOS UN CONCRETO DE LAS PROPIEDADES REQUERIDAS EN LA NORMA E.060 DEL REGLAMENTO NACIONAL DE EDIFICACIONES VIGENTE A LA FECHA. ESPECIFICACIONES DE ALBAÑILERIA -TIPOS DE UNIDADES DE ALBAÑILERIA : TODAS LAS UNIDADES DE ALBAÑILERIA DE MUROS SE FABRICAN CON DIMENSIONES MINIMAS INDICADAS EN ESTE PLANO. PODRAN SER DE CONCRETO, ARCILLA ó SILICO CALCAREO, DEBERAN CLASIFICAR COMO MINIMO CON LA CLASE TIPO IV, DE LA NORMA E-070 DEL R.N.E. Y LA -RESISTENCIA CARACTERISTICA DE LA ALBAÑILERIA: LAS UNIDADES DE ALBAÑILERIA TENDRAN UNA RESISTENCIA -MORTERO: EL MORTERO A UTILIZAR ES DE PROPORCION C:A 1:4 CARACTERISTICAS MINIMA DE f'b=130 Kg/cm2 NORMA ITINTEC CORRESPONDIENTE. -CIMIENTOS CORRIDOS -FALSO PISO 1:8 ARENA ARCILLOSA DE MEDIANA PLASTICIDAD ESCALA : 1/75 Rt=0.96 Kg/cm2 C-1 CA-1 Z-1 7 1 1 1 1 2 1 1 1 1 1 1 1 1 1 4 2 2 2 3 3 3 3 4 4 2 2 2 2 2 2 3 3 5 5 4 4 6 6 VC (.25x.50) VC (.25x.50) C-1 C-1 C-1 C-1 C-1 C-1 C-1 Z-1 Z-1 Z-1 Z-1 Z-1 Z-1 Z-1 d 5/8 @ 0.25 d 5/8 @ 0.25 7 6 7 4 7 5 5 7 7 7 7 7 5 5 7 5 5 5 5 5 5 7 7 7 7 7 7 7 7 7 7 7 7 7 C-2 Z-2 d 5/8 @ 0.25 d 5/8 @ 0.25 5 5 C-2 Z-2 C-2 Z-2 C-3 C-3 C-4 C-4 C-4 C-4 C-3 C-3 C-3 C-5 C-5 C-5 C-5 C-5 C-4 CA-1 CA-1 C-6 C-6 C-1 C-1 C-6 C-6 C-3 C-6 C-6 C-7 C-7 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-2 Z-3 5 d 5/8 @ 0.25 d 5/8 @ 0.25 5 Z-3 Z-4 Z-4 Z-5 Z-6 Z-7 Z-8 Z-8 d 5/8 @ 0.25 d 5/8 @ 0.25 5 5 5 d 5/8 @ 0.25 d 5/8 @ 0.25 5 5 d 5/8 @ 0.25 d 5/8 @ 0.25 4.25 5 d 5/8 @ 0.25 d 5/8 @ 0.25 5 5 5 Z-9 d 5/8 @ 0.25 d 5/8 @ 0.25 5 5 Z-10 Z-11 Z-11 Z-12 SARDINEL S-1 SARDINEL S-1 ESC: 1/25 N.P.T. 5 AMARRE -1.50 NTN 5 5 d 5/8 @ 0.25 d 5/8 @ 0.25 5 5 5 5 5 5 d 5/8" @ .25 CA-1 CA-1 CA-1 C-4 DETALLE DE EMPALME DE REFUERZO L EN CORTES DE VIGA DE CIMENTACION L/2 L/3 T T ESCALA : 1/25 (ELEVACION) EMPALME EN VIGAS) (VER DETALLE DE 6 6 1/75, 25 ELABORADO POR : MUNICIPALIDAD DISTRITAL BAJO BIAVO GEOMATICA : REVISADO : N° DE LAMINA : FECHA : LOCALIDAD : DISTRITO : ESCALA : DISEÑO: SAN MARTIN NUEVO LIMA DICIEMBRE 2009 PLANO : ESTRUCTURAS - CIMENTACION PROYECTO : REGION : PROYECTISTA : E-01 I&P-CAD I&P BELLAVISTA PROVINCIA : CONSTRUCCION DE LOCAL COMUNAL DE LA LOCALIDAD DE NUEVO LIMA BAJO BIAVO 1 1 1 1 6 VC (.25x.50) CA-1 CA-1 CA-1 ESTACIONAMIENTO alcantarilla a proyectar RAMPA DE ACCESO A MINUSVALIDOS RAMPA DE ACCESO A MINUSVALIDOS 1.50 ± 0.00 N.P.T. N.P.T. ± 0.00 N.P.T. -2.25 1.50 alcantarilla a proyectar ± 0.00 ± 0.00 5 5 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 Z-2 Z-2 Z-2 5 5 5 R1.35 5 5 5 5 5 5 5 M2 M1 M2 M1 M1 M2 M1 M1 5 5 1.50 M3 M1 M1 M1 SARDINEL S-2 SARDINEL S-2 SARDINEL S-1 5 5 5 5 5 5 5 5 5 5 5 5 3.15 .10 .40 (min.) N.P.T. 5 f'c=140 kg/cm2 5 RAMPA DE ACCESO C-8 5 C-8 C-8 5 5 5 5 9d1/2" ADICIONAL N° 1 SARDINEL S-1 SARDINEL S-1 SARDINEL S-1 SARDINEL S-1 JARDIN JARDIN JARDIN JARDIN JARDIN JARDIN M3 M4 M3 M4 M3 ALIGERADO PRIMER PISO (e = 0.20 m) 1 1 2 5 3 4 5 6 7 8 9 10 11 13 6 8 11 14 12 A A B B B' C C D E E' F G D F F' 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A1 A2 A3 5 5 VP-101 (.25x.45) VP-101 (.25x.45) VP-101 (.25x.45) VP-102 (.25x.45) VP-102 (.25x.45) VP-102 (.30x.45) VP-102 (.30x.45) VP-103 (.40x.75) VP-103 (.30x.45) VP-103 (.30x.45) VP-103 (.40x.75) VP-103 (.30x.45) VP-103 (.30x.45) VP-103 (.40x.75) VP-103 (.30x.45) VP-103 (.30x.45) VP-103 (.40x.75) VP-103 (.30x.45) VP-101 (.30x.45) VP-101 (.30x.45) VP-101 (.30x.45) VP-101 (.30x.45) VS-101' (.25x.45) VS-101 (.25x.45) VS-102' (.25x.45) VS-101' (.25x.45) VCH(.25x.20) VCH(.25x.20) VCH(.25x.20) VS-102 (.30x.45) VS-102 (.30x.45) VS-102 (.30x.45) VS-101 (.30x.45) VS-102 (.30x.45) VS-102 (.30x.45) VS-102 (.30x.45) VS-102 (.30x.45) VS-102 (.30x.45) VS-102 (.30x.45) VS-102 (.30x.45) VS-102 (.30x.45) VS-102 (.30x.45) VS-102 (.30x.45) VS-101 (.15x.45) VS-101 (.30x.45) VS-101 (.30x.45) VS-101 (.15x.45) VS-101 (.15x.45) S/C : 300 Kg/m2 - Ambientes ESCALERA d 1/4" @ 0.25 5 5 5 5 DETALLE DE ALIGERADO H = .20 ETSAPOL - POLIESTILENO ESCALA :1/10 5 5 e 5 e VP e VA ESCALA :1/25 5 DETALLE DE d EN CASO DE ENCUENTROS EN PLANTA e 1.-USO : LONGITUD DE TRASLAPE SOLO DONDE NO SE INDIQUE EXPRESAMENTE EN LOS PLANOS SE TRASLAPARA MAXIMO EL 50% DEL REFUERZO QUE PASA POR UNA SECCION Y ENTRE DOS TRASLAPES SUCESIVOS HABRA UNA DISTANCIA MINIMA DE 40 DIAMETROS DEL REFUERZO MINIMO. T Min. 40 Diametros T MAX. 50% MAX. 50% C L T 2.-LONGITUD : H D 2H ZONA PERMITIDA PARA TRASLAPES 2H EMPALME EN VIGAS L/4 L T 5/8" 1" 3/4" 1/2" 3/8" d 60 120 70 50 90 60 50 40 40 30 D>30 LONGITUD (T) en cm. D<=30 T PARAMETROS DE DISEÑO SISMORRESISTENTE Z = 0.30 U = 1.30 C = 2.50 S = 1.20 Rx = 8 PORTICO XX Ry = 8 PORTICO YY LIMITE DE MAXIMO DESPLAZAMIENTO MAXIMO DEL DESPLAZAMIENTO DESPLAZAMIENTO ULTIMO NIVEL RELATIVO ENTRE PISOS LATERAL DE ENTREPISO X 0.4 cm 0.2 cm 2.0 (0.007) 0.4 cm Y 2.0 (0.007) 0.2 cm 13 Si Tiene Alveolos estos no exederán el 30% del Volumen 24 9 ESPECIFICACIONES CONCRETO ARMADO 1.-CEMENTO : CEMENTO PORTLAND TIPO I 2.-RESISTENCIA DEL CONCRETO: -SOLADO 1:12 F'c=100 Kg/cm2 -SOBRECIMIENTO CORRIDO F'c=140 Kg/cm2 -ZAPATAS Y VIGAS DE CIMENTACION F'c=175 Kg/cm2 -VIGAS, LOSAS Y ESCALERAS F'c=210 Kg/cm2 -PLACAS Y COLUMNAS F'c=210 Kg/cm2 -COLUMNETAS Y VIGAS DE AMARRE F'c=175 Kg/cm2 3.-ACERO DE REFUERZO: -BARRAS CORRUGADAS ASTM A-615 fy=4200 Kg/cm2 (GRADO 60) 4.-RECUBRIMIENTOS: -CONCRETO VACIADO CONTRA EL TERRENO 7.5 cm -CONCRETO EN CONTACTO CON EL TERRENO (SUPERFICIES ENCOFRADAS) d 5/8" ó MENORES 4.0 cm d 3/4" ó MAYORES 5.0 cm -LOSAS MACIZAS y/o ALIGERADAS, VIGAS CHATAS, MUROS y ESCALERAS 2.0 cm -VIGAS Y COLUMNETAS DE AMARRE 2.5 cm -COLUMNAS y VIGAS 4.0 cm NOTA: LOS AGREGADOS DEL CONCRETO DEBEN CUMPLIR CON LOS REQUISITOS DE LA NORMA ITINTEC 400.37, SALVO QUE EL CONS- TRUCTOR DEMUESTRE POR PRUEBAS DE LABORATORIO QUE SE PUEDE PRODUCIR CON ELLOS UN CONCRETO DE LAS PROPIEDADES REQUERIDAS EN LA NORMA E.060 DEL REGLAMENTO NACIONAL DE EDIFICACIONES VIGENTE A LA FECHA. ESPECIFICACIONES DE ALBAÑILERIA -TIPOS DE UNIDADES DE ALBAÑILERIA : TODAS LAS UNIDADES DE ALBAÑILERIA DE MUROS SE FABRICAN CON DIMENSIONES MINIMAS INDICADAS EN ESTE PLANO. PODRAN SER DE CONCRETO, ARCILLA ó SILICO CALCAREO, DEBERAN CLASIFICAR COMO MINIMO CON LA CLASE TIPO IV, DE LA NORMA E-070 DEL R.N.E. Y LA -RESISTENCIA CARACTERISTICA DE LA ALBAÑILERIA: LAS UNIDADES DE ALBAÑILERIA TENDRAN UNA RESISTENCIA -MORTERO: EL MORTERO A UTILIZAR ES DE PROPORCION C:A 1:4 CARACTERISTICAS MINIMA DE f'b=130 Kg/cm2 NORMA ITINTEC CORRESPONDIENTE. -CIMIENTOS CORRIDOS -FALSO PISO 1:8 C-1 C-1 C-1 C-1 C-1 C-1 C-1 C-1 C-2 C-2 C-2 C-3 C-3 C-4 C-4 C-4 C-4 C-3 C-3 C-3 C-5 C-5 C-5 C-4 C-6 C-6 C-1 C-1 C-6 C-6 C-3 C-6 C-6 C-7 C-7 C-4 ESCALA : 1/75 1 d 1/2" 1 d 1/2" 1 d 1/2" 1 d 1/2" 5 5 5 5 5 5 5 5 5 5 5 5 Arctº : d 1/4" @ 0.25 1 d 1/2" 2 d 1/2" 1 d 1/2"+1 d 3/8" 1 d 1/2"+1 d 3/8" 1 d 1/2"+1 d 3/8" 2 d 1/2" 1 d 3/8" 1 d 1/2" 1 d 1/2" 1 d 1/2" 5 5 5 5 5 5 5 5 2 d 1/2" 2 d 1/2" 2 d 1/2" 2 d 1/2" 1 d 3/8" 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 d 1/2" VM(.15x.65) VM(.15x.65) VM(.15x.65) VM(.15x.65) VM(.15x.65) VM(.15x.65) VM(.15x.65) VM(.15x.65) VM(.15x.65) VM(.15x.65) 1 d 1/2" 1 d 1/2" 5 5 5 5 2 d 1/2" 2 d 1/2" 5 5 5 5 1 d 1/2" 5 1 d 1/2" 1 d 1/2" 5 2 d 1/2"@0.20 5 d 3/8"@0.25 5 M2 5 5 5 5 5 Arctº : d 1/4" @ 0.25 1/75, 25 ELABORADO POR : MUNICIPALIDAD DISTRITAL BAJO BIAVO GEOMATICA : REVISADO : N° DE LAMINA : FECHA : LOCALIDAD : DISTRITO : ESCALA : DISEÑO: SAN MARTIN NUEVO LIMA DICIEMBRE 2009 PLANO : ESTRUCTURAS - ALIGERADO PROYECTO : REGION : PROYECTISTA : E-02 I&P-CAD I&P BELLAVISTA PROVINCIA : CONSTRUCCION DE LOCAL COMUNAL DE LA LOCALIDAD DE NUEVO LIMA BAJO BIAVO PRIMER PISO 2 d 1/2"@0.20 5 5 M1 5 5 5 d 3/8"@0.25 VM(.15x.65) VM(.15x.65) VM(.15x.65) VP-103 (.30x.45) VP-103 (.30x.45) VP-103 (.30x.45) 1 2 5 F F' 5 5 5 VA-101 (.25x.35) VA-101 (.25x.35) VA-101 (.25x.35) VA-101 (.25x.35) VA-101 (.25x.35) VS-101 (.15x.45) C-5 C-5 C-5 C-5 C-5 C-4 VP-102 (.25x.45) VP-102 (.25x.45) VP-102 (.25x.45) VS-101 (.30x.45) VS-101 (.30x.45) VS-101 (.30x.45) VS-101 (.30x.45) VS-102 (.30x.45) A4 VS-101 (.15x.45) 1 d 1/2" 5 5 5 5 5 5 5 1 d 1/2"+1 d 3/8" 1 d 1/2"+1 d 3/8" 1 d 1/2"+1 d 3/8" 5 5 5 5 5 5 5 1 d 3/8" 1 d 1/2" 1 d 3/8" 1.60 E 5 5 1.60 1 d 1/2" 5 1 d 3/8" 5 5 1 d 3/8" 5 1 d 3/8" 5 1 d 1/2" 5 1 d 3/8" 5 1 d 3/8" 1 d 1/2" Arctº : d 1/4" @ 0.25 B1 VCH (.30x.20) 1 d 1/2"+1 d 3/8" 5 5 M3 1d 1/2"+1d 3/8"@0.20 5 5 5 5 d 3/8"@0.25 A5 A6 1 d 1/2" 1 d 1/2" ADICIONAL N° 1 VS-101 (.25x.45) VIGAS SECUNDARIAS - VS ESCALA : 1/25 VIGA PRINCIPAL VP-101 ESCALA :1/25 5 ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l 2 d 5/8" 2 d 5/8" 1 5 5 5 5 5 5 2 d 5/8" 2 d 5/8" 2 d 5/8" 2 d 5/8" ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l 5 5 1 d 5/8" + 2 d 1/2" 5 5 1 d 5/8" + 2 d 1/2" 5 1 d 1/2" 5 5 1 d 1/2" 5 5 1 d 1/2" 2 2 3 2 2 3 4 5 5 2 d 5/8" 2 d 5/8" SECCION 1 - 1 5 5 3 d 5/8" 2 d 5/8" SECCION 2 - 2 2 d 1/2" 5 5 2 d 5/8" 2 d 5/8" SECCION 3 - 3 1 d 1/2" 5 5 2 d 5/8" 2 d 5/8" SECCION 4 - 4 1 d 1/2" ESCALA : 1/25 DETALLES DE SECCION VP-101 VIGA PRINCIPAL VP-102 ESCALA :1/25 5 ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l 1 5 5 5 5 5 5 ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l 6 5 5 2 d 5/8" 2 d 5/8" SECCION 5 - 5 5 5 2 d 5/8" 2 d 5/8" SECCION 6 - 6 ESCALA : 1/25 DETALLES DE SECCION VP-102 5 5 5 2 d 5/8" 2 d 5/8" ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l 5 (0.25 x 0.45) (0.25 x 0.45) (0.25 x 0.45) (0.25 x 0.45) (0.25 x 0.45) (0.30 x 0.45) (0.30 x 0.45) 6 2 d 5/8" 2 d 5/8" 2 d 5/8" 2 d 5/8" 2 d 5/8" 2 d 5/8" 1 d 1/2" 1 d 1/2" VIGA PRINCIPAL VP-103 ESCALA :1/25 5 5 ESTRIBERIA 3/8" : 2 @ 0.05, 14 @ 0.10, 7 @ 0.15, R @ 0.20 a/l (0.40 x 0.75) 12 2 d 3/4"+2 d 5/8" 2 d 3/4"+2 d 5/8" 5 5 5 ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l 9 (0.30 x 0.45) 2 d 3/4"+2 d 5/8" 2 d 3/4"+2 d 5/8" 5 5 ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l 9 (0.30 x 0.45) 2 d 3/4"+2 d 5/8" 2 d 3/4"+2 d 5/8" 5 5 5 5 5 5 3 d 3/4" 8 d 3/4" 8 d 3/4" 5 5 5 5 10 10 11 11 SECCION 9 - 9 5 5 3 d 3/4" 2 d 3/4" SECCION 10 - 10 ESCALA : 1/25 DETALLES DE SECCION VP-103 2 d 5/8" 2 d 5/8" 2 d 1/2" 2 d 1/2" 5 5 2 d 3/4" 2 d 3/4" 2 d 5/8" 2 d 5/8" 5 d 3/4" 2 d 3/4" 2 d 1/2" 5 5 3 d 3/4" 2 d 3/4" SECCION 11 - 11 2 d 5/8" 2 d 5/8" 5 d 3/4" 2 d 3/4" 2 d 1/2" 2 d 1/2" 5 5 2 d 3/4" 3 d 3/4" SECCION 12 - 12 2 d 5/8" 2 d 5/8" 2 d 1/2" 2 d 1/2" 2 d 3/4" 1/25 ELABORADO POR : MUNICIPALIDAD DISTRITAL BAJO BIAVO GEOMATICA : REVISADO : N° DE LAMINA : FECHA : LOCALIDAD : DISTRITO : ESCALA : DISEÑO: SAN MARTIN NUEVO LIMA DICIEMBRE 2009 PLANO : PROYECTO : REGION : PROYECTISTA : E-03 I&P-CAD I&P BELLAVISTA PROVINCIA : CONSTRUCCION DE LOCAL COMUNAL DE LA LOCALIDAD DE NUEVO LIMA BAJO BIAVO ESTRUCTURAS - DETALLE DE VIGAS PRIMER PISO 5 5 3 d 5/8" 3 d 5/8" 5 5 2 d 5/8" 2 d 5/8" 2 d 1/2" 2 d 1/2" VS-101 (.30x.45) VS-101' (.25x.45) 5 5 2 d 5/8" 2 d 5/8" VS-101(.15x.45) 5 5 2 d 5/8" 2 d 5/8" VS-102 (.25x.45) 5 5 3 d 5/8" 3 d 5/8" 5 5 2 d 3/4" 2 d 3/4" 2 d 5/8" 2 d 5/8" VS-102 (.30x.45) VS-102' (.25x.45) 5 5 2 d 5/8" 2 d 5/8" 1 d 1/2" ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l VIGAS SECUNDARIAS - VS ESCALA : 1/25 ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l 1 d 1/2" 1 d 1/2" 1 d 1/2" VA-101 (.25x.35) VIGAS DE AMARRE - VA ESCALA : 1/25 5 5 3 d 1/2" 3 d 1/2" 5 5 2 d 5/8" 2 d 5/8" 2 d 1/2" 2 d 1/2" VA-103 (.30x.45) VA-102 (.15x.35) 5 5 2 d 1/2" 2 d 1/2" ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l VCH (.25x.20) VIGAS MANDIL - BORDE - CHATAS ESCALA : 1/25 5 5 4 d 1/2" 2 d 5/8" VM (.15x.65) 5 5 2 d 3/8" 2 d 3/8" ESTRIBERIA 1/4" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l 2 d 1/4" 2 d 3/8" 2 d 1/4" VB (.15x.20) 5 5 2 d 3/8" 13 Si Tiene Alveolos estos no exederán el 30% del Volumen 24 9 ESPECIFICACIONES CONCRETO ARMADO 1.-CEMENTO : CEMENTO PORTLAND TIPO I 2.-RESISTENCIA DEL CONCRETO: -SOLADO 1:12 F'c=100 Kg/cm2 -SOBRECIMIENTO CORRIDO F'c=140 Kg/cm2 -ZAPATAS Y VIGAS DE CIMENTACION F'c=175 Kg/cm2 -VIGAS, LOSAS Y ESCALERAS F'c=210 Kg/cm2 -PLACAS Y COLUMNAS F'c=210 Kg/cm2 -COLUMNETAS Y VIGAS DE AMARRE F'c=175 Kg/cm2 3.-ACERO DE REFUERZO: -BARRAS CORRUGADAS ASTM A-615 fy=4200 Kg/cm2 (GRADO 60) 4.-RECUBRIMIENTOS: -CONCRETO VACIADO CONTRA EL TERRENO 7.5 cm -CONCRETO EN CONTACTO CON EL TERRENO (SUPERFICIES ENCOFRADAS) d 5/8" ó MENORES 4.0 cm d 3/4" ó MAYORES 5.0 cm -LOSAS MACIZAS y/o ALIGERADAS, VIGAS CHATAS, MUROS y ESCALERAS 2.0 cm -VIGAS Y COLUMNETAS DE AMARRE 2.5 cm -COLUMNAS y VIGAS 4.0 cm NOTA: LOS AGREGADOS DEL CONCRETO DEBEN CUMPLIR CON LOS REQUISITOS DE LA NORMA ITINTEC 400.37, SALVO QUE EL CONS- TRUCTOR DEMUESTRE POR PRUEBAS DE LABORATORIO QUE SE PUEDE PRODUCIR CON ELLOS UN CONCRETO DE LAS PROPIEDADES REQUERIDAS EN LA NORMA E.060 DEL REGLAMENTO NACIONAL DE EDIFICACIONES VIGENTE A LA FECHA. ESPECIFICACIONES DE ALBAÑILERIA -TIPOS DE UNIDADES DE ALBAÑILERIA : TODAS LAS UNIDADES DE ALBAÑILERIA DE MUROS SE FABRICAN CON DIMENSIONES MINIMAS INDICADAS EN ESTE PLANO. PODRAN SER DE CONCRETO, ARCILLA ó SILICO CALCAREO, DEBERAN CLASIFICAR COMO MINIMO CON LA CLASE TIPO IV, DE LA NORMA E-070 DEL R.N.E. Y LA -RESISTENCIA CARACTERISTICA DE LA ALBAÑILERIA: LAS UNIDADES DE ALBAÑILERIA TENDRAN UNA RESISTENCIA -MORTERO: EL MORTERO A UTILIZAR ES DE PROPORCION C:A 1:4 CARACTERISTICAS MINIMA DE f'b=130 Kg/cm2 NORMA ITINTEC CORRESPONDIENTE. -CIMIENTOS CORRIDOS -FALSO PISO 1:8 5 5 1 d 1/2" 5 1 d 1/2" 5 5 1 d 1/2" 5 5 5 5 5 5 2 d 5/8" 2 d 5/8" 2 d 5/8" 4 7 7 7 8 8 8 5 5 4 d 5/8" 2 d 5/8" SECCION 7 - 7 5 5 4 d 5/8" 2 d 5/8" SECCION 8 - 8 5 5 5 ESTRIBERIA 3/8" : 2 @ 0.05, 6 @ 0.10, 3 @ 0.15, R @ 0.20 a/l 9 (0.30 x 0.45) 2 d 3/4"+2 d 5/8" 2 d 3/4"+2 d 5/8" ADICIONAL N° 1 VCH (.25x.20) 5 5 3 d 1/2" 3 d 1/2" Pos. 1-2 Pos. 3 Repartición d3/8"@.20 Pos.1 - d /mt LT= 4 3/8" 0.95 0.75 .20 Pos.2 - d /mt LT= 4 3/8" 0.95 0.75 .20 Pos.3 - d /mt LT= 4 3/8" 2.50 2.00 .10 Recubrimiento (cm)= 5 Concreto Armado f'c=210 kg/cm2 Volumen CºAª (m3/ml)= 0.60 3/8" 0.95 0.56 4 3.80 2.13 0.75 0.2 0.95 0.56 4 3.80 2.13 0.75 0.2 2.50 0.56 4 10.00 5.60 2.00 0.10 11 11.00 6.16 10 10.00 5.60 Acero - Peso por metro de muro (kg/ml) = 21.62 Muro CªAª Muro CªAª Muro CªAª Elemento 2 3 Pos. 1 Tipo Acero kg/cm2 fy=4200 Diam. (d) L (m) Num. barras L Total (m) Peso Total (kg) Codigo de forma 2 1 - - 2 1 - - 2 - - Forma b b a b b a b c a 1 Dimensiones parte curva (m) a b c d r METRADO DE ARMADURA (por 1.00 ml de muro) Peso unit. (kg/ml) - - - - - 0.40 - - Muro CªAª Muro CªAª 1.00 1.00 0.56 0.56 R.P. R.F. 0 0 - - a - - - - 0 0 - - - - - - a 3/8" 1.00 1.00 (1) (2) (1) R.P. = Repartición en pared vertical (2) R.F. = Repartición en fundaciòn fy=4200 fy=4200 fy=4200 fy=4200 3/8" 3/8"@ .25 3/8"@ .25 Repartición d3/8"@.20 MURO DE CONTENSION TIPO: M3, M4, M5 25 Escala 1: S/C : 200 kg/m2 1/25 ELABORADO POR : MUNICIPALIDAD DISTRITAL BAJO BIAVO GEOMATICA : REVISADO : N° DE LAMINA : FECHA : LOCALIDAD : DISTRITO : ESCALA : DISEÑO: SAN MARTIN NUEVO LIMA DICIEMBRE 2009 PLANO : ESTRUCTURAS - DETALLE DE PROYECTO : REGION : PROYECTISTA : E-04 I&P-CAD I&P BELLAVISTA PROVINCIA : CONSTRUCCION DE LOCAL COMUNAL DE LA LOCALIDAD DE NUEVO LIMA BAJO BIAVO MUROS DE CONTENCION ADICIONAL N° 1 .40 3/8" 3/8" - Relleno Compactado Relleno Compactado Pos. 1-2 Pos. 3 Repartición d3/8"@.20 Pos.1 - d /mt LT= 4 1/2" 2.20 2.00 .20 Pos.2 - d /mt LT= 4 1/2" 2.20 2.00 .20 Pos.3 - d /mt LT= 4 1/2" 3.90 3.40 .10 Recubrimiento (cm)= 5 Concreto Armado f'c=210 kg/cm2 Volumen CºAª (m3/ml)= 1.30 1/2" 2.20 1.02 4 8.80 8.97 2.00 0.2 2.20 1.02 4 8.80 8.97 2.00 0.2 3.90 1.02 4 15.60 15.91 3.40 0.10 18 18.00 10.08 22 22.00 12.32 Acero - Peso por metro de muro (kg/ml) = 56.25 Muro CªAª Muro CªAª Muro CªAª Elemento 2 3 Pos. 1 Tipo Acero kg/cm2 fy=4200 Diam. (d) L (m) Num. barras L Total (m) Peso Total (kg) Codigo de forma 2 1 - - 2 1 - - 2 - - Forma b b a b b a b c a 1 Dimensiones parte curva (m) a b c d r METRADO DE ARMADURA (por 1.00 ml de muro) Peso unit. (kg/ml) - - - - - 0.40 - - Muro CªAª Muro CªAª 1.00 1.00 0.56 0.56 R.P. R.F. 0 0 - - a - - - - 0 0 - - - - - - a 3/8" 1.00 1.00 (1) (2) (1) R.P. = Repartición en pared vertical (2) R.F. = Repartición en fundaciòn fy=4200 fy=4200 fy=4200 fy=4200 3/8" 1/2"@ .25 1/2"@ .25 Repartición d3/8"@.20 MURO DE CONTENSION TIPO: M1, M2 25 Escala 1: S/C : 200 kg/m2 .40 1/2" 1/2" - Relleno Compactado Relleno Compactado PARAMETROS DE DISEÑO SISMORRESISTENTE Z = 0.30 U = 1.30 C = 2.50 S = 1.20 Rx = 8 PORTICO XX Ry = 8 PORTICO YY LIMITE DE MAXIMO DESPLAZAMIENTO MAXIMO DEL DESPLAZAMIENTO DESPLAZAMIENTO ULTIMO NIVEL RELATIVO ENTRE PISOS LATERAL DE ENTREPISO X 0.4 cm 0.2 cm 2.0 (0.007) 0.4 cm Y 2.0 (0.007) 0.2 cm II.-ESTRATO DE APOYO DE CIMENTACION : III.-PARAMETROS DE DISEÑO PARA LA CIMENTACION: -FACTOR DE SEGURIDAD : 3 -ASENTAMIENTO DIFERENCIAL : 0.25 cm IV.-AGRESIVIDAD DEL SUELO A LA CIMENTACION: I.-TIPO DE CIMENTACION : ZAPATAS CONECTADAS -PRESION ADMISIBLE : 0.92 Kg/cm2 RESUMEN DE CONDICIONES DE CIMENTACION BAJA , USAR CEMENTO PORTLAND TIPO I 13 Si Tiene Alveolos estos no exederán el 30% del Volumen 24 9 ESPECIFICACIONES CONCRETO ARMADO 1.-CEMENTO : CEMENTO PORTLAND TIPO I 2.-RESISTENCIA DEL CONCRETO: -SOLADO 1:12 F'c=100 Kg/cm2 -SOBRECIMIENTO CORRIDO F'c=140 Kg/cm2 -ZAPATAS Y VIGAS DE CIMENTACION F'c=175 Kg/cm2 -VIGAS, LOSAS Y ESCALERAS F'c=210 Kg/cm2 -MUROS CONTENCION, PLACAS Y COLUMNAS F'c=210 Kg/cm2 -COLUMNETAS Y VIGAS DE AMARRE F'c=175 Kg/cm2 3.-ACERO DE REFUERZO: -BARRAS CORRUGADAS ASTM A-615 fy=4200 Kg/cm2 (GRADO 60) 4.-RECUBRIMIENTOS: -CONCRETO VACIADO CONTRA EL TERRENO 7.5 cm -CONCRETO EN CONTACTO CON EL TERRENO (SUPERFICIES ENCOFRADAS) d 5/8" ó MENORES 4.0 cm d 3/4" ó MAYORES 5.0 cm -LOSAS MACIZAS y/o ALIGERADAS, VIGAS CHATAS, MUROS y ESCALERAS 2.0 cm -VIGAS Y COLUMNETAS DE AMARRE 2.5 cm -COLUMNAS y VIGAS 4.0 cm NOTA: LOS AGREGADOS DEL CONCRETO DEBEN CUMPLIR CON LOS REQUISITOS DE LA NORMA ITINTEC 400.37, SALVO QUE EL CONS- TRUCTOR DEMUESTRE POR PRUEBAS DE LABORATORIO QUE SE PUEDE PRODUCIR CON ELLOS UN CONCRETO DE LAS PROPIEDADES REQUERIDAS EN LA NORMA E.060 DEL REGLAMENTO NACIONAL DE EDIFICACIONES VIGENTE A LA FECHA. ESPECIFICACIONES DE ALBAÑILERIA -TIPOS DE UNIDADES DE ALBAÑILERIA : TODAS LAS UNIDADES DE ALBAÑILERIA DE MUROS SE FABRICAN CON DIMENSIONES MINIMAS INDICADAS EN ESTE PLANO. PODRAN SER DE CONCRETO, ARCILLA ó SILICO CALCAREO, DEBERAN CLASIFICAR COMO MINIMO CON LA CLASE TIPO IV, DE LA NORMA E-070 DEL R.N.E. Y LA -RESISTENCIA CARACTERISTICA DE LA ALBAÑILERIA: LAS UNIDADES DE ALBAÑILERIA TENDRAN UNA RESISTENCIA -MORTERO: EL MORTERO A UTILIZAR ES DE PROPORCION C:A 1:4 CARACTERISTICAS MINIMA DE f'b=130 Kg/cm2 NORMA ITINTEC CORRESPONDIENTE. -CIMIENTOS CORRIDOS -FALSO PISO 1:8 ARENA ARCILLOSA DE MEDIANA PLASTICIDAD BAÑO MUJERES ESCENARIO SUM RAMPA BAÑO HOMBRES 13 12 11 10 09 08 07 06 05 04 03 02 01 RAMPA ± 0.00 ± 0.00 ± 0.00 TD-01 TG-01 BAÑO MUJERES ESCENARIO SUM RAMPA BAÑO HOMBRES 13 12 11 10 09 08 07 06 05 04 03 02 01 RAMPA ± 0.00 ± 0.00 ± 0.00 TD-01 TG-01 a a a a a S a S b b b b b b b b b b b S c c c c c c c c c c c S d d 2S e,f e f f S g g g g S j S k S a j j k k l l S m m S n n n S o o o o C-1 C-5 C-3 C-4 C-5 C-8 C-9 Pozo a tierra 1/100,75,25 ELABORADO POR : MUNICIPALIDAD DISTRITAL BAJO BIAVO GEOMATICA : REVISADO : N° DE LAMINA : FECHA : LOCALIDAD : DISTRITO : ESCALA : DISEÑO: SAN MARTIN NUEVO LIMA DICIEMBRE 2009 PLANO : INSTALACIONES - ELECTRICAS PROYECTO : REGION : PROYECTISTA : IE-02 I&P-CAD I&P BELLAVISTA PROVINCIA : BAJO BIAVO PLANCHA DE FIERRO GALVANIZADO DE e=1/16" TIPO PESADO MATERIAL SIMBOLOS ESPECIFICACIONES TECNICAS CONDUCTORES DE COBRE BLANDO DE 99.9% DE CONDUCTIBILIDAD, AISLAMIENTO 0.6KV.-TW FABRICADO SEGUN NORMAS INTINTEC TUBERIAS DE PLASTICO DE PVC-SAP FABRICADOS SEGUN NORMAS INTINTEC DESCRIPCION CAJA OCTOGONAL DE 100mm. x55mm. GABINETE CON PUERTA, CHAPA E INTERRUPTORES AUTOMATICOS TERMOMAGNETICOS DE 10-K.A.RM.S. C/INSTRUMENTO DE MEDICION CAJA RECTANGULAR DE 100mm. x 55mm. PLACA DE PLASTICO SERIE MAGIC C/ABERTURAS RECTANGULARES PARA INSTALAR DADOS TIPO TICINO DE CUBIERTA ESTABLE FENOLICA L E Y E N D A TUBERIA EMPOTRADA EN TECHO O PARED TUBERIA EMPOTRADA EN PISO O PARED CANT. CONDUCTORES EN UN CIRCUITO INTERRUPTOR DE COMMUTACION TABLERO DE DISTRIBUCION ELECTRICA CENTOR DE LUZ SALIDA PARA FLUORESCENTE 2x40w INTERRUPTOR DOBLE INTERRUPTOR SIMPLE 3 S S 2S 1.50 ALTURA (m) 1.80 CIELO RASO CIELO RASO 1.50 1.50 RECT.100x55x50 DESCRIPCION CAJA (mm) ESPECIAL OCT. 100 x 40 OCT. 100 x 40 RECT.100x55x50 RECT.100x55x50 SIMBOLO CONDUCTOR 2x4mm2 TW + 1x4mm2 TW P.V.C - SEL d 20mm (TOMACORRIENTE) CONDUCTOR 2x25mm2 TW - d 20mm PVC - SAP ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-1 ALUMBRADO 2x 20 A 2x4 mm2 TW + d 20 mm. PVC-SEL C-2 ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-3 ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-4 ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-5 ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-6 ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-7 TOMACORRIENTES 2x 20 A 2x4 mm2 TW + d 20 mm. PVC-SEL C-8 TOMACORRIENTES 2x 20 A 2x4 mm2 TW + d 20 mm. PVC-SEL C-9 TOMACORRIENTES 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-10 TOMACORRIENTES 2x 40 A 2x10 mm2 TW + d 20 mm. PVC-SEL C-11 TOMACORRIENTES 2x 30 A 2x6 mm2 TW + d 20 mm. PVC-SEL C-12 VENTILADORES 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-13 VENTILADORES 2x 30 A 2x6 mm2 TW + d 20 mm. PVC-SEL C-14 VENTILADORES 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-15 VENTILADORES 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-16 M \LDIAGRAMA UNIFILAR GENERAL POZO A TIERRA CARGA UNIT. TOMACORRIENTES ALUMBRADO Y CONCEPTO CANTIDAD(m2) CARGA INST. CUADRO DE CARGAS 1 un. APLICACIONES PEQUEÑAS TOTALES 100% W. W. 1,500.00 27,666.47 W. 1,500.00 W. 2° PISO 5 77.98 m2 W. W/m2 100% 1° PISO W. 2,801.00 FACTOR DEMANDA MAX. DEMANDA 3x50 mm2 TW +1T(25mm2) d 25 mm. PVC-SAP 3x 100 A 3x25 mm2 TW +1T(16mm2) - d 25 mm. PVC-SEL TD - 01 TD - 02 3x16 mm2 TW +1T(10mm2) - d 25 mm. PVC-SEL 3x 70 A 3x 50 A RESERVA 3x 50 A RESERVA 2x 30 A RESERVA 2x 30 A TG TG POZO A TIERRA POZO A TIERRA \LDIAGRAMA UNIFILAR TD-01 \LDIAGRAMA UNIFILAR TD-02 3x25 mm2 TW +1T(16mm2) 3x16 mm2 TW +1T(10mm2) 3x 70 A 3x 50 A d 25 mm. PVC-SEL d 25 mm. PVC-SAP 18 626.08 m2 100% 11,269.51 W/m2 W. W. Techada 1° PISO 18 574.28 m2 100% 389.92 W/m2 W. W. Libre 2° PISO 5 77.98 m2 W. W/m2 100% W. 2,801.00 Techada Libre 11,269.51 10,337.13 10,337.12 389.92 VENTILADORES 21 un. W. 3780.00 27,666.47 100% W. 3780.00 TIERRA CERNIDA COMPACTADA EN CAPAS DE 30 cm. DETALLE DE POZO A TIERRA 5 VARILLA DE COBRE 16 mm d x 2.40 mts DE LARGO GRAMPA DE CONEXION DE COBRE Conductor desnudo Cu 75mm2 5 A TUBO PVC-P d20mm A PLANTA Esc : 1/25 5 5 CORTE A-A 5 5 Esc : 1/75 5 5 d20mm TAPA DE CONCRETO TIERRA CERNIDA COMPACTADA EN CAPAS DE 30 cm. CARBÓN VEGETAL 5 SAL 5 5 5 SAL ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-7-A 1/100,75,25 ELABORADO POR : MUNICIPALIDAD DISTRITAL BAJO BIAVO GEOMATICA : REVISADO : N° DE LAMINA : FECHA : LOCALIDAD : DISTRITO : ESCALA : DISEÑO: SAN MARTIN NUEVO LIMA DICIEMBRE 2009 PLANO : PROYECTO : REGION : PROYECTISTA : IE-01 I&P-CAD I&P BELLAVISTA PROVINCIA : CONSTRUCCION DE LOCAL COMUNAL DE LA LOCALIDAD DE NUEVO LIMA BAJO BIAVO TOMACORRIENTE - PRIMER PISO ALUMBRADO - PRIMER PISO ESCALA : 1/100 INSTALACIONES ELECTRICAS INSTALACIONES - ELECTRICAS ALUMBRADO - PRIMER PISO Pozo a tierra VEREDA ± 0.00 RAMPA DE ACCESO A MINUSVALIDOS RAMPA DE ACCESO A MINUSVALIDOS ± 0.00 ESTACIONAMIENTO 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 VEREDA ± 0.00 N.P.T. N.P.T. ± 0.00 N.P.T. -2.25 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 alcantarilla a proyectar RAMPA DE ACCESO A MINUSVALIDOS RAMPA DE ACCESO A MINUSVALIDOS ESTACIONAMIENTO 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 ± 0.00 N.P.T. N.P.T. ± 0.00 N.P.T. -2.25 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 alcantarilla a proyectar PLANCHA DE FIERRO GALVANIZADO DE e=1/16" TIPO PESADO MATERIAL SIMBOLOS ESPECIFICACIONES TECNICAS CONDUCTORES DE COBRE BLANDO DE 99.9% DE CONDUCTIBILIDAD, AISLAMIENTO 0.6KV.-TW FABRICADO SEGUN NORMAS INTINTEC TUBERIAS DE PLASTICO DE PVC-SAP FABRICADOS SEGUN NORMAS INTINTEC DESCRIPCION CAJA OCTOGONAL DE 100mm. x55mm. GABINETE CON PUERTA, CHAPA E INTERRUPTORES AUTOMATICOS TERMOMAGNETICOS DE 10-K.A.RM.S. C/INSTRUMENTO DE MEDICION CAJA RECTANGULAR DE 100mm. x 55mm. PLACA DE PLASTICO SERIE MAGIC C/ABERTURAS RECTANGULARES PARA INSTALAR DADOS TIPO TICINO DE CUBIERTA ESTABLE FENOLICA L E Y E N D A TUBERIA EMPOTRADA EN TECHO O PARED TUBERIA EMPOTRADA EN PISO O PARED CANT. CONDUCTORES EN UN CIRCUITO INTERRUPTOR DE COMMUTACION TABLERO DE DISTRIBUCION ELECTRICA CENTOR DE LUZ SALIDA PARA FLUORESCENTE 2x40w INTERRUPTOR DOBLE INTERRUPTOR SIMPLE 3 S S 2S 1.50 ALTURA (m) 1.80 CIELO RASO CIELO RASO 1.50 1.50 RECT.100x55x50 DESCRIPCION CAJA (mm) ESPECIAL OCT. 100 x 40 OCT. 100 x 40 RECT.100x55x50 RECT.100x55x50 SIMBOLO CONDUCTOR 2x4mm2 TW + 1x4mm2 TW P.V.C - SEL d 20mm (TOMACORRIENTE) CONDUCTOR 2x25mm2 TW - d 20mm PVC - SAP ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-1 ALUMBRADO 2x 20 A 2x4 mm2 TW + d 20 mm. PVC-SEL C-2 ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-3 ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-4 ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-5 ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-6 ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-7 TOMACORRIENTES 2x 20 A 2x4 mm2 TW + d 20 mm. PVC-SEL C-8 TOMACORRIENTES 2x 20 A 2x4 mm2 TW + d 20 mm. PVC-SEL C-9 TOMACORRIENTES 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-10 TOMACORRIENTES 2x 40 A 2x10 mm2 TW + d 20 mm. PVC-SEL C-11 TOMACORRIENTES 2x 30 A 2x6 mm2 TW + d 20 mm. PVC-SEL C-12 VENTILADORES 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-13 VENTILADORES 2x 30 A 2x6 mm2 TW + d 20 mm. PVC-SEL C-14 VENTILADORES 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-15 VENTILADORES 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-16 M \LDIAGRAMA UNIFILAR GENERAL POZO A TIERRA CARGA UNIT. TOMACORRIENTES ALUMBRADO Y CONCEPTO CANTIDAD(m2) CARGA INST. CUADRO DE CARGAS 1 un. APLICACIONES PEQUEÑAS TOTALES 100% W. W. 1,500.00 27,666.47 W. 1,500.00 W. 2° PISO 5 77.98 m2 W. W/m2 100% 1° PISO W. 2,801.00 FACTOR DEMANDA MAX. DEMANDA 3x50 mm2 TW +1T(25mm2) d 25 mm. PVC-SAP 3x 100 A 3x25 mm2 TW +1T(16mm2) - d 25 mm. PVC-SEL TD - 01 TD - 02 3x16 mm2 TW +1T(10mm2) - d 25 mm. PVC-SEL 3x 70 A 3x 50 A RESERVA 3x 50 A RESERVA 2x 30 A RESERVA 2x 30 A TG TG POZO A TIERRA POZO A TIERRA \LDIAGRAMA UNIFILAR TD-01 \LDIAGRAMA UNIFILAR TD-02 3x25 mm2 TW +1T(16mm2) 3x16 mm2 TW +1T(10mm2) 3x 70 A 3x 50 A d 25 mm. PVC-SEL d 25 mm. PVC-SAP 18 626.08 m2 100% 11,269.51 W/m2 W. W. Techada 1° PISO 18 574.28 m2 100% 389.92 W/m2 W. W. Libre 2° PISO 5 77.98 m2 W. W/m2 100% W. 2,801.00 Techada Libre 11,269.51 10,337.13 10,337.12 389.92 VENTILADORES 21 un. W. 3780.00 27,666.47 100% W. 3780.00 TIERRA CERNIDA COMPACTADA EN CAPAS DE 30 cm. DETALLE DE POZO A TIERRA 5 VARILLA DE COBRE 16 mm d x 2.40 mts DE LARGO GRAMPA DE CONEXION DE COBRE Conductor desnudo Cu 75mm2 5 A TUBO PVC-P d20mm A PLANTA Esc : 1/25 5 5 CORTE A-A 5 5 Esc : 1/75 5 5 d20mm TAPA DE CONCRETO TIERRA CERNIDA COMPACTADA EN CAPAS DE 30 cm. CARBÓN VEGETAL 5 SAL 5 5 5 SAL ALUMBRADO 2x 15 A 2x2.5 mm2 TW + d 20 mm. PVC-SEL C-7-A TOMACORRIENTE - PRIMER PISO ESCALA : 1/100 INSTALACIONES ELECTRICAS ADICIONAL N° 1 CONSTRUCCION DE LOCAL COMUNAL DE LA LOCALIDAD DE NUEVO LIMA ADICIONAL N° 1 p q p q p q p q S p S q C-2

Language	Spanish
Drawing Type	Block
Category	City Plans
Additional Screenshots
File Type	dwg
Materials	Concrete, Masonry, Plastic, Other
Measurement Units	Metric
Footprint Area
Building Features	Garden / Park, Deck / Patio, Parking
