Masonry Containment DWG Block for AutoCAD

Masonry Containment DWG Block for AutoCAD

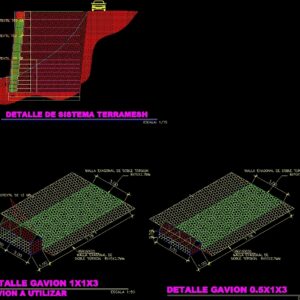

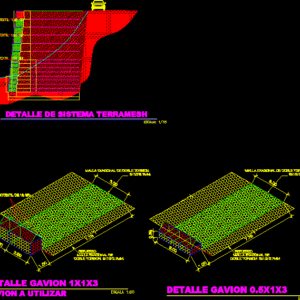

Cut – axonometric – specifications

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

coated gutter, landslide area, construction of system of, reinforced ground terramesh, construction table, side, distance, course, its T, plant, scale, road construction of reinforced wall terramesh system, terramesh slope reinforcement, road adjacent to ravine, gabions system, slope stabilization, terramesh system plant, horizontal scale, landfill, loamy sand, coated gutter, construction table, side, distance, course, its T, Notes: Materials for the construction of gabions should be of very good durability safety. such materials must offer special guarantees for: corrosion protection due to: aggressiveness of the water floor galvanic current phenomena atmospheric agents safety against damage caused by: mechanical actions generated by soil compaction efforts fire actions of animals vandalism all wires must be reinforced galvanized. in areas of aggressive waters in marine works, materials of this type are also used, plasticized with pvc. for the filling of the baskets can be used stone of quarry material but always being careful not to use a stone that can be destroyed that contain excessive alkalinity in the composition of which may exist compounds since any of these elements could attack the wire despite its strong protection of zinc. the stones will not have cracks or other defects that can cause their deterioration by natural causes to reduce their size so that they leave the baskets of the gabions. the quantities of fine stone clay will not be allowed to exceed the weight of the stone filler. the wire for reinforced seams will be galvanized reinforced of mm of will have to provide along with the gabions an amount sufficient for the construction of the work., the estimated amount of wire is of for the gabions of of the of the with the weight of the supplied gabions., Arrangement for the construction of gabions Arrangement of gabions is carried out as follows: the metal structures in the workplace are spread out on the floor. lifting the walls by sewing the vertical edges with the appropriate wire are obtained the seams are executed in way passing the wire through all the voids of the meshes with double turns every two holes. after having prepared a good amount of gabions it is continued to place them according to their location well tied between by means of resistant seams along all edges in contact. all the gabions must be armed between both adjacent ones as those that are superimposed by rings staples made with the same wire. if the height of the gabions is m. braces must be placed inside of it in order to avoid excessive deformation in which it happens when there are heaps of rock empty spaces. tirant

Raw text data extracted from CAD file:

CUNETA REVESTIDA CUNETA REVESTIDA CUNETA REVESTIDA ZONA DE DERRUMBE CONSTRUCCION DE SISTEMA DE SUELO REFORZADO TERRAMESH E-1 E-0 E-2 E-3 E-4 E-6 E-7 E-5 CAM.= 0+043.47 COTA= 104.46 CAM.= 0+000.00 COTA= 100.00 CAM.= 0+090.85 COTA= 94.26 CAM.= 0+116.74 COTA= 91.94 CAM.= 0+136.71 COTA= 90.69 CAM.= 0+146.70 COTA= 90.31 CAM.= 0+176.58 COTA= 88.02 CAM.= 236.14 COTA= 82.26 E-1 E-0 E-3 E-3 E-4 E-5 E-6 E-7 CUADRO DE CONSTRUCCION LADO DISTANCIA RUMBO EST PV 1 0 N 34°00'00" E 43.47 0 2 N 41°00'00" E 47.38 2 3 N 44°36'01" E 25.91 3 4 N 45°01'00" E 19.96 4 5 N 59°00'00" E 10.00 5 6 N 68°00'00" E 29.87 6 7 S 87°00'00" E 59.56 PLANTA ESCALA 1:625 CARRETERA CONSTRUCCION DE MURO REFORZADO SISTEMA TERRAMESH REFUERZO DE TALUD SISTEMA TERRAMESH 10.00 E-O.1 E-1.1 E-2.1 E-3.1 E-4.1 E-5.1 E-6.1 CAM.= 0+00 COTA= 98.24 CAM.= 12 COTA= 98.24 CAM.= 33.98 COTA= 98.00 CAM.= 0+116.74 COTA= 98.00 CAM.= 29.76 COTA= 88.45 CAM.= 19.37 COTA= 88.24 CAM.= 10.81 COTA= 89.71 CARRETERA ADYACENTE AL BARRANCO GAVIONES DE SISTEMA DE ESTABILIZACION DEL TALUD PLANTA SISTEMA TERRAMESH ESCALA HORIZONTAL 1:200 TERRENO DE RELLENO ARENA ARCILLOSA CUNETA REVESTIDA CUADRO DE CONSTRUCCION LADO C O O R D E N A D A S DISTANCIA RUMBO V EST PV Y X 7 0.00 0.00 0.1 1.1 N 22°00'40.00" E 12.00 1 11.12 4.50 1.1 2.1 N 52°58'03.04" E 10.81 2 17.63 13.13 2.1 3.1 N 60°26'00.90" E 10.59 3 22.86 22.34 3.1 4.1 S 23°59'22.86" E 9.89 4 13.82 26.36 4.1 5.1 S 56°46'38.66" W 10.47 5 8.08 17.60 5.1 6.1 S 43°26'21.05" W 9.92 6 0.88 10.78 \W7.88904; NOTAS: LOS MATERIALES PARA LA CONSTRUCCIÓN DE GAVIONES DEBEN SER DE MUY BUENA RESISTENCIA, DURABILIDAD Y SEGURIDAD. TALES MATERIALES DEBEN OFRECER GARANTÍAS ESPECIALES PARA: PROTECCIÓN CONTRA LA CORROSIÓN DEBIDO A: - AGRESIVIDAD DEL SUELO Y/O DEL AGUA - FENÓMENOS DE CORRIENTES GALVÁNICAS - AGENTES ATMOSFÉRICOS SEGURIDAD CONTRA DAÑOS PROVOCADOS POR: - ACCIONES MECÁNICAS GENERADAS POR LOS ESFUERZOS DE COMPACTACIÓN DEL SUELO - INCENDIO - ACCIONES DE ANIMALES O VANDALISMO TODOS LOS ALAMBRES DEBEN ESTAR GALVANIZADOS Y REFORZADOS. EN ZONAS DE AGUAS AGRESIVAS O EN OBRAS MARINAS SE UTILIZAN MATERIALES DE ESTE TIPO Y ADEMÁS PLASTIFICADOS CON PVC. PARA EL LLENADO DE LAS CANASTAS PUEDE USARSE PIEDRA DE CANTO RODADO, DE CANTERA O MATERIAL ADECUADO, PERO TENIENDO SIEMPRE LA PRECAUCIÓN DE NO EMPLEAR PIEDRA DELEZNABLE QUE CONTENGA OXIDO DE HIERRO, EXCESIVA ALCALINIDAD O EN CUYA COMPOSICIÓN PUEDAN EXISTIR COMPUESTOS SALINOS, YA QUE CUALQUIERA DE ESOS ELEMENTOS PODRÍA ATACAR EL ALAMBRE A PESAR DE SU FUERTE PROTECCIÓN DE ZINC. LAS PIEDRAS NO TENDRÁN RAJADURAS, FISURAS NI OTROS DEFECTOS QUE PUEDAN PROVOCAR SU DETERIORO POR CAUSAS NATURALES O REDUCIR SU TAMAÑO DE MANERA QUE SE SALGAN DE LAS CANASTAS DE LOS GAVIONES. NO SE PERMITIRÁ QUE LAS CANTIDADES DE TIERRA, ARENA, ARCILLA Y/O PIEDRA FINA EXCEDA EL 5% DEL PESO DEL RELLENO DE PIEDRA. EL ALAMBRE PARA COSIDOS Y ATIRANTADOS SERÁ GALVANIZADO REFORZADO DE 2.40 MM DE DIÁMETRO, Y SE TENDRÁ QUE PROVEER JUNTO CON LOS GAVIONES UNA CANTIDAD SUFICIENTE PARA LA CONSTRUCCIÓN DE LA OBRA. LA CANTIDAD ESTIMADA DE ALAMBRE ES DE 8% PARA LOS GAVIONES DE 1.0 M DE ALTURA, Y DE 6% PARA LOS DE 0.5 M CON RELACIO\fArial|b0|i0|c204|p34;N AL PESO DE LOS GAVIONES SUMINISTRADOS. COLOCACIÓN Y ARMADO PARA LA CONSTRUCCIÓN DE GAVIONES \fArial|b0|i0|c0|p34; LA COLOCACIÓN Y ARMADO DE GAVIONES Y COLCHONES SE REALIZA DE LA SIGUIENTE MANERA: SE DESDOBLAN LAS ESTRUCTURAS METÁLICAS EN EL LUGAR DE TRABAJO Y SE EXTIENDEN EN EL SUELO. ALZANDO LAS PAREDES Y COSIENDO LAS ARISTAS VERTICALES CON EL ALAMBRE APROPIADO SE OBTIENEN LAS CAJAS.\H0.9583x; \H1.044x;DICHAS COSTURAS SON EJECUTADAS EN MODO CONTINUO, PASANDO EL ALAMBRE POR TODOS LOS HUECOS DE LAS MALLAS CON DOBLE VUELTA CADA DOS HUECOS. DESPUÉS DE HABER PREPARADO UNA BUENA CANTIDAD DE GAVIONES Y/O COLCHONES, SE PROSIGUE A COLOCARLOS DE ACUERDO A SU UBICACIÓN Y DISEÑO, BIEN ATADOS ENTRE SÍ, POR MEDIO DE RESISTENTES COSTURAS A LO LARGO DE TODAS LAS ARISTAS EN CONTACTO. TODOS LOS GAVIONES DEBEN IR ARMADOS ENTRE SÍ, TANTO LOS QUE SON ADYACENTES COMO LOS QUE ESTÁN SUPERPUESTOS POR ANILLOS O GRAPAS HECHAS CON EL MISMO ALAMBRE. SI LA ALTURA DE LOS GAVIONES ES DE 1.00 M. SE DEBEN COLOCAR TIRANTES EN EL INTERIOR DE ÉSTOS, CON EL FIN DE EVITAR UNA EXCESIVA DEFORMACIÓN EN LAS CAJAS, LO CUAL SUCEDE CUANDO HAY AMONTONAMIENTOS DE ROCA Y ESPACIOS VACÍOS. \fArial|b0|i0|c204|p34;\H0.9995x;\C2;LOS TIRANTES SE COLOCAN A 30 CM. DE LOS BORDES SUPERIOR E INFERIOR. EN LOS GAVIONES DE 50 CM. DE ALTURA ES NECESARIO COLOCAR TIRANTES A 25 CM. DEL BORDE SUPERIOR. \fArial|b0|i0|c0|p34;\C256;LOS TIRANTES PUEDEN SER COLOCADOS EN FORMA HORIZONTAL O VERTICAL, SEGUN SU FORMA Y FUNCION, DE ACUERDO A LAS NECESIDADES EN LAS DISTINTAS PARTES DE LA OBRA. LOS TIRANTES VERTICALES SE UTILIZAN POR COSTUMBRE EN LOS ZAMPEADOS O EN LOS REVESTIMIENTOS CON GAVIONES SIN DIAFRAGMA ALTOS DE 0.50 Ó 0.30 METROS, MIENTRAS LOS TIRANTES HORIZONTALES SE EMPLEAN, COMO YA SE DIJO, CON TODOS LOS GAVIONES ALTOS DE 1.00 M. LA ETAPA DE LLENADO CON PIEDRAS ES EL PASO MAS IMPORTANTE EN LA CONSTRUCCION DE LA ESTRUCTURA CON GAVIONES, PUES DE ELLA DEPENDE SU ESTABILIDAD. 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 DETALLE DE SISTEMA TERRAMESH ESCALA: 1/75 5 5 5 RELLENO ESTRUCTURAL (ARENA ARCILLOSA COMPACTADA) TERRENO NATURAL REFUERZO DOBLE DE MALLA EXAGONAL DE DOBLE TORSION 8X10X2.7MM RELLENO DE GAVIONES (SE RECOMIENDA BASALTO) REFUERZO DOBLE DE MALLA EXAGONAL DE DOBLE TORSION 8X10X2.7MM MALLA EXAGONAL DE DOBLE TORSION 8X10X2.7MM PARA GAVION NOTA: SE RECOMIENDA PARA SUELO ESTRUCTURAL ARENA ARCILLOSA COMPACTADA, PERO PUEDE UTILIZARSE ELSUELO DEL TERRENO NATURALCOMPACTADO SI CUMPLE CON UNA COHESION DE 35kPa Y UN ANGULO DE FRICCION DE 18°. LA COMPACTACIÓN DEL SUELO ESTRUCTURAL SE REALIZARÁ CON LA MAQUINARIA ADECUADA Y EN CAPAS DE 30 CENTIMETROS O A CRITERIO DEL INGENIERO ENCARGADO. 3 SE RECOMIENDA PARA RELLENO DE GAVIONES PIEDRA QUE CUMPLA CON UNA COHESION DE 10kPa UN ANGULO DE FRICCION DE 40° Y UN PESO ESPECIFICO NATURAL DE 26kN/m VOLUMEN DE SUELO ESTRUCTURAL= 3255.27 VOLUMEN DE CORTE DE TERRENO NATURAL= 1637.62 FACTOR DE ABUNDAMIENTO= 1.35 m 3 m 3 COLOCAR GEOTEXTIL 150 GR COLOCAR GEOTEXTIL 150 GR COLOCAR GEOTEXTIL 150 GR DETALLE GAVION 1X1X3 ESCALA 1:50 DETALLE GAVION 0.5X1X3 ESCALA 1:50 GAVION A UTILIZAR 1.00 7.78 GEOTEXTIL DE 12 GR 2.00 REFUERZO DOBLE TORSION 8X10X2.7MM MALLA EXAGONAL DE 8X10X2.7MM MALLA EXAGONAL DE DOBLE TORSION 0.50 3.00 3.00 REFUERZO 8X10X2.7MM MALLA EXAGONAL DE DOBLE TORSION DOBLE TORSION 8X10X2.7MM MALLA EXAGONAL DE 1.00 3.00 2.00 1.00 7.78 REFUERZO DE TALUD SISTEMA TERRAMESH 10.00 CT= 91.94 CT= 90.31 NIVEL DE TERRENO 10.00 9.82 6°0'0" 8.00 1.00 6.83 0.50 0.50 0.50 0.50 0.50 0.50 1.00 1.00 1.00 1.00 1.00 1.00 4.00 8.78 0.50 0.50 2.00 1.00 7.78 0.50 0.72 0.12 DETALLE DE SISTEMA TERRAMESH ESCALA: 1/75 COLOCAR GEOTEXTIL 150 GR COLOCAR GEOTEXTIL 150 GR COLOCAR GEOTEXTIL 150 GR 7.78 1.00 DETALLE GAVION 1X1X3 ESCALA 1:50 2.00 3.00 1.00 MALLA EXAGONAL DE DOBLE TORSION 8X10X2.7MM MALLA EXAGONAL DE DOBLE TORSION 8X10X2.7MM REFUERZO 7.78 1.00 DETALLE GAVION 0.5X1X3 ESCALA 1:50 3.00 3.00 0.50 MALLA EXAGONAL DE DOBLE TORSION 8X10X2.7MM MALLA EXAGONAL DE DOBLE TORSION 8X10X2.7MM REFUERZO 2.00 GEOTEXTIL DE 12 GR GAVION A UTILIZAR 874.99 112.49 224.99 56.25 56.25 987.49 449.97 112.49 112.49 112.49 112.49 112.49 112.49 56.25 56.25 56.25 56.25 56.25 56.25

Language	Spanish
Drawing Type	Block
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Masonry, Plastic, Other
Measurement Units
Footprint Area
Building Features
Tags	autocad, axonometric, block, containment, Cut, dach, dalle, DWG, escadas, escaliers, lajes, masonry, mezanino, mezzanine, platte, reservoir, roof, slab, specifications, stair, telhado, toiture, treppe, wall
