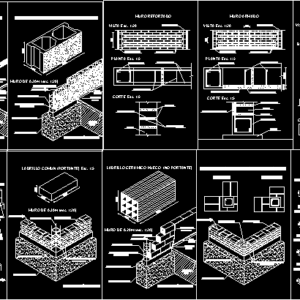

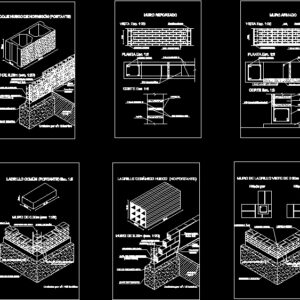

Masonry DWG Detail for AutoCAD

Masonry DWG Detail for AutoCAD

Placement plums ambles and non ambles – Detail walls with masonry – Technical specifications

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

common brick esc., wall of, Cyclopean foundation, foundation beam, horizontal insulator layer, column armor, common brick, units per bricks, mortar, hollow ceramic brick, units per bricks, wall of, exterior plaster, mortar, exterior floor, calcareous, subfloor, calcareous, plinth, hollow ceramic brick, mortar, column armor, horizontal insulator layer, foundation beam, Cyclopean foundation, exterior plaster, units per bricks, Cyclopean foundation, foundation beam, column armor, wall of, horizontal insulator layer, mortar, hollow ceramic brick, subfloor, calcareous, exterior floor, plinth, mortar, hollow ceramic brick, Cyclopean foundation, units per bricks, foundation beam, horizontal insulator layer, wall of, column armor, hollow concrete block, mortar, subfloor, calcareous, exterior floor, plinth, hollow concrete block, bricks esc, wall of, septum, Spinning head, spinning of tambourine, rope spinning, units per bricks, units per bricks, units per bricks, column armor, mortar, Cyclopean foundation, horizontal insulator layer, mortar, exterior plaster, reinforced wall, view esc., plant esc., cut esc., db each, brick, mortar, column armor, db each, plant esc., column armor, cut esc., db each, column armor, view esc., reinforced wall, db each, column armor, db each, mortar, foundation beam, foundation, db each, brick, chained wall, view esc., cut, foundation, foundation beam, mortar, brick, linking column, foundation, foundation beam, insulator layer, horizontal, bonding beam, Cyclopean foundation, foundation beam, horizontal insulator layer, common brick, place for column, mortar, spun, odd course, brick wall seen from, units per bricks, types of masons, units per bricks, brick, common brick, pressed brick, units per bricks, units per bricks, semi-detached brick, units per bricks, hollow ceramic brick, units per bricks, hollow ceramic brick, concrete block, units per bricks

Raw text data extracted from CAD file:

LADRILLO COMÚN (PORTANTE) Esc. 1:5 MURO DE 0.30m (esc. 1:20) CIMIENTO H° CICLOPEO VIGA DE FUNDACIÓN (H°A°) CAPA AISLADORA HORIZONTAL (Pintura Asfáltica) ARMADURA COLUMNA LADRILLO COMÚN 6 cm 13 cm 27 cm Unidades por m : 108 ladrillos 2 MORTERO (1: :4) 3 1 LADRILLO CERÁMICO HUECO (NO PORTANTE) Unidades por m : 13 ladrillos 2 MURO DE 0.20m (esc. 1:20) 18 cm 18 cm 40 cm Revoque exterior Mortero (1:3) Piso exterior Calcareo (1:4:4) Contrapiso Calcareo Zócalo Ladrillo cerámico hueco 1 MORTERO (1: :4) 3 ARMADURA COLUMNA CAPA AISLADORA HORIZONTAL (Pintura Asfáltica) VIGA DE FUNDACIÓN (H°A°) CIMIENTO H° CICLOPEO Revoque exterior Unidades por m : 12 ladrillos CIMIENTO H° CICLOPEO (Pintura Asfáltica) VIGA DE FUNDACIÓN (H°A°) ARMADURA COLUMNA MURO DE 0.20m (esc. 1:20) CAPA AISLADORA HORIZONTAL MORTERO (1: :4) Ladrillo cerámico hueco 1 3 2 Contrapiso (1:4:4) Calcareo Calcareo Piso exterior Zócalo Mortero (1:3) LADRILLO CERÁMICO HUECO (PORTANTE) 18 cm 40 cm 18 cm CIMIENTO H° CICLOPEO Unidades por m : 12 ladrillos 2 (Pintura Asfáltica) VIGA DE FUNDACIÓN (H°A°) CAPA AISLADORA HORIZONTAL MURO DE 0.20m (esc. 1:20) ARMADURA COLUMNA Bloque Hueco de Hormigón MORTERO (1: :4) 3 1 Contrapiso (1:4:4) Calcareo Calcareo Piso exterior Zócalo 20 cm 20 cm 40 cm BLOQUE HUECO DE HORMIGÓN (PORTANTE) LADRILLÓN (PORTANTE) Esc. 1:5 7 cm 16.5 cm 26 cm MURO DE 0.30m MURO DE 0.20m TABIQUE DE 0.10m HILADA DE CABEZA HILADA DE PANDERETE HILADA DE SOGA Unidades por m : 42 ladrillos 2 Unidades por m : 60 ladrillos 2 Unidades por m : 21 ladrillos 2 ARMADURA COLUMNA MORTERO (1: :4) 1 3 CIMIENTO H° CICLOPEO CAPA AISLADORA HORIZONTAL (Pintura Asfáltica) Mortero (1:3) Revoque exterior MURO REFORZADO VISTA Esc. 1:20 PLANTA Esc. 1:5 CORTE Esc. 1:5 1 db 4,2 cada 0,20 m 2 db 4,2 cada 0,50 m 1 db 4,2 cada 0,20 m 2 db 4,2 cada 0,50 m Ladrillón Mortero 1:3 0.50 Armadura columna Armadura columna Armadura columna 2 db 4,2 cada 0,50 m PLANTA Esc. 1:5 Armadura columna CORTE Esc. 1:5 1 db 4,2 cada 0,20 m Armadura columna VISTA Esc. 1:20 MURO ARMADO 0.20 1 db 4,2 cada 0,20 m Armadura columna 0.20 1 db 4,2 cada 0,20 m (vertical) 1 db 4,2 cada 0,20 m (horizontal) 1 db 4,2 cada 0,20 m Mortero 1:3 Viga de fundación Cimiento 1 db 4,2 cada 0,20 m (vertical) Ladrillón 16,5 cm 3,5 cm MURO ENCADENADO A B B A VISTA Esc. 1:20 CORTE A-A CORTE A-A Cimiento Viga de fundación MORTERO (1: :4) 3 Ladrillón Columna de vinculación Cimiento Cimiento Viga de fundación Capa aisladora horizontal Viga de vinculación Viga de vinculación CIMIENTO H° CICLOPEO VIGA DE FUNDACIÓN (H°A°) CAPA AISLADORA HORIZONTAL (Pintura Asfáltica) LADRILLO COMÚN Lugar para columna MORTERO (1: :4) 1 3 Hilada par Hilada impar MURO DE LADRILLO VISTO DE 0.30m (esc. 1:20) 16.5 cm 7 cm 26 cm 27 cm 13 cm 6 cm Unidades por m : 108 ladrillos 2 TIPOS DE MAMPUESTOS (Esc. 1:10) Unidades por m : 42 ladrillos 2 LADRILLÓN LADRILLO COMÚN LADRILLO PRENSADO 12 cm 6 cm 25 cm Unidades por m : 60 ladrillos 2 6 cm 25,5 cm 12 cm Unidades por m : 55 ladrillos LADRILLO SEMIPRENSADO 2 18 cm 18 cm 40 cm Unidades por m : 13 ladrillos LADRILLO CERÁMICO HUECO 2 40 cm 18 cm 18 cm Unidades por m : 12 ladrillos 2 LADRILLO CERÁMICO HUECO 40 cm 20 cm 20 cm BLOQUE DE HORMIGÓN Unidades por m : 12 ladrillos 2

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete, Masonry
Measurement Units
Footprint Area
Building Features
Tags	autocad, block, brick walls, constructive details, DETAIL, DWG, masonry, mur de briques, panel, parede de tijolos, partition wall, placement, specifications, technical, walls, ziegelmauer
