Mega Blocks DWG Section for AutoCAD

Mega Blocks DWG Section for AutoCAD

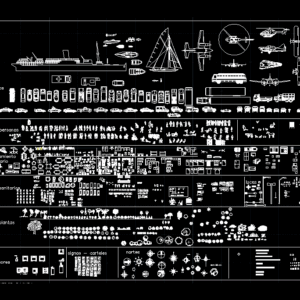

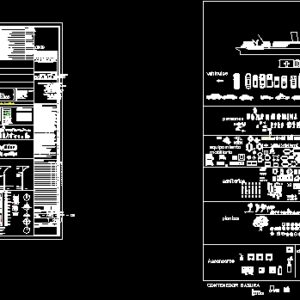

Blocks all kinds – medical equipment, architectural, urban, road, details, sections, views

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

dxx-dxxx.dwg, xx-dxxxx, exp-dxxx, vt-xx, globotec reserves the right to make any modification that is deemed appropriate., contact the globotec technicians for a special execution., with raised protection bars ., for equipment with front upward curve, with person on board., min., for front-mounted rectilinear equipment., for equipment with lateral upward curve., for rectilinear side-up equipment., verification about the possibility of installation., with frontal rise., with lateral rise., technical characteristics., power, tension of, feeding., dimensions., speed., plate in concrete, reinforced concrete, according to structural design, dimensions according to specific detail, finish according to the elaborated specifications by auditing., beam in concrete, concrete according to structural design. at sight with metal formaletería. e-according to specific detail. execution according to a list of conditions drawn up by auditing., murete cast in concrete, solid plate in concrete. according to structural design. e-according to specific detail. execution according to the specifications drawn up by auditing., subfloor plate, concrete according to structural design. e-according to specific detail. execution according to a list of conditions prepared by auditing., given in concrete, containment wall in concrete, cast with metal formwork, reinforced concrete according to structural design,

Raw text data extracted from CAD file:

DXX-DXXX.DWG XX-DXXXX XX-DXXXX DXX-DXXX.DWG EXP-DXXX VT-XX VT-XX EXP-DXXX VT-XX EXP-DXXX 1.20 P-0 1.10 P-1 1.20 PD-0 1.10 PD-1 1.00 P-2 0.90 P-3 1.00 PD-2 0.90 PD-3 0.80 P-4 0.80 PD-4 0.70 P-5 0.60 P-6 1.00 PP-2 0.90 PP-1 5 5 5 5 5 5 A 5 5 A' 5 5 5 5 5 5 LS1 NOTA: " A-LS-LS1-C " SE REFIEREN A UNA ESCALERA RECTANGULAR CON PENDIENTE DE 30%%G. SI LAS DIMENSIONES SON DIFERENTES GLOBOTEC SE RESERVA EL DERECHO DE HACER CUALQUIER MODIFICACION QUE SE CREA OPORTUNA. DIRIGIRSE A LOS TECNICOS DE GLOBOTEC POR UNA EJECUCION ESPECIAL. CON BARRAS DE PROTECCION LEVANTADAS. PARA EQUIPO CON CURVA SUBIDA FRONTAL. CON PERSONA A BORDO. C min. min. min. 1.400 + 3 Z. 1.700 + 3 Z. 1.270 1.250 ( CON M>80 ). 1.130 ( CON M>80 ). (m.m.) PARA EQUIPO RECTILÍNEO SUBIDA FRONTAL. PARA EQUIPO CON CURVA SUBIDA FRONTAL. PARA EQUIPO CON CURVA SUBIDA LATERAL. PARA EQUIPO RECTILÍNEO SUBIDA LATERAL. PARA EQUIPO CON CURVA SUBIDA LATERAL. VERIFICACION ACERCA DE LA POSIBILIDAD DE INSTALACION. A CON SUBIDA FRONTAL. LS CON SUBIDA LATERAL. min. min. min. min. min. min. 1.150 1.200 + D. 1.020 1.140 min. 2.200 + D. CARACTERISTICAS TECNICAS. HASTA 35º 190 CARGA ( Kg. ). DE35º A 40º 150 0.7 POTENCIA ( Kw ). ADEMAS 40º 130 Tensión de 220 mon. Alimentación. ( V ). CON 80<M<150 CON M<150 CON 0<M<80 F N G B 300 + M. 450 380 150/160 1.180 + D. 700 + D. DIMENSIONES. E (m.m.) 400/420 ( m / min. ). Velocidad. Auxiliar ( V ). Alimentación. Tensión de CC. 24. Tensión de CC. 24. Motor ( V ). Alimentación. 5 \A1;B \A1;N \A1;A \A1;E \A1;LS \A1;LS \A1;LS1 \A1;LS \A1;F \A1;M \A1;G \A1;C \A1;D \A1;Z SR-03 SP-06 SP-14 SP-54 Concreto reforzado según diseño estructural, espesor según planos estructurales, acabado según detalle especifico y/o según pliego de condiciones elaborado por interventoría. Placa en Concreto A1 Concreto reforzado, según diseño estructural, dimensiones según detalle especifico, acabado según pliego de condiciones elaborado por interventoría. Viga en Concreto A3 Concreto según diseño estructural. a la vista con formaletería metalica. E-según detalle especifico. Ejecución según pliego de condiciones elaborado por interventoría. Murete vaciado en concreto A5 Placa maciza en concreto. Según diseño estructural. E-segun detalle especifico. Ejecución según pliego de condiciones elaborado por interventoría. Placa Contrapiso A6 Concreto según diseño estructural. E-según detalle especifico. Ejecución según pliego de condiciones elaborado por interventoría. A7 Dado en Concreto Concreto a la vista vaciado con formaleta metalica E-según detalle especifico. Especificaciones, según diseño estructural y/o pliego de condiciones elaborado por interventoría Superficie y/o loseta Prefabricada A8 Muro de contención en concreto A9 Fundido con formaleta metalica. Concreto reforzado segun diseño estructural,
