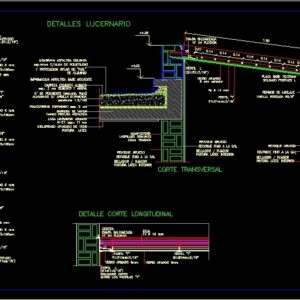

Monitor Roof – Details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

municipality of rosario, the flowers – improvements, file :, flat number int :, rotulo.dwg, granese, rev., date :, scale :, designer :, approved:, sewage drains, no work spv, habitat, flat no. spv , plan, rosary, settlement recovery program, work, autonomous entity of the municipality of rosario, public service housing, mouth, solvent based asphalt primer, thick plaster, interior latex paint, fine lime plaster, longitudinal cut detail , galvanized sheet, valance, grille, welded between, profile l, reinforced glass, under supported valance, cross section, ceiling tile, details skylight, aluminum, welded asphalt membrane, smoothed cement folder, vapor barrier, reinforced concrete slab, ceiling Applied gypsum, latex paint, common bricks, masonry, anchor bolts, welded profiles l

Raw text data extracted from CAD file:

MUNICIPALIDAD DE ROSARIO 190 SOLUC SANIT Y OBRAS DE INFRAESTRUCTURA LAS FLORES - MEJORAMIENTOS ARCHIVO: Nº PLANO INT: ROTULO.DWG 1772 A-01 A 03/08/01 GRANESE REV. FECHA: 1:100 GRANESE ESCALA: PROYECTISTA: SECTOR 1 APROBADO: DESAGUES CLOACALES Nº OBRA S.P.V. h ábitat Nº PLANO S.P.V. 02/2001 PLANO 190 SOLUC SANIT Y OBRAS DE INFRAESTRUCTURA Rosario PROGRAMA DE RECUPERACION DE ASENTAMIENTOS OBRA ENTIDAD AUTARQUICA DE LA MUNICIPALIDAD DE ROSARIO SERVICIO PUBLICO DE LA VIVIENDA n 500 BOCA 0.500 5701 PORTA REJILLA d=100 0.080 \A1;0.40 \A1;0.07 \A1;1.62 \A1;0.75 \A1;0.75 \A1;0.75 \A1;0.07 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.14 \A1;0.12 \A1;0.12 \A1;0.75 \A1;0.75 IMPRIMACION ASFALTICA BASE SOLVENTE REVOQUE GRUESO SELLADOR / FIJADOR PINTURA LATEX INTERIOR REVOQUE FINO A LA CAL REVOQUE FINO A LA CAL PINTURA LATEX INTERIOR SELLADOR / FIJADOR REVOQUE GRUESO REVOQUE GRUESO SELLADOR / FIJADOR PINTURA LATEX INTERIOR IMPRIMACION ASFALTICA BASE SOLVENTE PINTURA LATEX INTERIOR REVOQUE FINO A LA CAL SELLADOR / FIJADOR 1 12 10 3 DETALLE CORTE LONGITUDINAL VIDRIO ARMADO 6mm N' 24 PLEGADA CHAPA GALVANIZADA CENEFA REJA Fe d 16 mm VIDRIO ARMADO 6mm PERFIL "T" 51x51mmx3/16" ENTRE LOS PERFILES "T" SOLDADOS ENTRE 51x51mmx3/16" PERFIL "T" PERFIL L (51x51x3/16") 5 5 VIDRIO ARMADO 6 mm PAÑOS DE 75x160cm PAÑOS DE 75x160cm VIDRIO ARMADO 6 mm VIDRIO ARMADO 6 mm PAÑOS DE 75x160cm PAÑOS DE 75x160cm VIDRIO ARMADO 6 mm (51x51x3/16") PERFIL L PLANTA (esc.: 1:20) VIDRIO ARMADO BAJO CENEFA APOYADO PERFIL L (51x51x3/16") PERFIL "T" 51x51mmx3/16" CENEFA N' 24 PLEGADA CHAPA GALVANIZADA PERFIL L (51x51x3/16") BAJO CENEFA APOYADO 51x51mmx3/16" PERFIL "T" 0.75 5 5 51x51mmx3/16" PERFIL "T" REJA Fe d16 mm PERFIL "T" 51x51mmx3/16" 51x51mmx3/16" PERFIL "T" VIDRIO ARMADO VIDRIO ARMADO 6 mm PAÑOS DE 75x160cm REJA Fe d16 mm PERFIL "T" 51x51mmx3/16" CHAPA GALVANIZADA N' 24 PLEGADA CENEFA 5 5 Fe d 16 mm 6 mm sellador 5 5 5 5 5 5 5 5 5 5 PERFIL "T" 51x51mmx3/16" 1 3 10 12 CHAPA GALVANIZADA CORTE TRANSVERSAL BUÑA CIELORRASO 5 N' 24 PLEGADA DETALLES LUCERNARIO DE ALUMINIO Y PROTECCION SOLAR DE "FOIL" MEMBRANA ASFALTICA SOLDADA esp.:4mm C/ALMA DE POLIETILENO CARPETA CEMENTO ALISADO esp.: 2 cm CEMENTO Y ARENA ALIVIANADO C/ ARCILLA EXPANDIDA H' DE PENDIENTE (esp.min. 5cm) pendiente 1.5/100 POLIESTIRENO ESPANDIDO esp. 2 cm BARRERA DE VAPOR 1MANO PINTURA ASFALTICA LOSA HORMIGON ARMADO H-21 esp.: 11 cm CIELORRASO APLICADO DE YESO PINTURA LATEX LADRILLOS COMUNES MAMPOSTERÍA 20cm TRABADA REVOQUE GRUESO REVOQUE FINO A LA CAL PINTURA LATEX CIELORRASO APLICADO DE YESO H-21 esp.: 11 cm LOSA HORMIGON ARMADO 1MANO PINTURA ASFALTICA BARRERA DE VAPOR POLIESTIRENO ESPANDIDO esp. 2 cm pendiente 1.5/100 H' DE PENDIENTE (esp.min. 5cm) ALIVIANADO C/ ARCILLA EXPANDIDA esp.: 2 cm CEMENTO Y ARENA CARPETA CEMENTO ALISADO esp.:4mm C/ALMA DE POLIETILENO MEMBRANA ASFALTICA SOLDADA Y PROTECCION SOLAR DE "FOIL" DE ALUMINIO 20cm TRABADA MAMPOSTERÍA LADRILLOS COMUNES VIDRIO ARMADO +4.00 +4.33 PERNOS DE ANCLAJE PLACA BASE 15x20cm VARILLA ROSCADA d3/8" SOLDADO PERFILES L

Language	Spanish
Drawing Type	Detail
Category	Doors & Windows
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Glass, Masonry, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, DETAIL, details, DWG, monitor, roof, skylight
